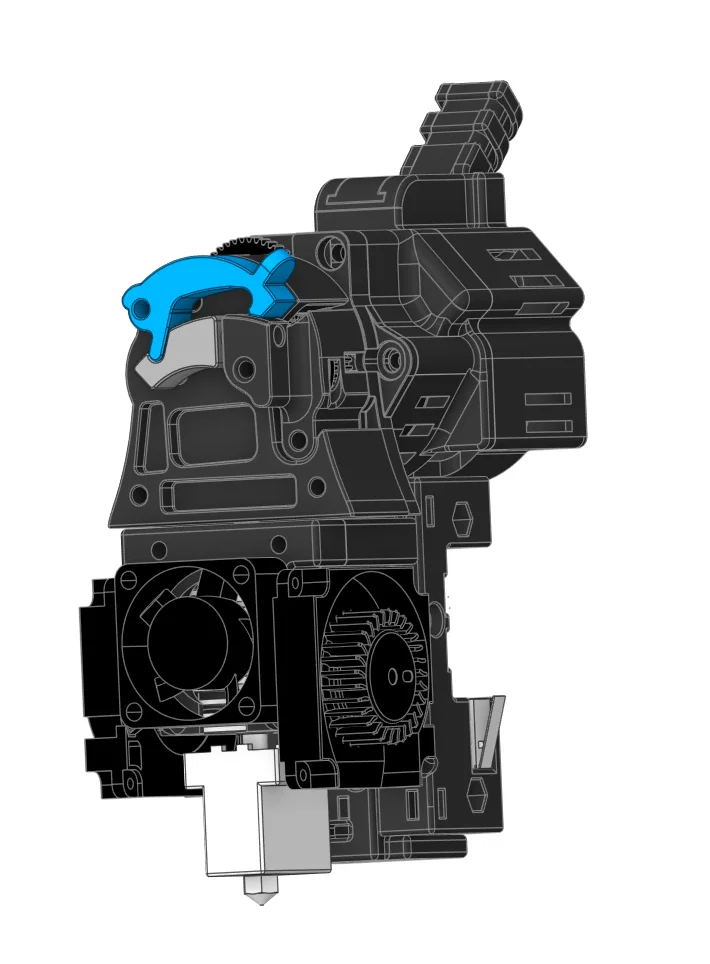

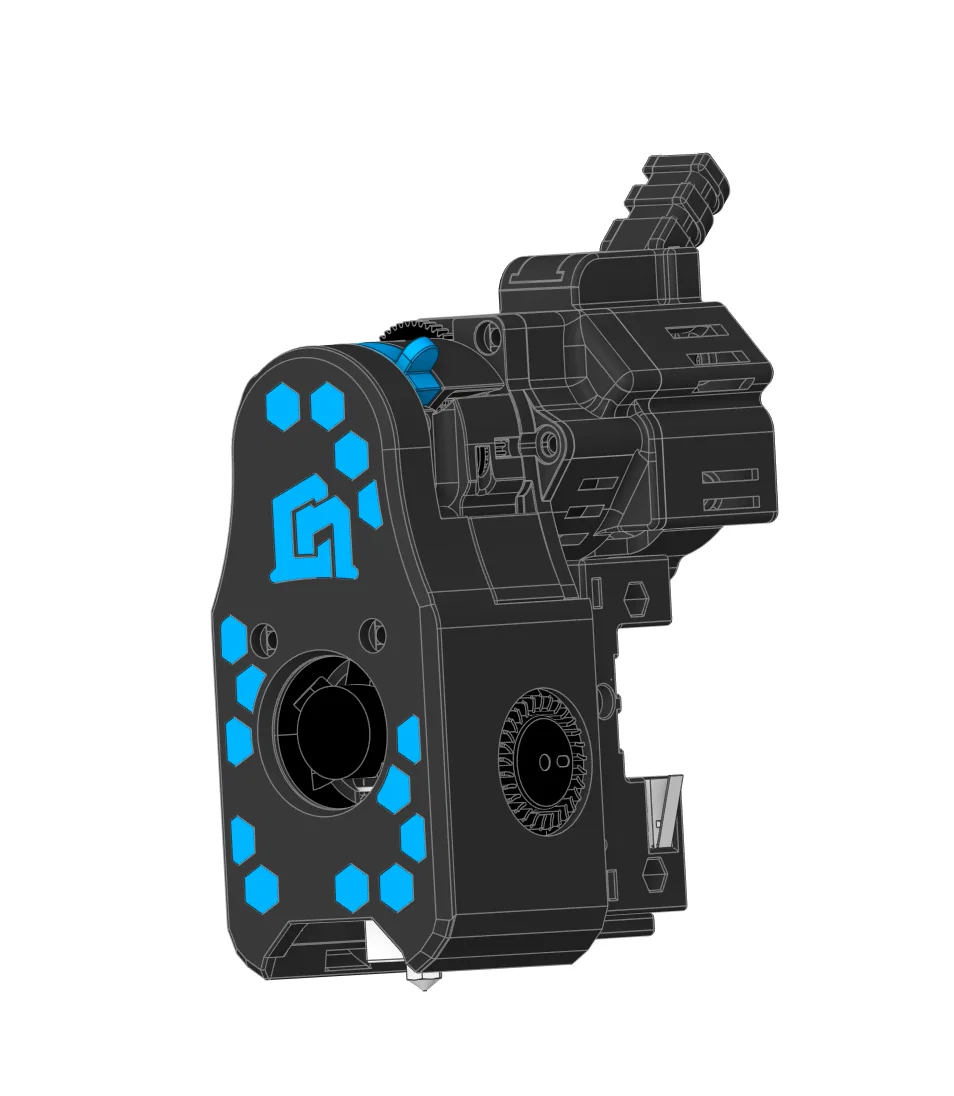

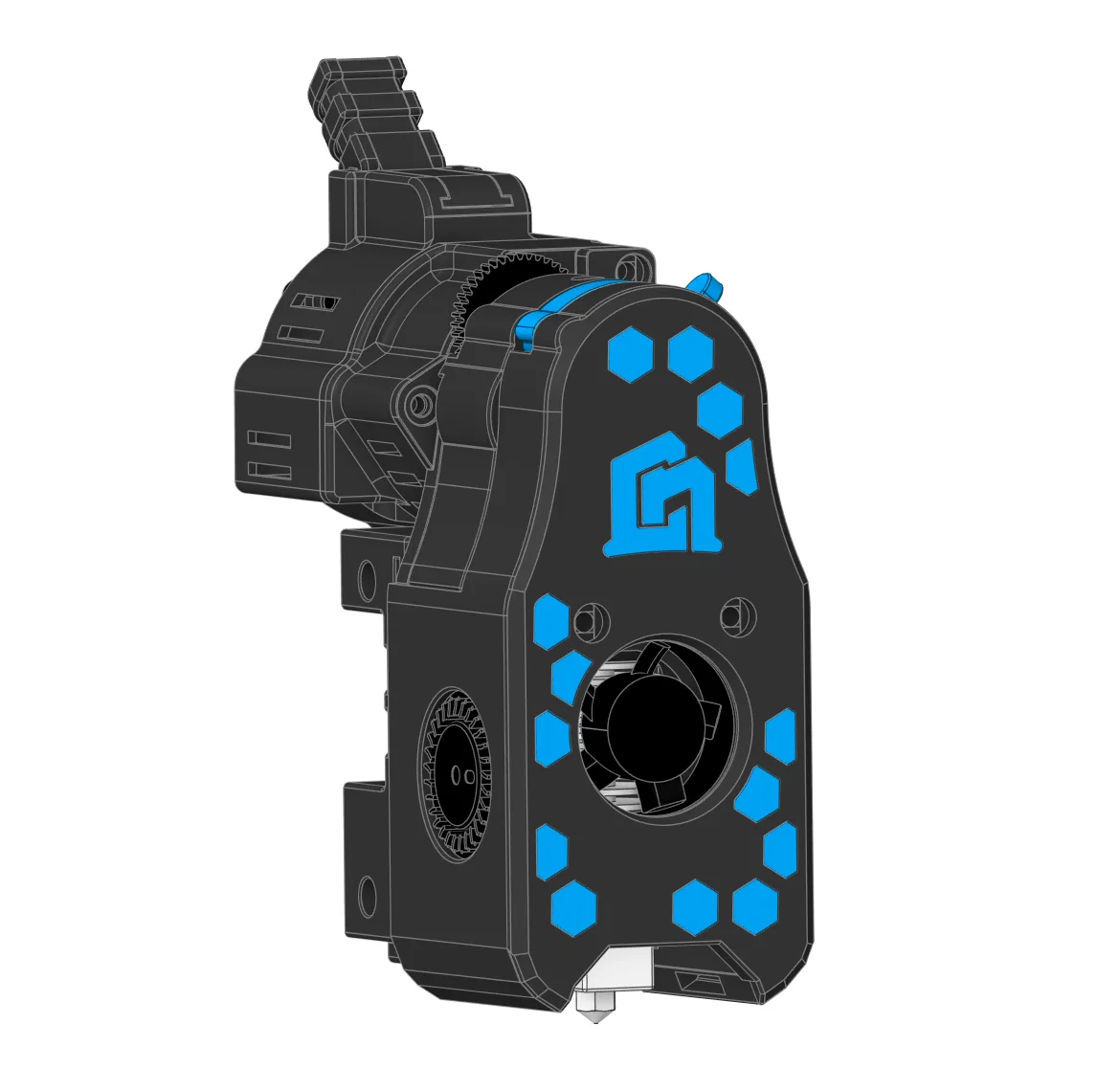

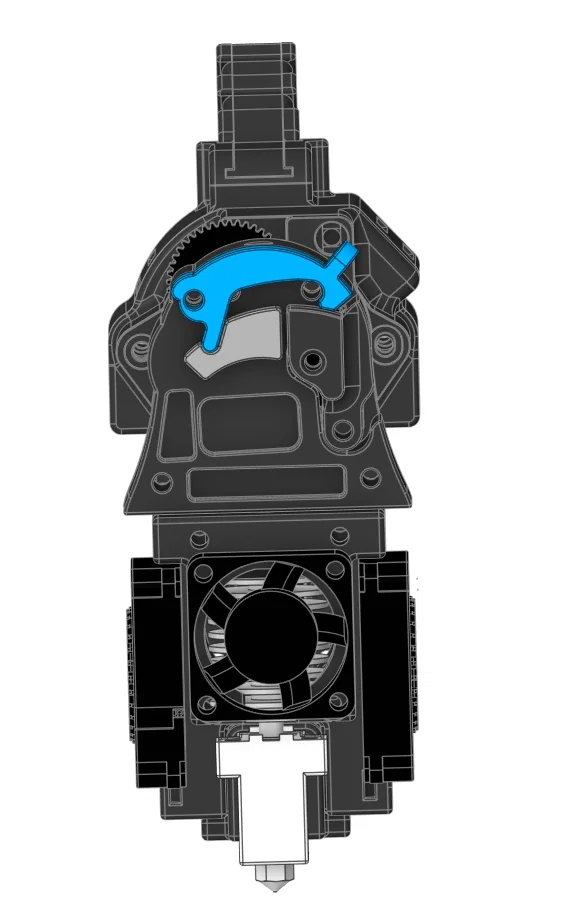

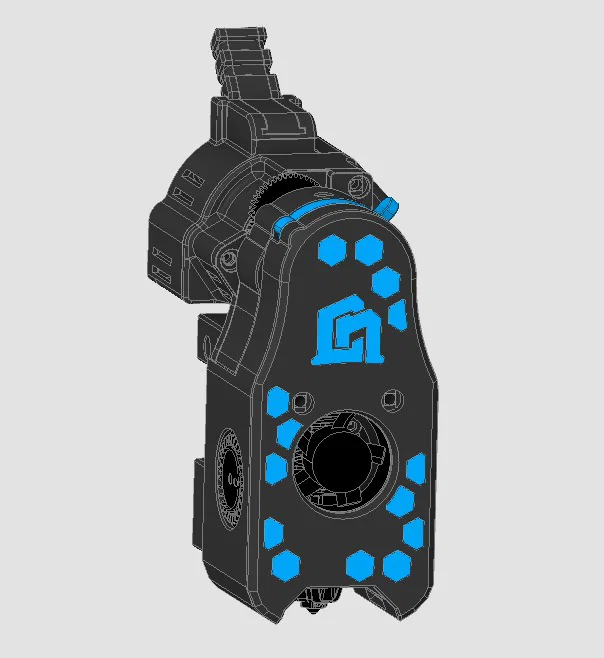

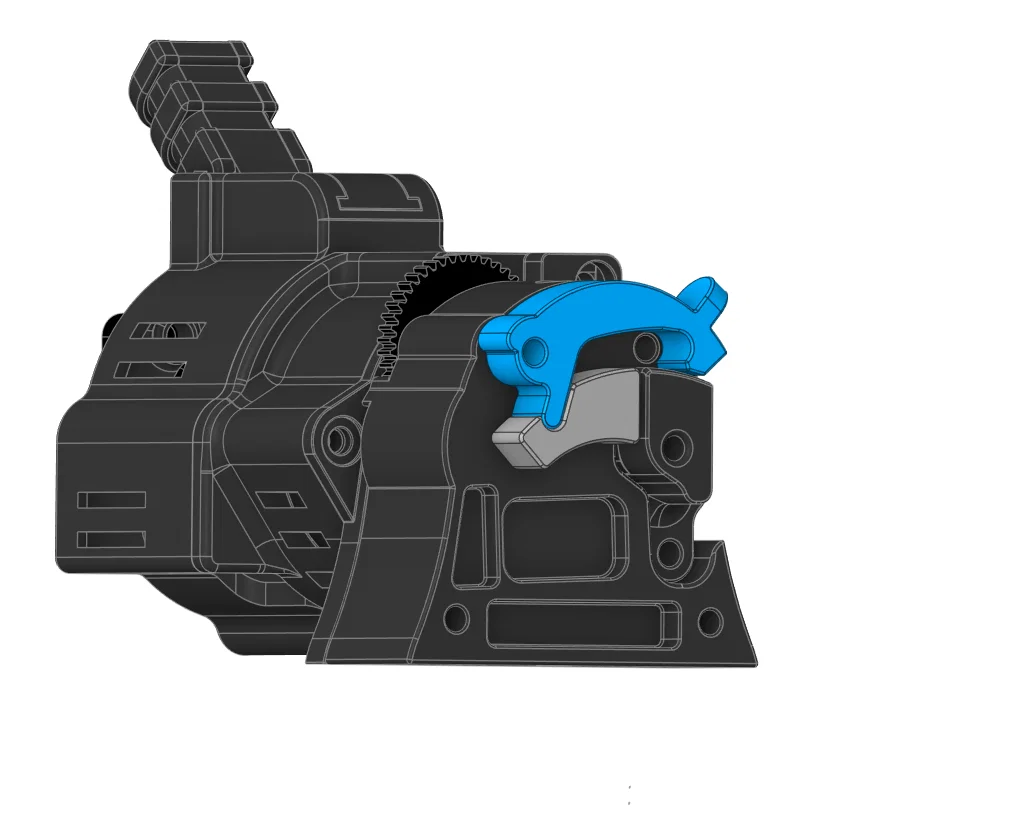

Spartacus LGX: Đầu in nhỏ gọn với bộ đùn LGX cực mạnh

Vào tháng 4 năm 2025, chúng mình đã cập nhật cho dòng Spartacus: dời vị trí đèn LED ra phía trước đầu in và cải tiến các ống dẫn làm mát chi tiết. Các khe thoát gió giờ đây lớn hơn, giúp lưu thông khí tốt hơn nhiều so với thiết kế cũ!

Cập nhật bổ sung: 14 tháng 10 năm 2024

Tin vui đây!!! Spartacus LGX giờ đây đã hoàn toàn miễn phí cho tất cả mọi người! Cảm ơn sự ủng hộ nhiệt tình của các bạn! Giờ đây, chúng mình có thể chia sẻ thiết kế này miễn phí cho cộng đồng! Chúng mình đang nỗ lực để biến cả 3 phiên bản Spartacus trở thành mã nguồn mở (Open Source). Sẽ cần một chút thời gian để cập nhật toàn bộ file. Spartacus Orbiter, phiên bản thứ 3 trong series, hiện vẫn đang trong quá trình thử nghiệm.

Cập nhật bổ sung:

Đã thêm khả năng hỗ trợ cho hệ thống Rapido UHF và Revo Voron Hot-ends.

Spartacus LGX và Spartacus BMG trông khá giống nhau, nhưng chỉ có phần phía sau của tool board là tương thích. Còn bộ đùn (Extruder), đầu in (hotend) và nắp trước đều khác nhau hoàn toàn!

Cập nhật bổ sung:

Mình đã thêm một thư mục chứa các file .3mf có sẵn support. Bạn chỉ cần bật manual support và thiết lập profile máy in/filament/thông số in của riêng mình. Các file này được cung cấp để giúp bạn biết vị trí cần support và các thiết lập hỗ trợ cần thiết.

Thiết lập in (Print Settings):

Chiều cao lớp in 0.2 mm 5 lớp trên (Top layers) 5 lớp dưới (Bottom layers) 3-4 tường/vách (Walls/Perimeters) 25% Gyroid infill

Chúng mình đã thêm bộ tản nhiệt (Heatsink) của Creality để giúp việc lắp đặt hotend dễ dàng hơn. Đây cũng chính là hotend mà chúng mình khuyến khích dùng cho khối gia nhiệt T volcano. Bây giờ bạn đã có thể sử dụng trọn bộ hotend này. Lưu ý duy nhất là nên đổi sang heatbrake bimetalic của CR10 tại đây: https://s.click.aliexpress.com/e/_DmlGgDp

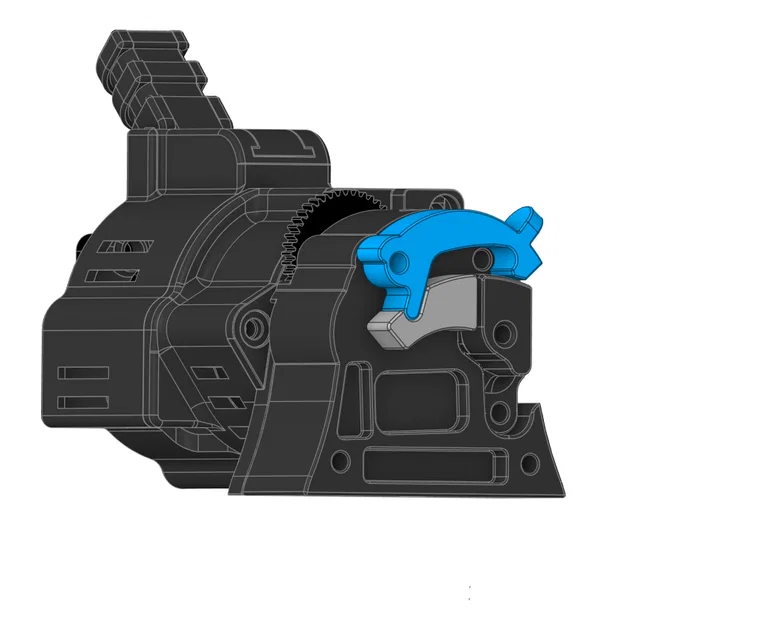

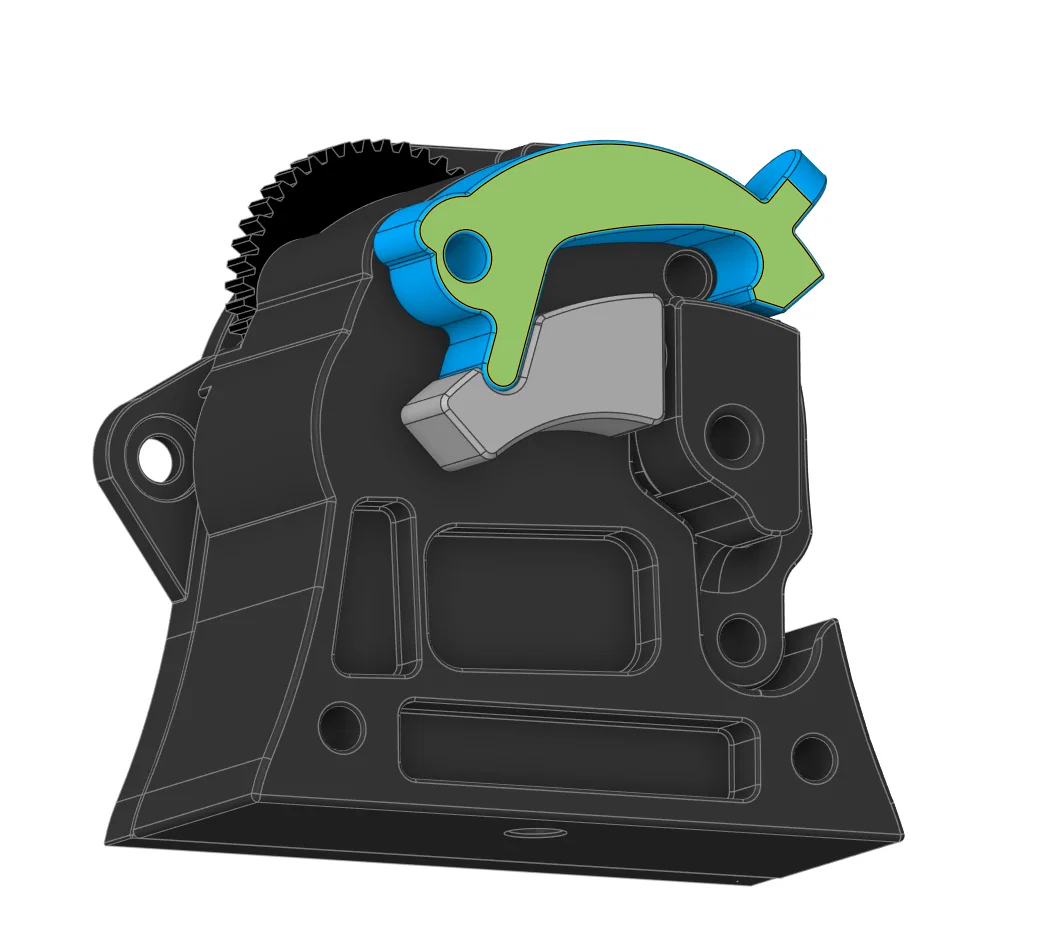

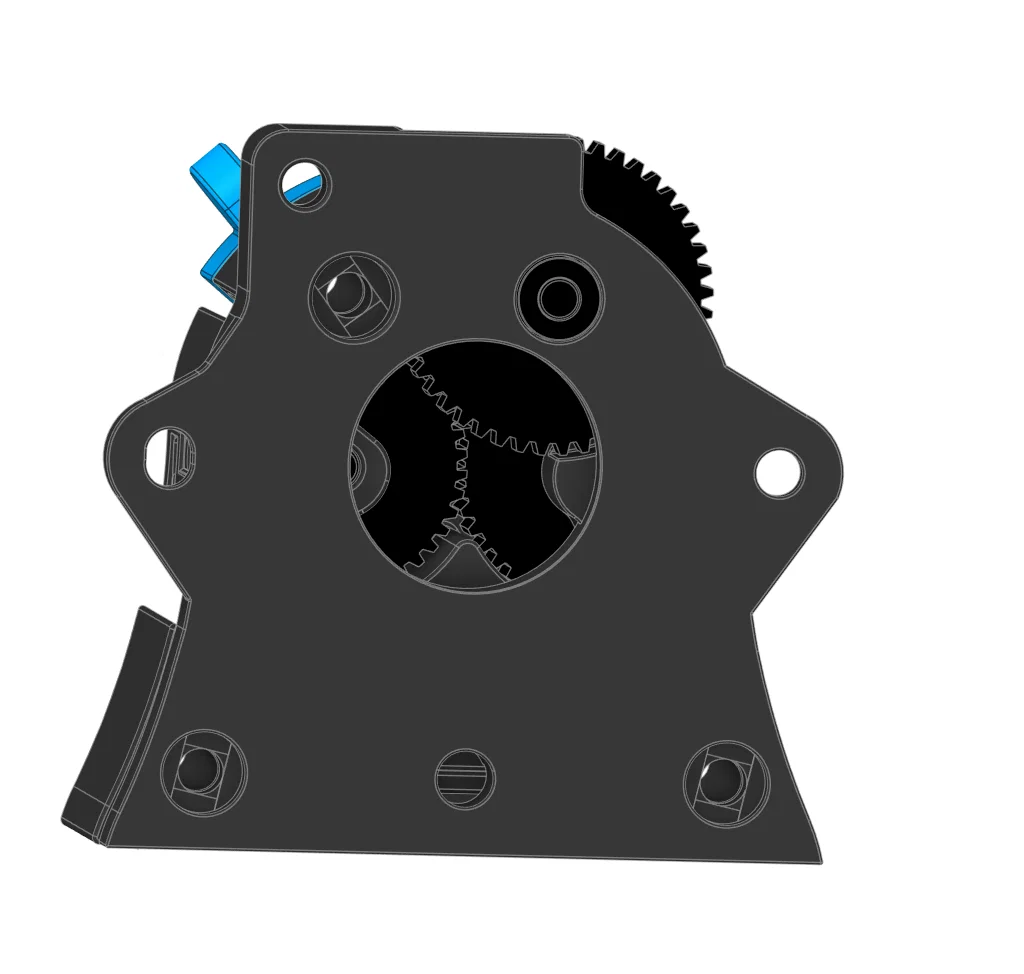

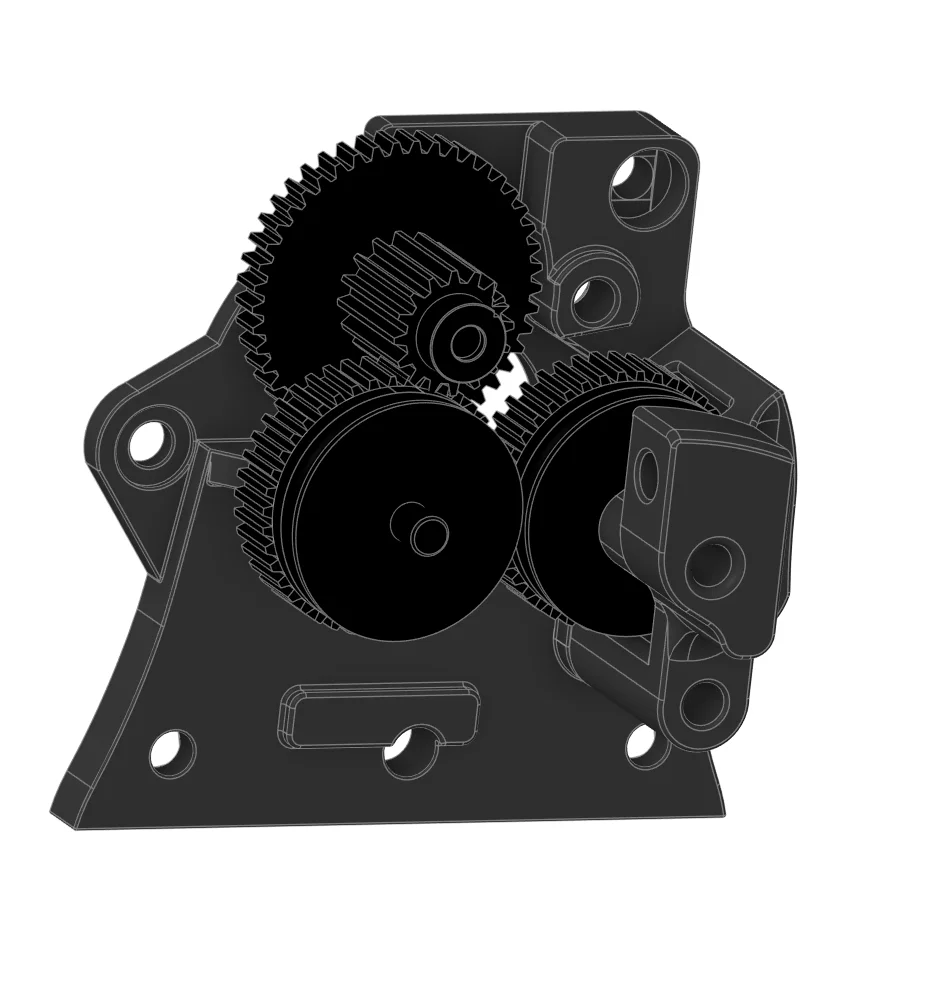

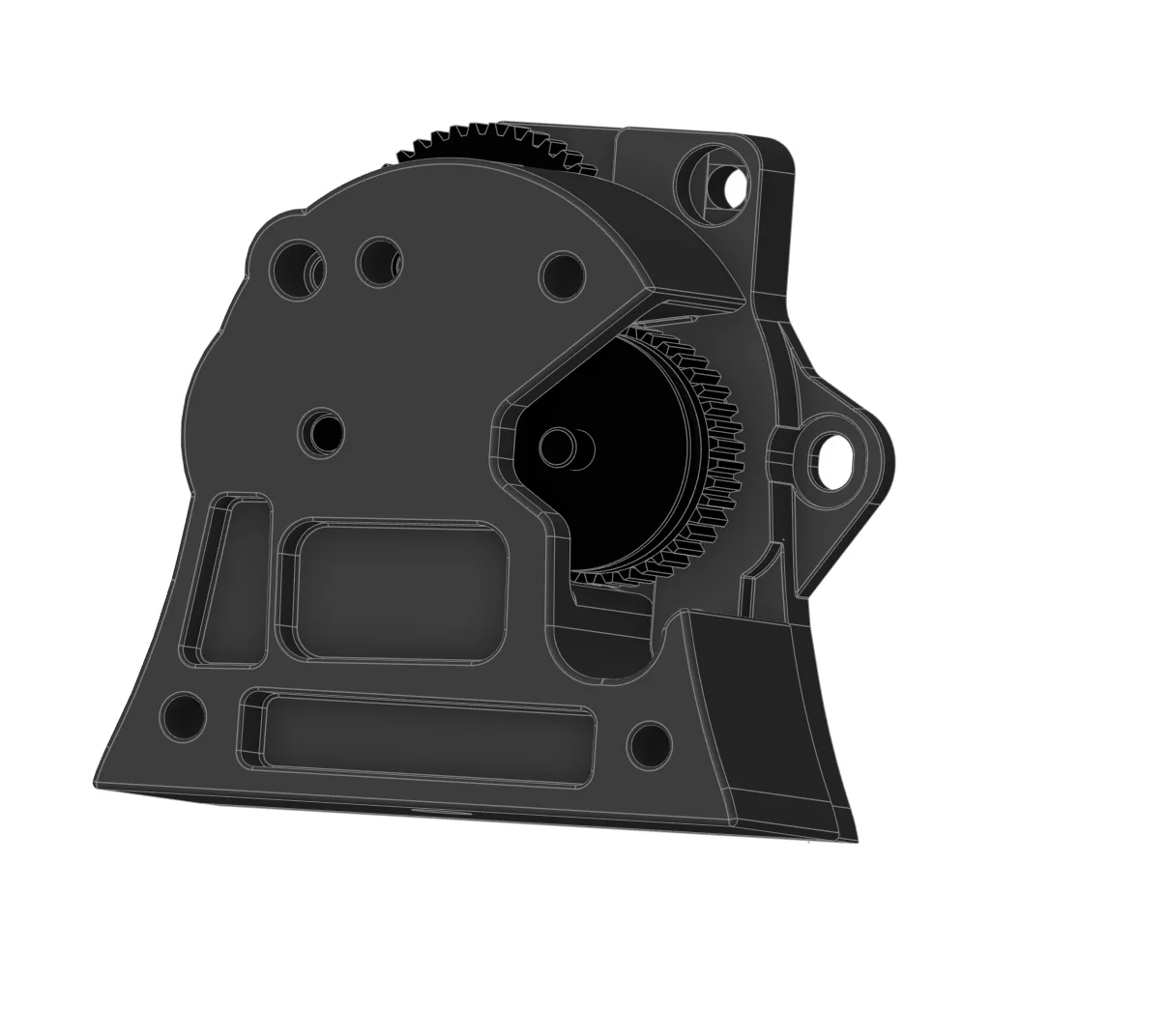

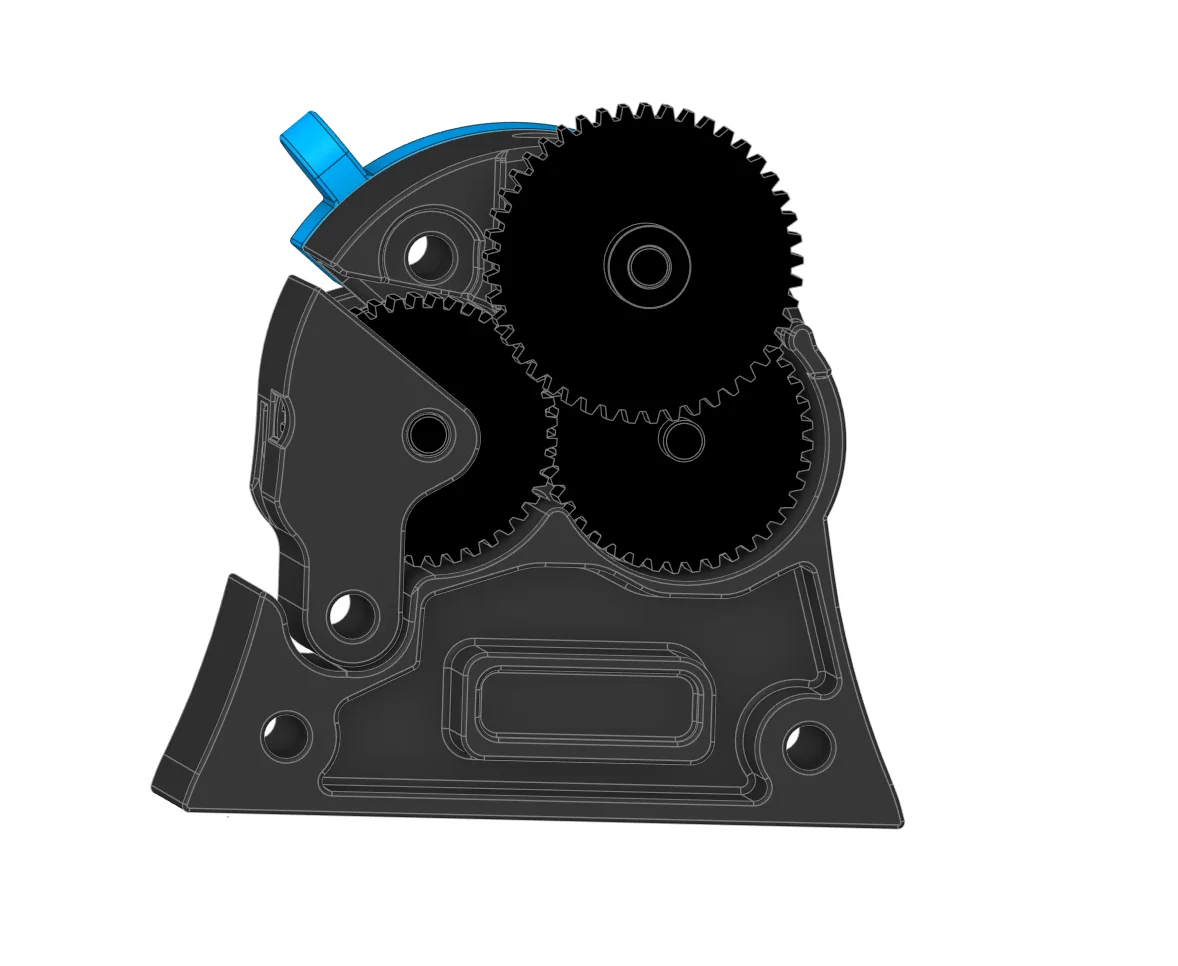

Đúng như tên gọi, đây là Spartacus với kiểu dáng nhỏ gọn cùng những tính năng quen thuộc, nhưng nay đã được trang bị bộ đùn (Extruder) mạnh mẽ với bánh răng lớn!

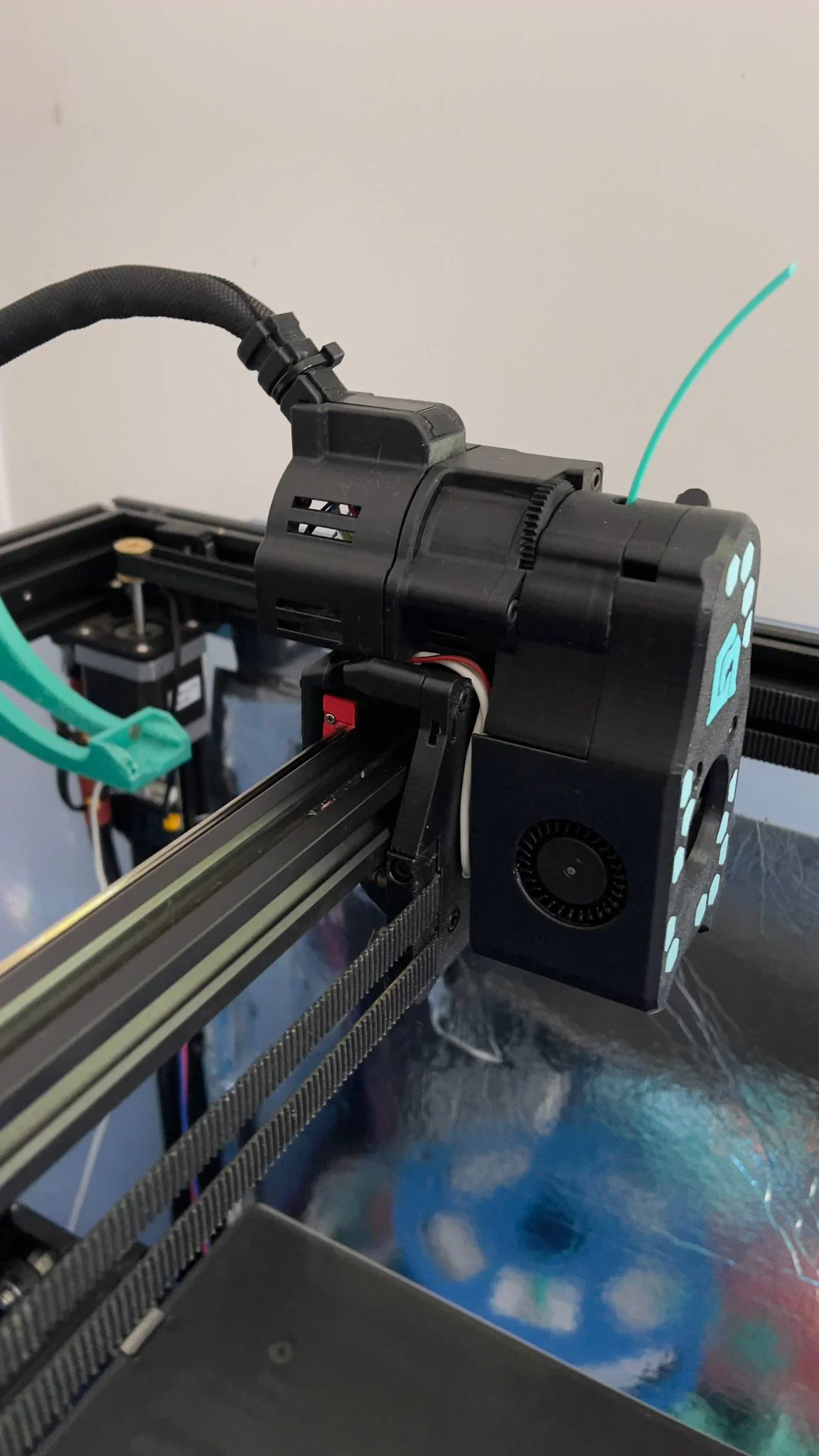

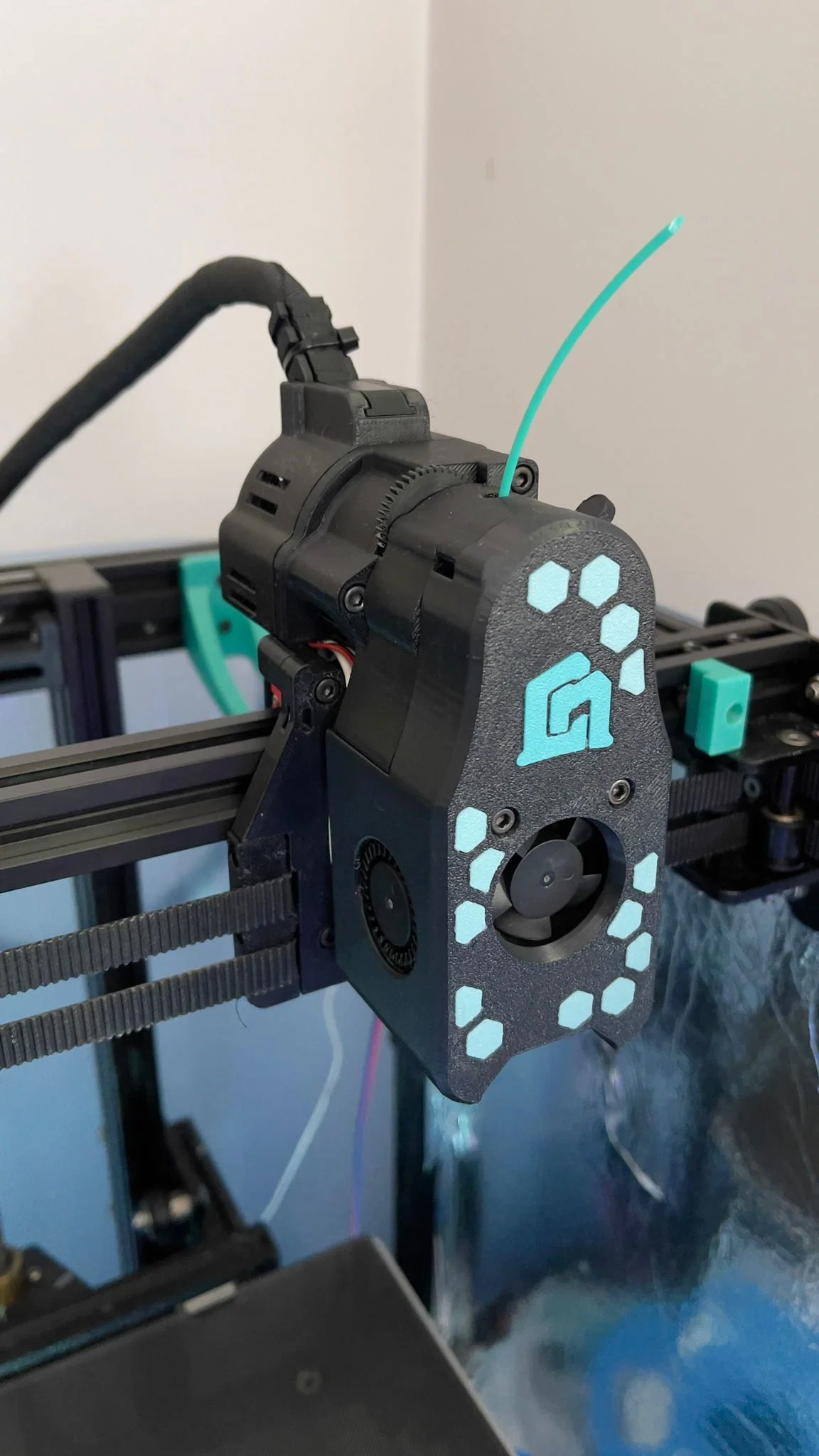

Đang in thử #FilaFlex 82 foam tpu từ @Recreus bằng Spartacus LGX trên máy Ender6.

Nếu bạn có bất kỳ câu hỏi nào về việc lắp ráp, hãy yên tâm là nó đơn giản y hệt như các dòng Spartacus khác. Hy vọng tuần sau mình sẽ có thời gian làm một buổi livestream hướng dẫn lắp ráp, vì mình đã in bộ này từ hơn 2 tháng trước mà chưa kịp ráp.

Dự án này đã được ấp ủ từ rất lâu, dù mình làm nó đầu tiên cho phiên bản CN3D của Mini Stealth Burner nhưng tới tận bây giờ mới chính thức công bố.

Mình đã đăng tải 2 phiên bản X Carriage cho mgn12 và mgn9, cả hai đều dành cho hệ khung Voron 2.4/Trident và các loại máy in dùng chung kiểu khung cũng như đường đi dây đai tương tự.

Danh sách các linh kiện cần dùng để lắp ráp đầu in (ToolHead) này

Thiết kế này được tối ưu cho board mạch BTT EBB 36 Tool Head Can Board:

• T-Volcano Heat Block https://s.click.aliexpress.com/e/_DdFLdPd
• BiMetal Heat Break https://s.click.aliexpress.com/e/_DdDpmGx
• V6 Heat Sink (loại nhẹ) https://s.click.aliexpress.com/e/_DdVmCRp
• Thermistor Cartridge cho V6 Volcano Heater Block 3x15 (loại PT100) NTC 100K M3950 chịu nhiệt lên tới 320c https://s.click.aliexpress.com/e/_DDBx7IL
• PT1000 Probe 3mm * 15mm chịu nhiệt tới 450 độ RTD 1m https://s.click.aliexpress.com/e/_DeoYaER
• 65W Heater Cartridge https://s.click.aliexpress.com/e/_DB6KBBH
• Volcano CHT Hard Nozzle https://s.click.aliexpress.com/e/_DD5d2Bh (Nozzle giá rẻ tốt nhất)
• Volcano CHT Brass nozzle https://s.click.aliexpress.com/e/_DFfottp
• Haldis LGX Gear KIT https://s.click.aliexpress.com/e/_EuFbQ0P
• 2 x Round PCB LED (WRGB, RGB, RGBW, WWRGB, v.v.) https://s.click.aliexpress.com/e/_DCkqzJz
• Nema 14 Pancake Stepper Motor https://s.click.aliexpress.com/e/_Dk2jz6F
• Ebb 36 Can board http://shrsl.com/4t5zy
• Quạt hotend 3010 https://s.click.aliexpress.com/e/_Dd0TMzH
• Quạt thổi 4010 https://s.click.aliexpress.com/e/_DevBF23
• Bộ ốc vít M3 https://s.click.aliexpress.com/e/_DBdNTVD

Nếu bạn muốn xem nó hoạt động thực tế, hãy ghé thăm kênh Tiktok và Youtube của mình.

Bạn có thể ủng hộ dự án tại đây https://www.paypal.me/NDRNADIR. Tất cả quyên góp sẽ được dùng cho các dự án in 3D của mình.
