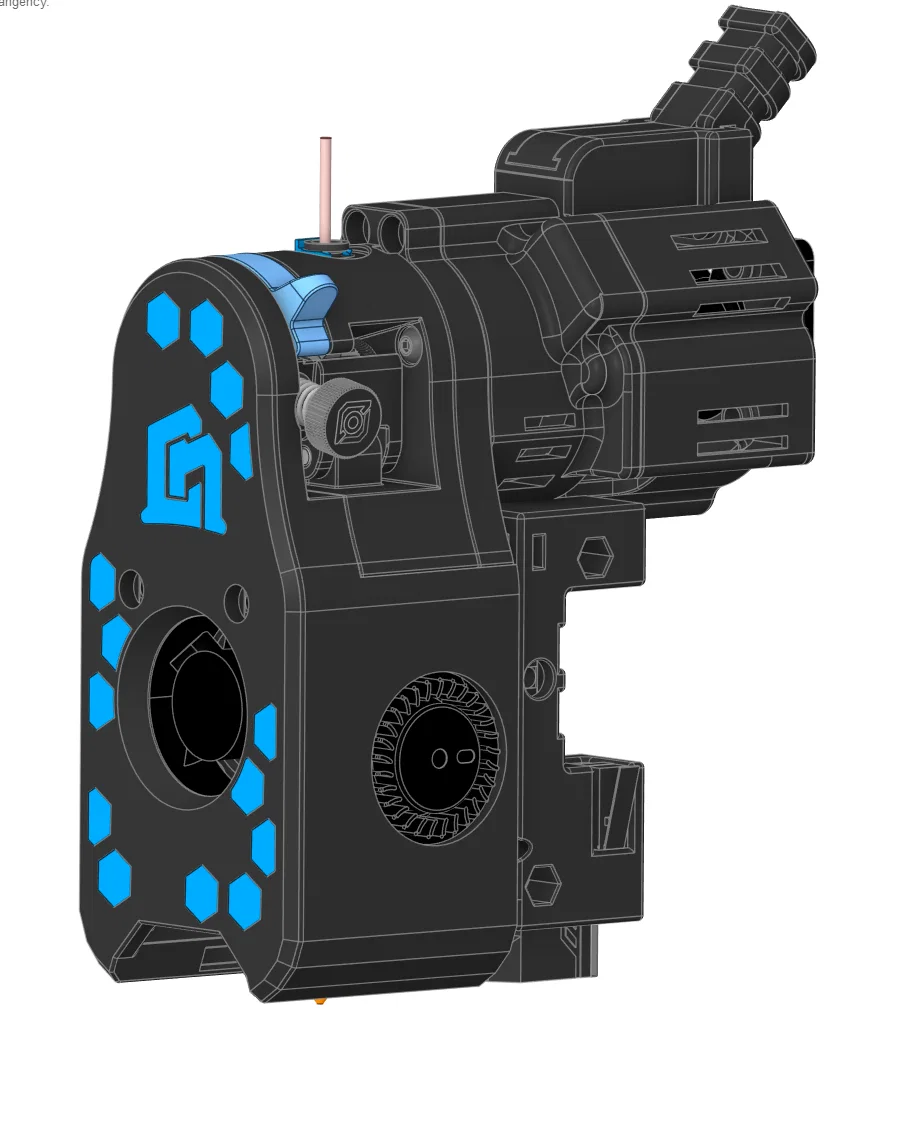

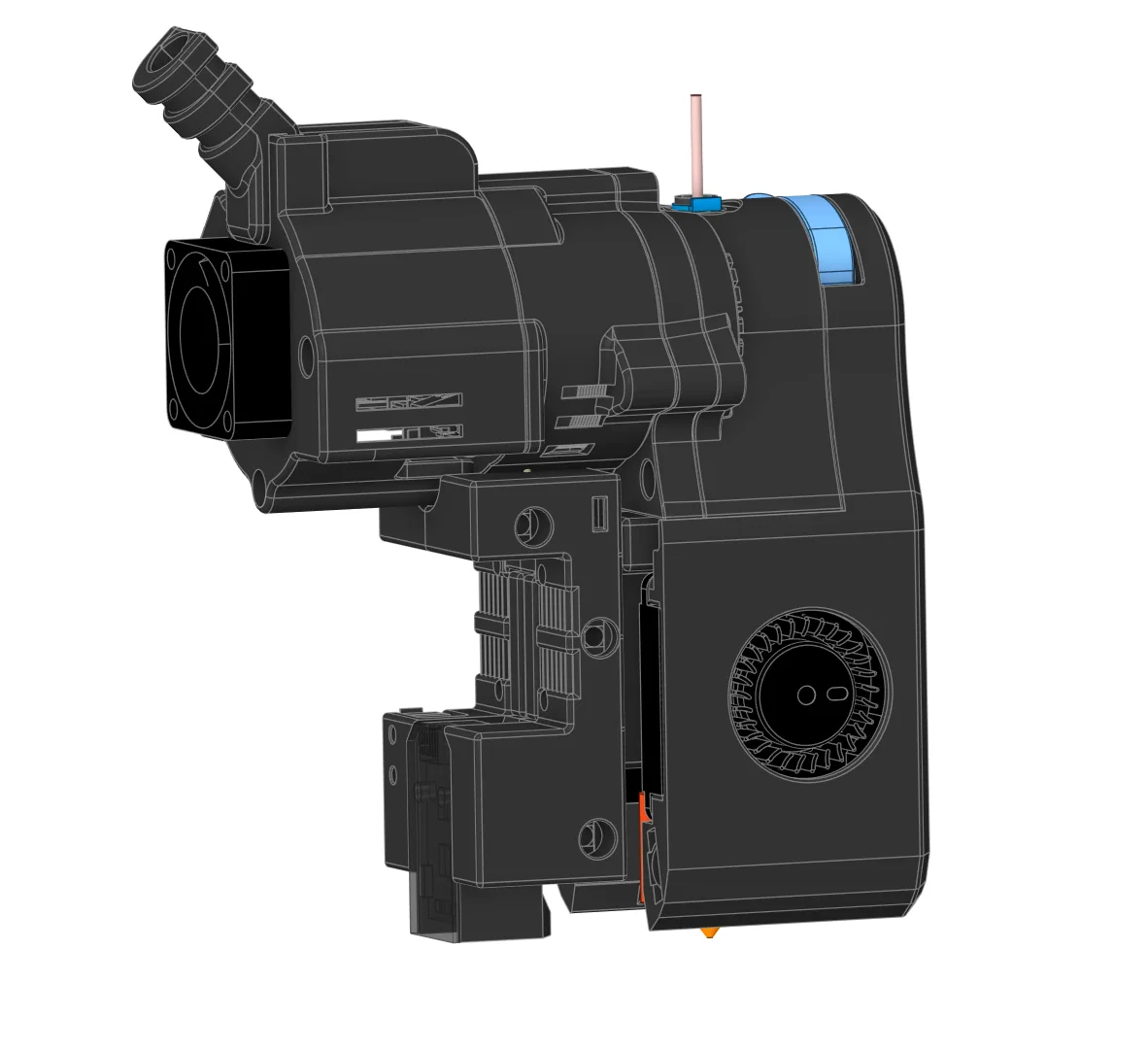

Đầu in Spartacus Orbiter Planetary Extruder: Nâng cấp mạnh mẽ cho máy in 3D

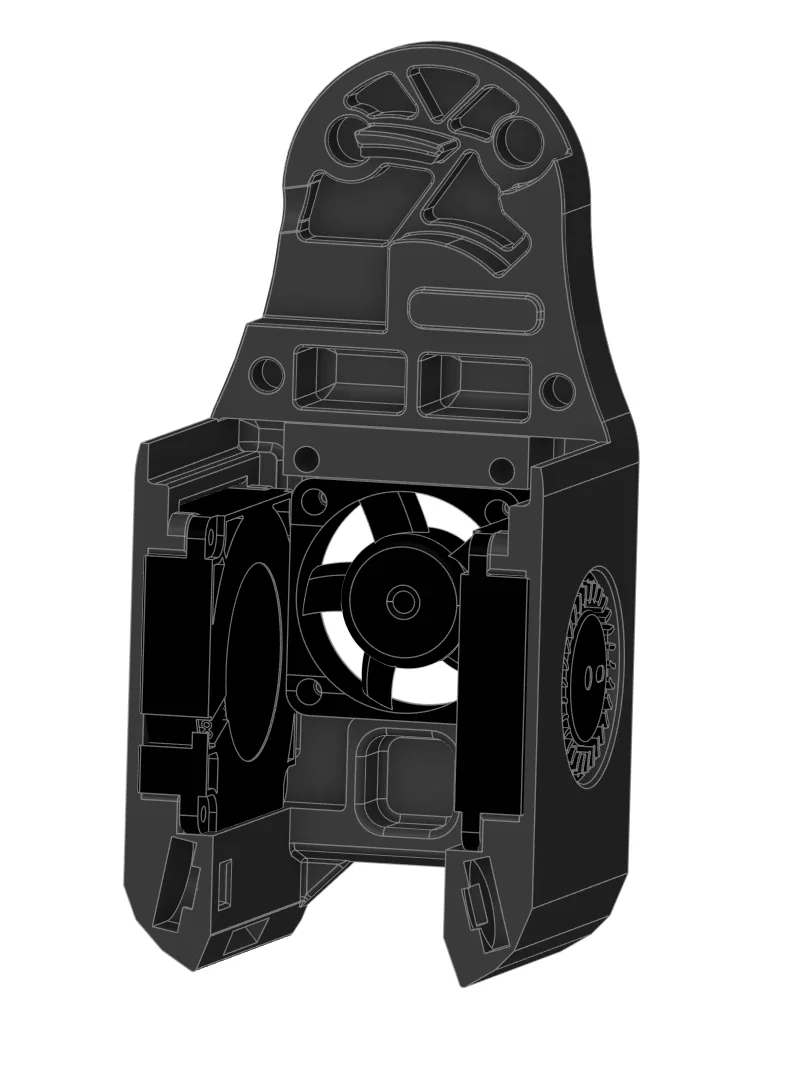

Vào tháng 4 năm 2025, chúng mình đã có một bản cập nhật cho dòng Spartacus. Đèn LED đã được di chuyển ra phía trước đầu in và các ống dẫn làm mát chi tiết đã được nâng cấp. Giờ đây, các khe thông gió lớn hơn, giúp luồng khí lưu thông tốt hơn hẳn so với phiên bản trước!

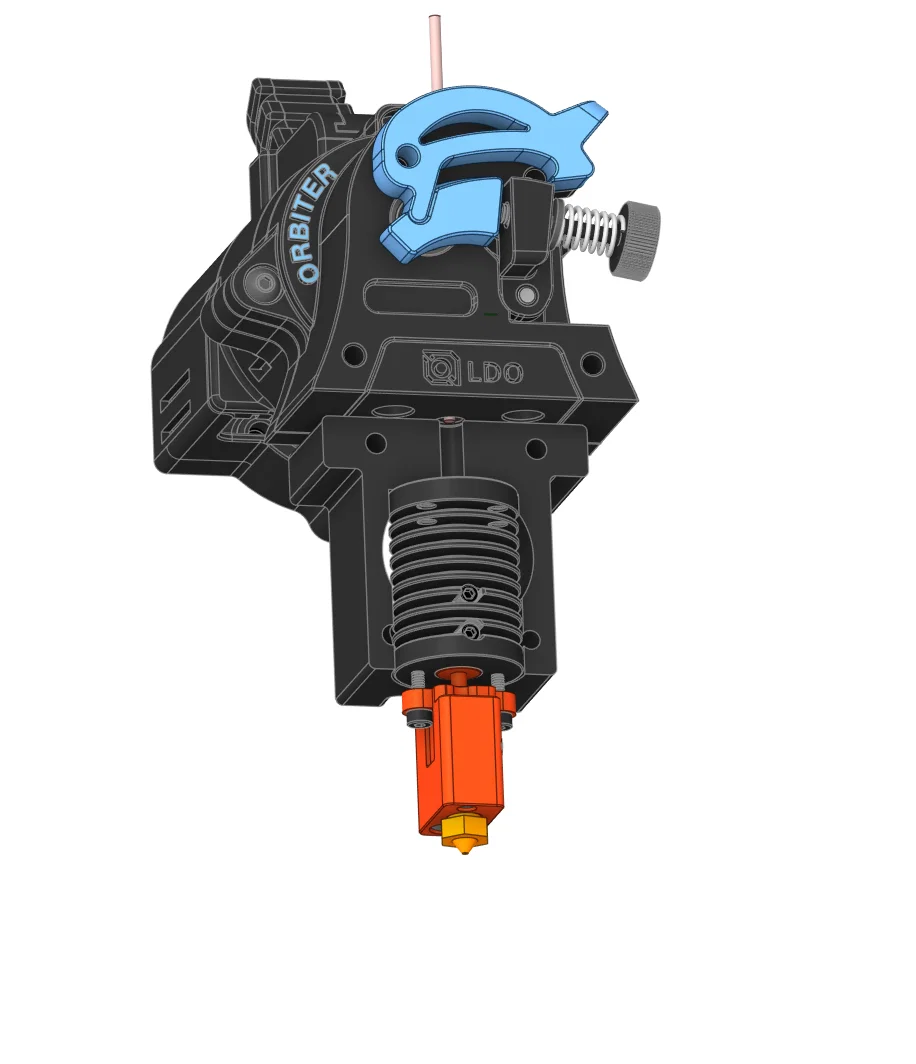

Spartacus Orbiter V2/2.5 bởi LDO

Chúng mình rất hào hứng giới thiệu phiên bản thứ ba trong loạt Spartacus—Spartacus Orbiter V2/2.5 bởi LDO! Gửi lời cảm ơn chân thành đến Robert Lőrincz, cha đẻ của dòng máy đùn hành tinh (planetary extruder) tuyệt vời này vì đã truyền cảm hứng cho cột mốc quan trọng này. Đúng vậy, bạn không nghe nhầm đâu: gia đình Spartacus giờ đây đã có thêm bộ phận đùn hành tinh vào dàn đầu in của mình.

Chúng mình cũng muốn gửi lời cảm ơn đến Jason từ LDO Motors vì đã cung cấp bộ kit Orbiter V2 để thử nghiệm. Sự hỗ trợ của anh ấy thật vô giá trong việc đưa phiên bản này vào thực tế.

Một điểm tuyệt vời nữa là sau khi trò chuyện với người tạo ra Orbiter (tình cờ lại cùng quốc gia Romania với mình), chúng mình đã xác nhận thiết kế này hoàn toàn tương thích với Orbiter 2.5. Nếu bạn đã sở hữu Orbiter 2.0, bạn chỉ cần mua thêm hai bánh răng cần thiết để nâng cấp!

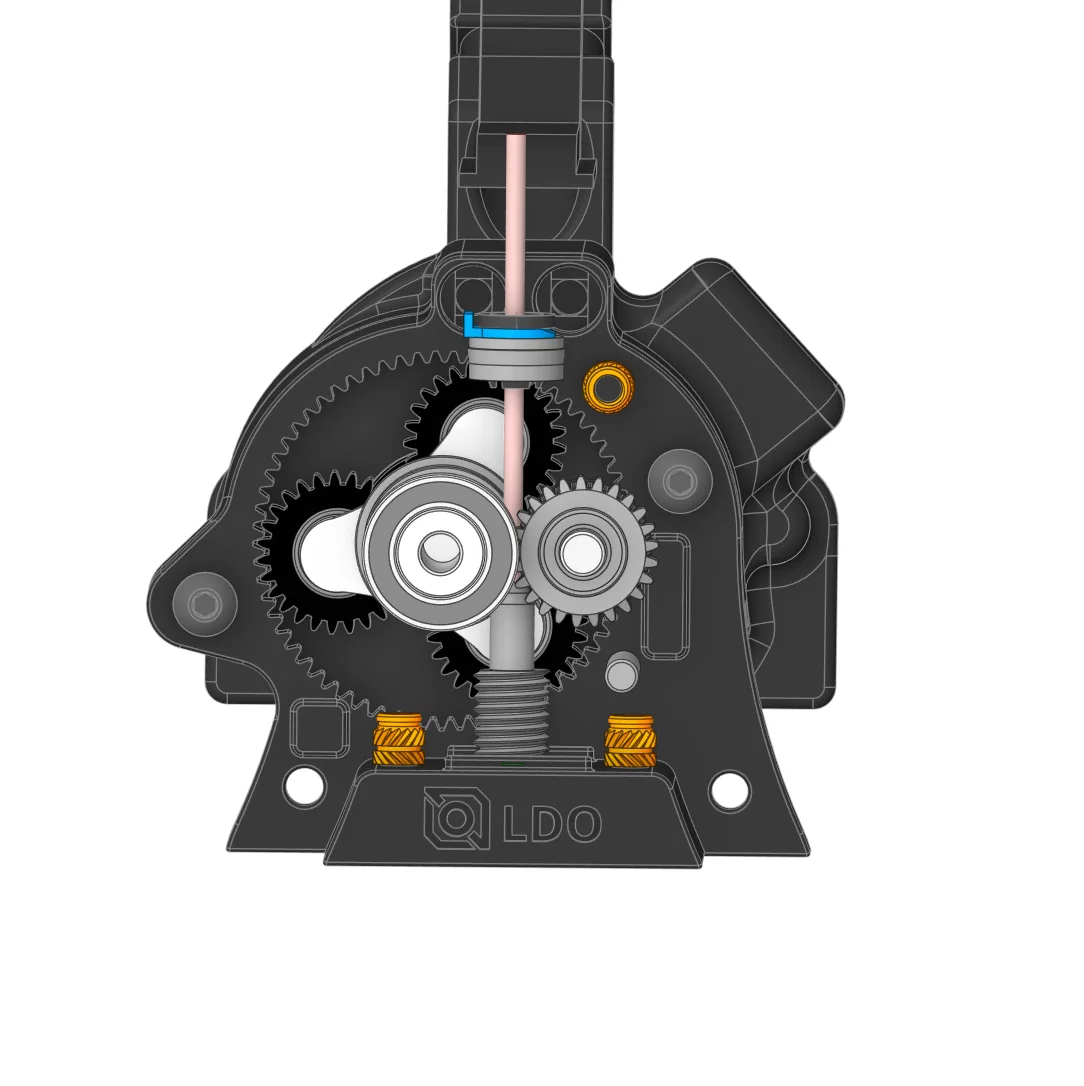

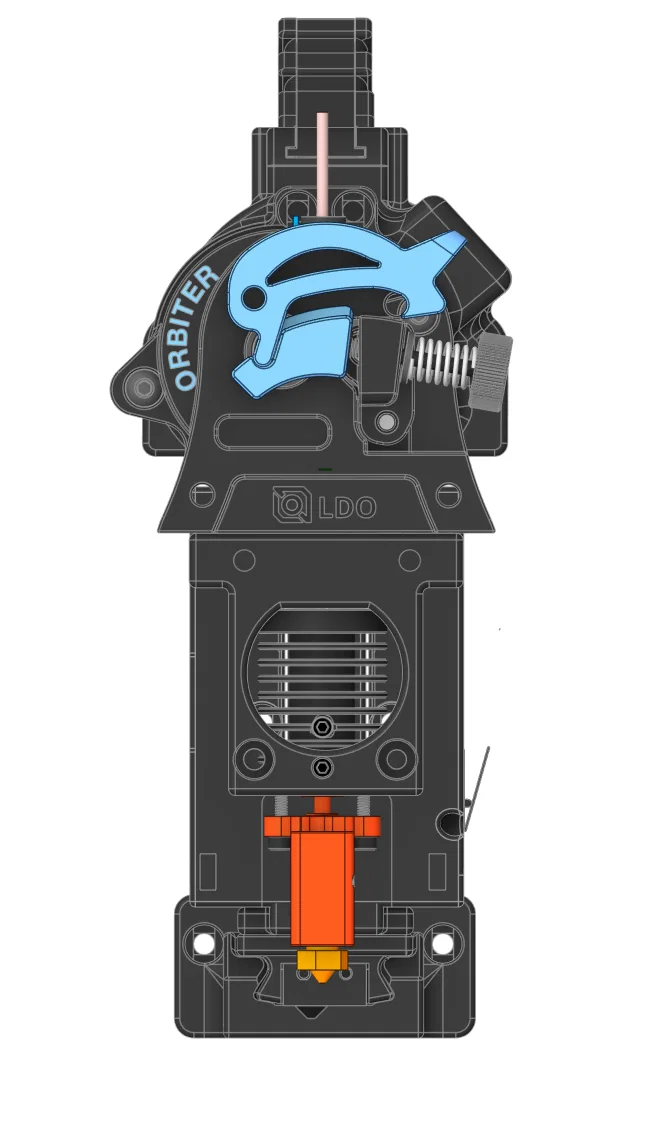

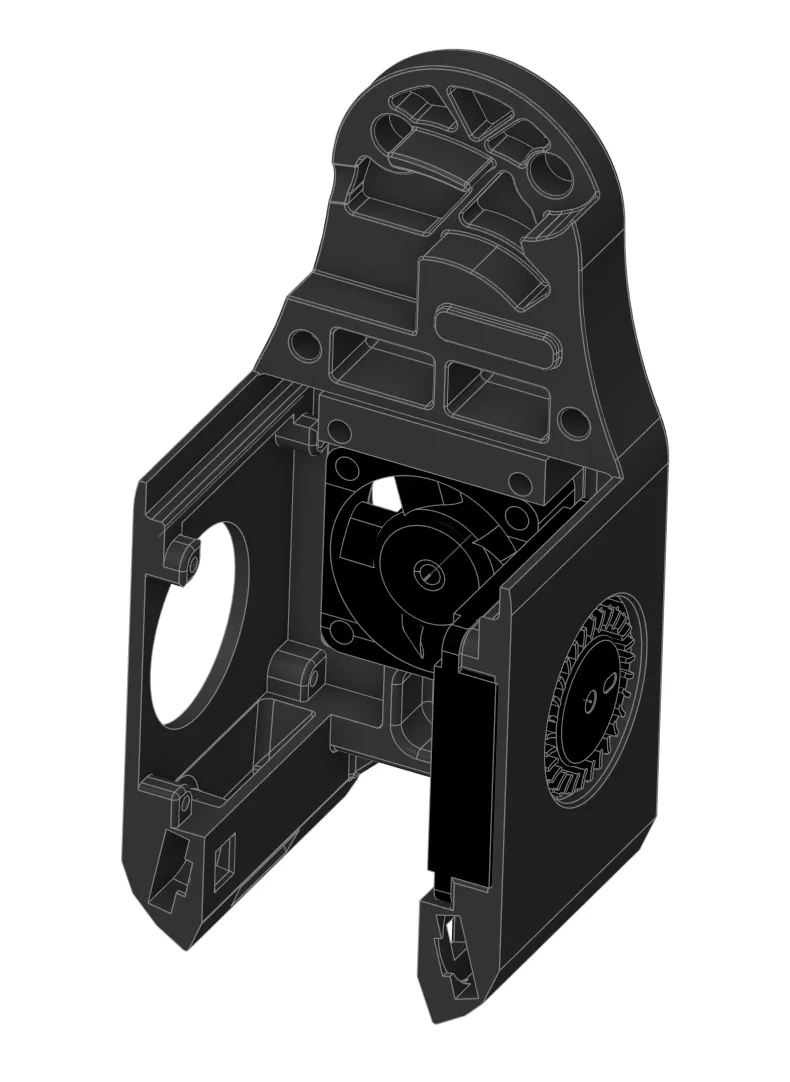

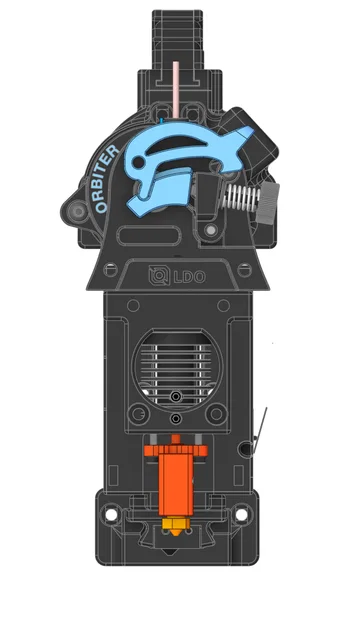

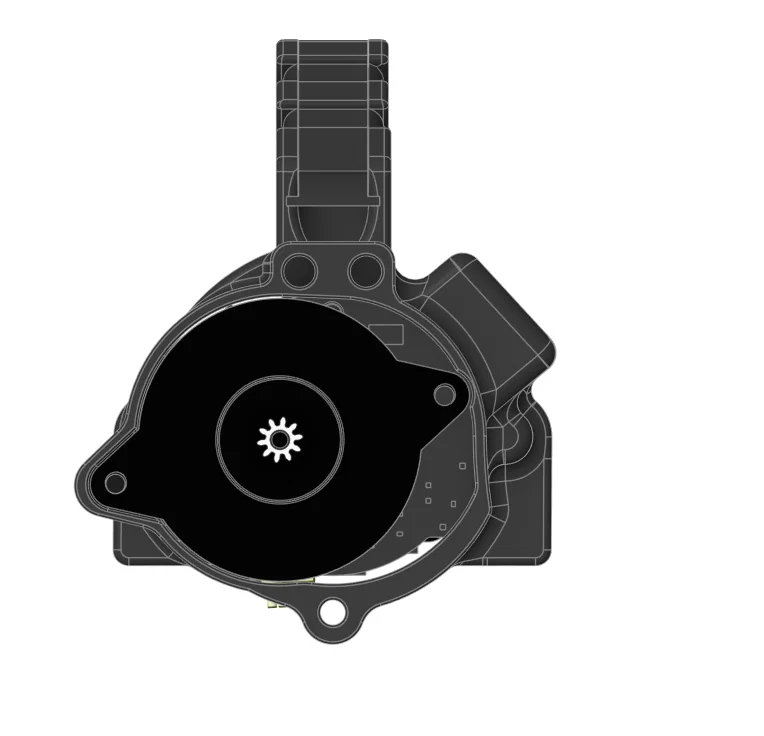

Phiên bản Orbiter là một thiết kế đầu in hoàn toàn mới nhưng vẫn giữ được khả năng tương thích với các giá đỡ hotend của Spartacus BMG, khác biệt so với phiên bản LGX. Nắp che mạch và bộ giảm căng dây vẫn được giữ nguyên, nhưng mọi thứ khác đều đã được làm mới. Học hỏi từ tư duy thiết kế sáng tạo của Voron và tận dụng bánh răng cũng như bộ dẫn sợi danh tiếng của Orbiter, đầu in này là sự kết hợp tốt nhất của cả hai thế giới.

Mã nguồn mở và Tùy biến

Như tất cả các đầu in dòng Spartacus, Orbiter V2/2.5 là mã nguồn mở hoàn toàn. Chúng mình sẽ cung cấp các tệp CAD để người dùng có thể thêm tính năng mới hoặc chỉnh sửa thiết kế theo nhu cầu riêng. Cam kết này đảm bảo sự linh hoạt và thúc đẩy tinh thần đổi mới trong cộng đồng.

Tính năng chính:

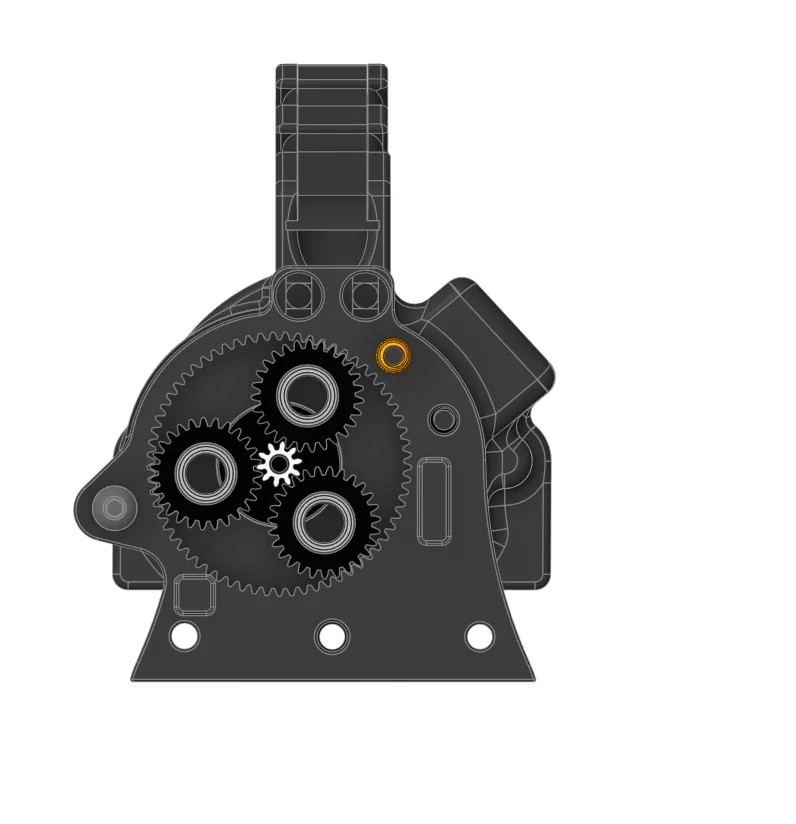

• Máy đùn hành tinh truyền động trực tiếp: Lý tưởng cho in 3D nhanh và chính xác với tốc độ dòng chảy thử nghiệm lên đến 55mm³/s.
• Tương thích Hotend T-Volcano: Hỗ trợ in nhanh hơn với lưu lượng vật liệu được cải thiện.

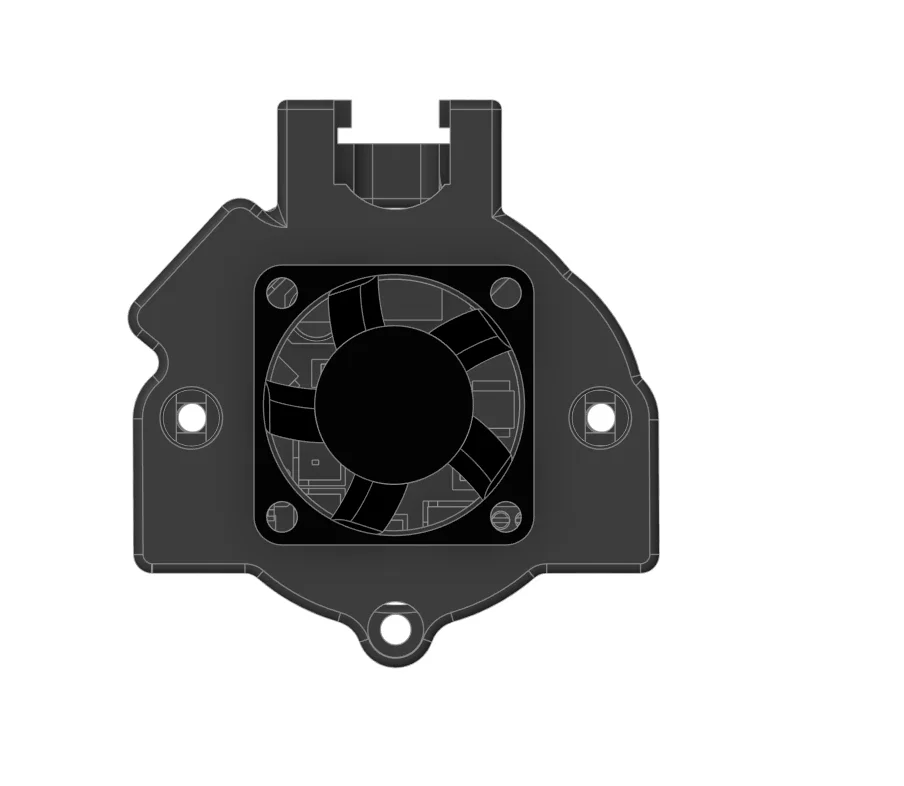

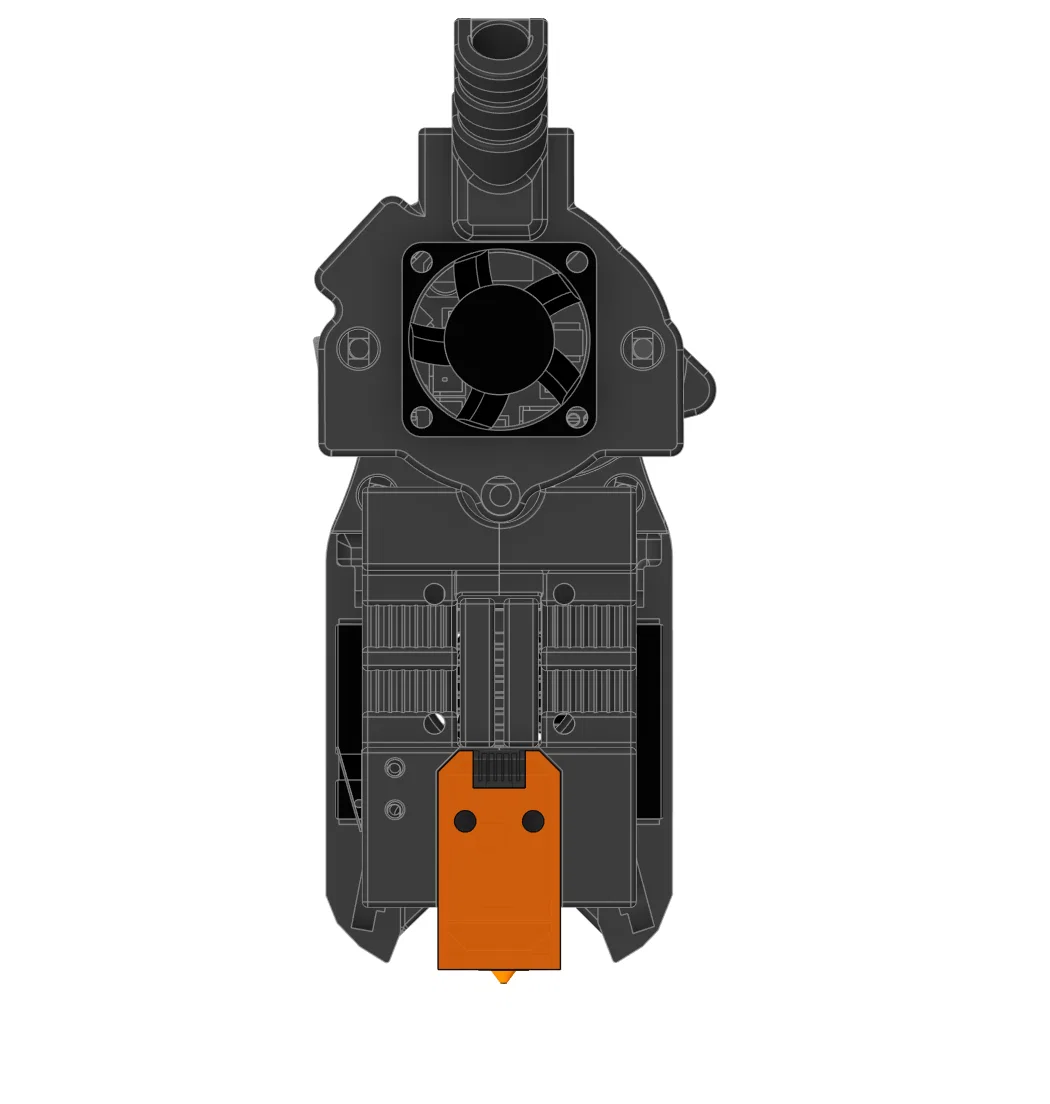

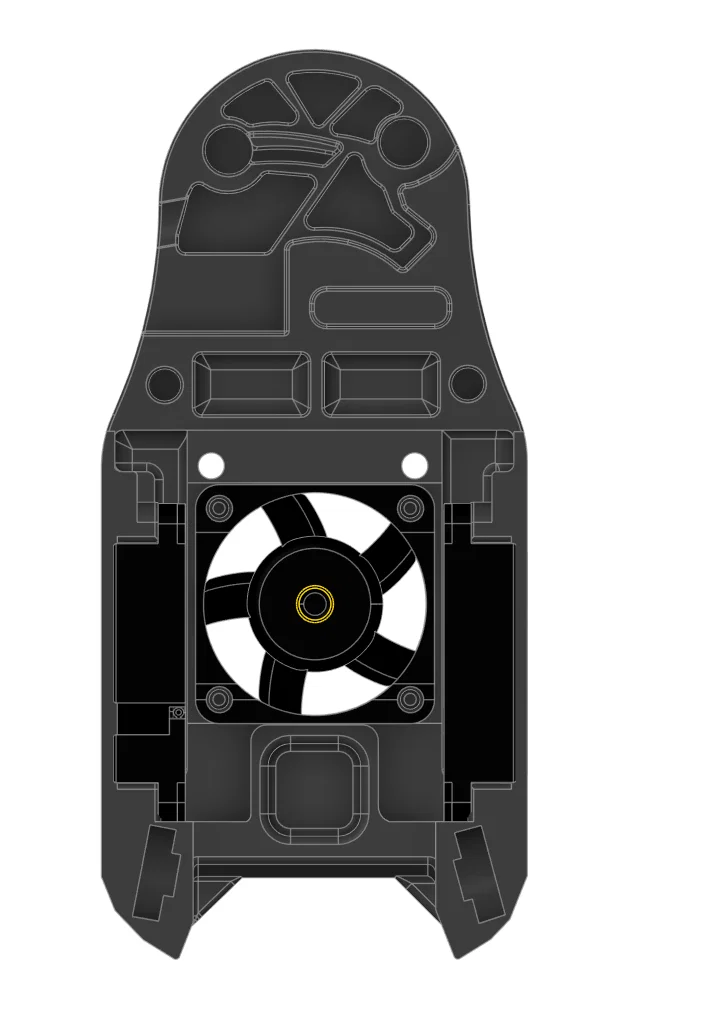

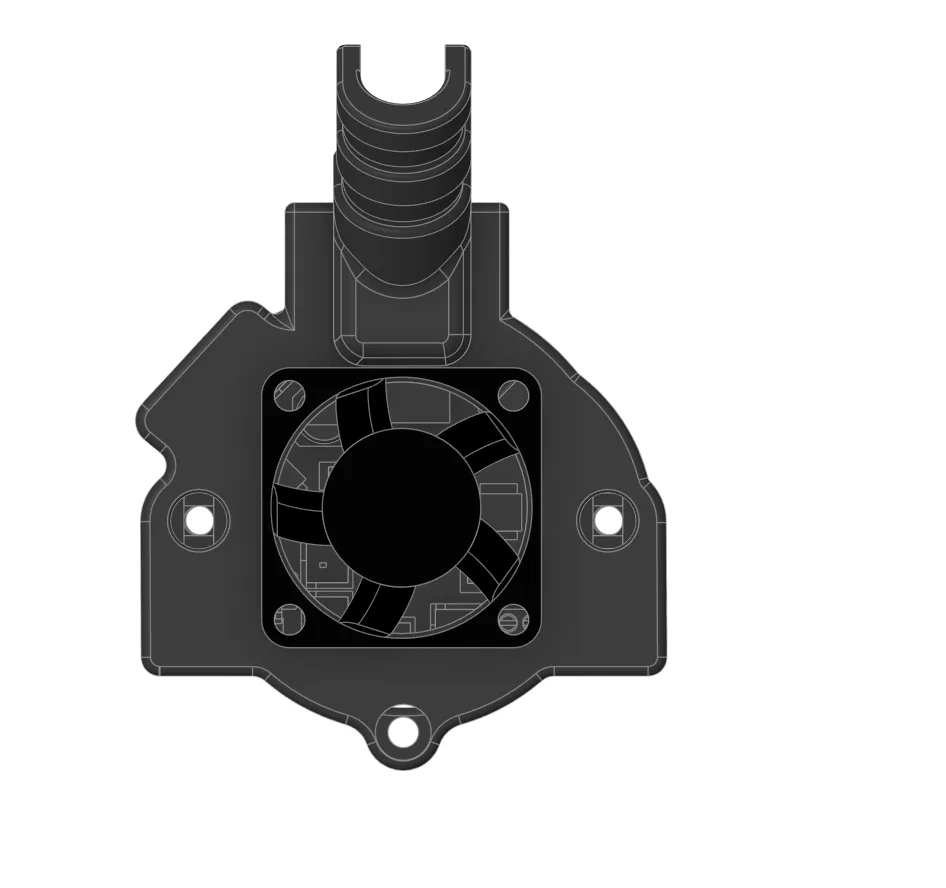

• Làm mát nâng cao: Được trang bị quạt hotend 3010 và quạt kép 4010 GDS Time 12000 RPM để làm mát chi tiết.

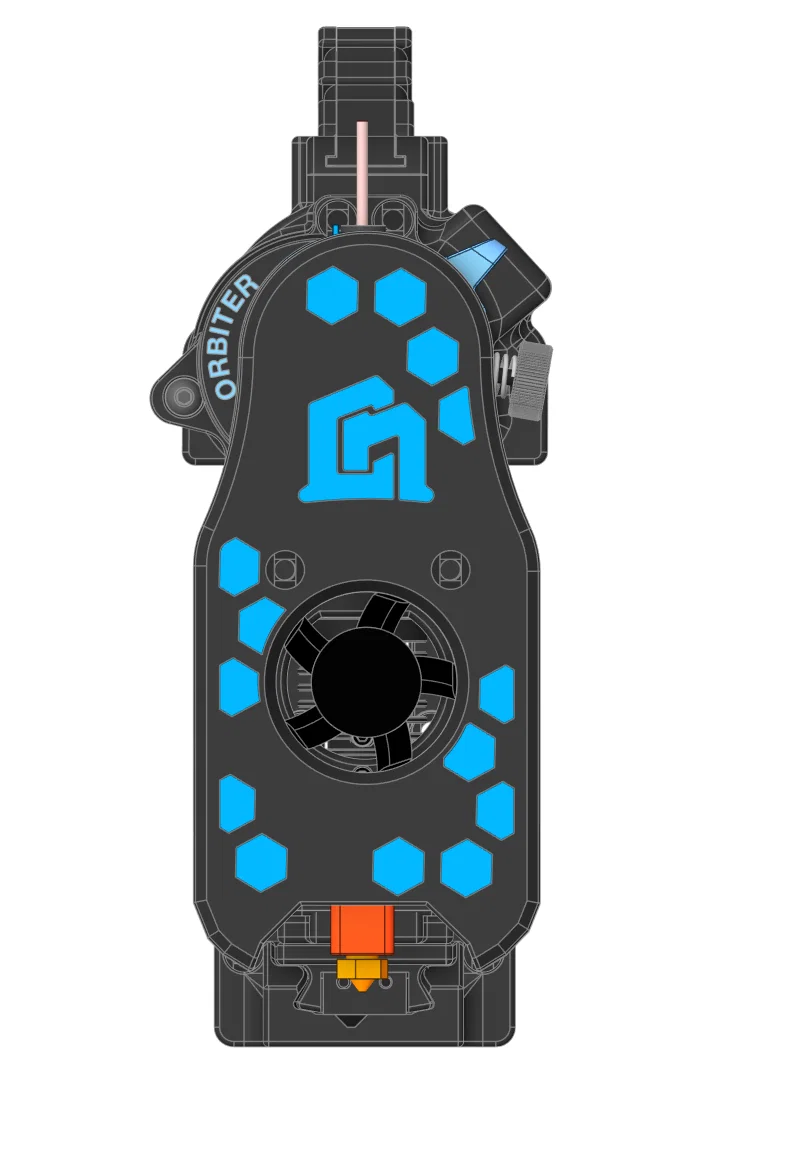

• Đèn LED Neopixel: Hai đèn LED có thể điều khiển giúp tăng khả năng quan sát và cập nhật trạng thái in linh hoạt.
• Hiệu quả chi phí và linh hoạt: Phù hợp với nhiều cấu hình và túi tiền khác nhau.

Thiết lập in:

• 5 lớp trên, 5 lớp dưới
• 4 tường
• 20% infill kiểu Gyroid
• Độ dày lớp 0.2mm
• Khuyên dùng nhựa ABS/ASA (chúng mình đã sử dụng nhựa từ Polymaker qua link liên kết).

Danh sách linh kiện (BOM):

Quạt:

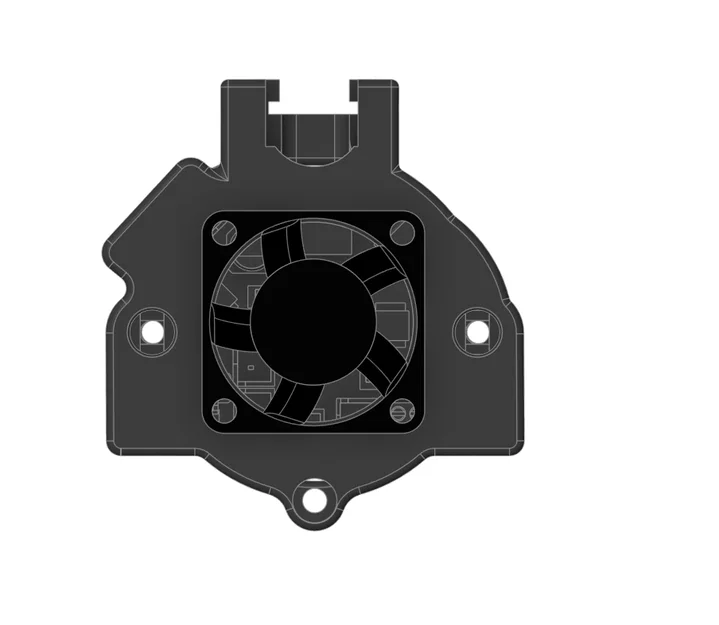

• 2 x Quạt 3010 GDS Time 12000 RPM Quạt Hotend 3010
• 2 x Quạt thổi 4010 GDS Time (khuyên dùng vòng bi kép để làm mát tối ưu) Quạt thổi 4010
• 2 x Đèn LED Neopixel PCB Neopixel

Linh kiện Hotend:

• 1 x Tản nhiệt V6 Tản nhiệt V6 (nhẹ)
• 1 x Heat Break BiMetal Heat Break BiMetal
• 1 x Khối gia nhiệt T-Volcano Khối gia nhiệt T-Volcano
• 1 x Vòi phun Volcano CHT Vòi phun Volcano CHT (Cứng) Vòi phun Volcano CHT (Đồng)
• 1 x Lõi gia nhiệt 65W (hoặc hơn) Lõi gia nhiệt 65W
• 1 x Cảm biến nhiệt loại 3x15 cho V6 Volcano (kiểu PT100) Cảm biến nhiệt hoặc Đầu dò PT1000

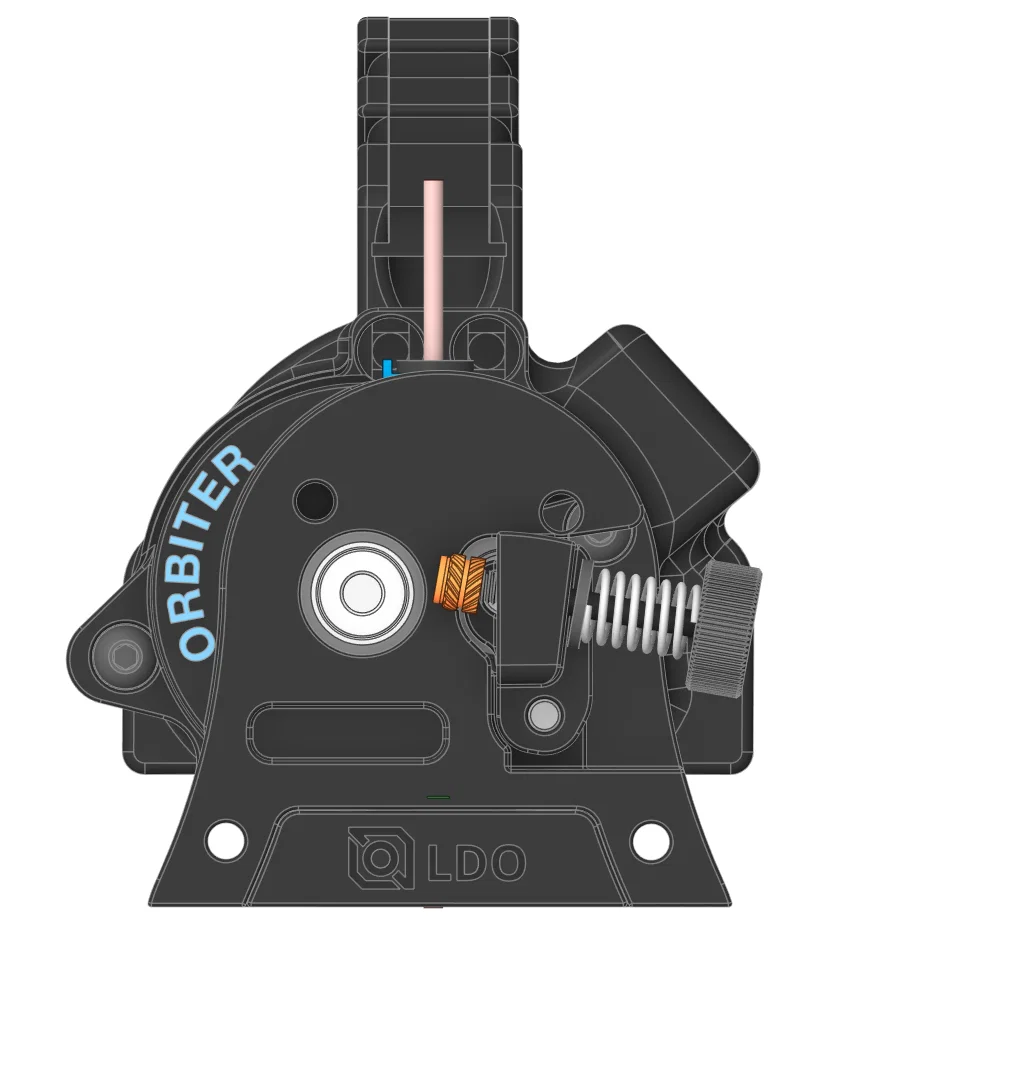

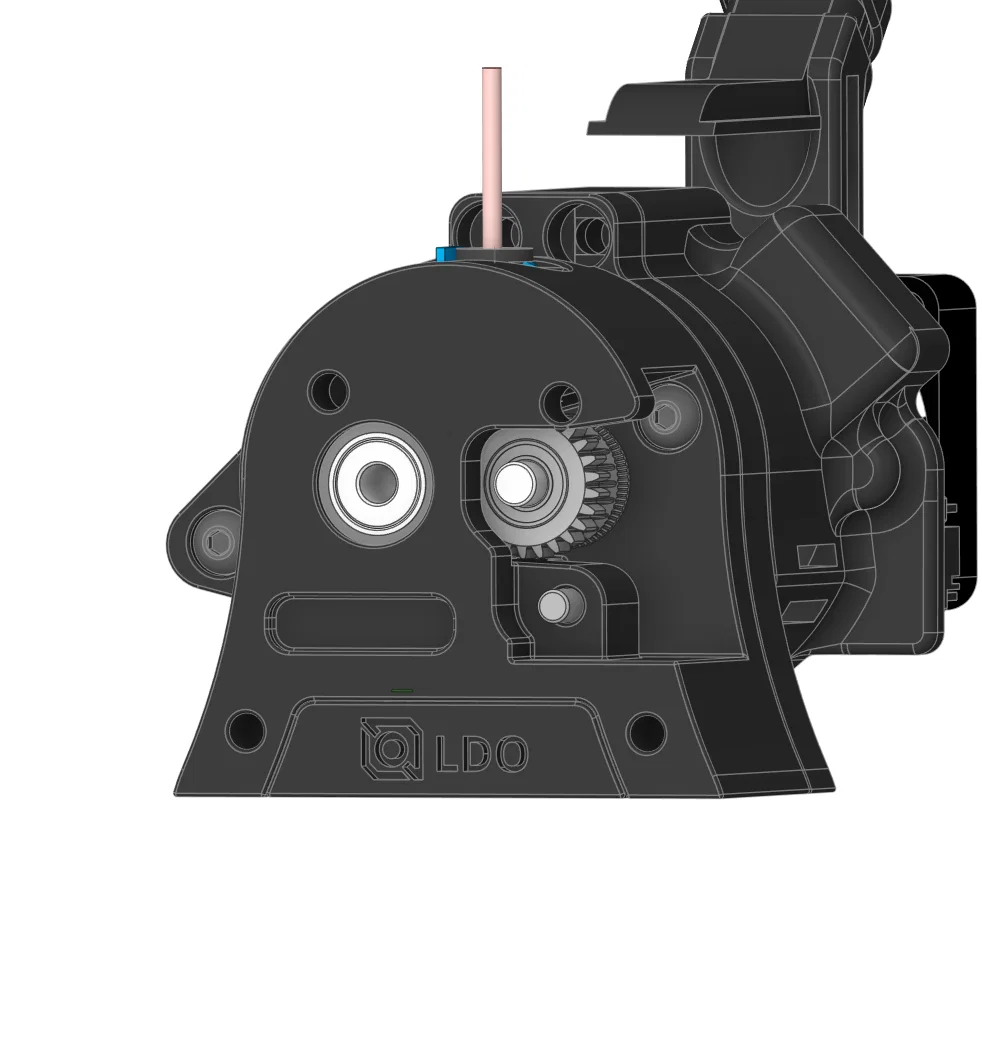

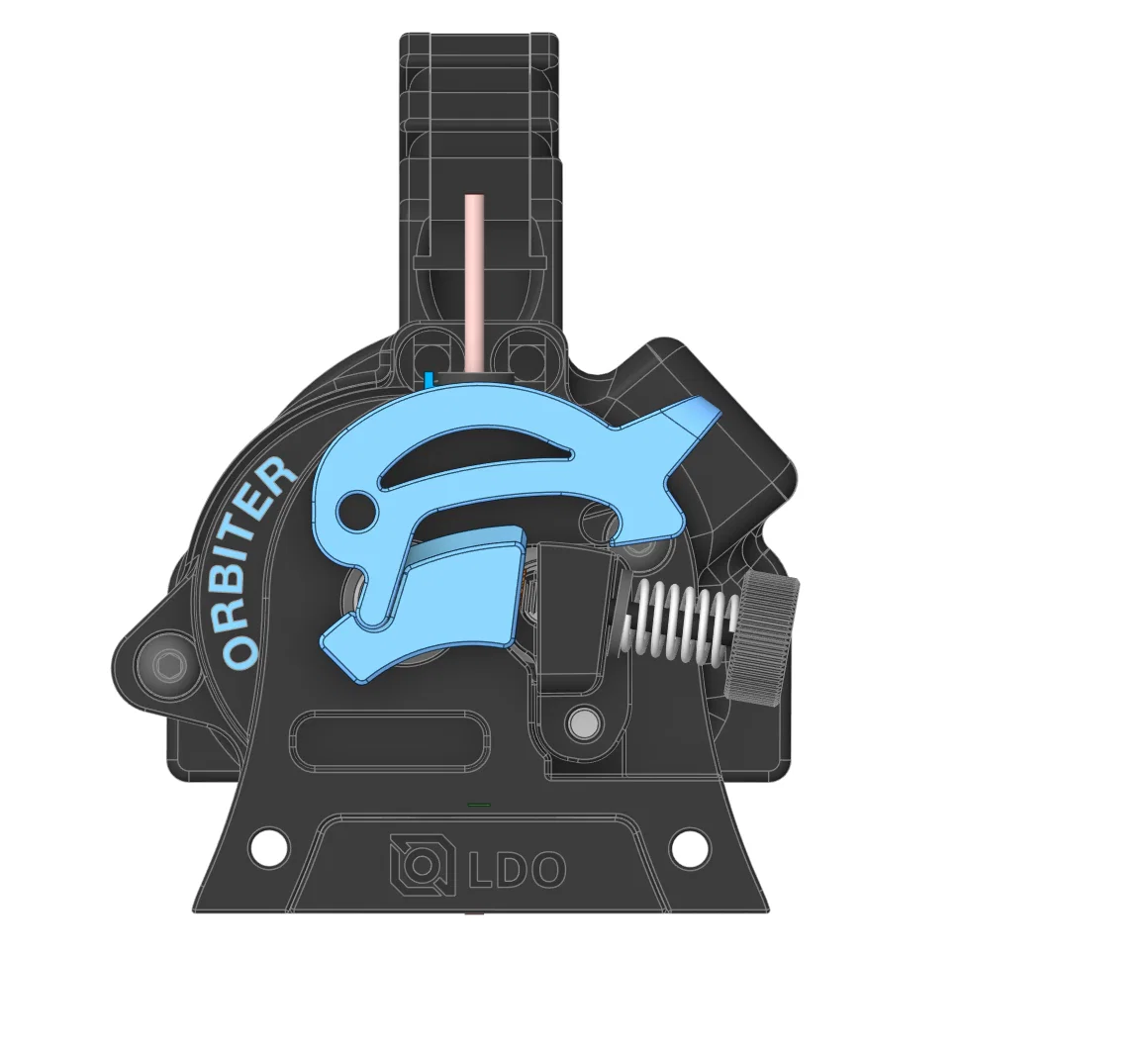

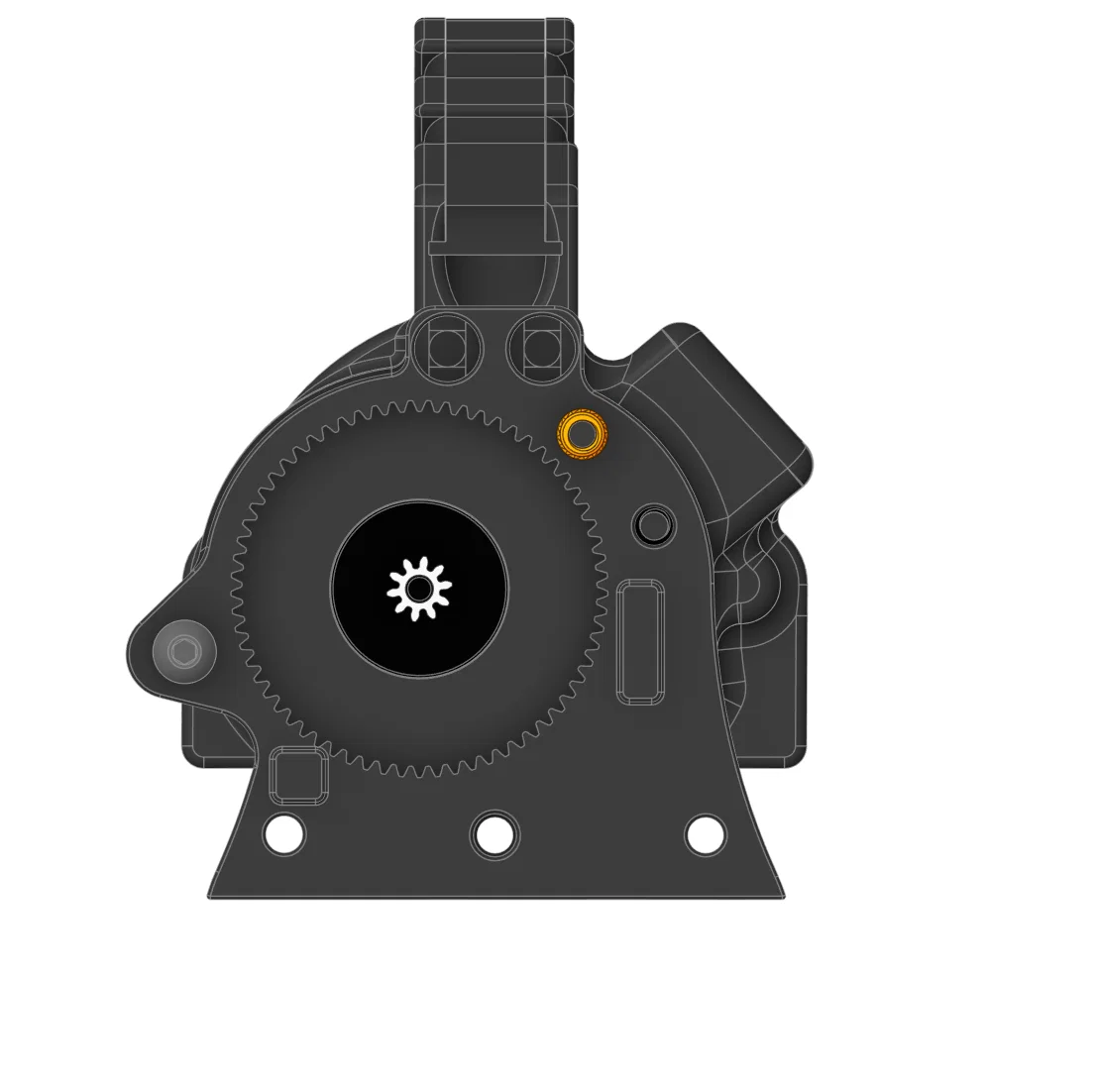

• Máy đùn Orbiter V2 hoặc V2.5. Link 1 / Link 2
• Bộ KIT nâng cấp lên Orbiter V2.5 nếu bạn đã có bản V2 Link nâng cấp
• 1 x Ống PTFE 30mm (1.9mm ID, 4mm OD)
• 2 x LED PCB tròn (WRGB, RGB, RGBW, v.v.)

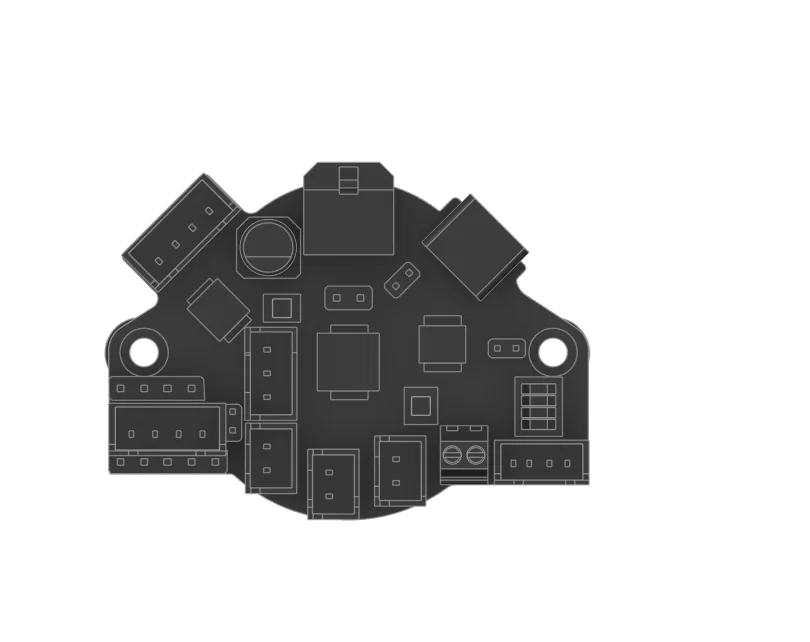

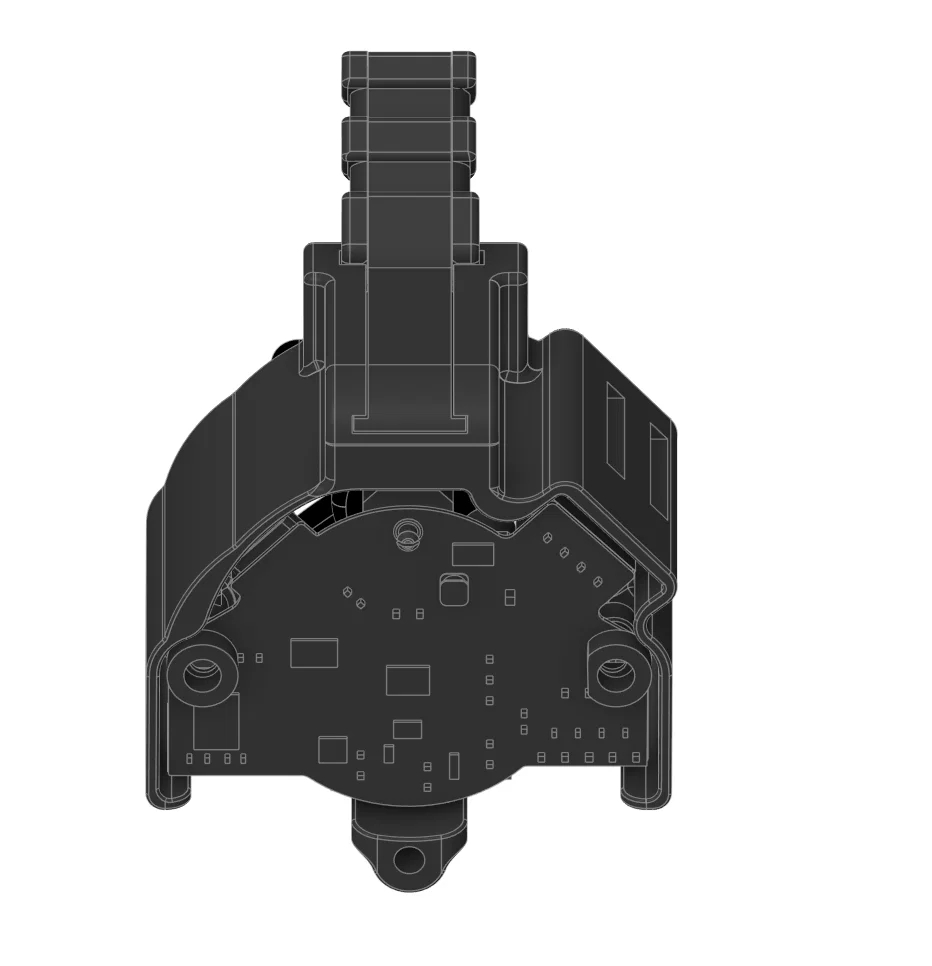

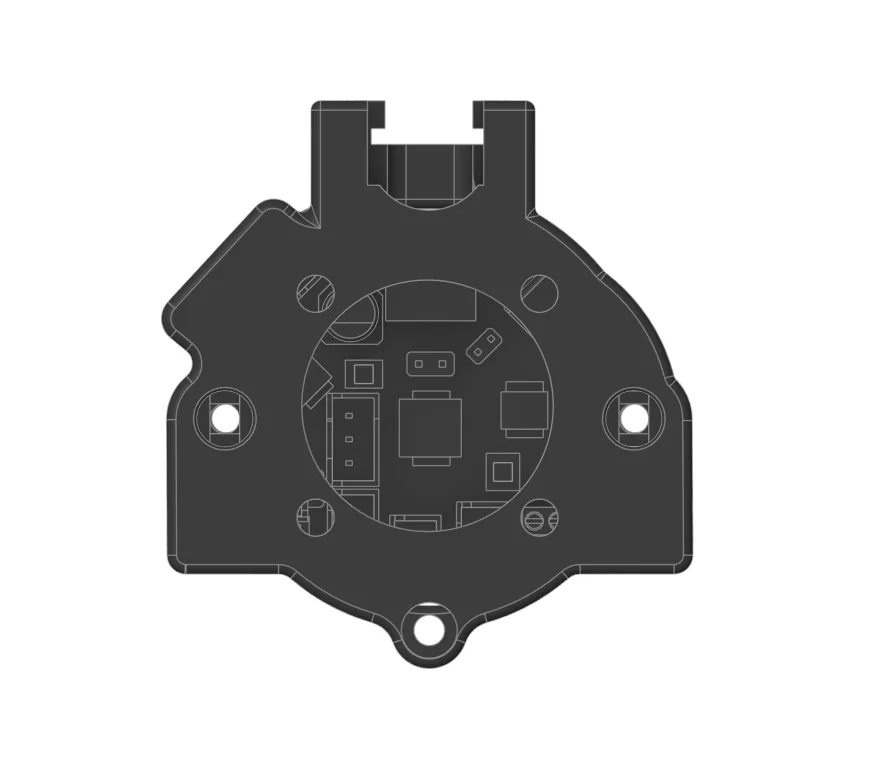

• 1 x Bo mạch BTT EBB 36 Bo mạch EBB 36 link liên kết.

Phần cứng:

• Ốc cấy nhiệt (Heatset Inserts): Ốc cấy nhiệt
  • 1 x M3 x 5.7 x 4.5/4.6
  • 8 x M3 x 3 x 4.5
• Ốc M3: Bộ ốc M3
  • 3 x M3 x 6, 5 x M3 x 10, 3 x M3 x 25, 1 x Đai ốc M3

Tiện ích bổ sung:

• Bo mạch phụ (Breakout Board) hoặc Bo mạch Can để tăng tính năng.
• Nắp chặn (End Caps) để quản lý dây cáp tốt hơn.
• Các tùy chọn vòi phun cho hiệu suất cao hơn.

Dụng cụ lắp ráp:

Bạn chỉ cần vài dụng cụ cơ bản:

• Bộ lục giác 1.5mm, 2mm, và 2.5mm
• Máy ép ốc cấy nhiệt và Mỏ hàn.

Tham gia cộng đồng Spartacus tại Discord. Nếu bạn muốn ủng hộ, hãy cân nhắc trở thành thành viên trên Printables hoặc quyên góp qua Paypal.
