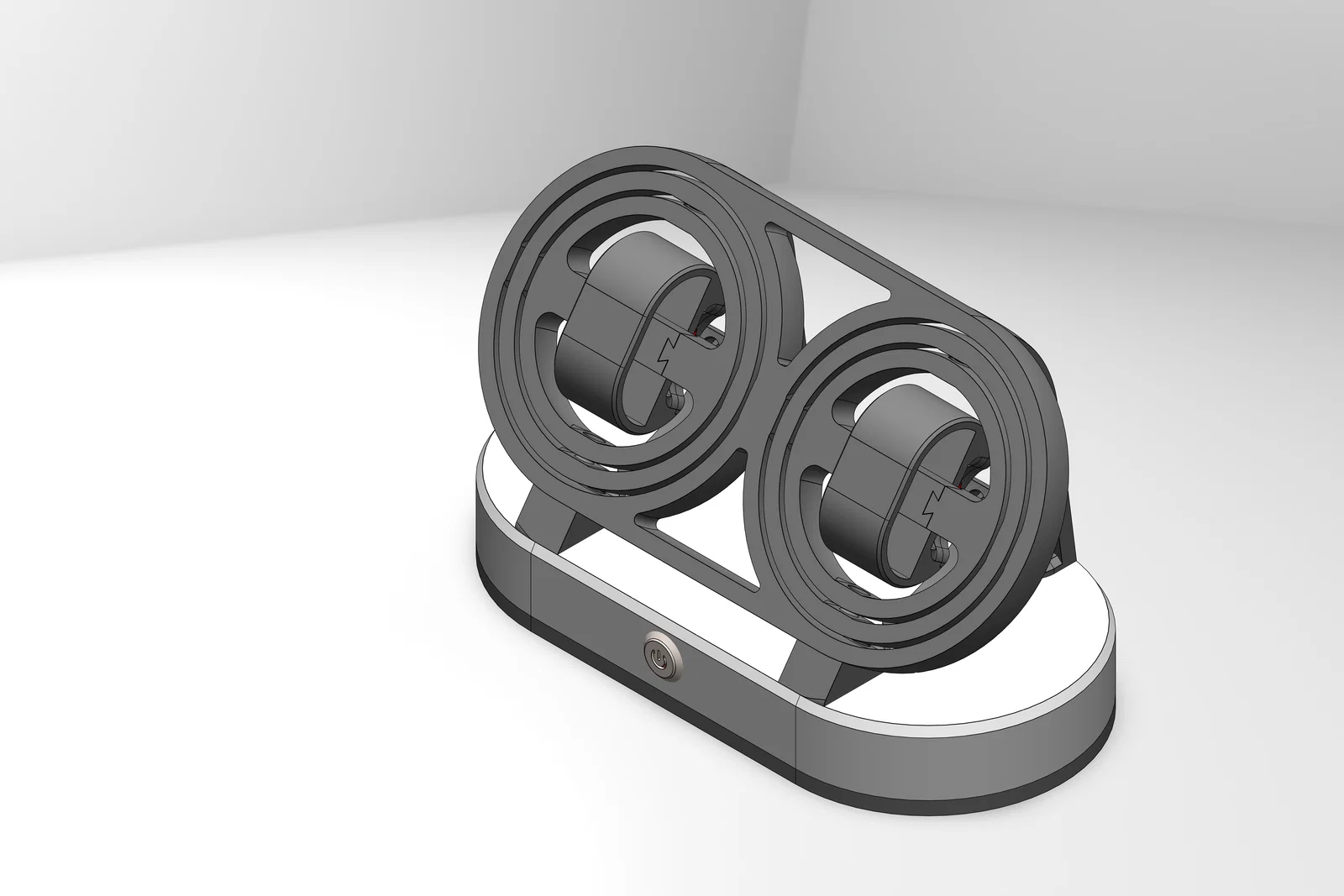

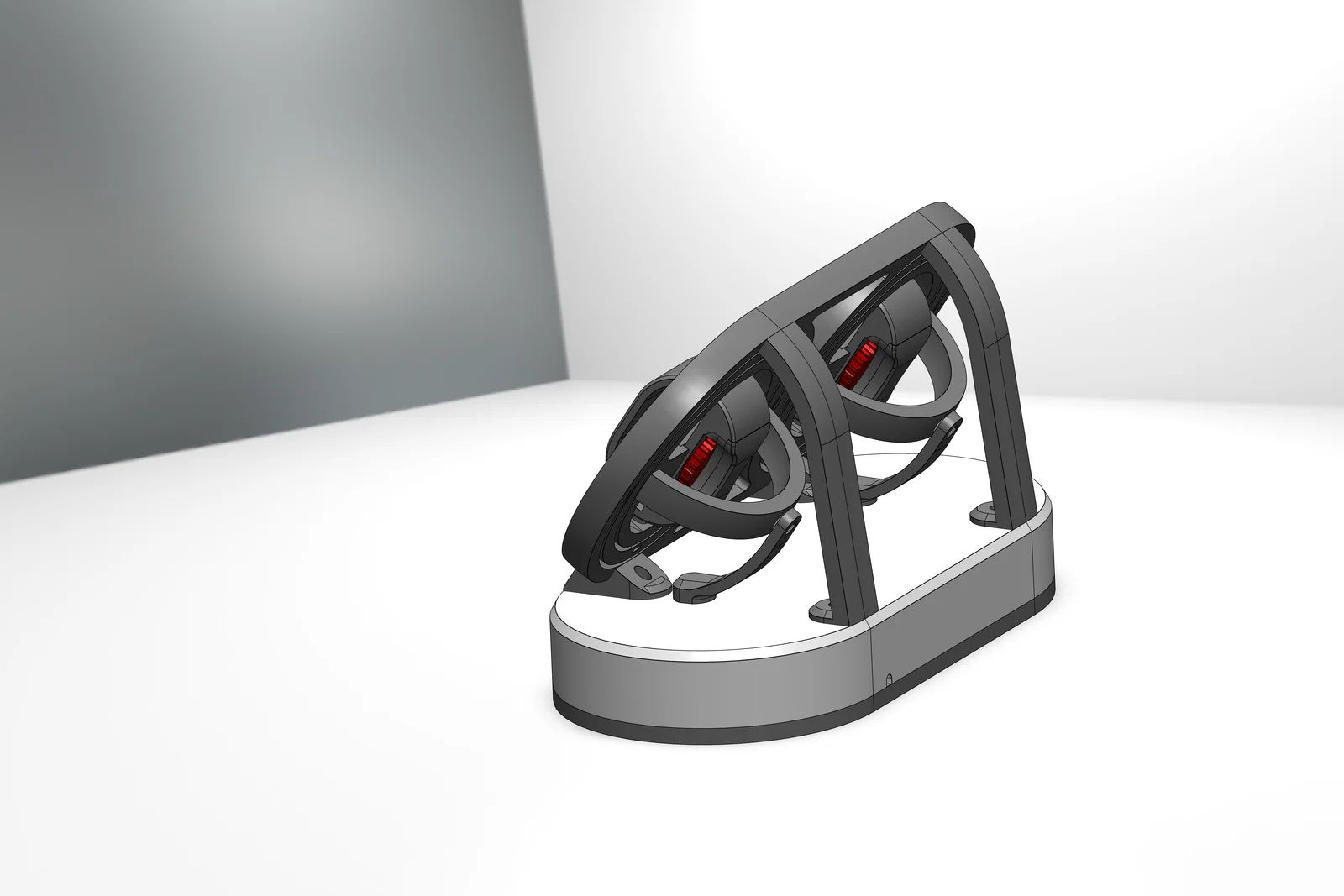

Arduino Double Watch Winder - Thiết bị lên dây cót cho 2 đồng hồ tự động

Chức năng

Thiết bị lên dây cót đồng hồ (watch winder) giúp giữ cho đồng hồ tự động của bạn luôn chạy khi không đeo. Đây là lựa chọn lý tưởng nếu bạn sở hữu hai chiếc đồng hồ và muốn thay đổi đeo luân phiên.

• Điều chỉnh độc lập cho cả hai đồng hồ
• Điều chỉnh hướng xoay tùy theo yêu cầu của từng loại đồng hồ
• Điều chỉnh thời gian xoay tùy theo yêu cầu của từng loại đồng hồ

Phần cứng và phần mềm sử dụng

Phần cứng:

• 1 cái Arduino Uno
• 2 cái Động cơ bước 28BYJ-48 kèm Driver (Link)
• 1 cái Nút nhấn 16mm (Link)
• 10 cái Vòng bi 603ZZ (Link)
• 2 cái Vòng bi SMR85ZZ (Link)
• 22 cái Đai ốc lục giác DIN934 - M3 (Link)
• 22 cái Vít đầu phẳng ISO7380 - M3x6 (Link) (QUAN TRỌNG: Chiều cao đầu vít tối đa 2mm)
• 18 cái Vít đầu phẳng ISO7380 - M3x10 (Link) (QUAN TRỌNG: Chiều cao đầu vít tối đa 2mm)
• Dây jumper để kết nối
• Cáp USB cho Arduino Uno

Phần mềm:

Các công cụ được sử dụng để phát triển: Arduino IDE và Autodesk Inventor

Sơ đồ đi dây

xem Wiring.pdf

Mã nguồn

xem Code.ino. Bao gồm mô tả cho từng phần. Để thay đổi thời gian chạy, hãy điều chỉnh giá trị Step2Take trong mã.

Hướng dẫn in

In tốt bằng chất liệu PLA và cả PETG với một chút xử lý hậu kỳ các bộ phận. Chỉ cần mở tệp 3MF. Nó đã bao gồm hướng dẫn về hướng đặt và hỗ trợ (supports) chính xác.

Hướng dẫn lắp ráp

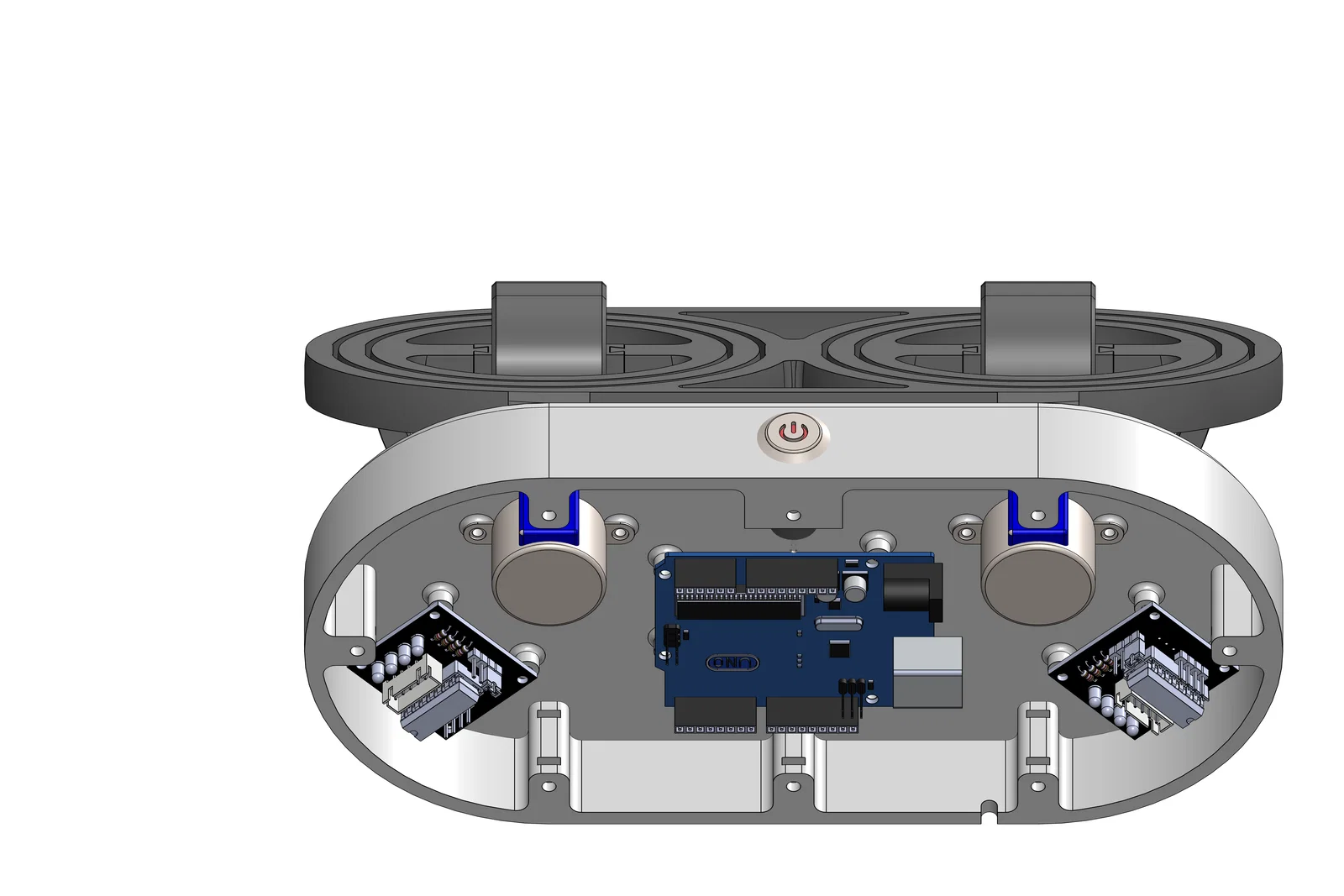

Để lắp ráp, vui lòng xem các hình ảnh đi kèm và đặc biệt là bản vẽ chi tiết (exploded view). Tôi cũng đã đính kèm một tệp .step với các bộ phận chính.
