Dụng cụ cuộn thước dây (Tape Measure Winder)

Tác giả LeonKabel

Lượt tải
625
Lượt thích
216
Lượt coi
2.191

File 6 1,1 MB

  • TapeMeasureWinder-Body_1775899569.stlSTL · 152,2 KB
  • TapeMeasureWinder-BodyV2_1775899571.stlSTL · 172,7 KB
  • TapeMeasureWinder-Rod_1775899572.stlSTL · 91,5 KB
  • TapeMeasureWinder-RodWider_1775899573.stlSTL · 91,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Cập nhật (05/06/2025):

  • Đã thêm TapeMeasureWinder-BodyV2.stl
    • Phiên bản này giúp việc gỡ support và lắp ráp dễ dàng hơn.
  • Đã thêm TapeMeasureWinder-RodWider.stl
    • Có lỗ rộng hơn, phù hợp với nhiều loại thước dây khác nhau.
  • Đã thêm TapeMeasureWinder-HandleV2.stl
    • Khó in hơn một chút nhưng giúp việc cuộn thước mượt mà và nhẹ nhàng hơn.

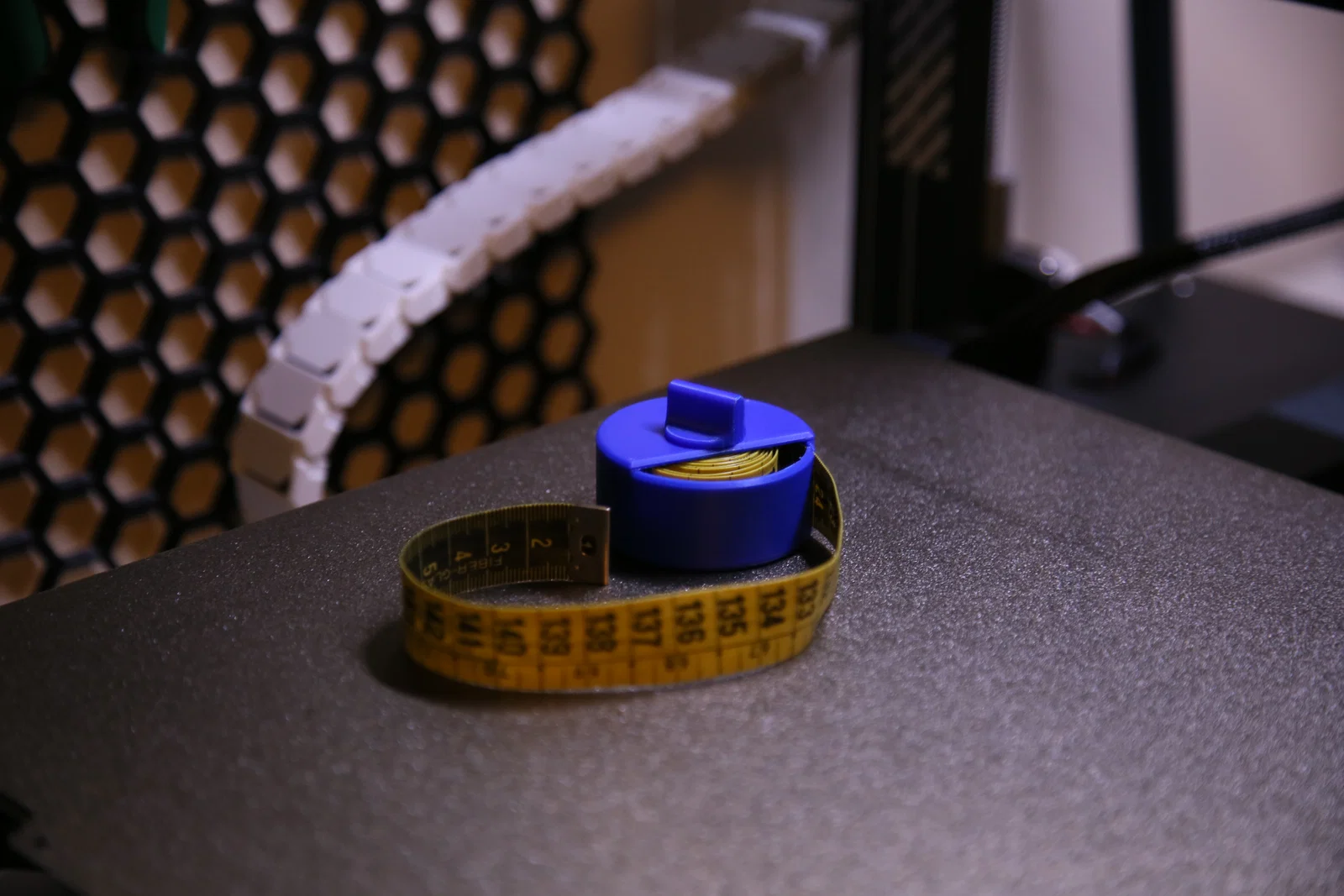

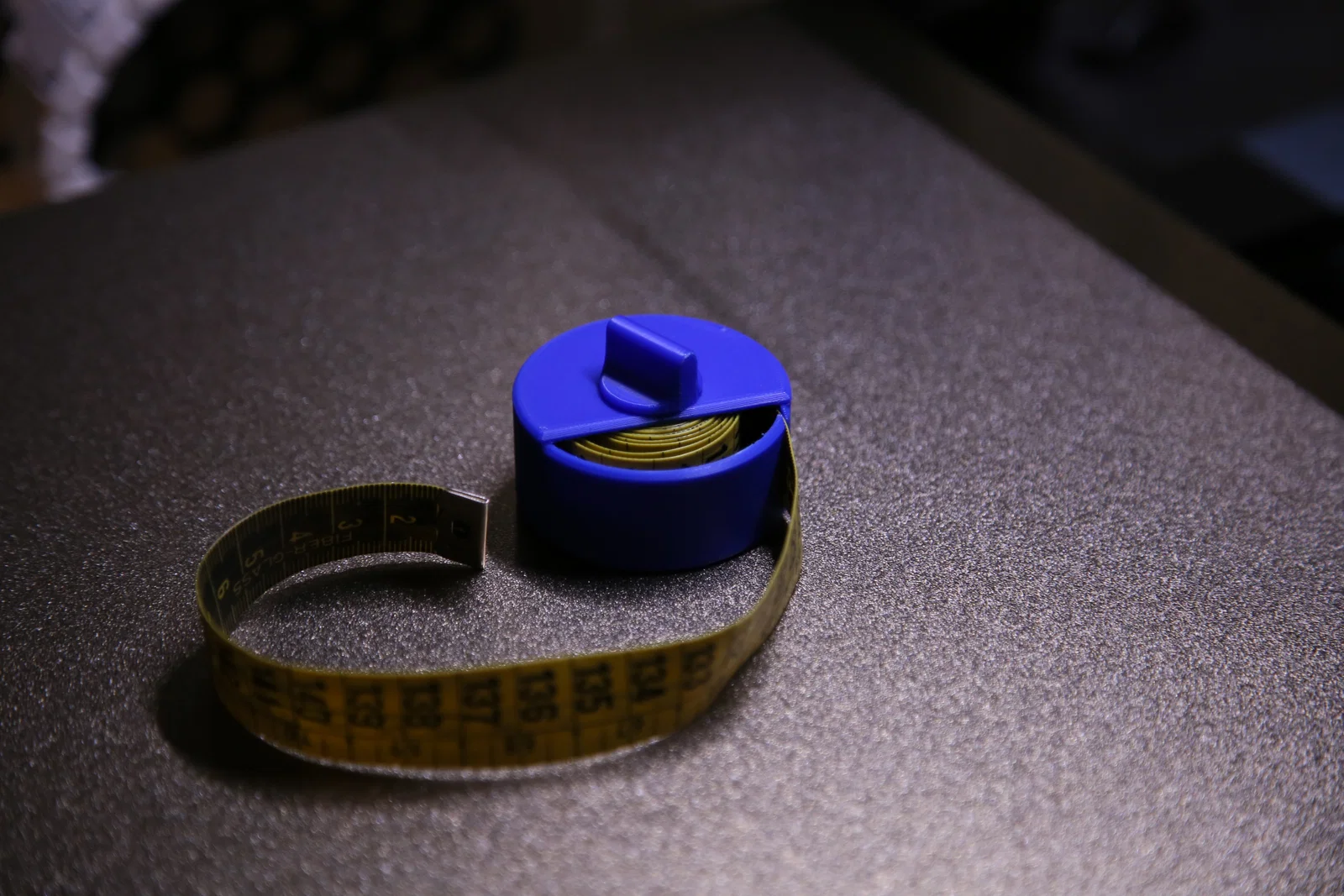

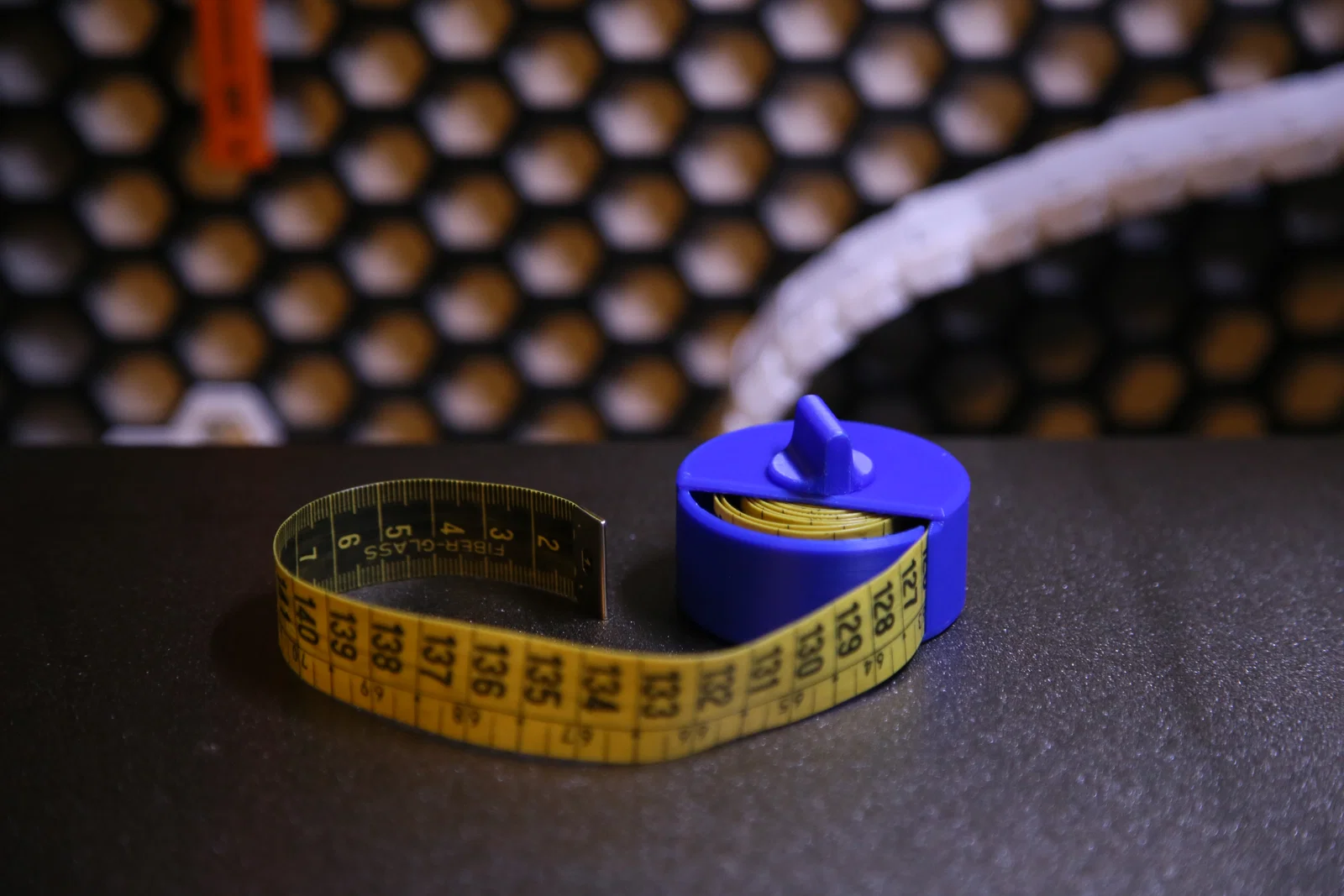

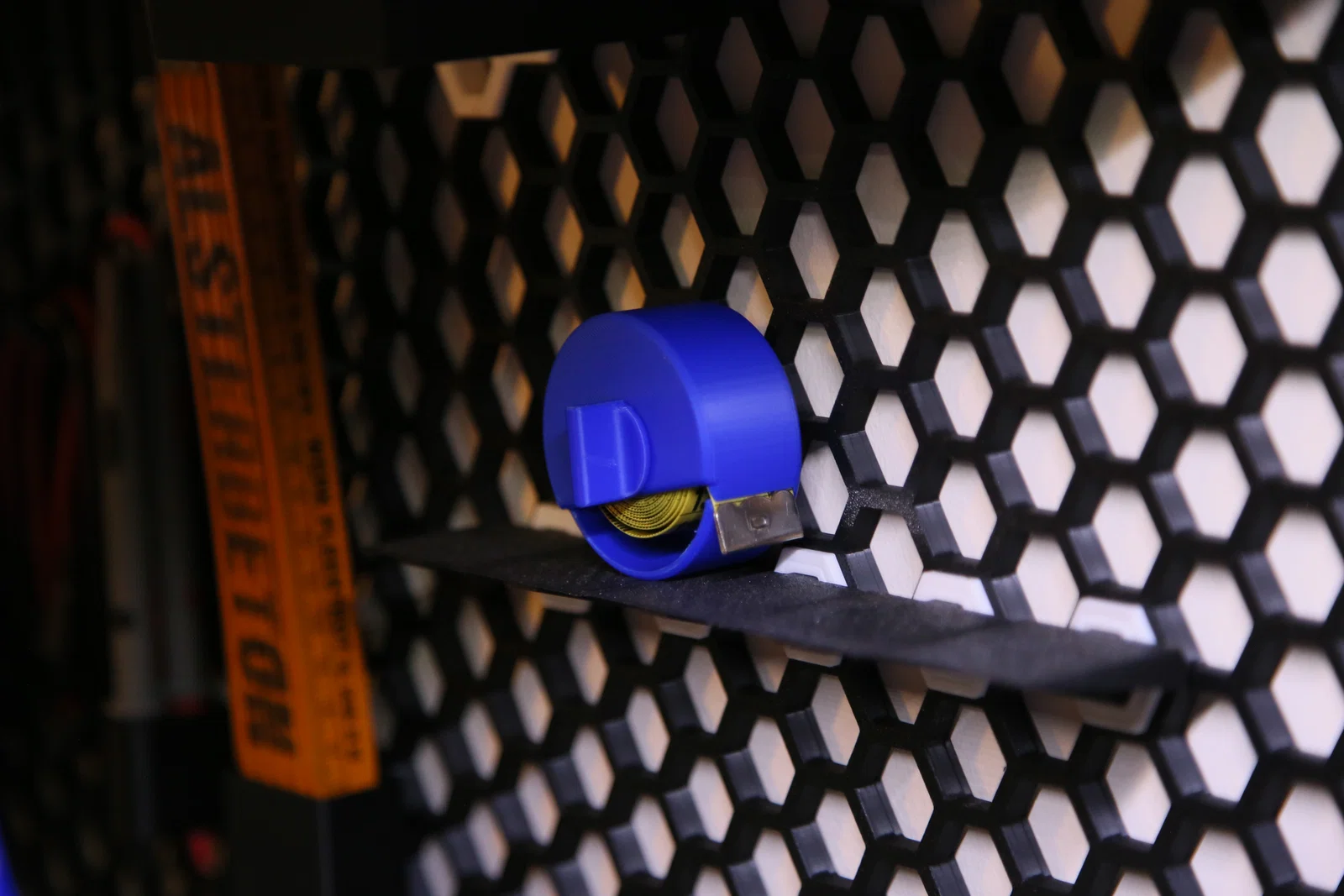

Đây là dụng cụ cuộn thước dây nhỏ gọn, dễ in – cực kỳ lý tưởng để dọn dẹp góc làm việc của bạn. Thiết kế này bao gồm 3 phần:

  • Body (Thân) – giữ thước và tạo khung.
  • Rod (Trục) – luồn qua thân và cố định đầu thước.
  • Handle (Tay quay) – gắn vào trục để bạn xoay và cuộn thước một cách trơn tru.

Tay quay cũng có chức năng khóa trục cố định. Mọi chi tiết đều khớp với nhau và in rất sạch sẽ. Nếu bạn cần phiên bản lớn hơn cho các loại thước dài hoặc có yêu cầu chỉnh sửa gì, cứ để lại bình luận hoặc nhắn tin cho mình nhé.

Hướng dẫn lắp ráp dụng cụ cuộn thước dây

Đặt thước vào khe của phần thân.
Luồn thước dây qua khe được thiết kế trên thân của dụng cụ cuộn.

Đặt đầu thước vào giữa lỗ.
Căn chỉnh sao cho đầu thước nằm ngay chính giữa lỗ trên trục.

Luồn trục qua lỗ và cố định đầu thước.
Đẩy trục qua lỗ trên thân và đảm bảo rằng thước đã được cố định chắc chắn ở giữa.

Nhấn chặt tay quay vào trục.
Nhấn nhẹ tay quay vào trục để khóa lại. Hãy ấn lực vừa đủ để đảm bảo các bộ phận gắn chặt với nhau.

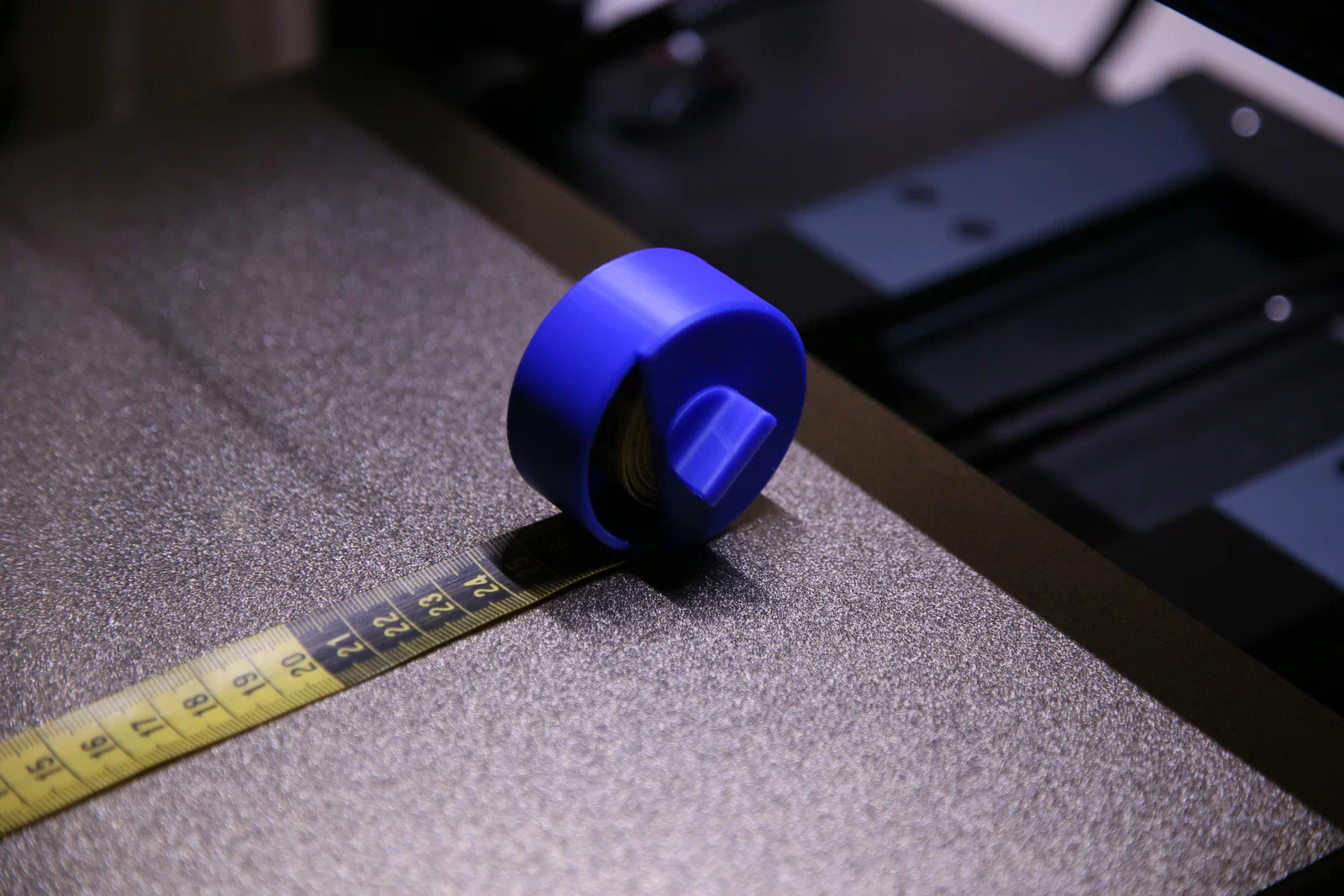

Bắt đầu cuộn.
Bắt đầu xoay tay quay để thu thước lại vào trong thân.

Thông số in của mình:

  • Đầu phun 0.4 mm
  • Chiều cao lớp in 0.2 mm
  • 3 lớp tường (walls)
  • 10% mật độ in (infill)
  • Support: chọn automatic tree, chỉ in trên bàn in (như hình minh họa)

Nếu thấy hữu ích, đừng quên thả tim và chia sẻ nhé.

Chúc các bạn in ấn thành công!
