Thước đo kích thước và độ dài bu lông máy bay AN
Mẫu thước đo giúp bạn xác định chính xác kích thước bu lông máy bay, có tính đến sự khác biệt về độ dài ren giữa các dòng AN3, AN4 và AN5 trở lên. Thiết kế trực quan, dễ in và sử dụng cho mọi người chơi mô hình hoặc kỹ thuật.
Mô tả

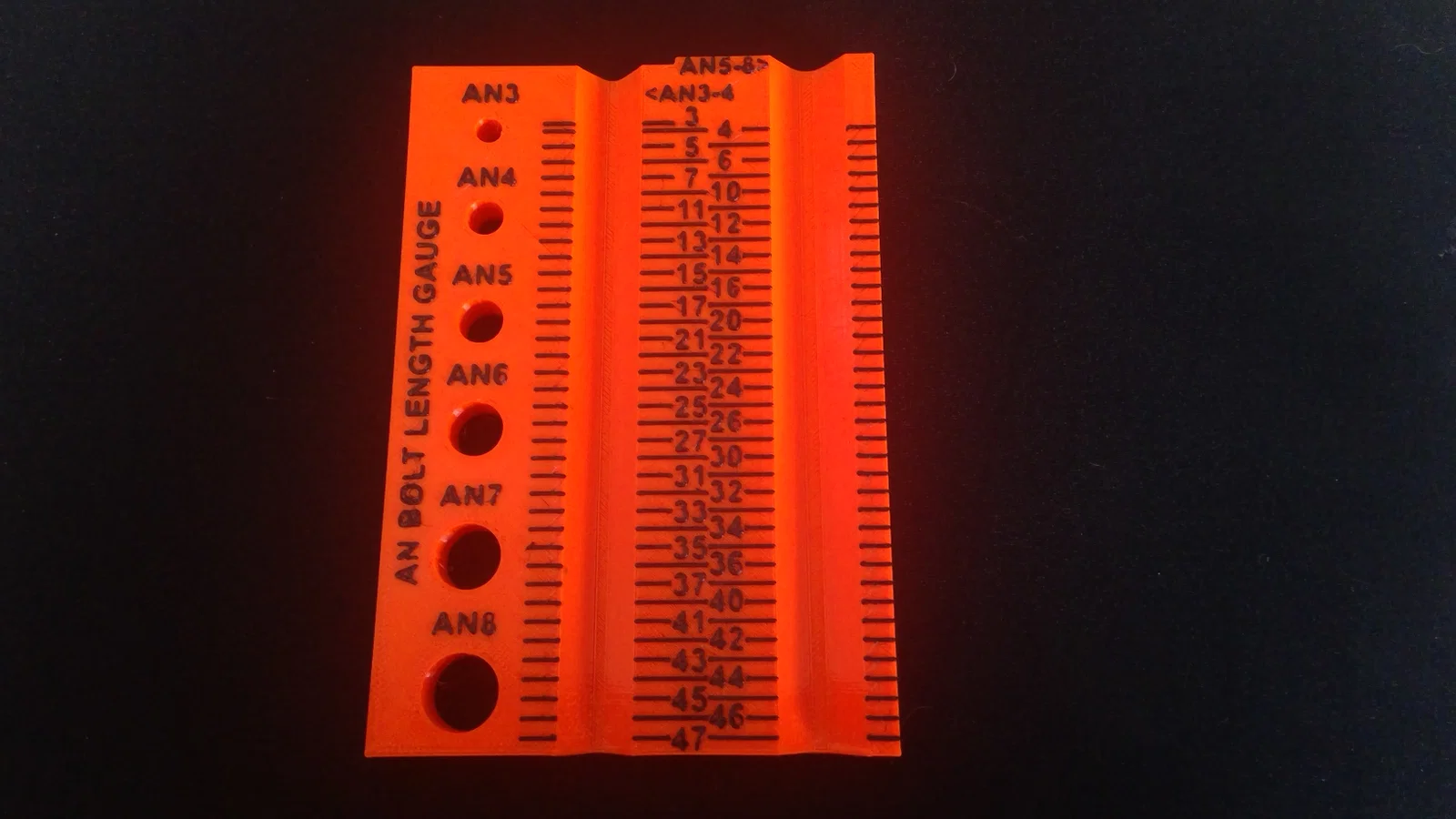

Sau khi tải về các mẫu thước đo bu lông khác, mình nhận ra chúng không tính đến việc các bu lông lớn hơn AN4 có phần ren dài hơn 1/16", và số hiệu (dash-number) của bu lông AN3 hoặc AN4 lại ngắn hơn 1/16" so với bu lông AN5 trở lên. Mẫu này đã tính đến sự khác biệt đó và còn có thêm thước đo đường kính để xác định kích thước bu lông.
Mình in bằng nhựa PETG (do sẵn có), chiều cao lớp in 0.2mm, độ phủ (infill) gyroid 10%. Bạn hãy đổi màu hai lớp trên cùng để làm nổi bật phần chữ, hoặc dùng bút dạ dầu hay sơn sau khi in để tạo độ tương phản nhé.
Mình dùng đầu phun 0.4mm và cài đặt chất lượng "quality" để chữ in ra rõ nét hơn, mặc dù nếu dùng đầu phun nhỏ hơn thì chữ có thể sẽ đẹp hơn nữa.
Với các thông số trên, máy Prusa Mini của mình mất khoảng 3 phút 01 giây để in xong.
