DM Screen tích hợp màn hình LCD (DM ScreenScreen)

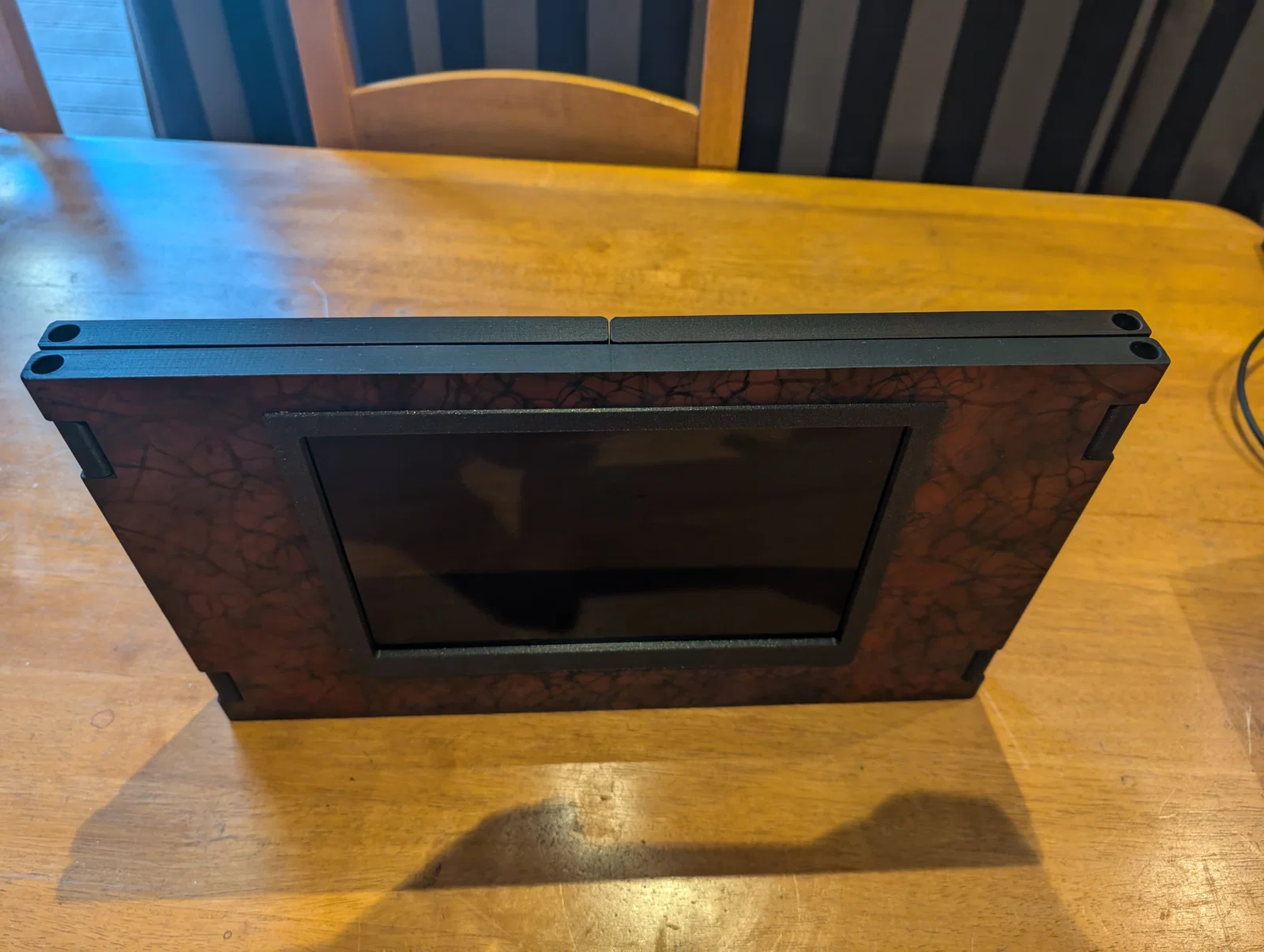

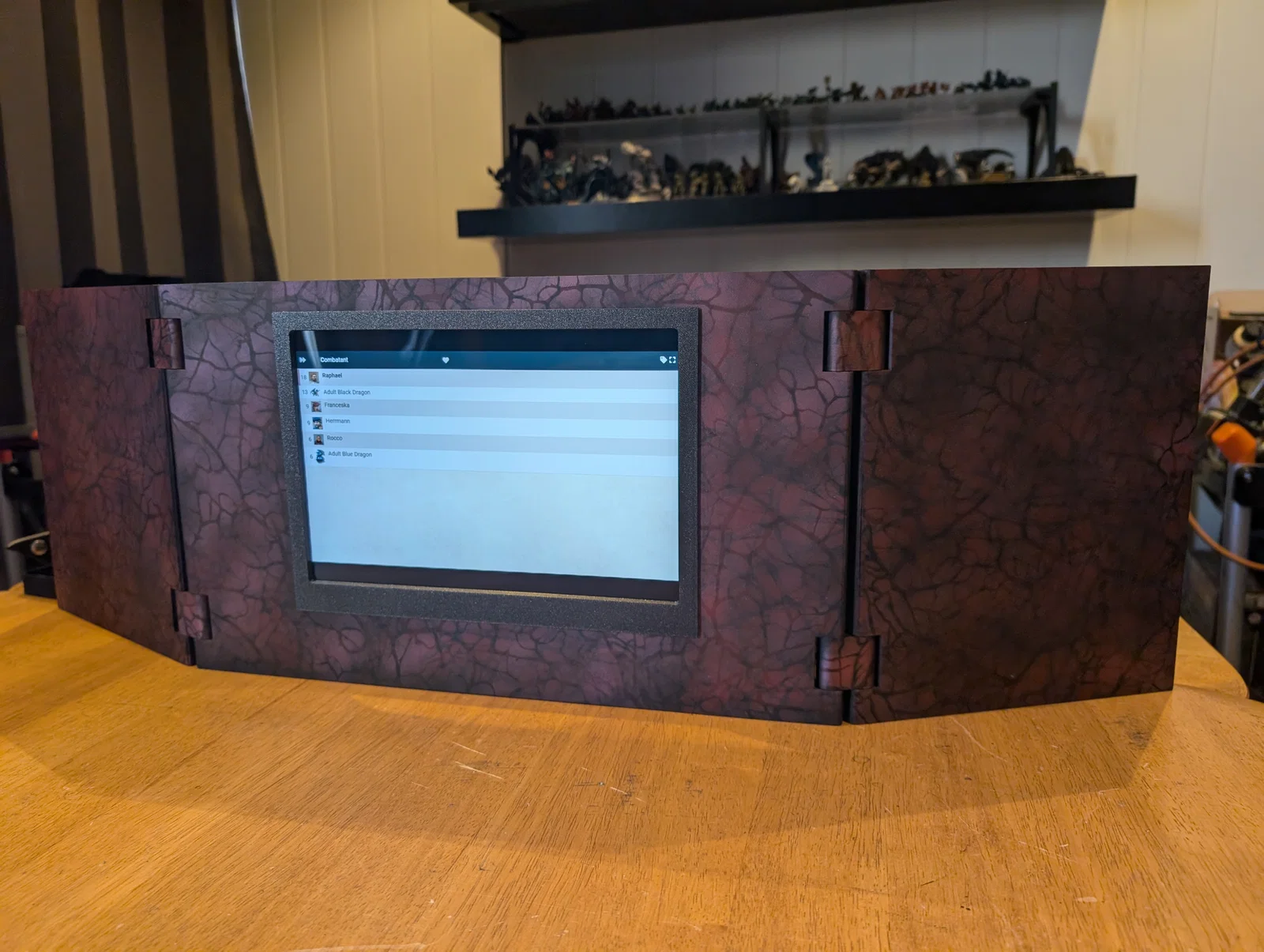

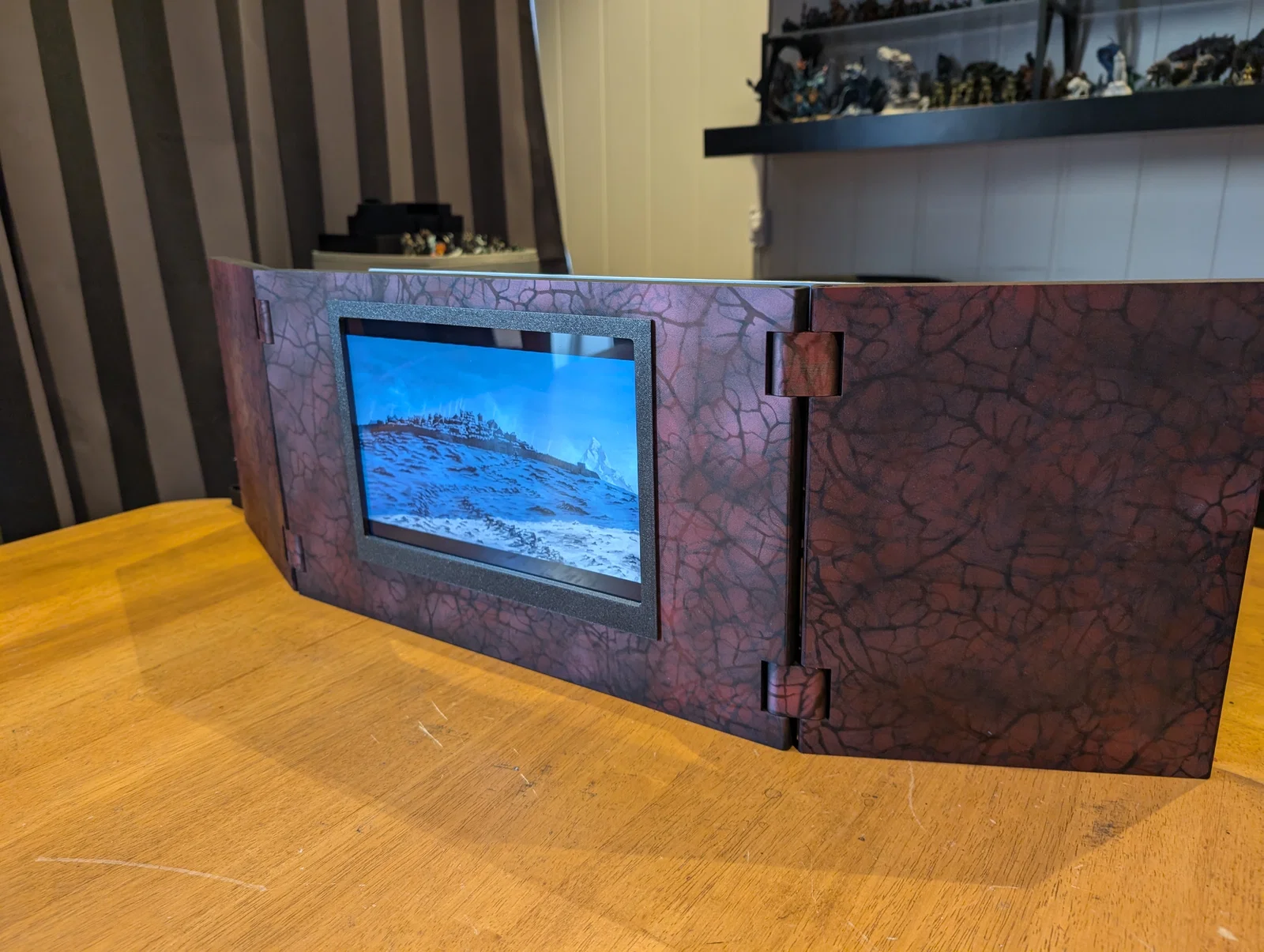

Đây là mẫu DM Screen tích hợp màn hình LCD hướng về phía người chơi, dùng để trình chiếu hình ảnh, theo dõi lượt đi (initiative tracker), hoặc bất cứ thứ gì bạn muốn hiển thị cho người chơi. Mình thậm chí còn dùng nó để chiếu hình ảnh webcam của một bạn người chơi tham gia từ xa qua Discord nữa.

Mình đã sử dụng phiên bản đầu tiên của thiết bị này vài năm rồi và thấy nó cực kỳ hữu ích, nên mình quyết định cải tiến để cho ra phiên bản mới này.

Lần này, sản phẩm được in 3D gần như hoàn toàn (ngoại trừ màn hình).

Khung màn hình được thiết kế để vừa khít với mẫu màn hình USB-C này: https://www.aliexpress.com/item/1005006025535090.html
MUCAI 10.5 Inch 1280P Ultra Portable Monitor 16:10

CẬP NHẬT:
Có một màn hình thay thế. Một người trên Reddit đã liên hệ với mình và cho biết họ đã lắp thành công màn hình này mà không cần chỉnh sửa gì cả: https://www.amazon.com/gp/product/B0C7KPPXTZ

Tuy nhiên, một trong những lý do mình thiết kế khung rời là để mọi người dễ dàng tùy chỉnh cho các loại màn hình khác.

Lần này mình chọn dùng màn hình nguyên khối vì giá thành của màn hình rời và bộ điều khiển không rẻ hơn bao nhiêu, lại còn dễ thiết kế hơn. Hơn nữa, nó cũng bớt gây "ngợp" cho những bạn mới tiếp cận với đồ điện tử :p

Phụ kiện cần thiết:
8x ốc M5x50 cho phần bản lề

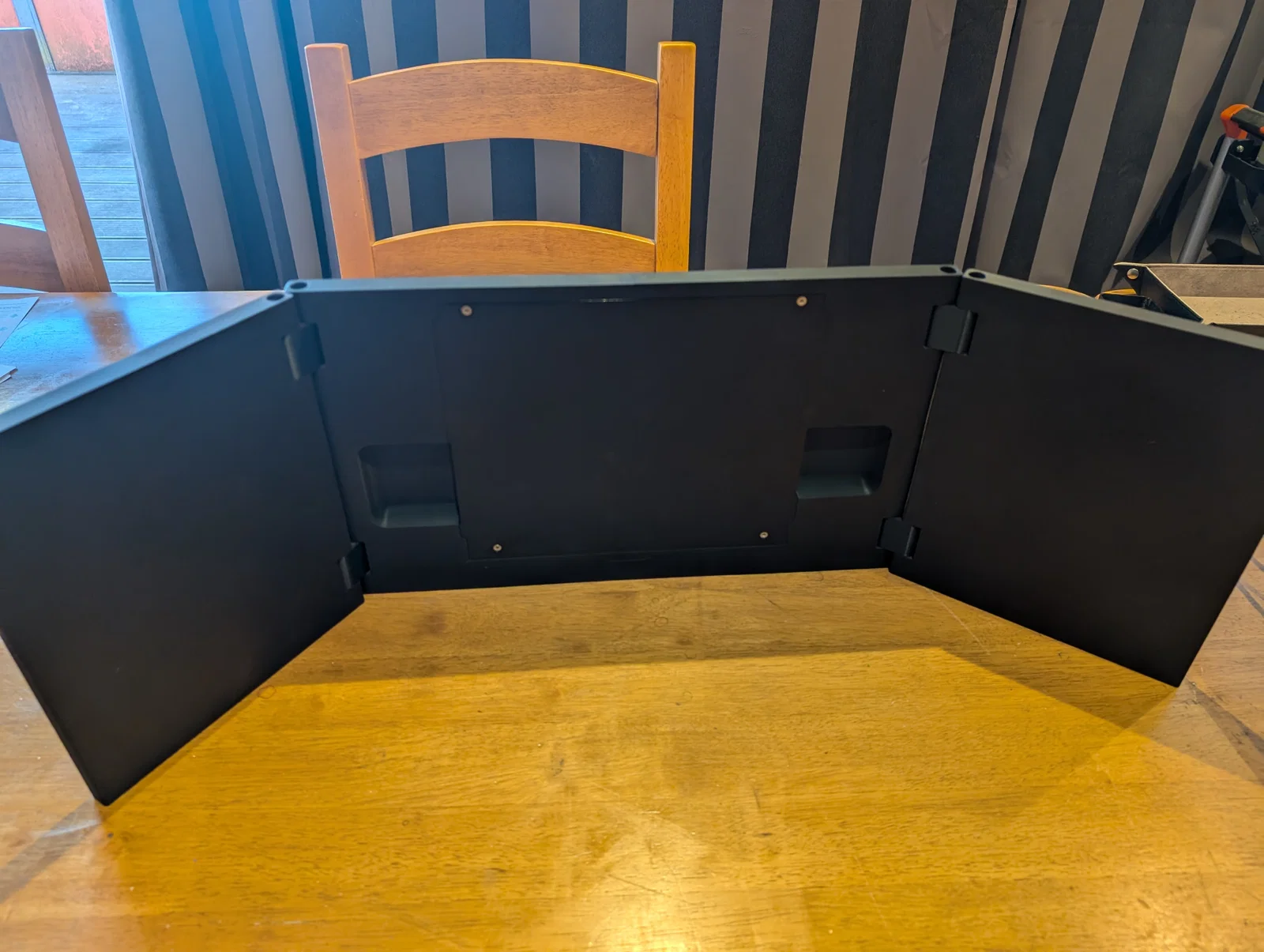

4x ốc M3x10 cho tấm ốp lưng
4x ốc cấy nhiệt (heated inserts) M3 (hoặc loại tương tự) cho tấm ốp lưng

Mình không dùng ốc cấy cho bản lề vì bắt trực tiếp vào nhựa là đủ chắc chắn và không cần tháo ra thường xuyên. Nhưng với phần LCD thì nên dùng để dễ dàng tháo lắp khi cần, nên mình đã thêm ốc cấy ở đó.

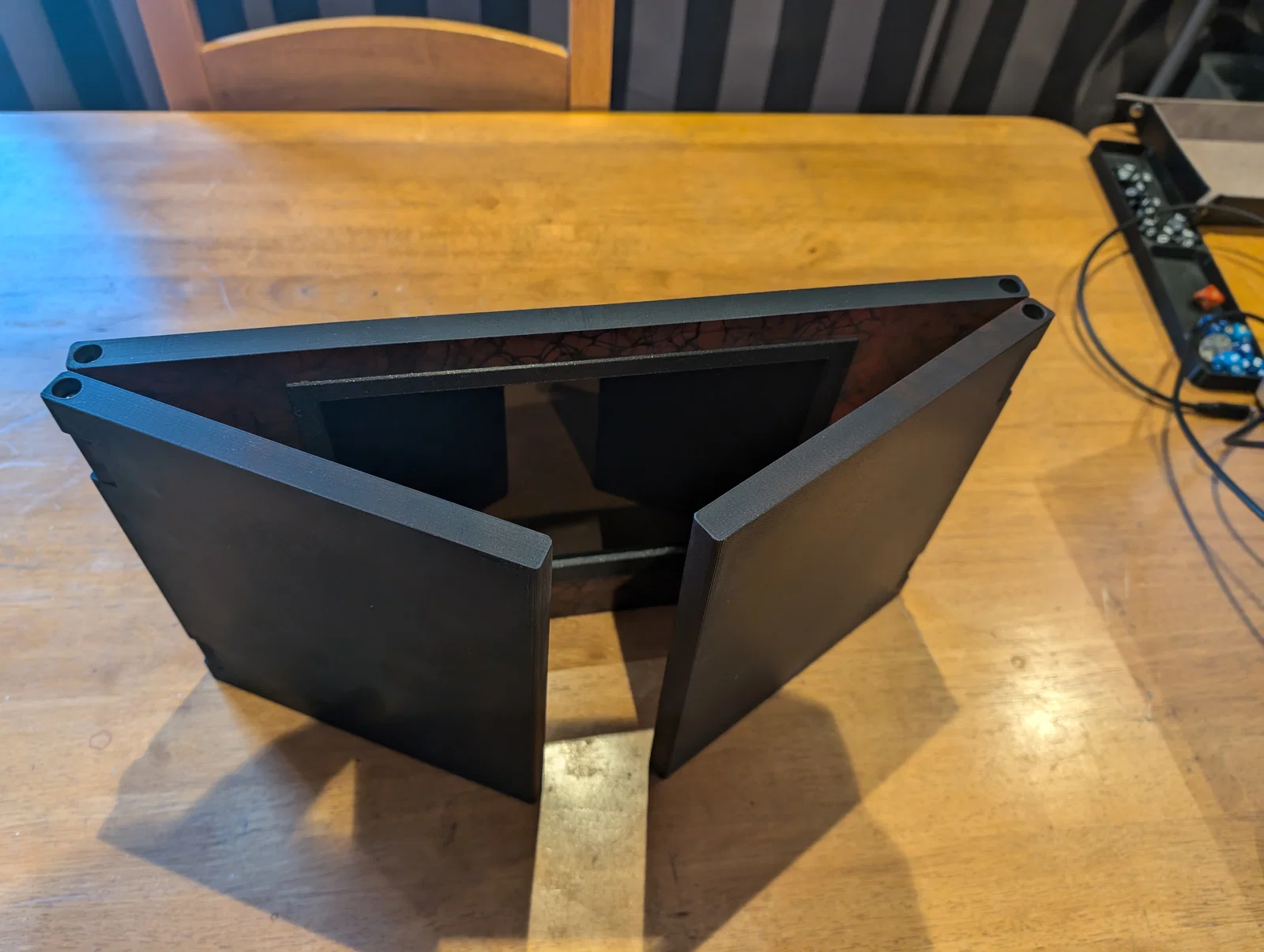

Các chi tiết được thiết kế hở từ 0,1-0,2mm để lắp ráp dễ dàng, riêng phần bản lề thì được làm khít để không bị hở khi sử dụng. Nếu bạn muốn khoảng cách giữa các phần rộng hơn, mình có kèm theo mẫu bản lề rộng hơn. Nó cũng hữu ích nếu bạn định dán thêm decal hoặc bọc vinyl.

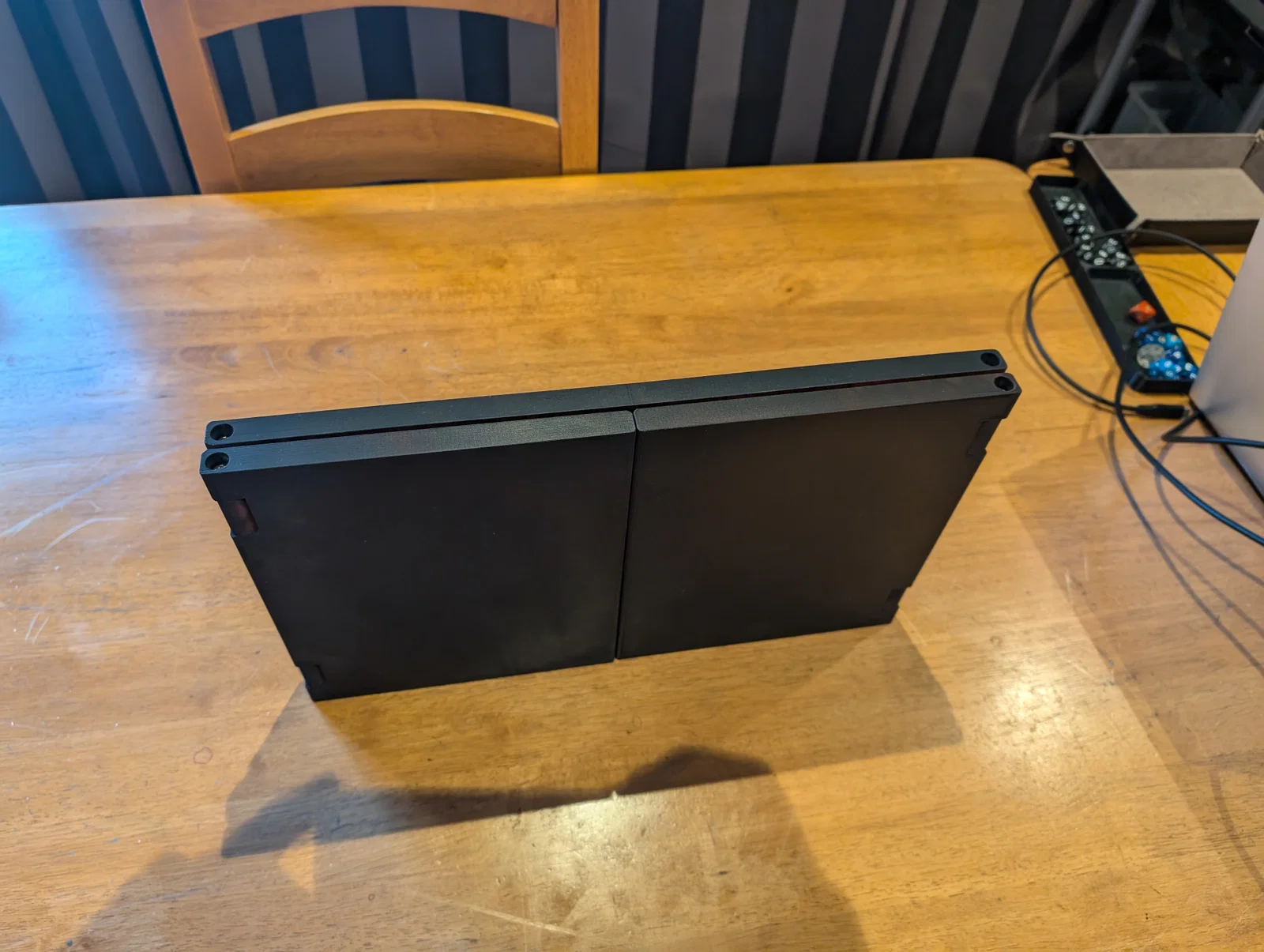

Tất cả các mảnh đều in vừa trên máy Prusa Mk3/4 hoặc lớn hơn. Mình cũng thêm một phiên bản khung có "vây" để che các đường nối nếu bạn thấy như vậy đẹp hơn (với điều kiện máy in của bạn đủ lớn).

Phần chân đế giúp tăng thêm độ ổn định nếu bạn cần, nhưng theo mình thử nghiệm thì nó đã khá vững rồi.

Mình đã thêm cả file .step và .f3d để các bạn dễ dàng chỉnh sửa (remix).

Mọi chi tiết đều có thể in mà không cần support, nhưng một số phần sẽ cần dùng keo dán. Các "đầu nối" (connectors) sẽ giúp cố định hai phần chính và tăng độ chắc chắn, nhưng cần phải dán keo. Bạn nên dùng keo epoxy hai thành phần hoặc loại tương tự (mình dùng E7000 vì lúc đó sẵn có trong tầm tay).

Khung màn hình cũng cần dán chặt vào phần thân. Dùng keo 502 cũng được, nhưng mình khuyên dùng keo epoxy để đảm bảo độ bền hơn.
