Kệ Lục Giác Cho Mọi Kích Thước Bàn In!

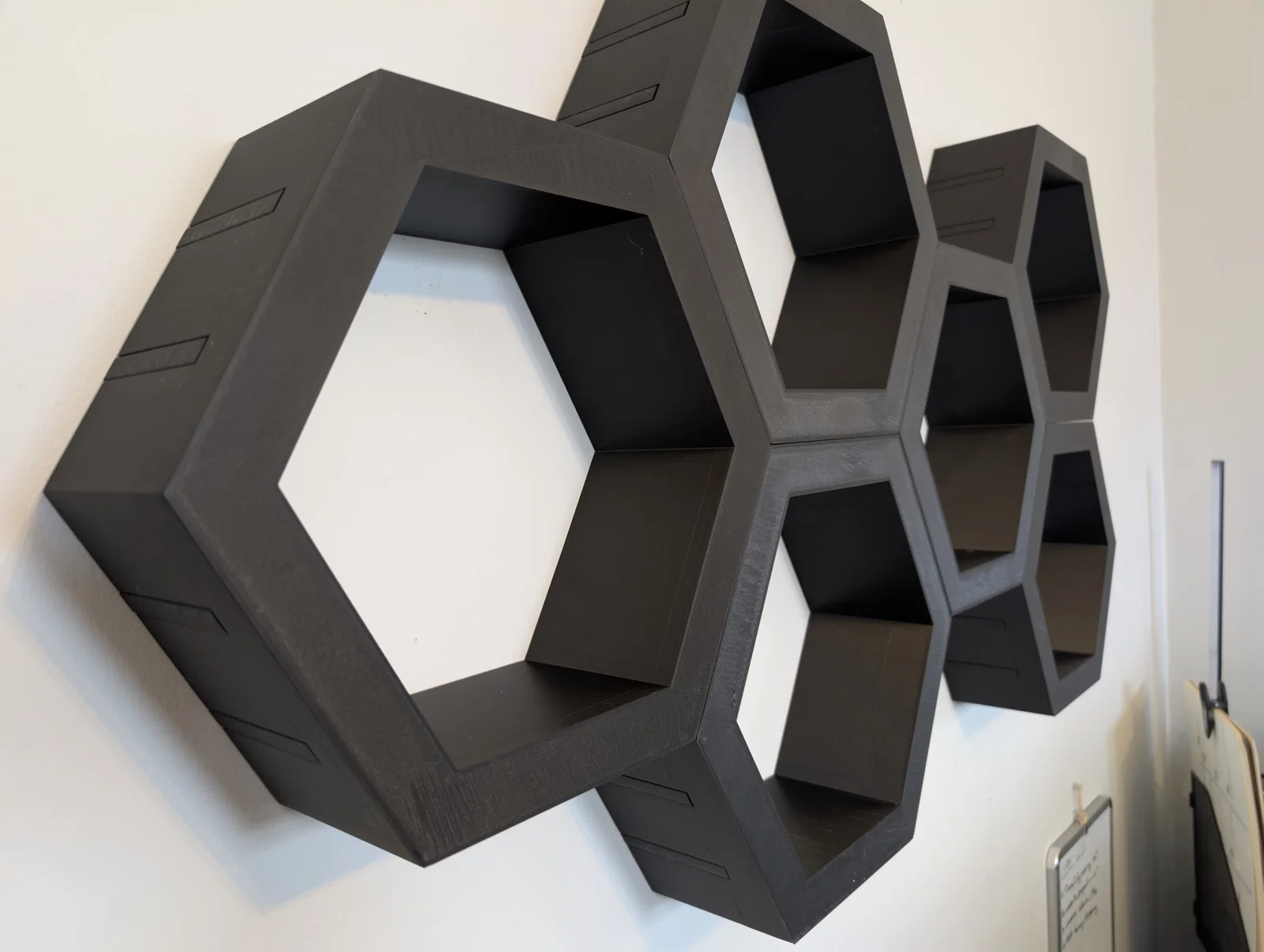

Mình đã thiết kế một hệ thống kệ với hình lục giác lớn cùng các khớp nối thông minh. Các kệ này khá lớn nên bạn cần bàn in có kích thước ít nhất là 350mm x 350mm x 350mm. Mình đã in ở kích thước gần như lớn nhất có thể trên máy Prusa XL.

In ấn:

Mình chọn in các kệ lục giác này bằng nhựa PETG-CF để đảm bảo độ bền, tạo bề mặt nhám đẹp mắt và chịu lực tốt nếu cần. Mình chỉ cần dùng support ở ngay khu vực lỗ bắt vít để hỗ trợ phần chi tiết đó.

Phần dưỡng định vị (location jig) cần được in kèm với support. Nó được thiết kế với một chút khoảng hở để trừ hao trường hợp nhựa bị đùn dư hoặc còn sót lại mảnh vụn support.

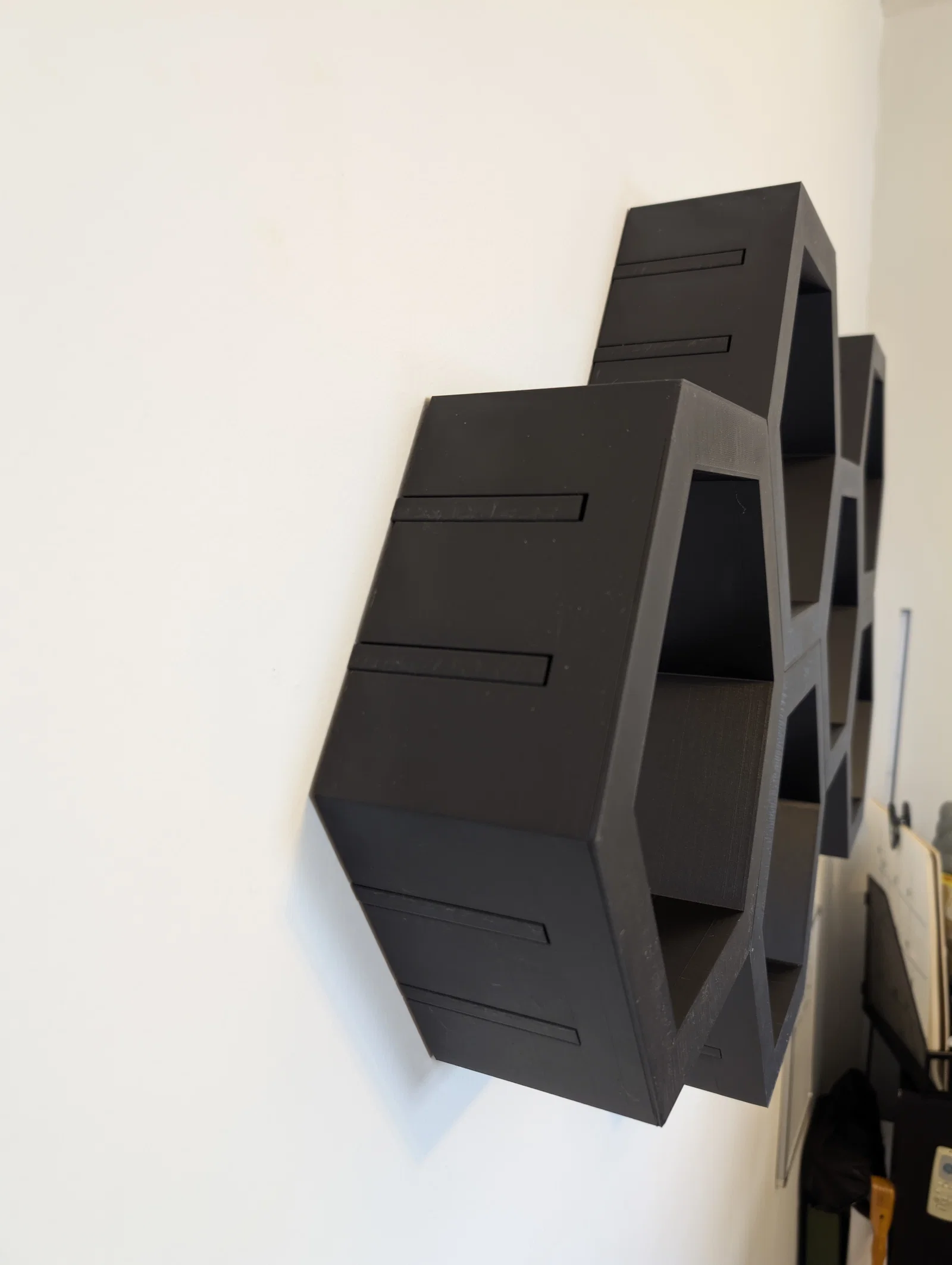

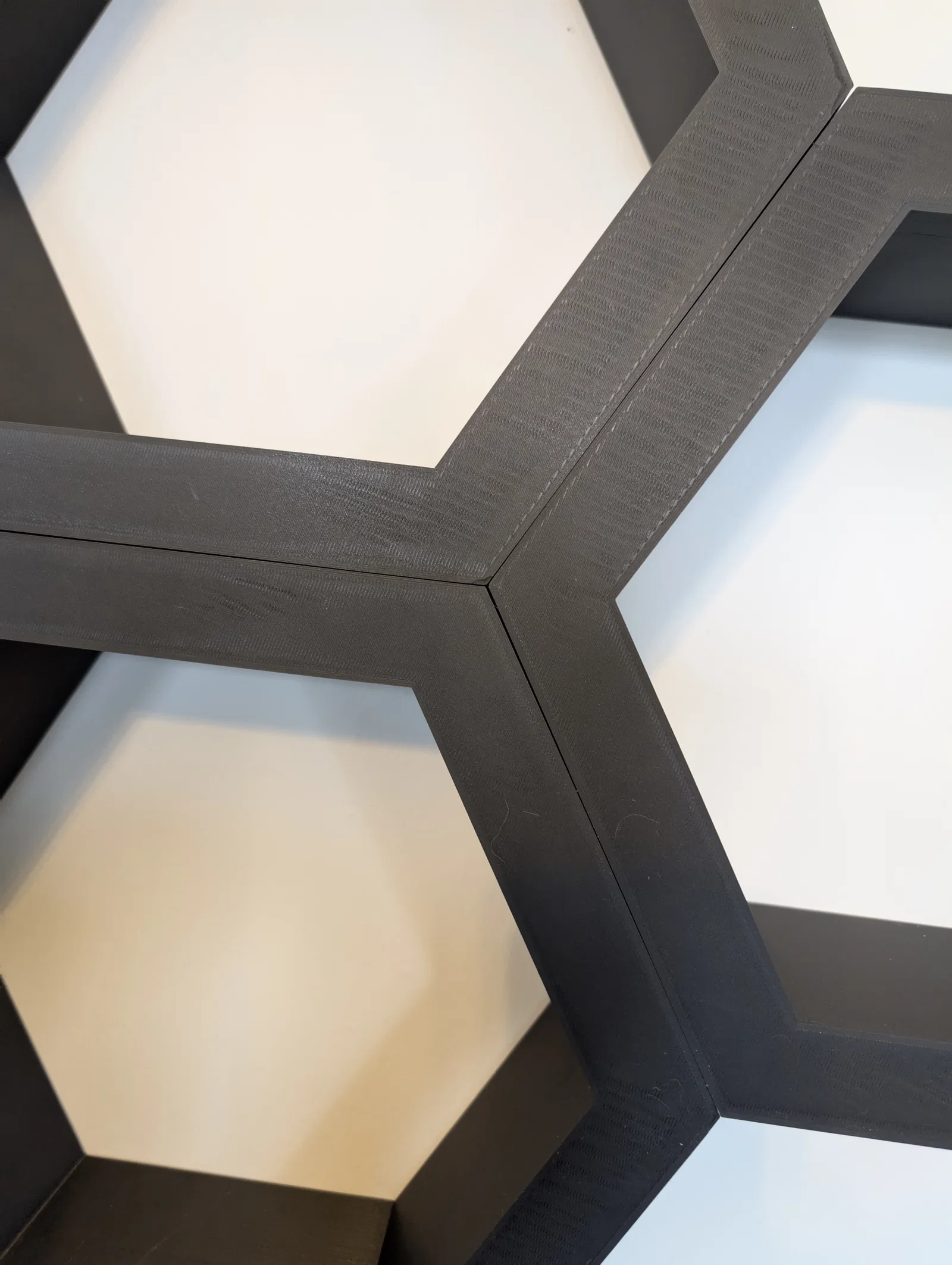

Các kệ khớp nối hoàn hảo với nhau nhờ các miếng chèn. Khi lắp đặt, bạn chỉ cần bắt một con vít vào tường tại vị trí muốn đặt kệ. Hãy đảm bảo đặt miếng chèn nối vào vị trí bạn muốn kết nối các kệ, gắn một chi tiết vào, rồi kết nối kệ tiếp theo với dưỡng định vị đã gắn sẵn. Trượt vào đúng vị trí và đảm bảo kệ cơ sở đã cân bằng. Sau đó, bạn chỉ cần gõ nhẹ vào kệ mới có gắn dưỡng định vị để tạo vết lõm trên tường thạch cao. Sau khi bắt con vít thứ hai, các kệ tiếp theo sẽ được gắn vào rất dễ dàng.

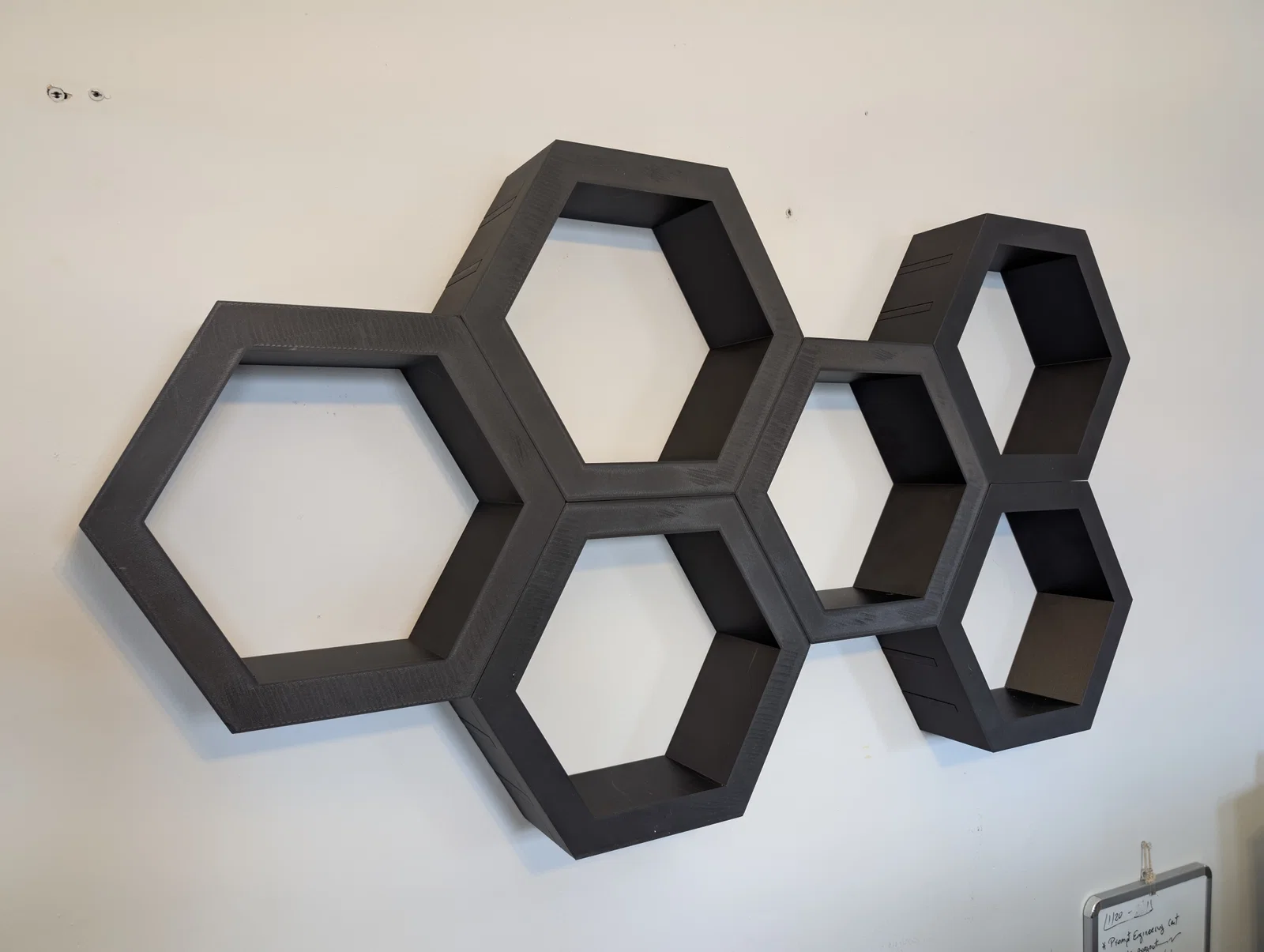

Một cách lắp khác là lắp ráp hoàn chỉnh toàn bộ hệ thống kệ, nhờ một người khác giữ giúp áp vào tường rồi gõ vào những kệ có gắn dưỡng định vị. Mình đã thử cách này và nó hoạt động cực kỳ hiệu quả. Chỉ những kệ phía trên cùng là cần bắt vít thôi nha.

CẬP NHẬT 15/03/2025:

Theo yêu cầu, mình đã làm thêm phiên bản 250mm x 250mm x 250mm (cho máy Bambu X1C, P1S, P1P, Prusa MK3, Prusa MK4…)

• Mình đã thu nhỏ kích thước kệ và đảm bảo vít/tắc kê loại nhỏ vẫn có thể vừa với lỗ bắt vít.

CẬP NHẬT 27/03/2025:

Theo yêu cầu, mình đã làm thêm phiên bản 180mm x 180mm x 180mm (cho máy Bambu A1 Mini, Prusa Mini)

• Kệ đã được thu nhỏ.
• Các rãnh kết nối kệ được dịch chuyển ra ngoài tâm thêm 8mm để mở rộng vùng chịu lực.
• Độ dày của dưỡng định vị (Location Jig) được tăng lên một chút để tránh bị gãy do thu nhỏ tỉ lệ.

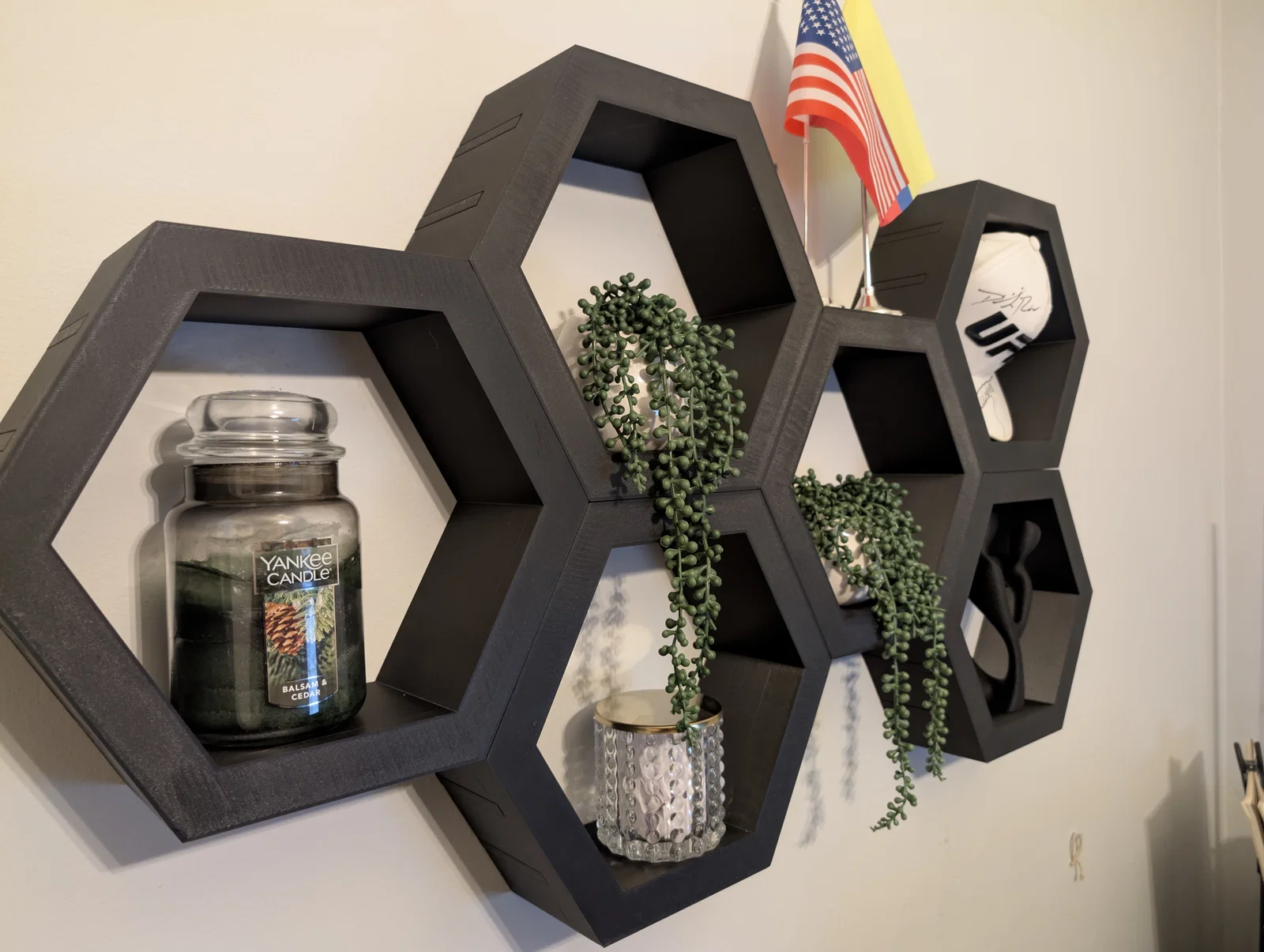

Đừng quên đăng hình các tác phẩm của bạn nhé! Mình rất muốn xem những cách phối màu mà mọi người tạo ra!
