File STEP cho PCB chuột gaming Zaunkoenig M3K

Đây là file STEP của bo mạch (PCB) cho chuột Zaunkoenig M3K. File này không dùng để in 3D, mà hỗ trợ bạn thiết kế lớp vỏ chuột gaming tùy chỉnh cho bo mạch M3K này.

Một vài lưu ý về các loại ốc vít sử dụng cho PCB M3K (giống hệt với PCB M2K):

• Chúng tôi dùng hai ốc T6 M2 ở mặt trước trái và phải; dùng để điều chỉnh độ cao của PCB M3K (mỗi con nặng 0,159 g).

• Chúng tôi dùng ba ốc T6 M2 để bắt vỏ đáy M3K vào vỏ sợi carbon M3K (mỗi con nặng 0,196 g).

• Chúng tôi dùng hai ốc T4 M2 để bắt PCB M3K vào vỏ đáy M3K (mỗi con nặng 0,106 g).

• Xem video hướng dẫn tháo lắp M2K của BeardedBob để biết thêm chi tiết (video này cũng áp dụng được cho M3K).

Lưu ý về khoảng cách giữa cảm biến và bề mặt di chuột:

PixArt trong tài liệu kỹ thuật 3360 (cũng như trong tài liệu 3399 không công khai) khuyến nghị «Khoảng cách từ mặt phẳng chuẩn của thấu kính đến bề mặt di» tối thiểu là 2,2 mm, tối đa 2,6 mm với giá trị tiêu chuẩn là 2,4 mm.

Tổng quan trọng lượng:

• PCB M3K (bao gồm thấu kính): 6,7 g

• Con lăn M3K: 0,9 g

• Tổng bảy con ốc: 1,118 g

Một vài lưu ý về dây cáp cho PCB M3K (giống hệt PCB M1K/M2K):

• Sơ đồ chân (Pinout): Dây đen (nối đất/ground) cắm vào giắc Molex sao cho gần cảm biến nhất, tiếp theo là vàng (D+), trắng (D-) và đỏ (5 Volt).

• Đường kính cáp M3K là 2,0 mm ±0,1 mm.

• Crimp: Các đầu kim loại nhỏ gắn ở cuối mỗi sợi dây gọi là crimp. Crimp trên cáp M3K do Molex sản xuất thuộc dòng Pico-Lock (MPN: 5040520298).

• Giắc cắm crimp (Receptacle): Phần nhựa đen để cắm bốn dây đã bấm đầu crimp vào (MPN: 5040510401).

• Chân cắm trên PCB (Header): Đây là phần được hàn sẵn trên PCB M3K, nên bạn thường không cần mua thêm nếu chỉ mod với PCB M3K (MPN: 5040500491).

• Kìm bấm đầu dây: Kìm chính hãng có giá 540 USD, khá đắt đỏ (MPN: 0638270900). Nếu chỉ bấm một sợi cáp thì không đáng đầu tư. Hãy chọn Engineer PA-09 hoặc PA-11 (xem bài viết này để so sánh).

• Nếu muốn dùng cáp khác, hãy xem hướng dẫn của kyleirelandtech về cách lắp Enncoo AirCord vào M2K; hướng dẫn này cũng dùng được cho M3K.

Một vài lưu ý về khả năng mod của PCB M3K:

Bạn có thể sửa đổi PCB M3K thông qua firmware mã nguồn mở của M3K hoặc tận dụng các lỗ castellated (những lỗ khuyết tròn mạ vàng ở các cạnh PCB).

Lưu ý rằng PCB M2K thực tế gồm hai bo mạch riêng biệt. Bộ mã hóa con lăn và nút cuộn nằm trên một PCB riêng, nối với bo mạch chính bằng đầu nối Board-to-Board (Molex SlimStack).

Trên M3K có nhiều lỗ castellated. Tất cả tín hiệu quan trọng đều được tách ra (ví dụ: NRESET, NCS, MISO và MOSI cho giao tiếp SPI giữa cảm biến và MCU). Chúng tôi cũng đã tách các chân MCU chưa sử dụng. Ví dụ, PA4 và PA5 có thể dùng để gắn thêm nút bấm (tuy nhiên cần sửa firmware).

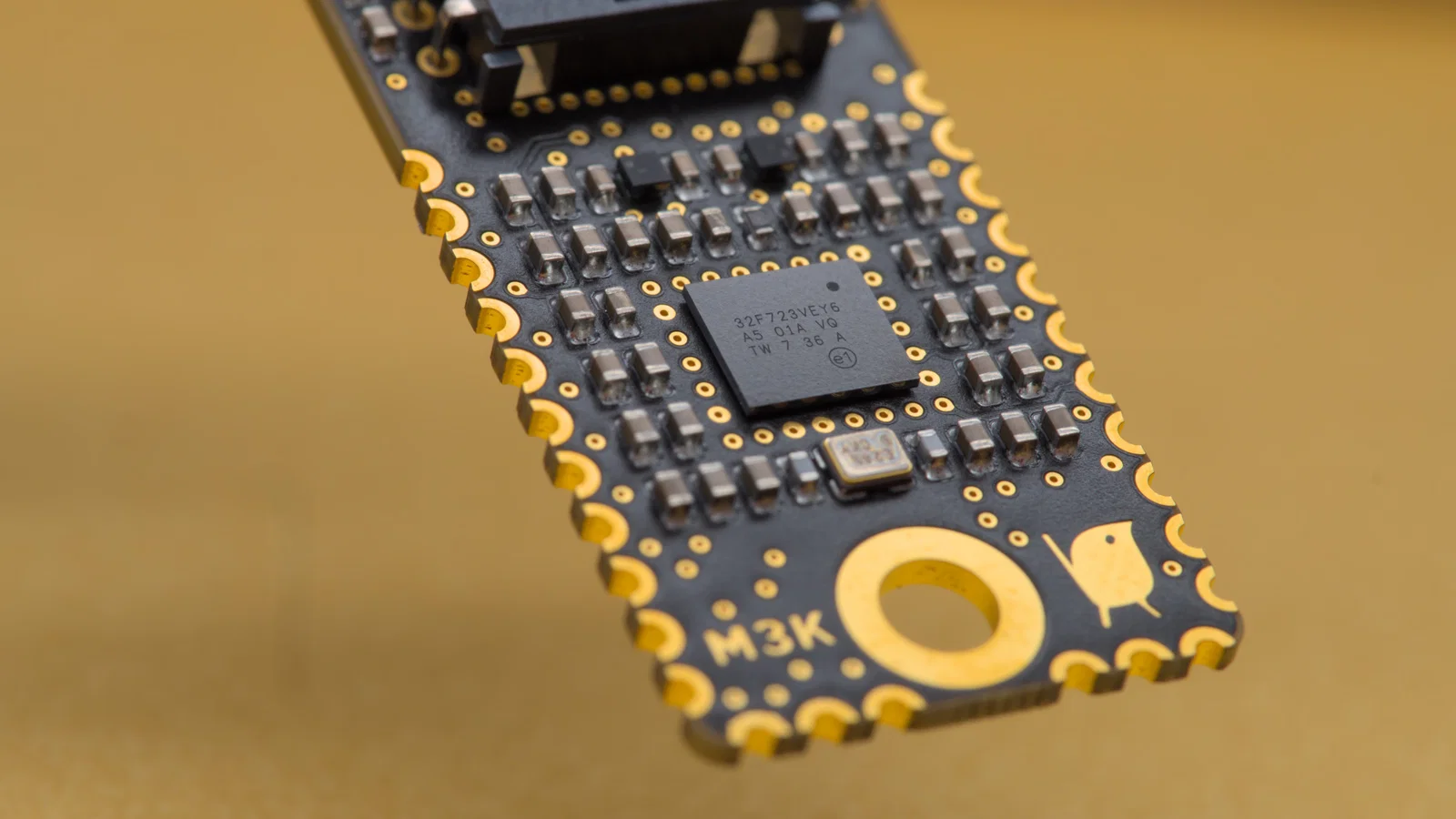

Đây là ảnh chụp sơ đồ chân các lỗ castellated ở đáy PCB M3K:

Ảnh dưới đây hiển thị sơ đồ chân cho các lỗ castellated ở giữa PCB M3K:

Xem ảnh này để biết sơ đồ chân cho các lỗ castellated của PCB con lăn:
