Đồng hồ đeo tay đồng hồ mặt trời (Sundial Wristwatch v2.0)

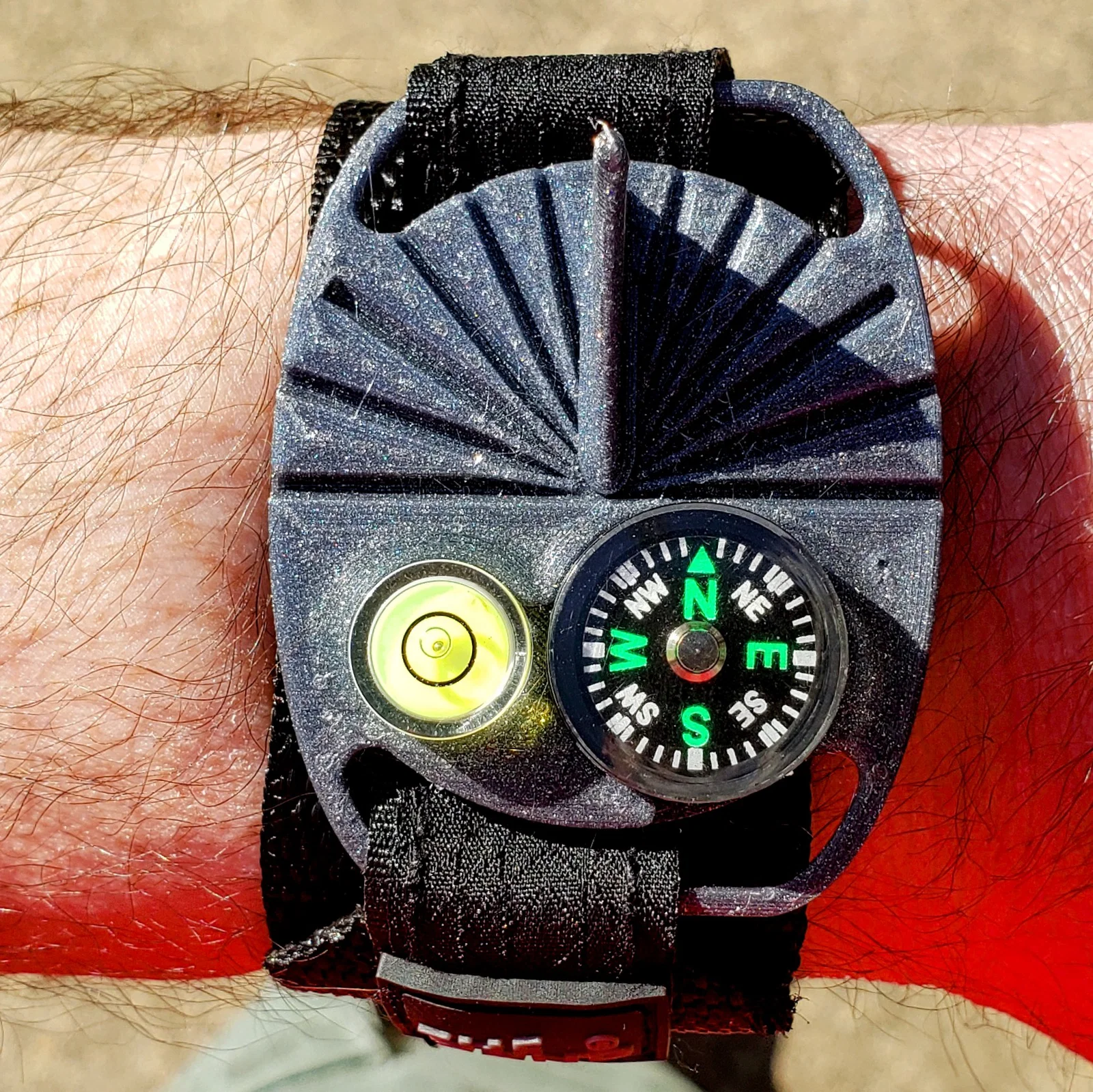

Sundial Wristwatch v2.0 là đồng hồ mặt trời đeo tay, có kèm compass và bubble level để canh đúng hướng khi dùng. Thiết kế tối ưu lại gnomon cố định và vạch giờ dạng rãnh, kèm nhiều phiên bản theo vĩ độ.
Mô tả
Cuộc thi Timekeepers của Prusa [https://www.prusaprinters.org/contest/11-timekeepers] và thêm chút thời gian rảnh do kỳ nghỉ Memorial Day [https://en.wikipedia.org/wiki/Memorial_Day] là dịp để mình quay lại mẫu sundial wristwatch của mình.
Những thay đổi lớn bạn có thể thấy gồm
- Làm gnomon thành phần cố định của mặt đồng hồ, thay vì một món phải cất đi rồi dựng lên
- Biến các vạch giờ thành dạng “rãnh” thay vì “gờ”
Phần hậu trường thì mình đã refactor lại thiết kế để dễ đổi vĩ độ (latitude) hơn. Giờ trong Fusion 360 mình chỉ cần chỉnh một tham số.
Để bắt đầu, mình có kèm
- 32⁰ (Jerusalem)
- 39⁰ (Washington DC)
- 50⁰ (Prague)
Shopping List
- Miếng compass insert mình dùng: https://www.amazon.com/gp/product/B0052CEFMU
- Bubble level mình dùng: https://www.amazon.com/gp/product/B07M9RFT97/
- Dây watchband mình dùng: https://www.amazon.com/gp/product/B01APUQHR4/
Assembly
Trên máy in của mình, phần compass và bubble level lắp kiểu press fit, nhưng mình thấy nếu lỡ va nhẹ cổ tay thì đôi khi nó rớt ra, nên mình chấm một giọt keo 502 (super-glue) để cố định.
Nếu bạn thấy mấy món insert không vừa, thì chỉ cần chỉnh scale trong slicer là xong.
UPDATE 01 JUN 2021
Nếu bạn là một trong năm người đã tải thiết kế này rồi thì cho mình xin lỗi. Sáng nay mình kiểm tra lại phép tính và phát hiện lúc đặt các vạch giờ trên mặt dial, mình đã dùng tangent của vĩ độ (thay vì sine). Mình đã upload các file đã sửa đúng.
UPDATE 02 JUN 2021
Chỉnh thêm một chút phần lỗ gắn compass để nó khít hơn. Nếu bạn thấy bản bạn đã in ổn rồi thì không cần tải lại. Nếu bạn đang bực vì compass hơi lỏng thì file mới có thể giúp được.
Mình hứa (B\"N) là lần này xong thiệt. Tất nhiên, nếu bạn hỏi mình ngày hôm qua thì mình cũng sẽ nói y chang vậy…
UPDATE 08 MAY 2025
Bổ sung
- 34⁰ (Atlanta)
- 35⁰ (Little Rock)
- 40⁰ (Philadelphia)
- 41.5⁰ (Cleveland)
- 45⁰ (Minneapolis)
- 60⁰ (Oslo)
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
