Giá đỡ cuộn nhựa phía sau cải tiến cho BambuLabs X1/X1C
Đây là mẫu giá đỡ cuộn nhựa phía sau được cải tiến dành cho BambuLabs X1/X1C. Thiết kế này giúp giảm ma sát, loại bỏ tiếng rít khó chịu khi in và vẫn tương thích hoàn toàn với hệ thống AMS.
Mô tả

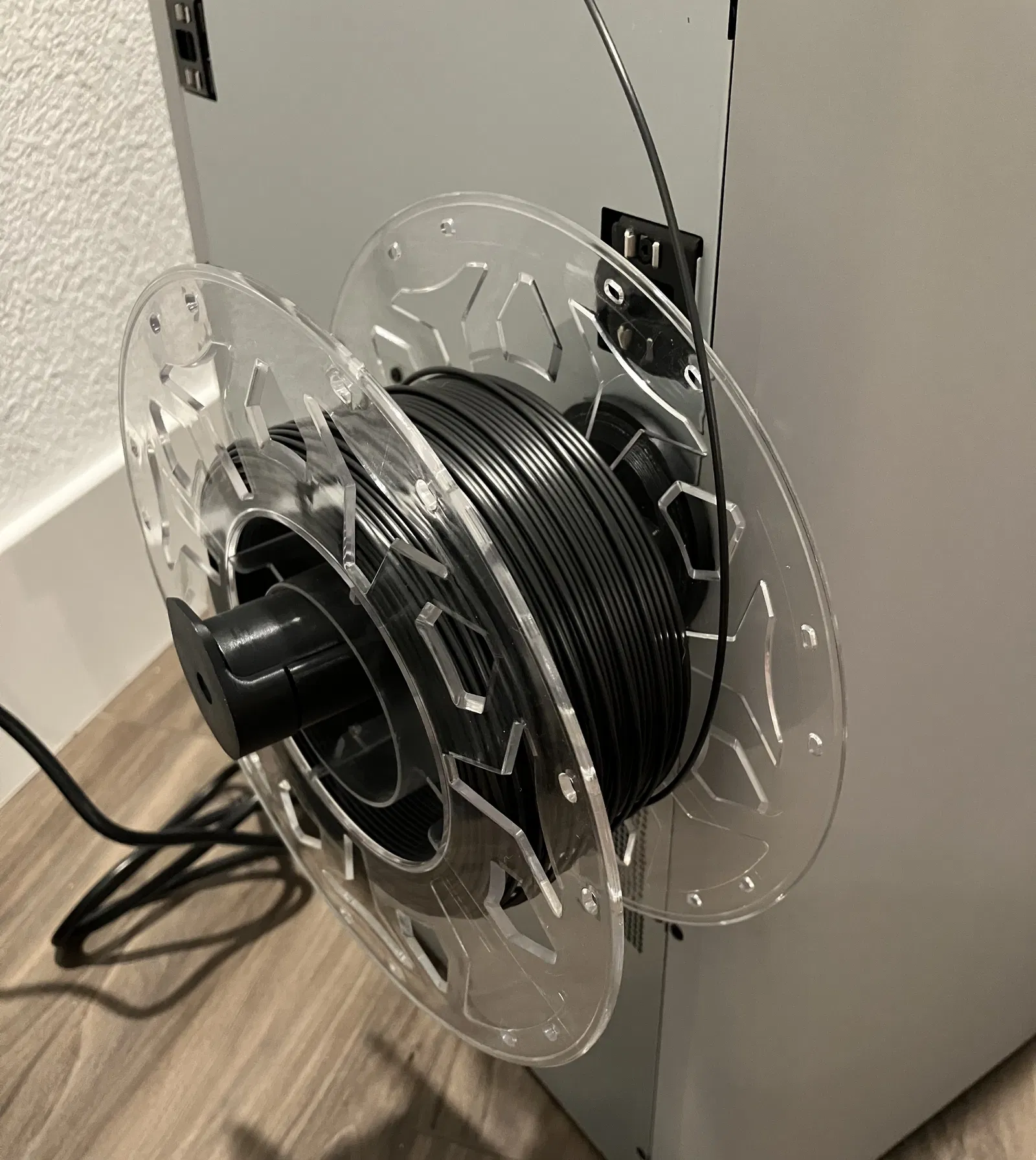

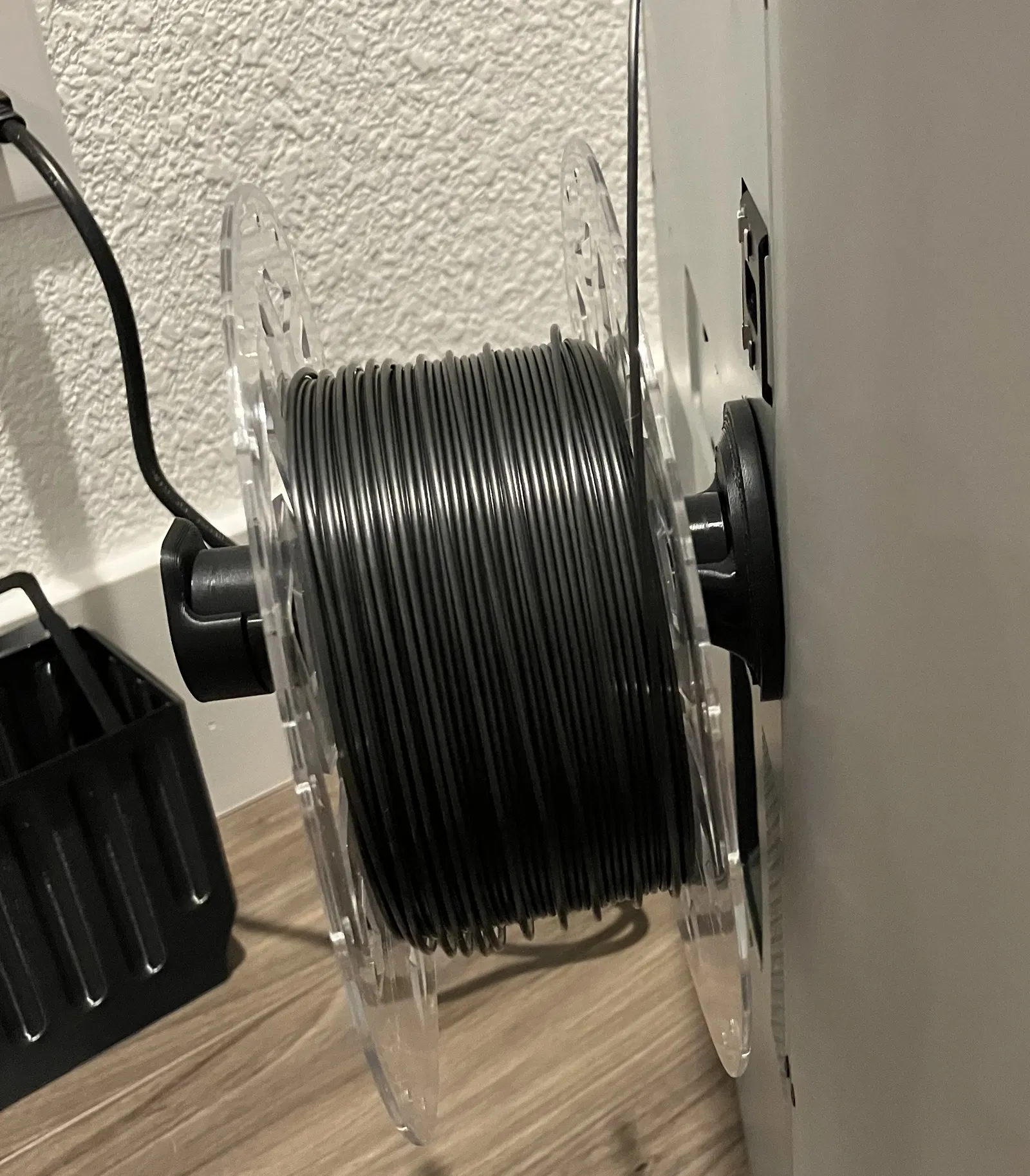

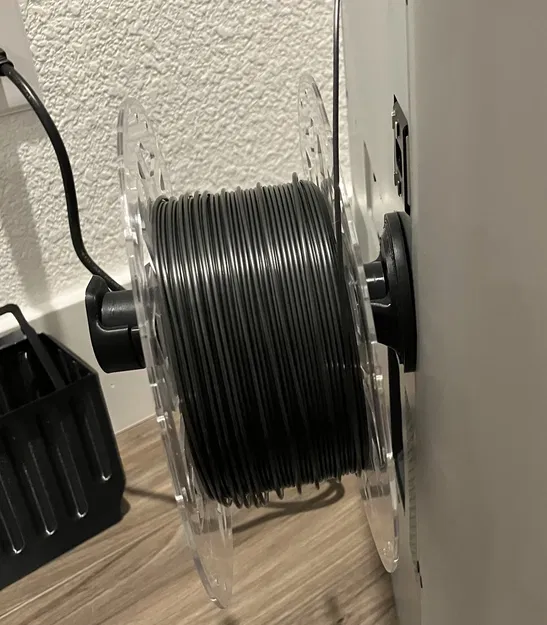

Với giá đỡ cuộn nhựa phía sau bằng kim loại đi kèm máy, đôi khi mình bị tiếng rít khó chịu mỗi khi cuộn nhựa xoay trên đó. Vì thế, mình quyết định thiết kế lại một giá đỡ cải tiến hơn để khắc phục tình trạng này. Giá đỡ mới giúp giảm ma sát đáng kể mà vẫn đảm bảo chừa chỗ cắm dây cho hệ thống AMS.
Mình đã in mẫu này bằng thiết lập 0.2 tiêu chuẩn của Bambu Labs trên máy X1C với chất liệu Overture Black PLA.

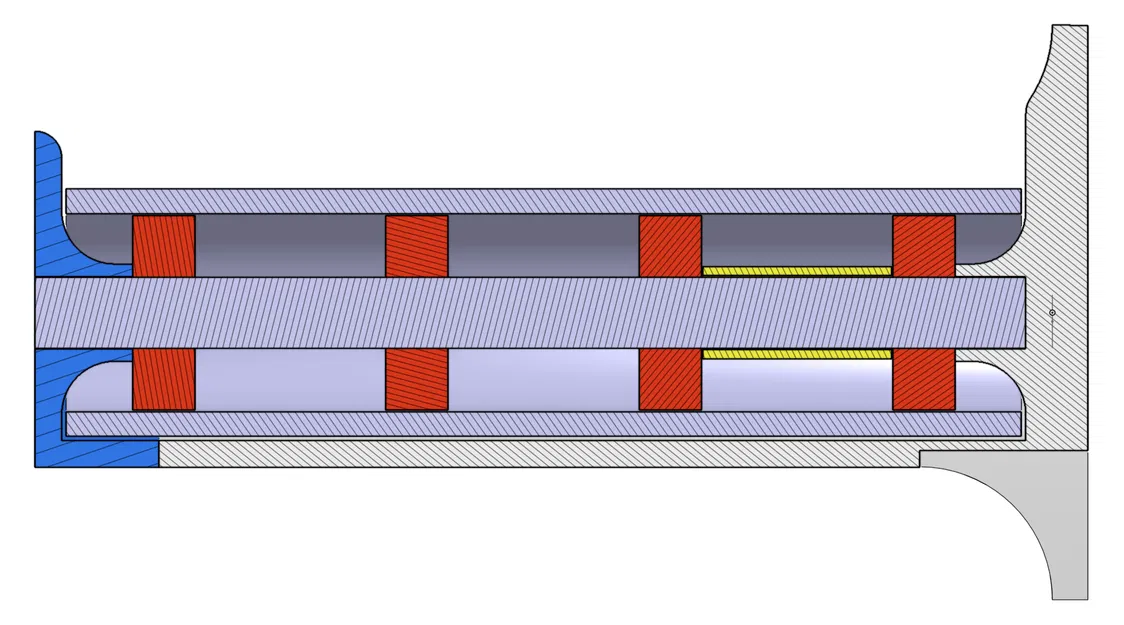

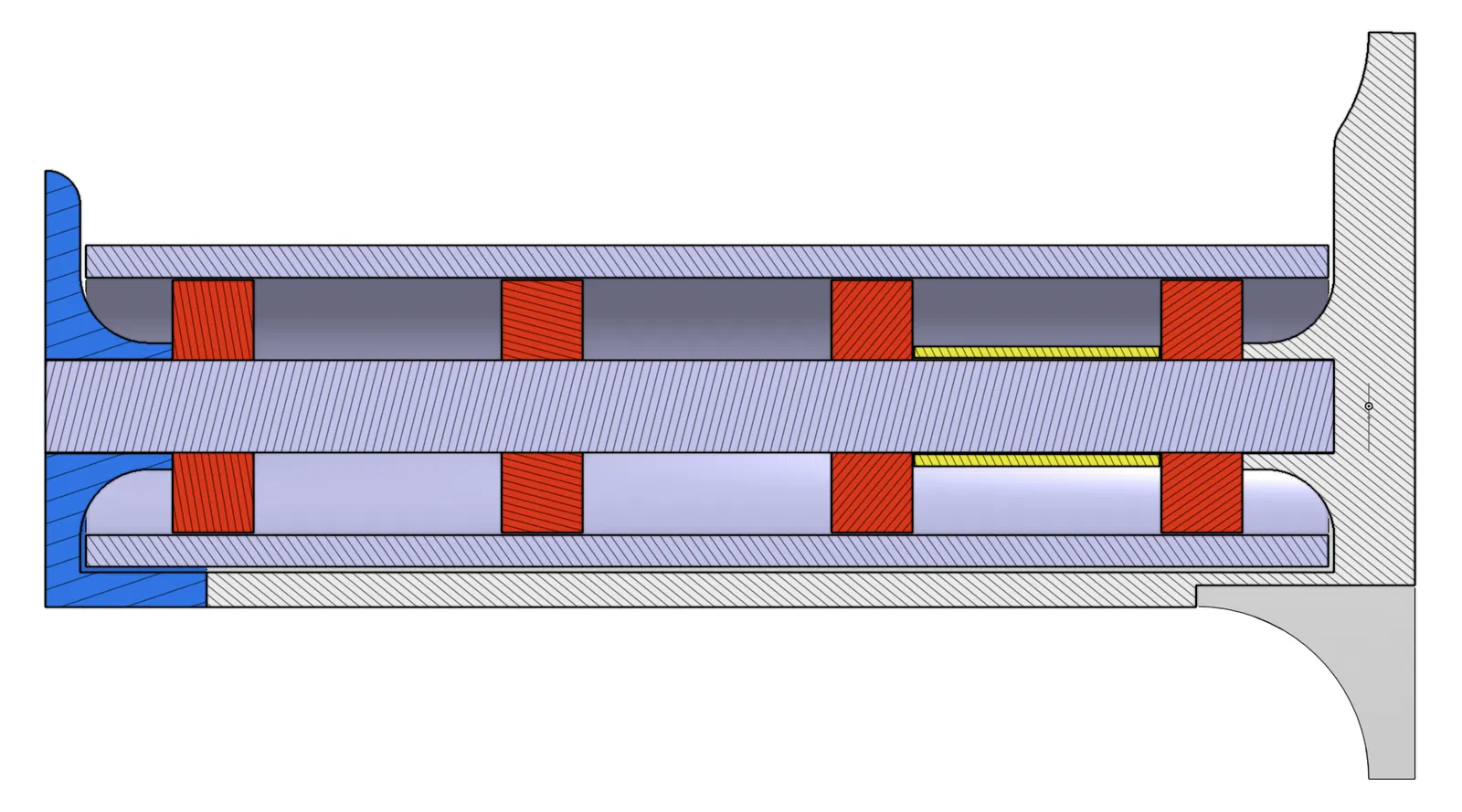

Giá đỡ này sử dụng lại ốc vít có sẵn của máy và cần thêm 4 vòng bi 608-2RS (loại vòng bi trượt patin tiêu chuẩn 8mm x 22mm x 7mm).
Nếu mọi người có góp ý gì để sản phẩm hoàn thiện hơn, hãy để lại bình luận cho mình biết nhé.

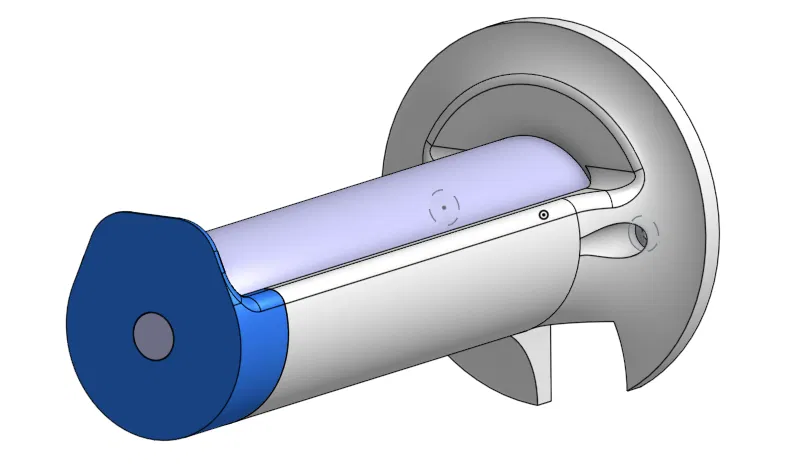

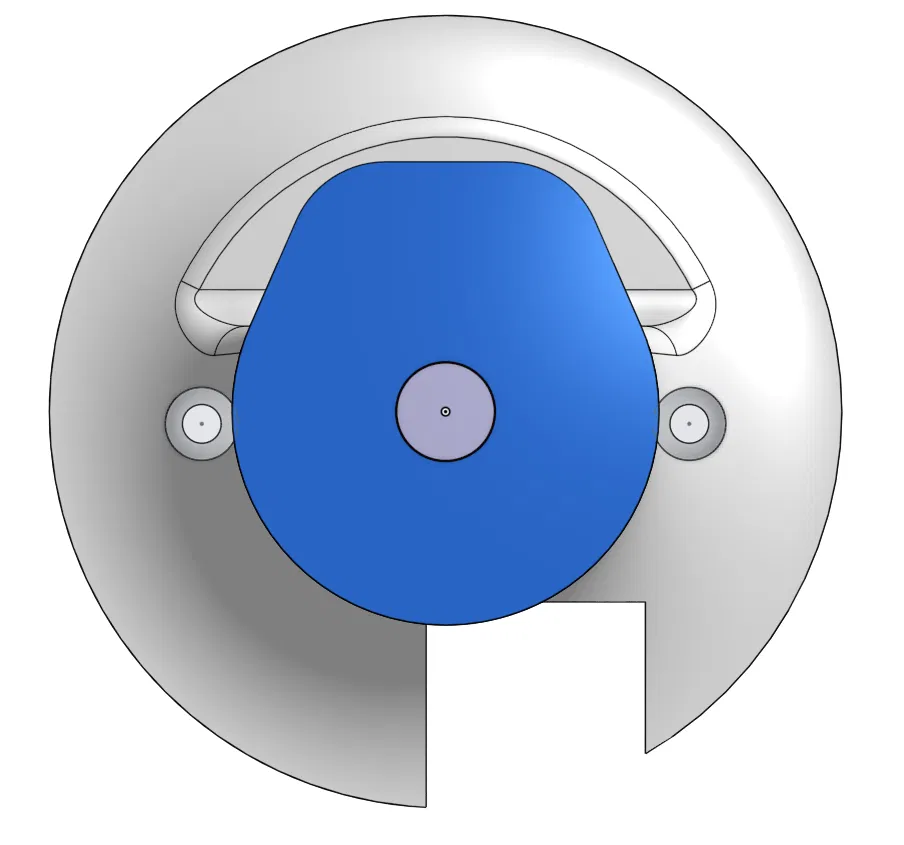

Mình cũng đã đính kèm các tệp STEP để anh em có thể tùy ý chỉnh sửa lại theo ý thích. Đây là link tệp trên trình chỉnh sửa OnShape CAD.
