Hộp đựng Heltec T114 (Meshtastic) tùy chỉnh pin 2200mAh

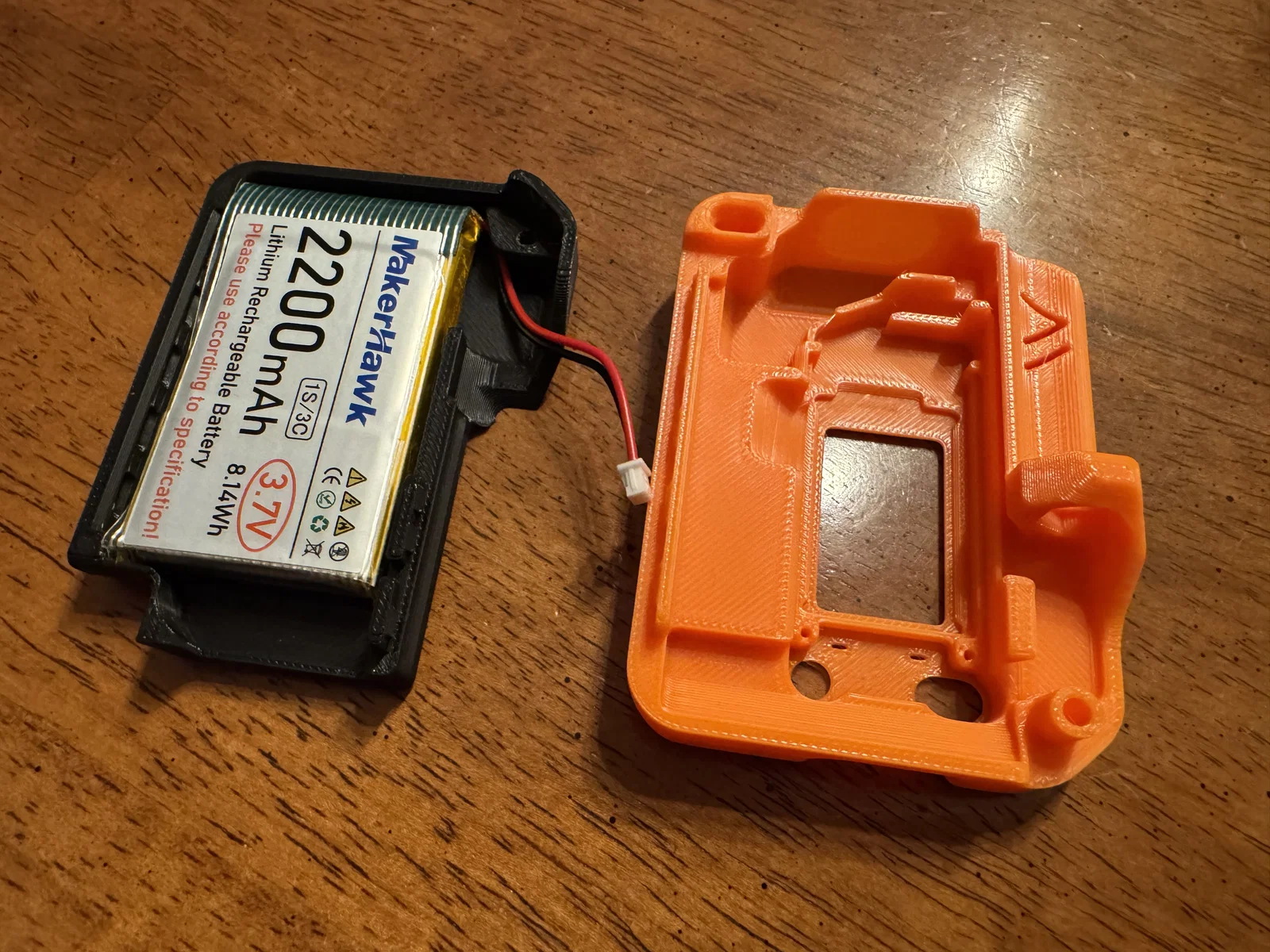

Hộp đựng Heltec T114 cho dự án Meshtastic kết hợp pin dung lượng cao. Nếu anh em đang sở hữu bộ Heltec Mesh Node T114 (Rev. 2.0) và muốn nâng cấp thời lượng sử dụng cho các chuyến đi dã ngoại hay thực hiện dự án Meshtastic, thì đây chính là phụ kiện không thể thiếu. Thiết kế này là phiên bản cải tiến, được tối ưu hóa không gian để anh em có thể lắp đặt thêm viên pin LiPo 3.7V 2200mAh của MakerHawk ngay bên trong hộp.

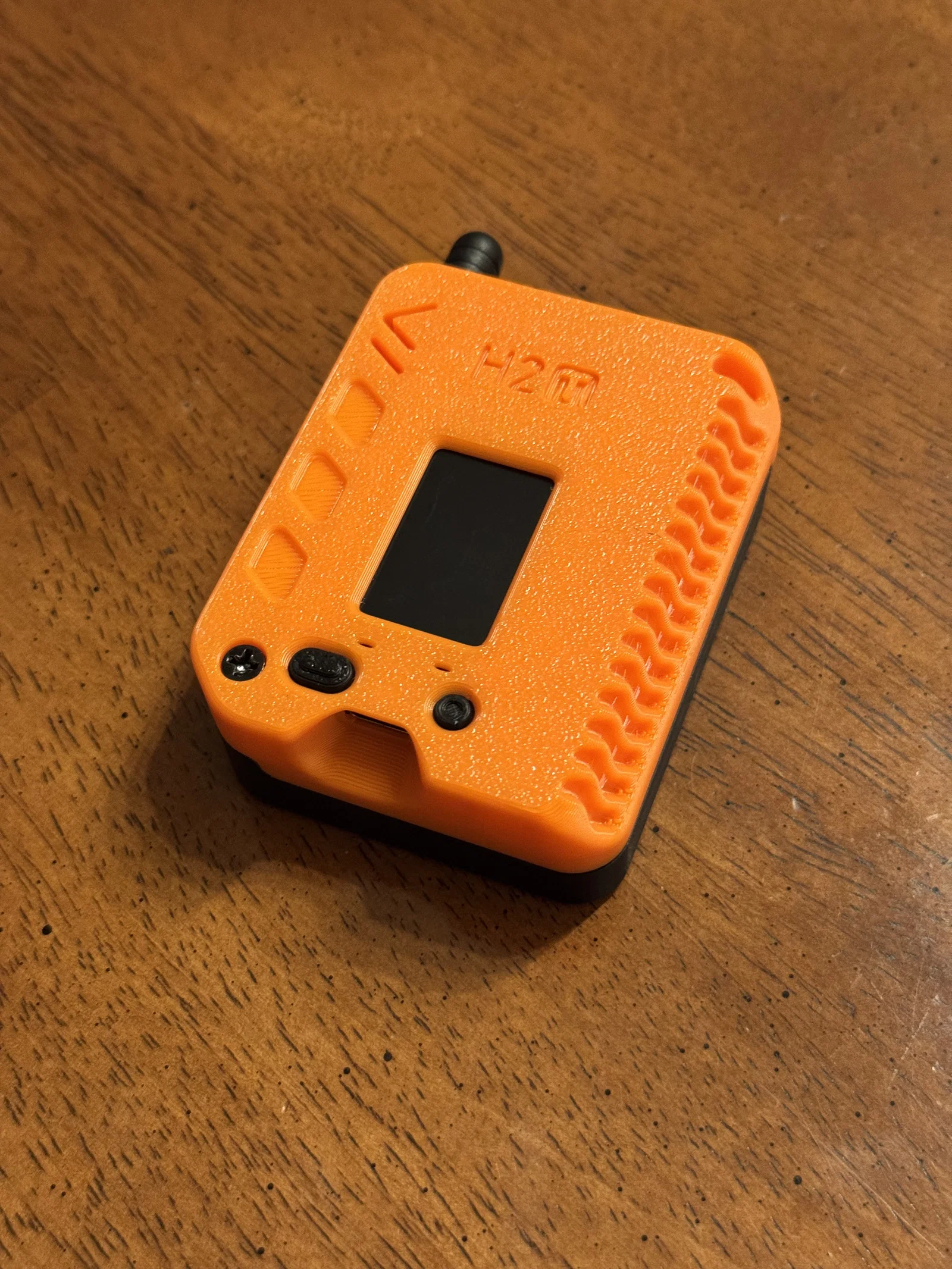

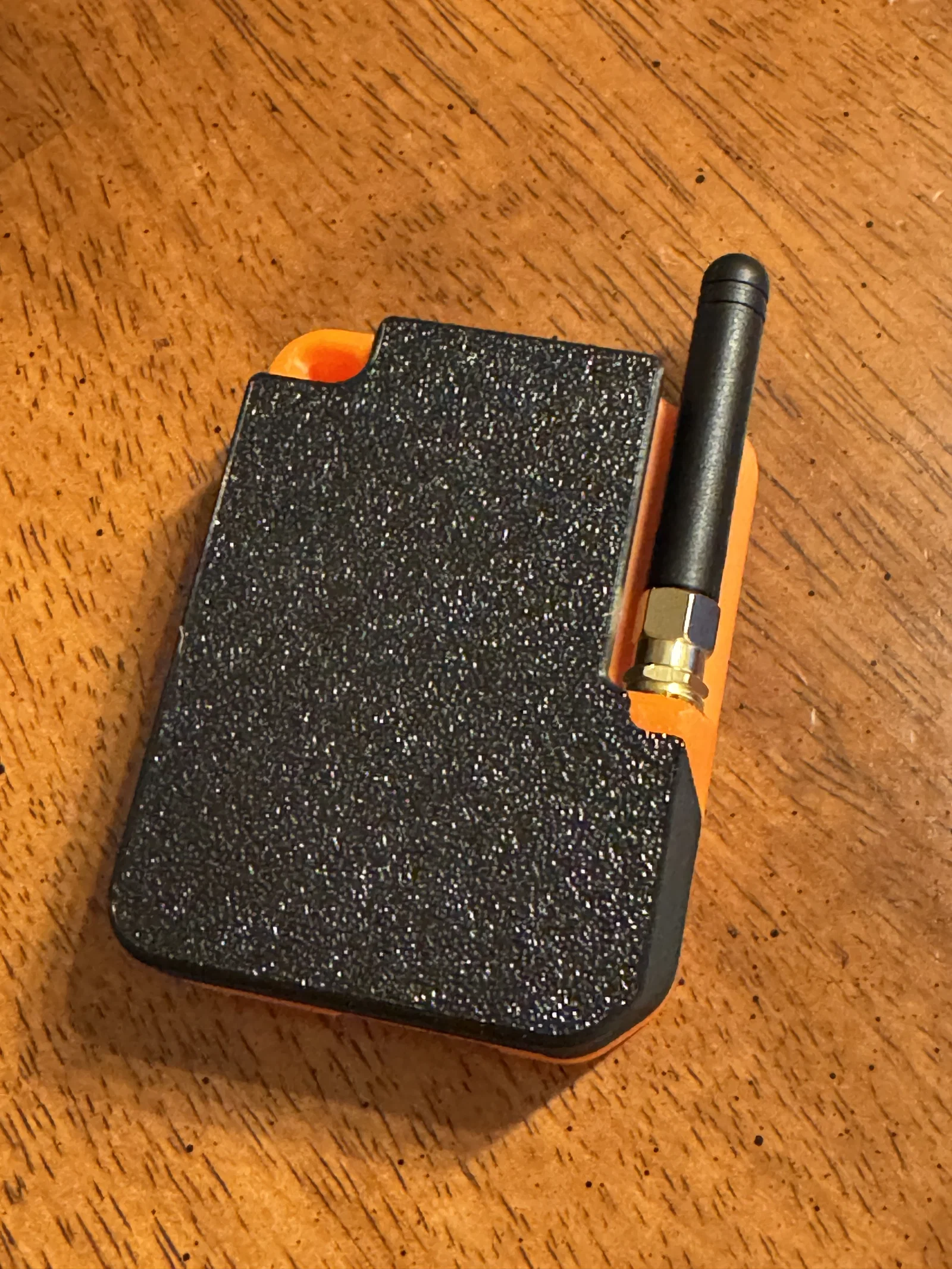

Sản phẩm được gia công với độ chính xác cao, đảm bảo các linh kiện điện tử nằm gọn gàng và được bảo vệ chắc chắn. Phần vỏ hộp không chỉ giữ máy cố định mà còn chừa khoảng trống hợp lý cho việc đi dây nguồn từ pin vào board mạch một cách gọn gàng, tránh bị cấn hay đứt dây. Đây là một giải pháp hoàn hảo để anh em biến chiếc node của mình thành một thiết bị di động bền bỉ, sẵn sàng cho mọi thử thách ngoài trời mà không lo vấn đề hết pin giữa chừng.

Việc lắp ráp bộ này khá đơn giản, anh em chỉ cần chuẩn bị thêm ốc vít phù hợp và kỹ năng hàn cơ bản để kết nối pin. Với thiết kế nhỏ gọn, nó không làm tăng quá nhiều kích thước tổng thể, giúp anh em dễ dàng bỏ vào túi xách hoặc đeo bên người. Dưới đây là những điểm lưu ý để anh em in 3D mẫu này đạt chất lượng tốt nhất:

• Vật liệu đề xuất: Nên dùng PLA hoặc PETG để đảm bảo độ cứng cáp và khả năng chịu nhiệt tương đối tốt khi thiết bị hoạt động lâu dài.
• Layer height: Anh em nên để ở mức 0.2mm để đảm bảo các chi tiết gờ, lỗ ốc và khớp nối được in mịn và chính xác nhất.
• Độ lấp đầy (Infill): Nên để từ 20-30% với kiểu infill dạng lưới (grid) hoặc gyroid để cấu trúc vỏ hộp cứng cáp, chịu lực va đập tốt.
• Hỗ trợ (Supports): Cần bật hỗ trợ ở các vị trí khe cắm cổng sạc và lỗ ốc vít để đảm bảo các chi tiết này không bị lẹm hay biến dạng.
• Kiểm tra khớp nối: Sau khi in xong, hãy vệ sinh các ba-via nhựa thừa để đảm bảo việc đóng nắp hộp được kín khít, bảo vệ tốt các linh kiện bên trong.
• Lưu ý an toàn: Vì đây là hộp chứa pin LiPo, anh em nên đảm bảo các mối hàn được bọc cách điện kỹ lưỡng để tránh hiện tượng đoản mạch gây hỏng hóc thiết bị.

Hy vọng với mẫu thiết kế này, anh em sẽ có những trải nghiệm tuyệt vời hơn với hệ thống Meshtastic của riêng mình. Chúc anh em có những bản in thành công và dự án hoạt động ổn định!
