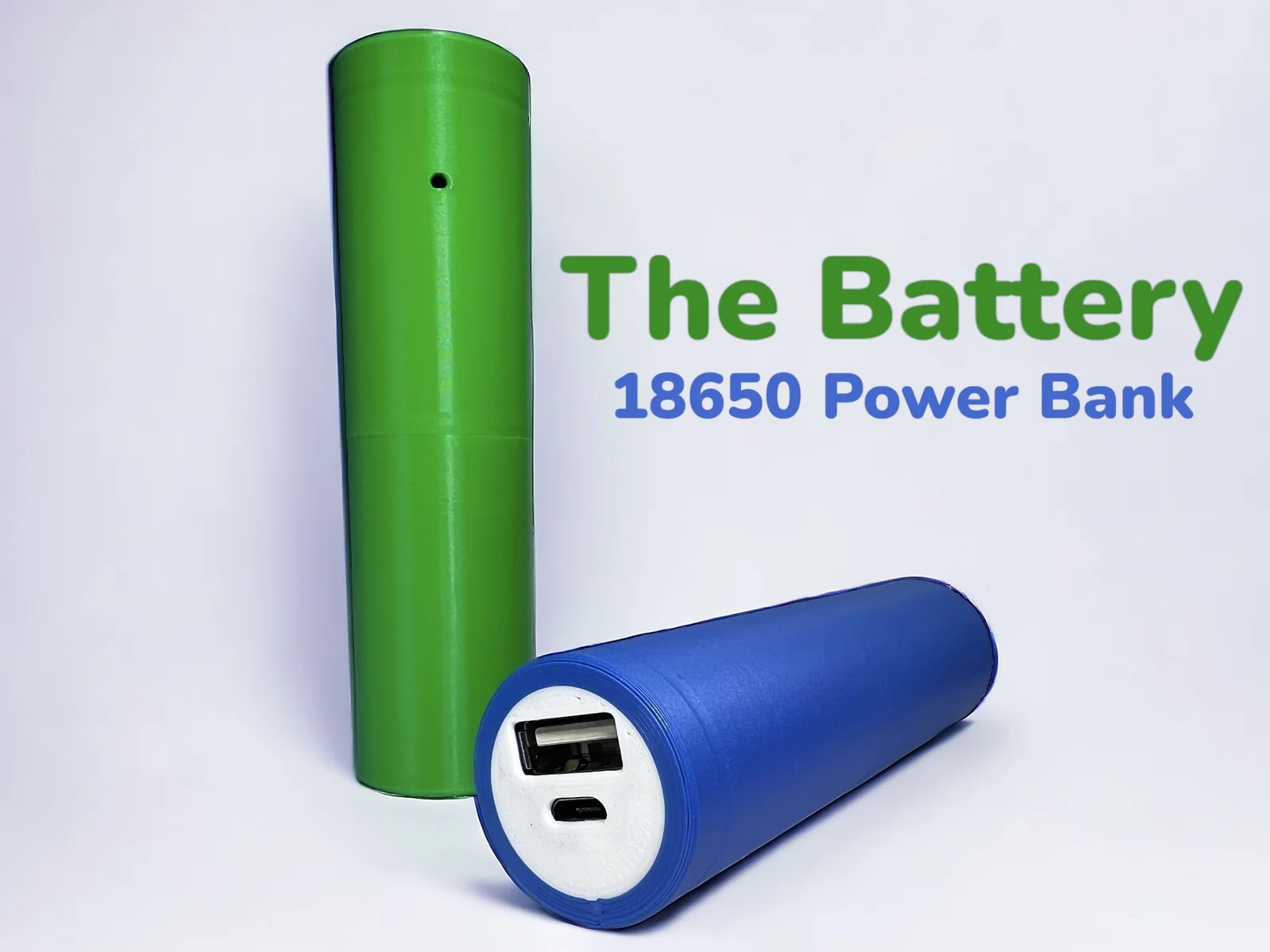

The Battery – Pin sạc dự phòng 18650 USB-C (Micro USB)
Mẫu power bank DIY tối giản dùng 1 cell 18650, thiết kế không cần ốc, không keo, không phải hàn. Kết nối dạng ren giúp tháo/lắp pin nhanh để tái sử dụng. Có nhiều biến thể USB-A/USB-C, kèm tuỳ chọn không lỗ LED.
Mô tả

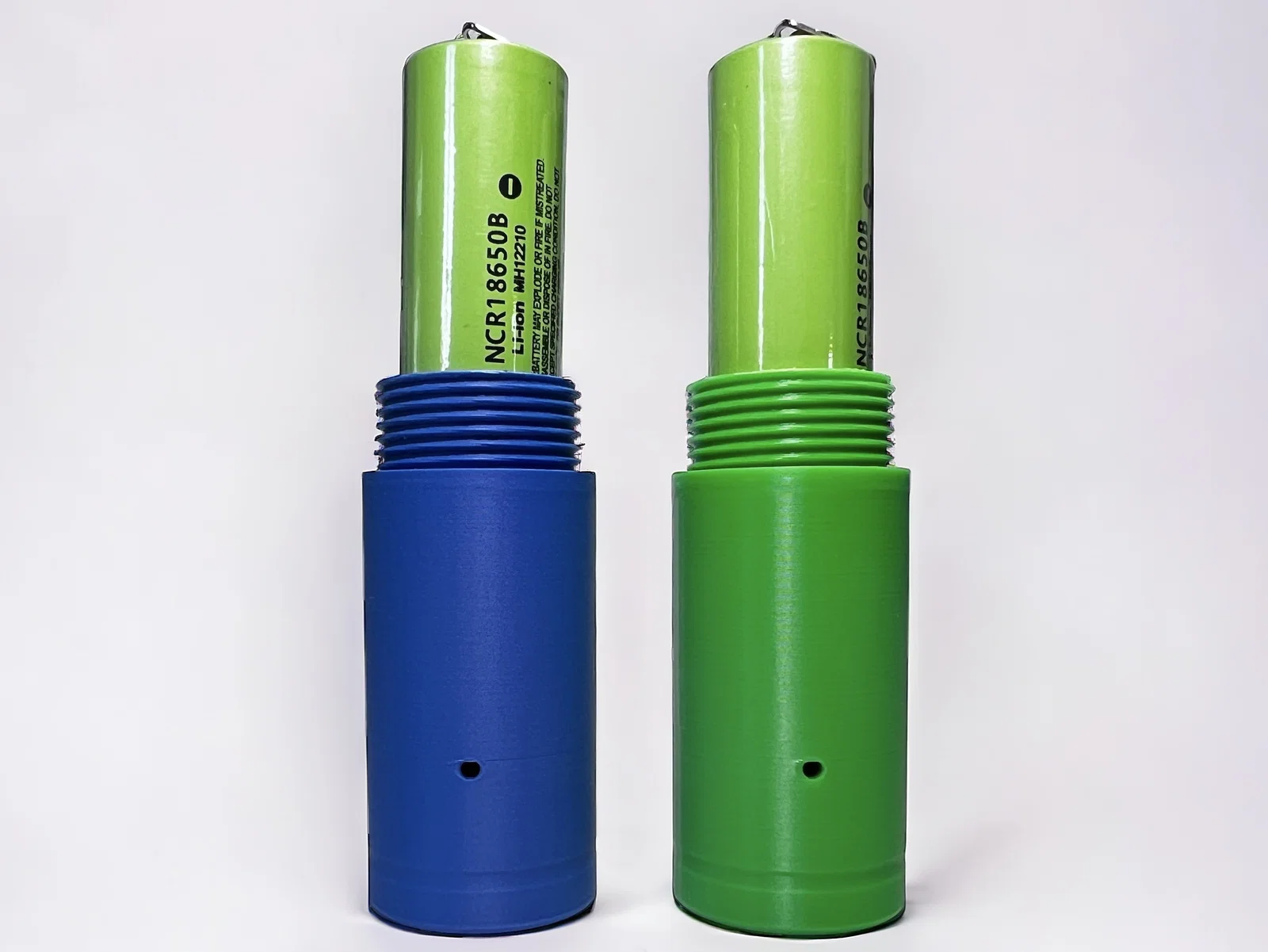

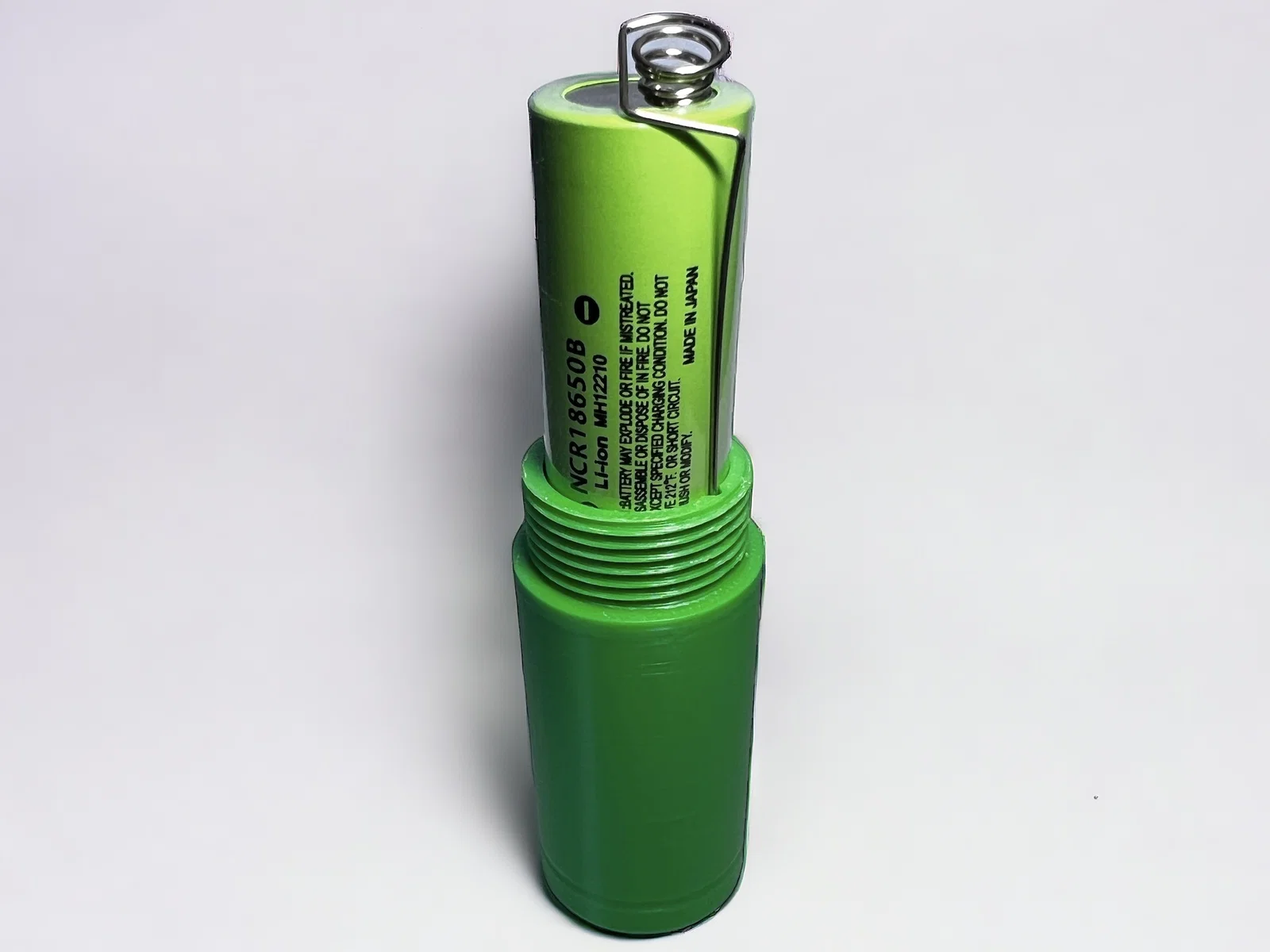

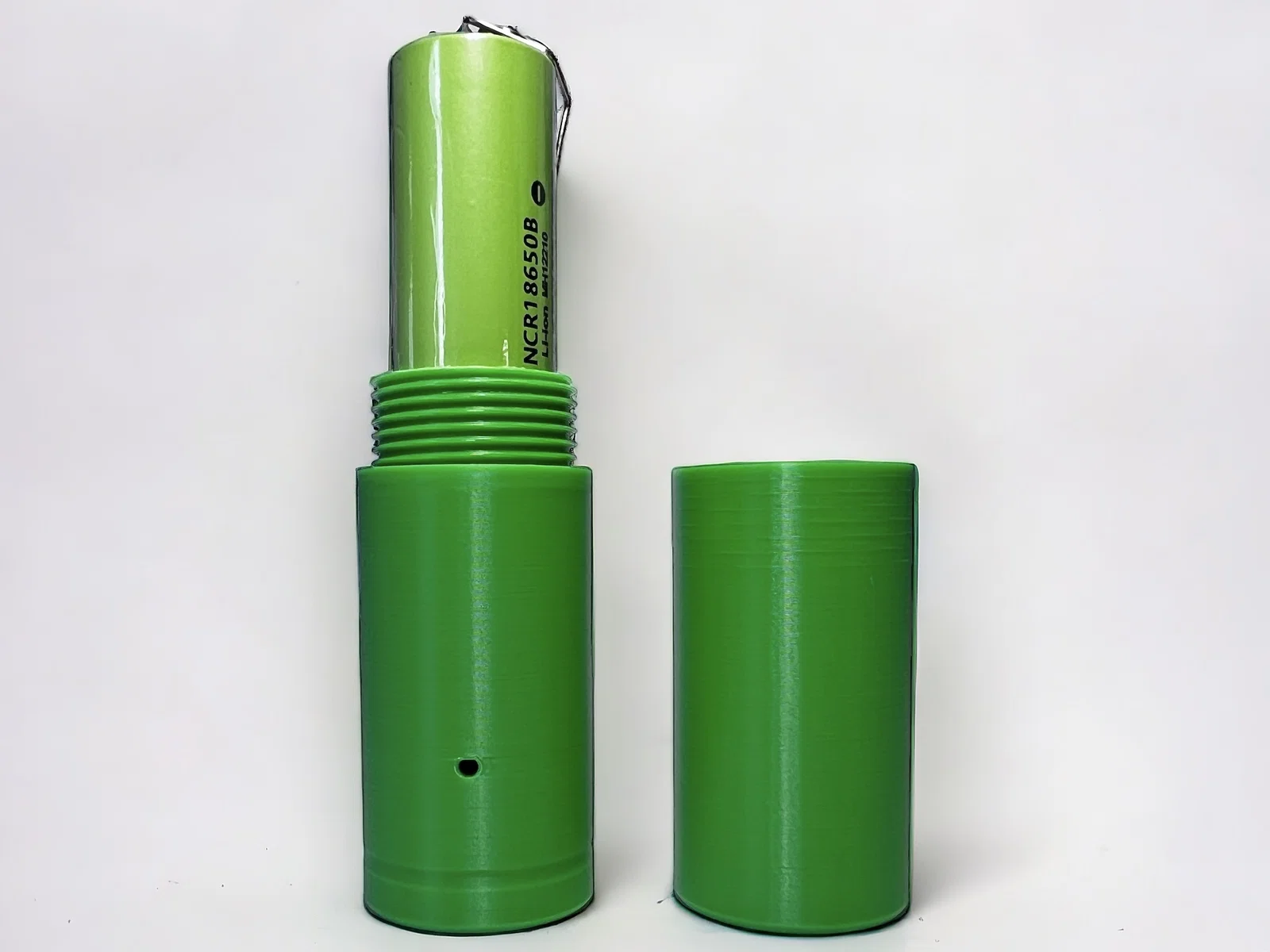

Thiết kế được lấy cảm hứng từ hình dáng pin 18650. Kết nối ren giúp bạn dễ dàng tháo pin ra và tái sử dụng cho các mục đích khác.
Nên in với chiều cao lớp 0.12 – 0.16 mm để ren lên đẹp và khớp tốt hơn.
Các thay đổi ở Version 2:
- Thêm 3 biến thể mới: USB-A + USB-C, USB-C đơn, USB-C đơn (đảo chiều)
- Thêm file không có lỗ LED
- Cải thiện đáng kể chất lượng file STL
Lưu ý: Các phiên bản USB Type-C vẫn chưa được test. Nếu bạn in và dùng được, cho mình biết với nha. Mình sẵn sàng chỉnh lại nếu cần.
Linh kiện cho tuỳ chọn không cần hàn (no-soldering):
- Pin Lithium sạc 18650 3400mAh: AliExpress
- Module Micro USB 134N3P có sẵn chân/tiếp điểm đã hàn: AliExpress
- Module USB Type-C 134N3P có sẵn chân/tiếp điểm đã hàn: AliExpress
Nếu bạn thích hàn (soldering):
- Pin Lithium sạc 18650 3400mAh: AliExpress
- Module Micro USB 134N3P: AliExpress
- Module USB Type-C 134N3P: AliExpress
- Dây 23 – 25 AWG
Nhớ chia sẻ thành phẩm của bạn, và cứ thoải mái remix thiết kế của mình nha.
