Khuôn giữ móc khóa khui bia cho xTool F1 (Lite)

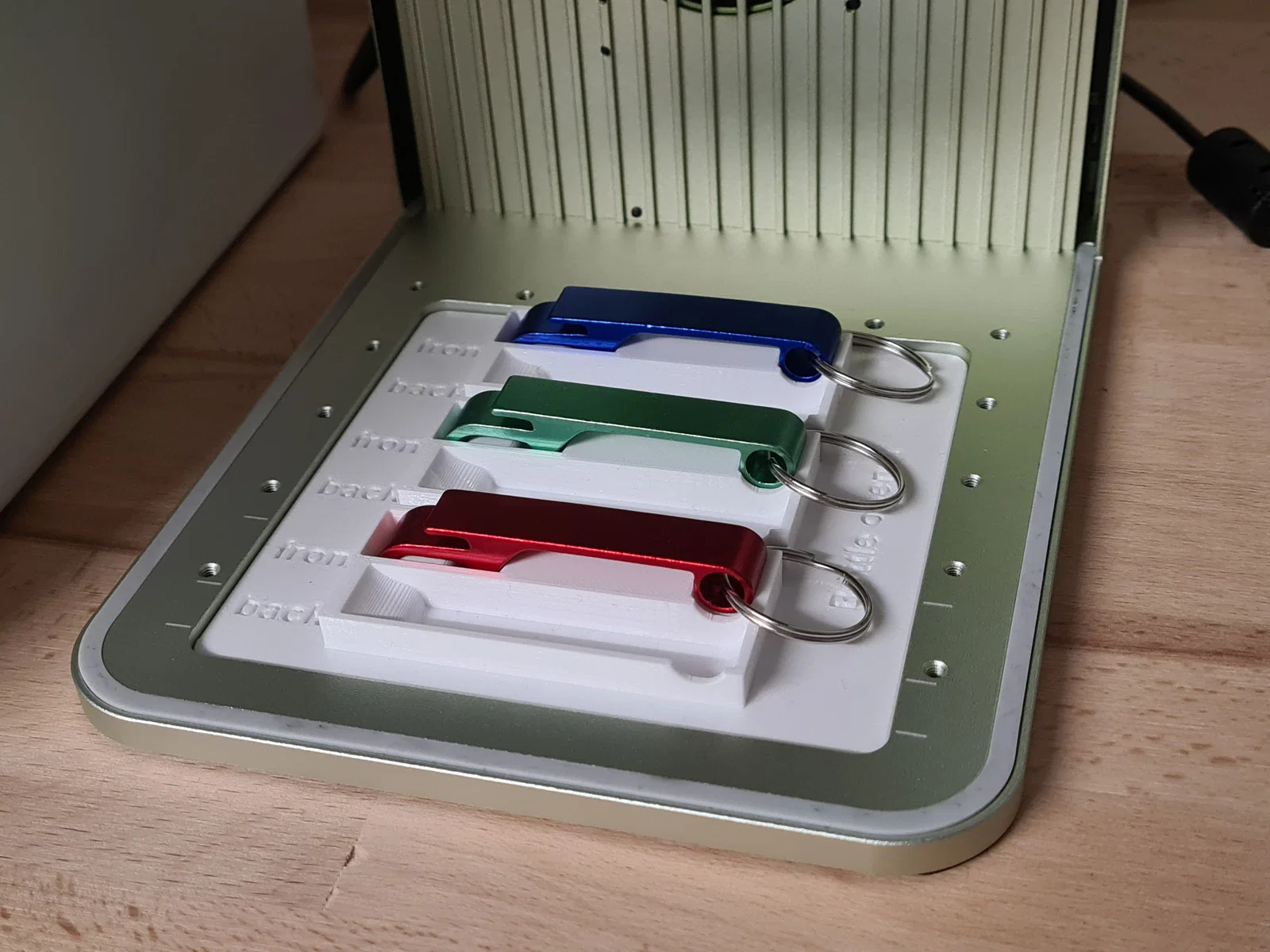

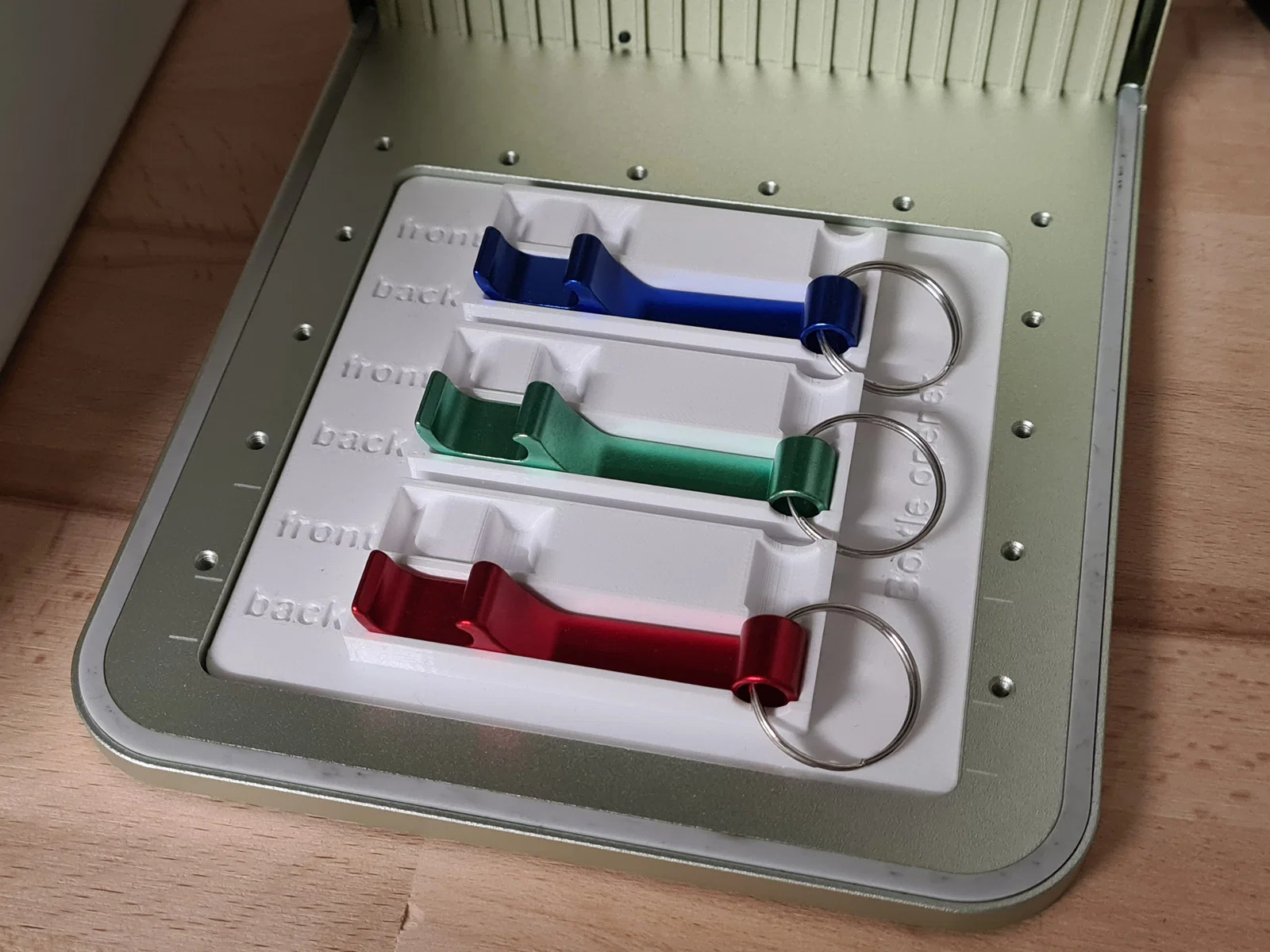

Đây là một tấm đế giữ để cố định các móc khóa khui bia bằng nhôm anodized cho máy xTool F1 và xTool F1 Lite. Tấm đế này có thể giữ được 3 móc khóa theo chiều đứng hoặc ngược. Độ cao khắc sẽ khác nhau tùy theo việc bạn đặt chiều đứng hay chiều ngược.

Tôi đã in cái này bằng nhựa PETG, nhưng dùng PLA hoặc các loại vật liệu khác đều ổn cả.

---- Cập nhật ----

Thiết kế đầu tiên tôi làm theo kiểu đối xứng. Thật không may, tia laser đo chiều cao lại chiếu trúng ngay vào giữa khuôn. Do số lượng rãnh giữ là số chẵn, nên không có cái nào nằm ở chính giữa cả. Điều này có nghĩa là tia laser điều chỉnh độ cao chỉ chiếu vào tấm đế in, chứ không chiếu vào món đồ cần khắc. Vì vậy, tôi đã bổ sung thêm các thiết kế khác: Bất đối xứng, chuyên dụng và dạng mô-đun.

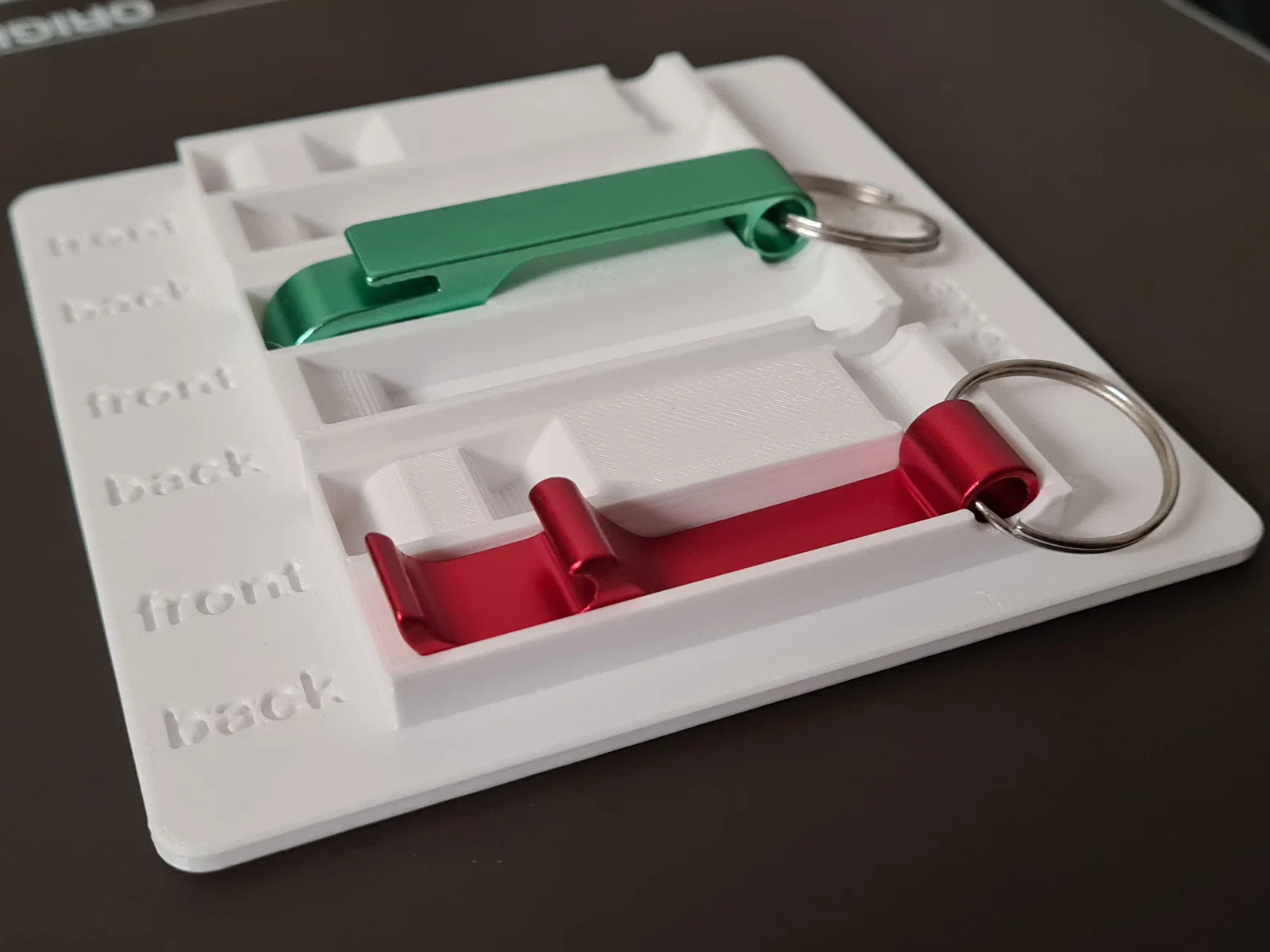

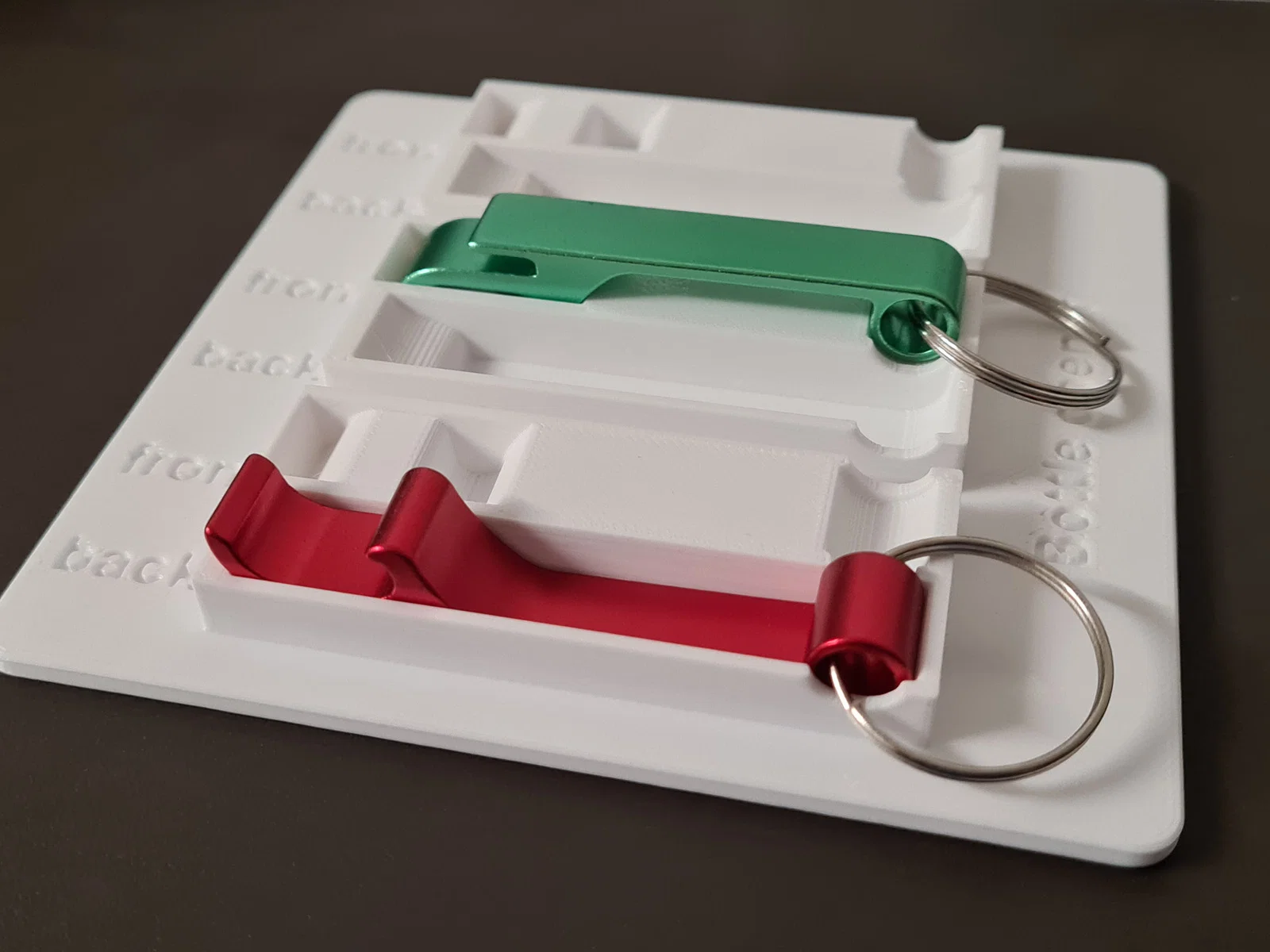

Đối xứng (giữ được cả mặt trước & mặt sau)

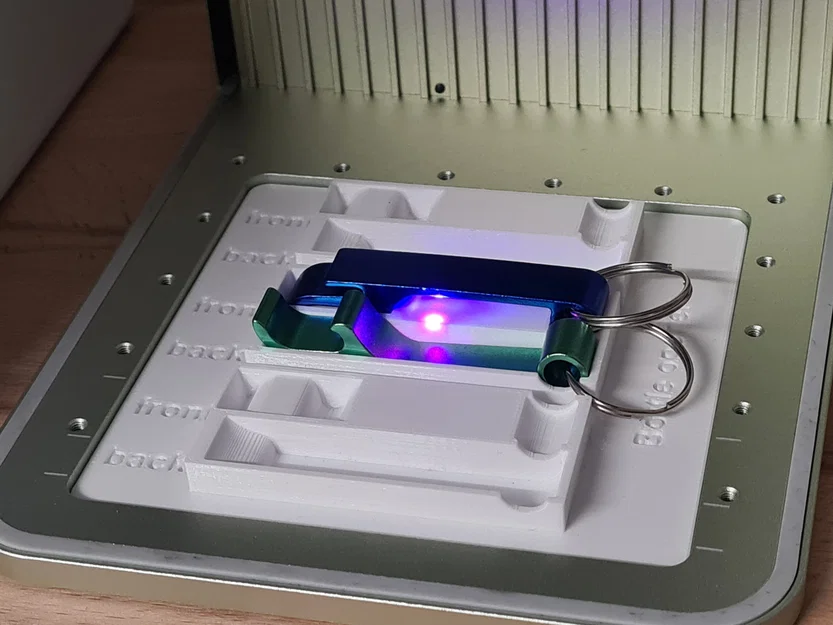

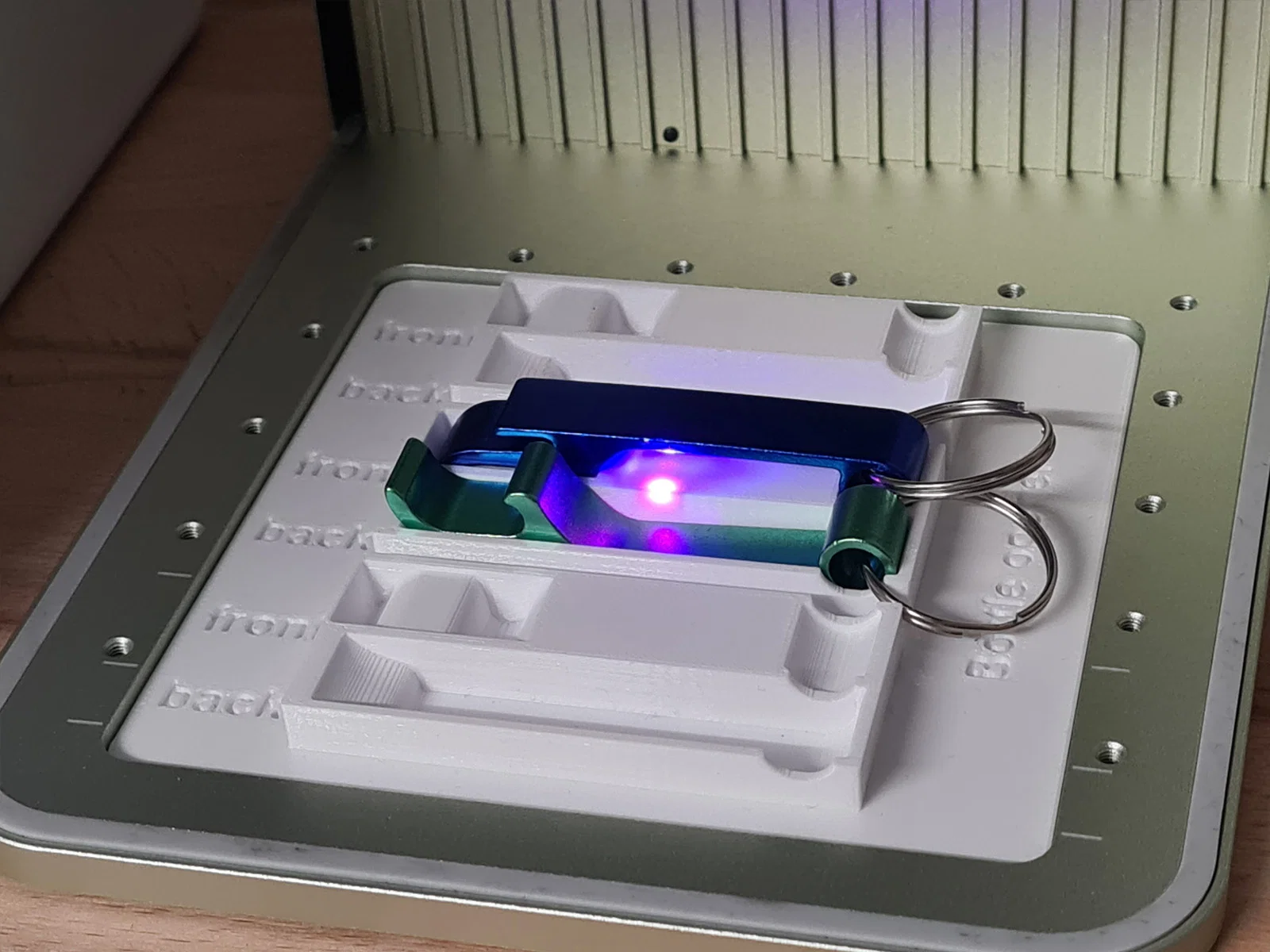

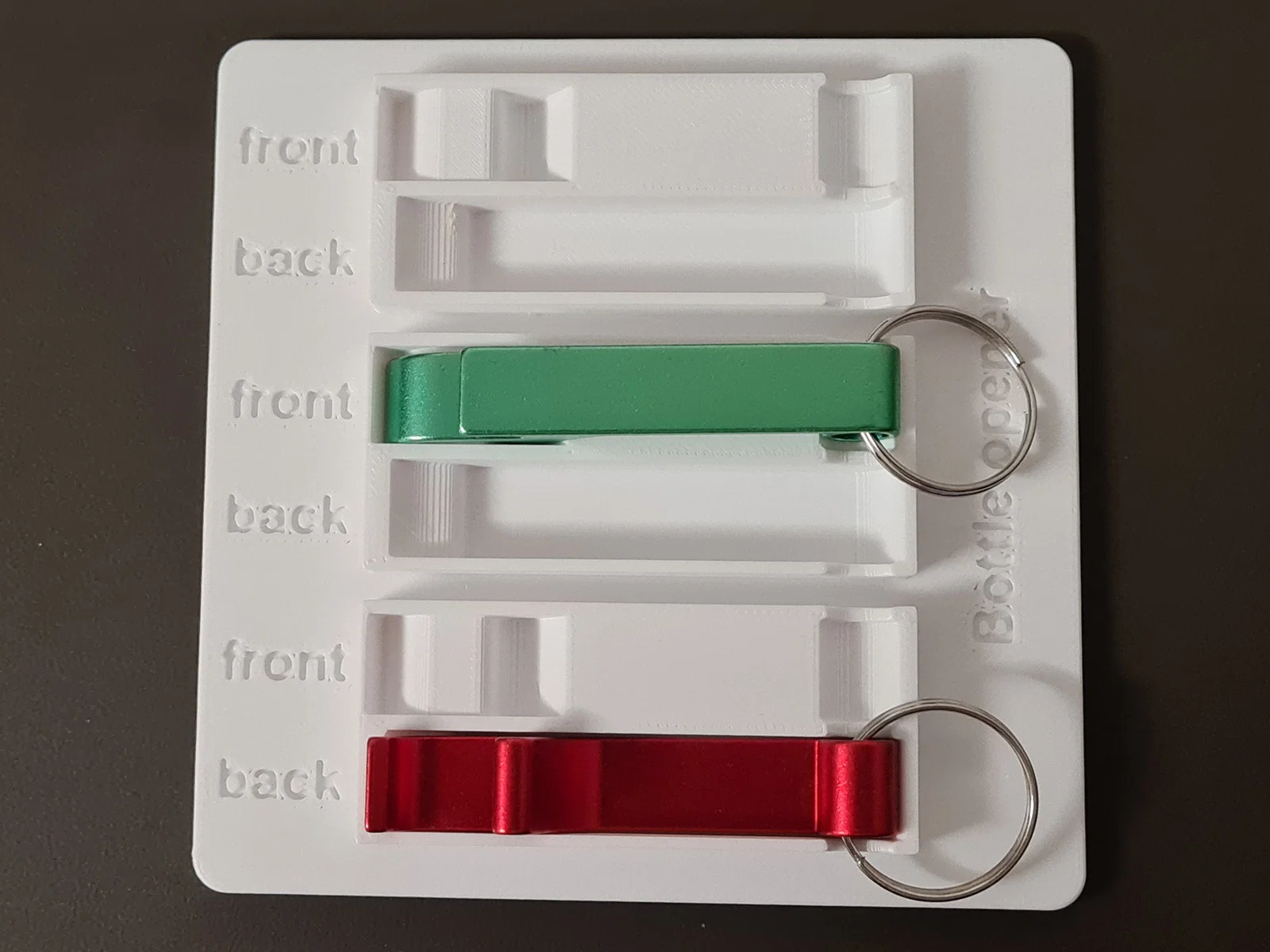

Thiết kế đầu tiên. Khuôn này giữ vật thể để bạn có thể khắc mặt trước và mặt sau. (Nhưng không khắc cùng lúc được vì độ cao khác nhau.) Tia laser căn chỉnh độ cao sẽ không chiếu trúng bất kỳ vật thể nào.

Bất đối xứng (giữ được cả mặt trước & mặt sau)

Các giá đỡ vật thể được thiết kế lệch 5mm, giúp tia laser căn chỉnh độ cao có thể hoạt động tốt. Để làm được điều này, cần có 2 phiên bản: Một phiên bản để mặt trước vào chính giữa & một phiên bản để mặt sau vào chính giữa.

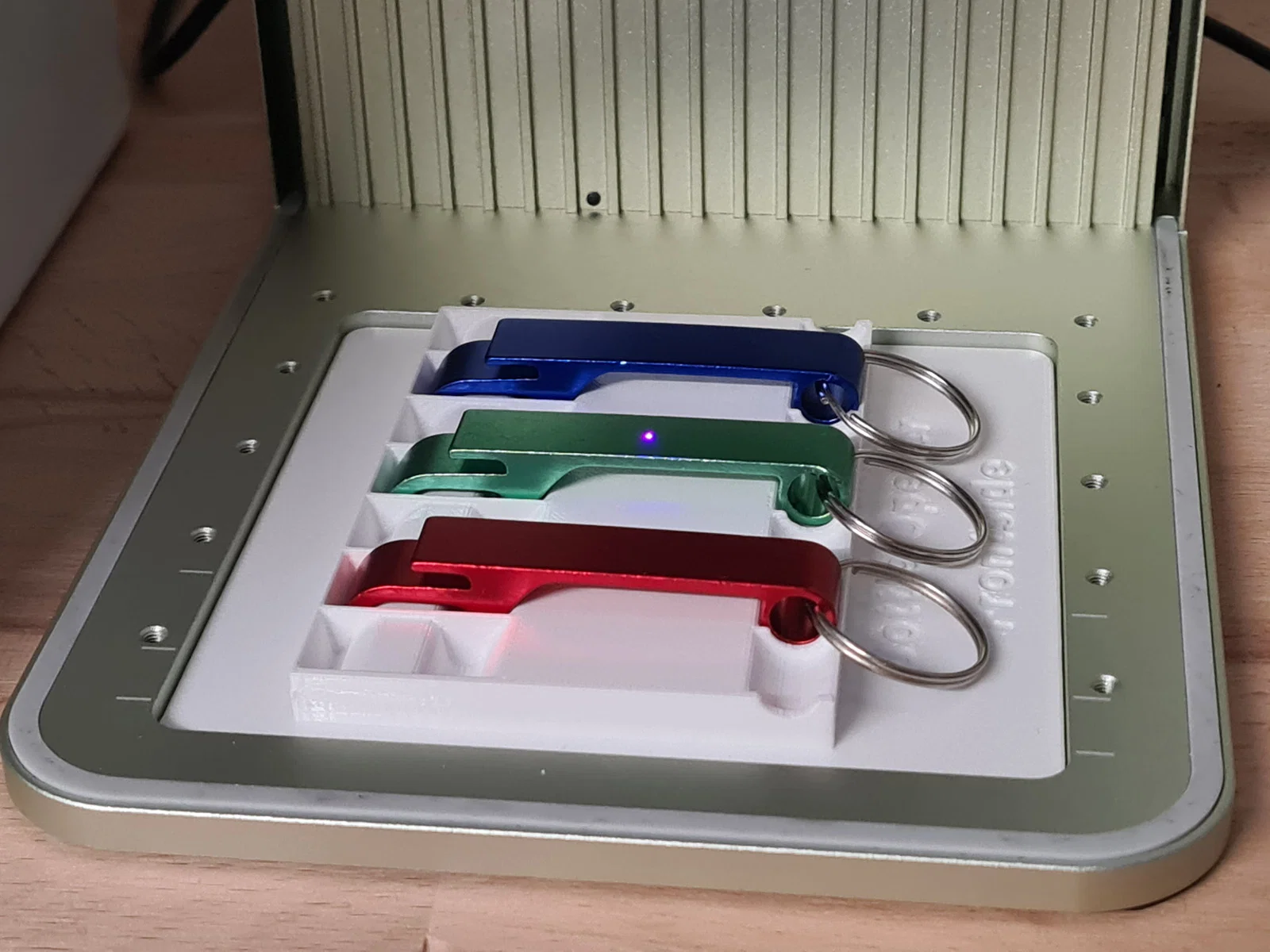

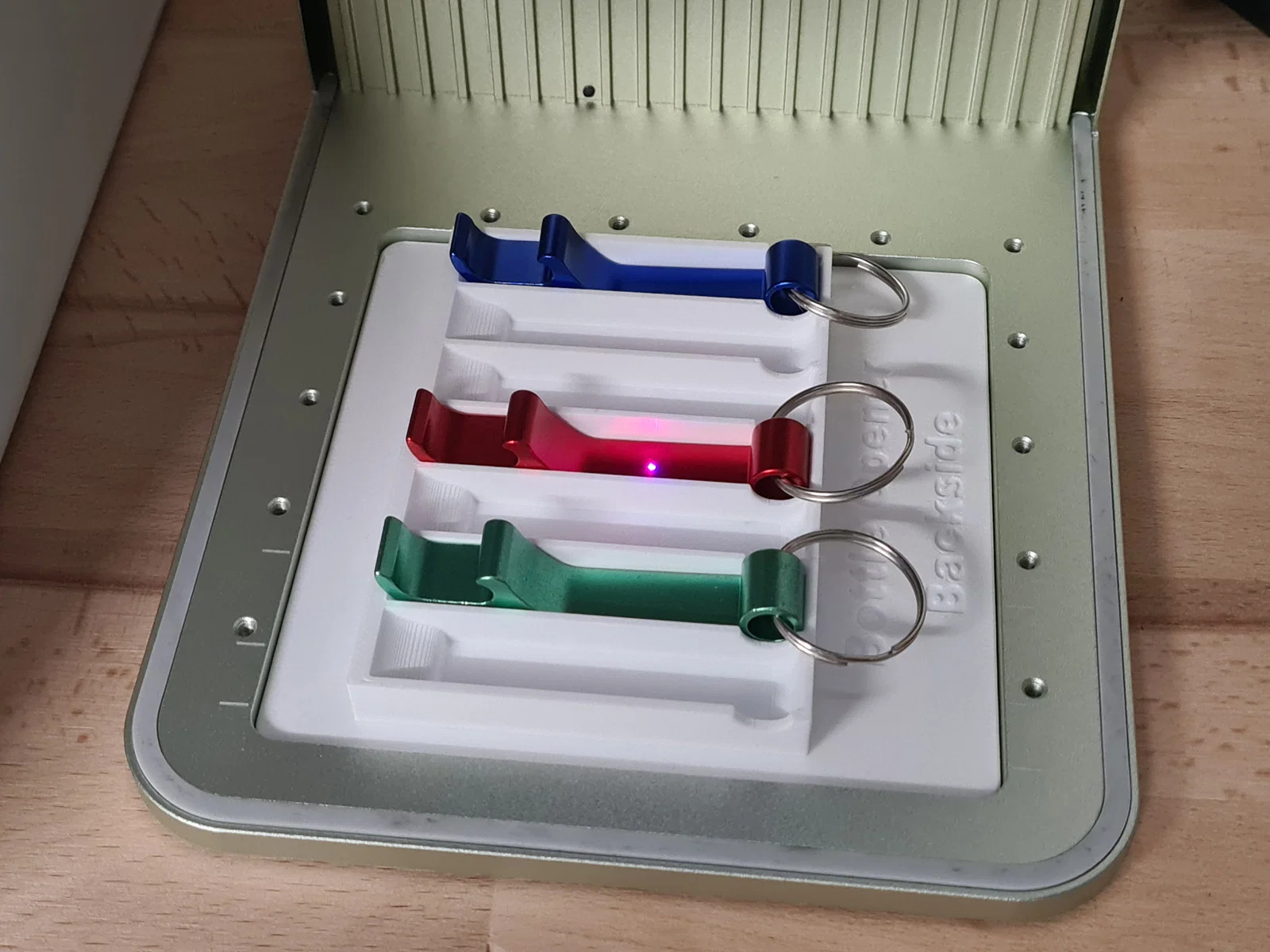

Chuyên dụng (thiết kế riêng cho mặt trước & mặt sau)

Một giá đỡ chuyên dụng chỉ dành cho mặt trước, và một cái chỉ dành cho mặt sau. Tia laser căn chỉnh độ cao hoàn toàn có thể sử dụng được.

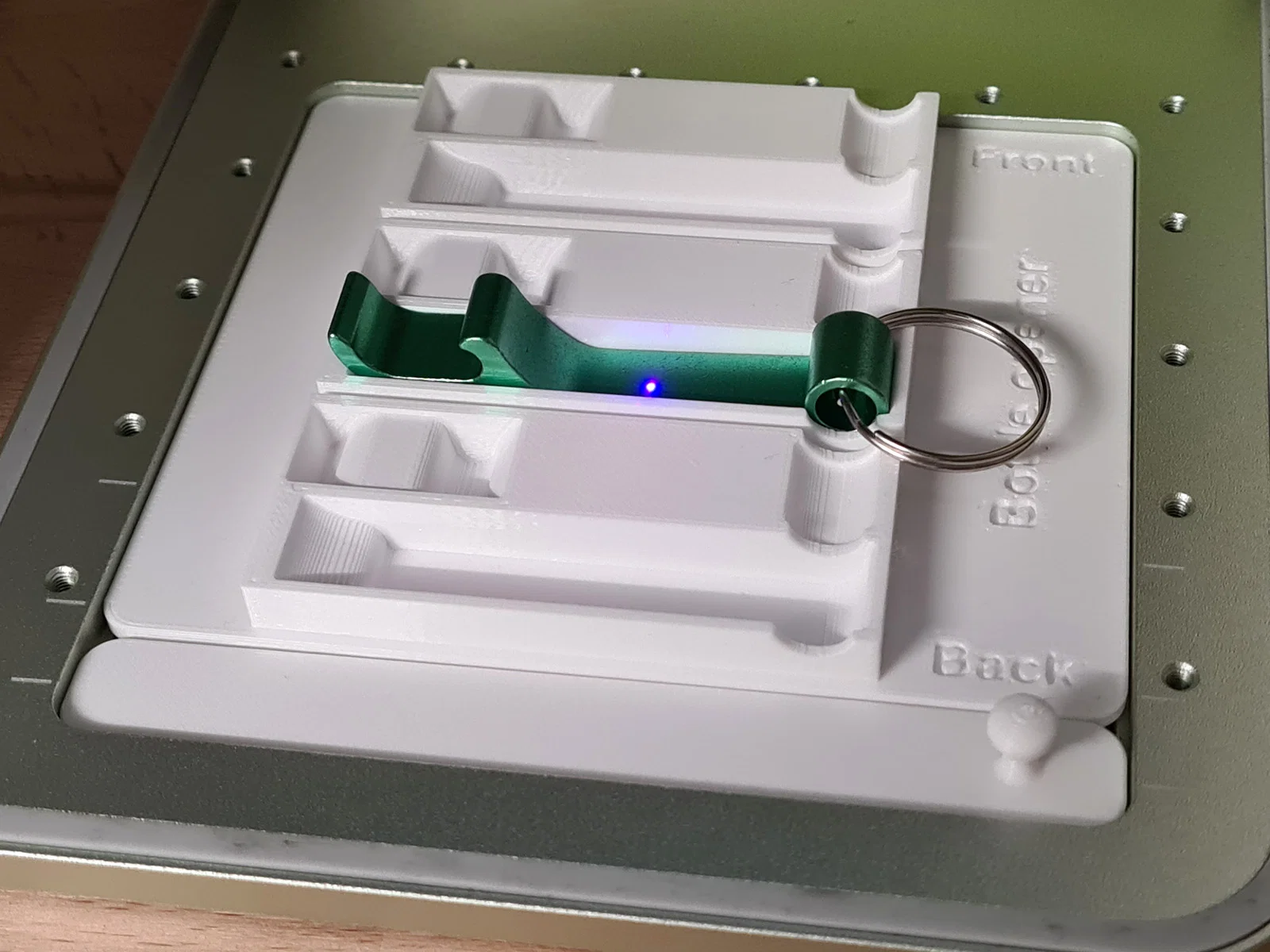

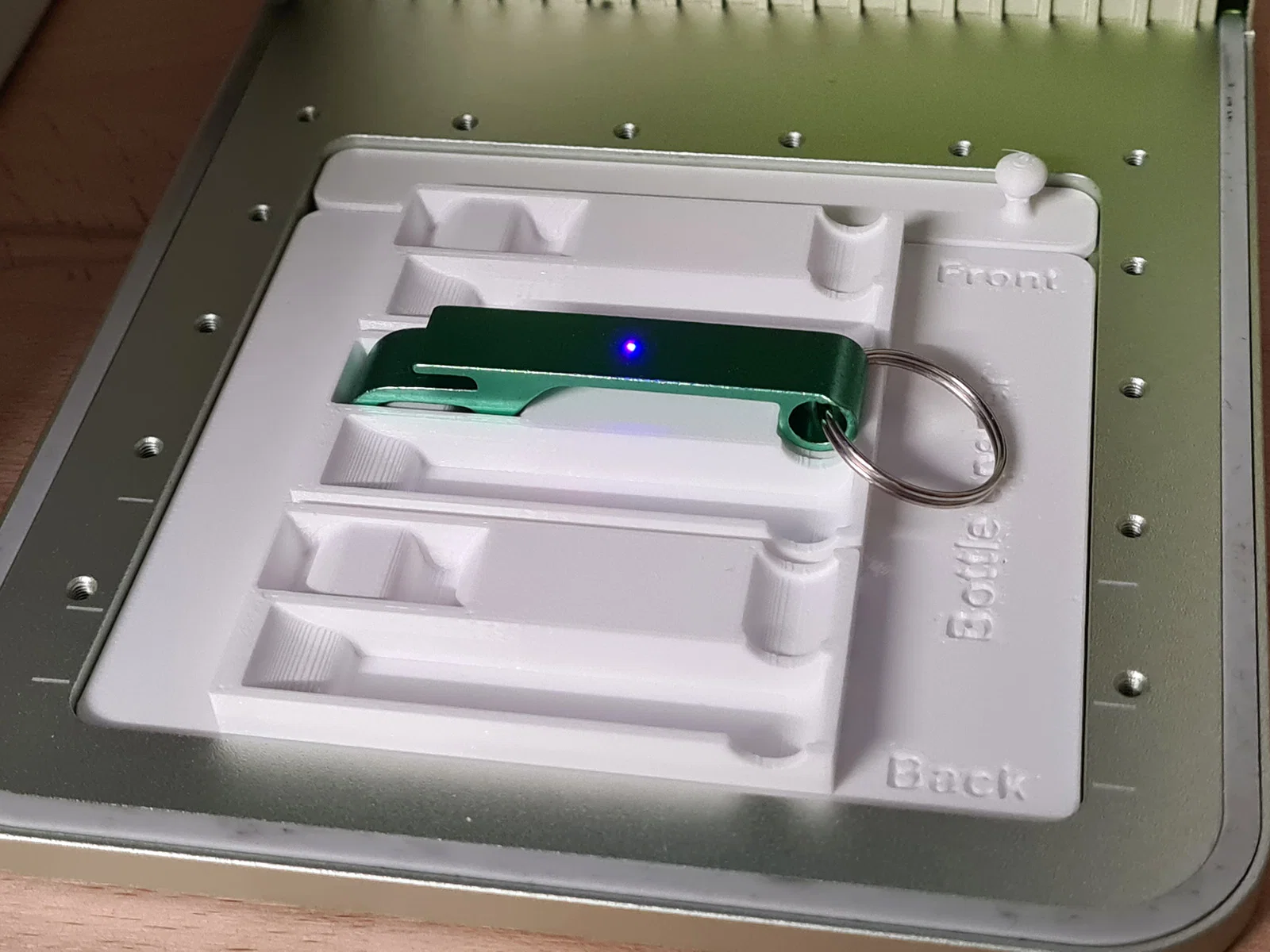

Mô-đun (khuôn 2 phần cho cả hai)

Nếu bạn muốn tiết kiệm nhựa hoặc không gian lưu trữ, thì đây là lựa chọn dành cho bạn. Bạn chỉ cần một tấm đế, chia làm hai phần. Với mẹo này, bạn có thể chọn mặt trước hay mặt sau của móc khóa nằm ở chính giữa máy F1. Chỉ cần đặt thanh hỗ trợ nhỏ sang bên này hoặc bên kia. (Bạn có thể dùng mà không cần thanh hỗ trợ, nhưng lúc đó tia laser sẽ không nằm gọn trong phạm vi của thiết bị nữa.)
