Helping Hand - Dụng cụ hỗ trợ hàn và sơn chi tiết nhỏ

Mình đã thử qua loại helping hands kiểu khớp cầu (ball & socket) (từng in từ Prusa và Thingiverse) nhưng thấy nó chịu lực khá kém và nhanh bị lỏng, không cách nào siết chặt lại được trừ khi in mới hoàn toàn nên…

Cần chuẩn bị thêm phụ kiện:

• 2 x nam châm 10x20x2mm (hoặc 1 x 20x20x2mm)
• 4 x bu-lông lục giác M4 16mm hoặc 18mm
• 4 x đai ốc M4
• 1 x kẹp cá sấu

Các loại kẹp mình dùng mua trên e-bay, có lỗ ở mặt phẳng phía sau. Nếu bạn dùng loại kẹp thiết kế khác, có lẽ chỉ cần dán keo 502 trực tiếp vào phần End Link là được.

Nam châm (mua trên Amazon hoặc e-bay) là tùy chọn - bạn có thể dùng keo 502 dán đế vào một khối gỗ MDF hoặc vật liệu tương tự, hoặc kẹp đế vào mặt bàn tùy ý.

In ấn:

• Mình khuyên dùng nhựa PETG hoặc ABS. Dùng PLA cũng không sao nhưng nó hơi giòn.
• Tất cả các bộ phận cho 1 tay hỗ trợ đều nằm trong các file Hands V2 Parts 3mf và gcode.

Danh sách linh kiện:

• Đế (Base) gồm 2 phần. Dán keo lại nếu bạn có dùng nam châm. Nếu dùng kích thước hoặc độ dày nam châm khác, bạn cứ dán thẳng vào đế chính và bỏ qua vòng dưới là được.
• Long Link (cần 2 cái). Một cái gắn vào đế chính, cái còn lại gắn vào End Link bằng đai ốc và bu-lông M4.
• Short Link. Nối giữa hai cái Long Link bằng đai ốc và bu-lông M4.
• End Link và ngàm giữ kẹp cá sấu. Ngàm này được lắp khít vào End Link, phần End Link này sẽ khớp vào đầu của Long Link phía trên.

Lắp ráp:

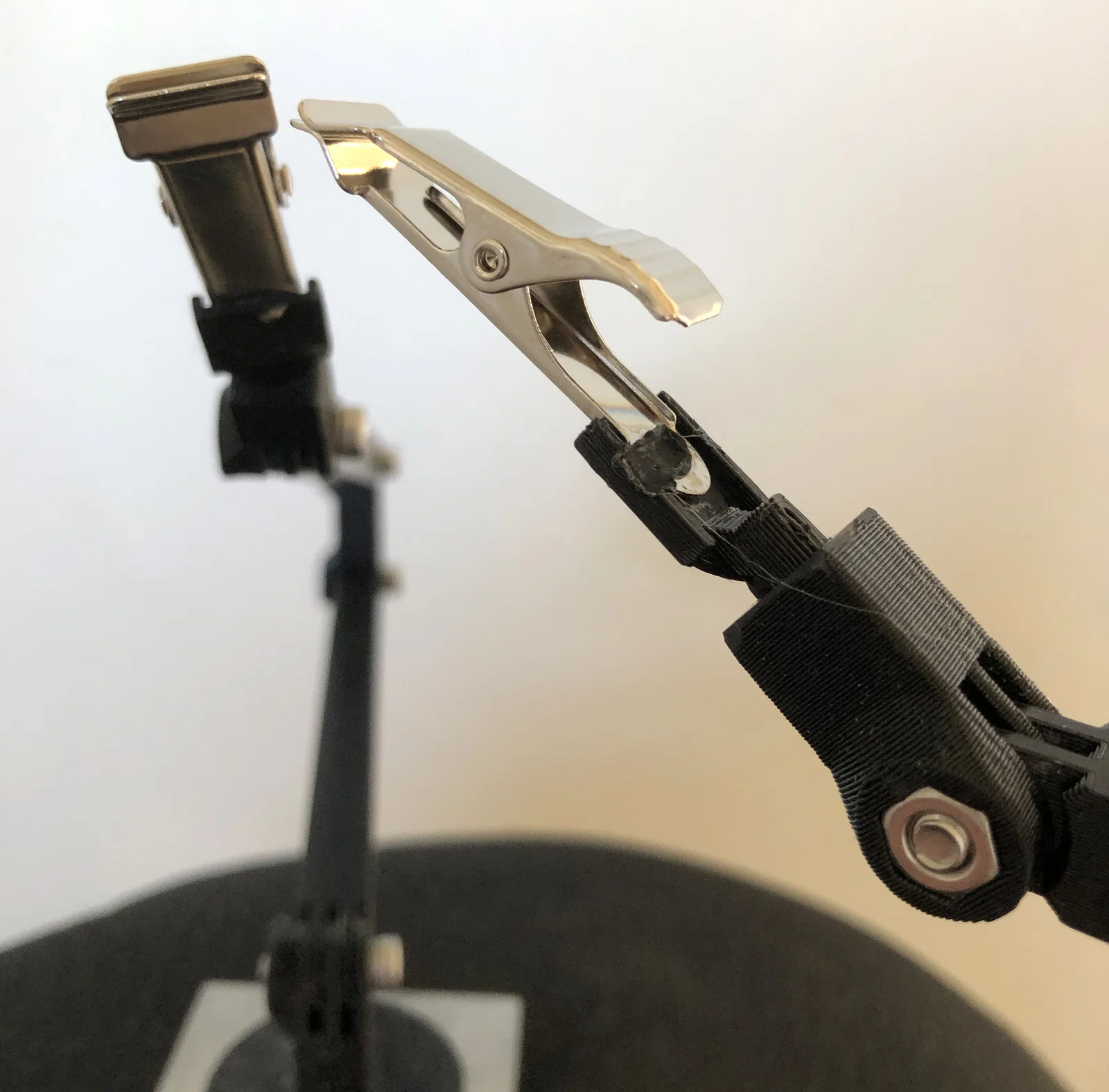

Mình gắn kẹp cá sấu kim loại bằng cách dùng tuốc nơ vít nóng ấn vào chốt trong phần End Link rồi cố định bằng keo 502 - xem hình ở giữa.

Lắp các bộ phận vào nhau từng cái một mà không cần bu-lông trước, sau đó ấn đai ốc vào. Nếu bạn cố ấn đai ốc vào hốc mà không có phần link bên cạnh đỡ thì chắc chắn nó sẽ bị gãy.

Sau đó vặn bu-lông vào bằng khóa lục giác 3mm.

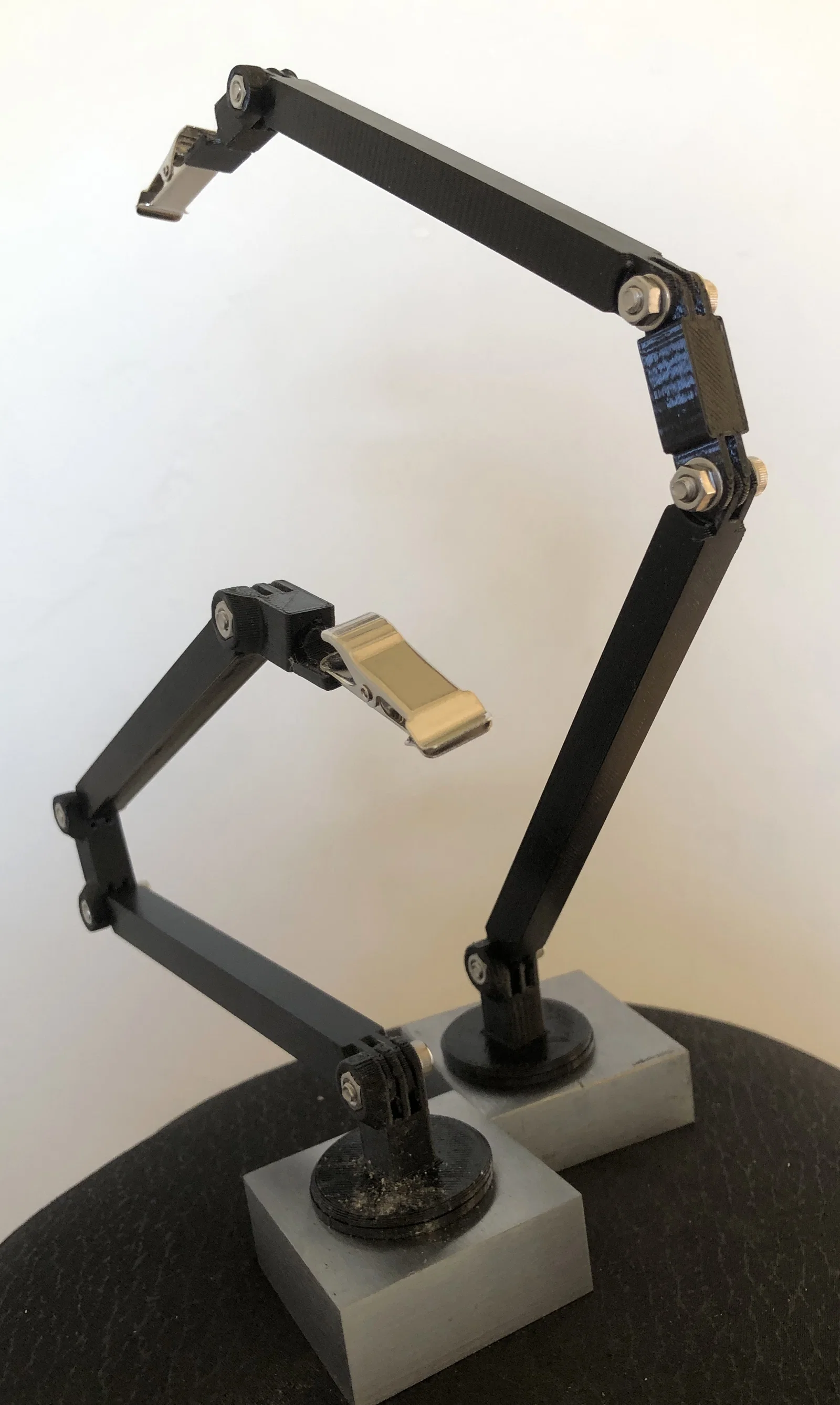

Thực ra rất dễ hiểu nếu bạn nhìn theo hình ảnh - Đế, rồi đến một Long Link, Short Link, rồi đến Long Link thứ hai, cuối cùng là End Link. Ngàm giữ kẹp cá sấu ấn vào End Link. Nó lắp khá khít nhưng vẫn xoay được mọi góc độ.

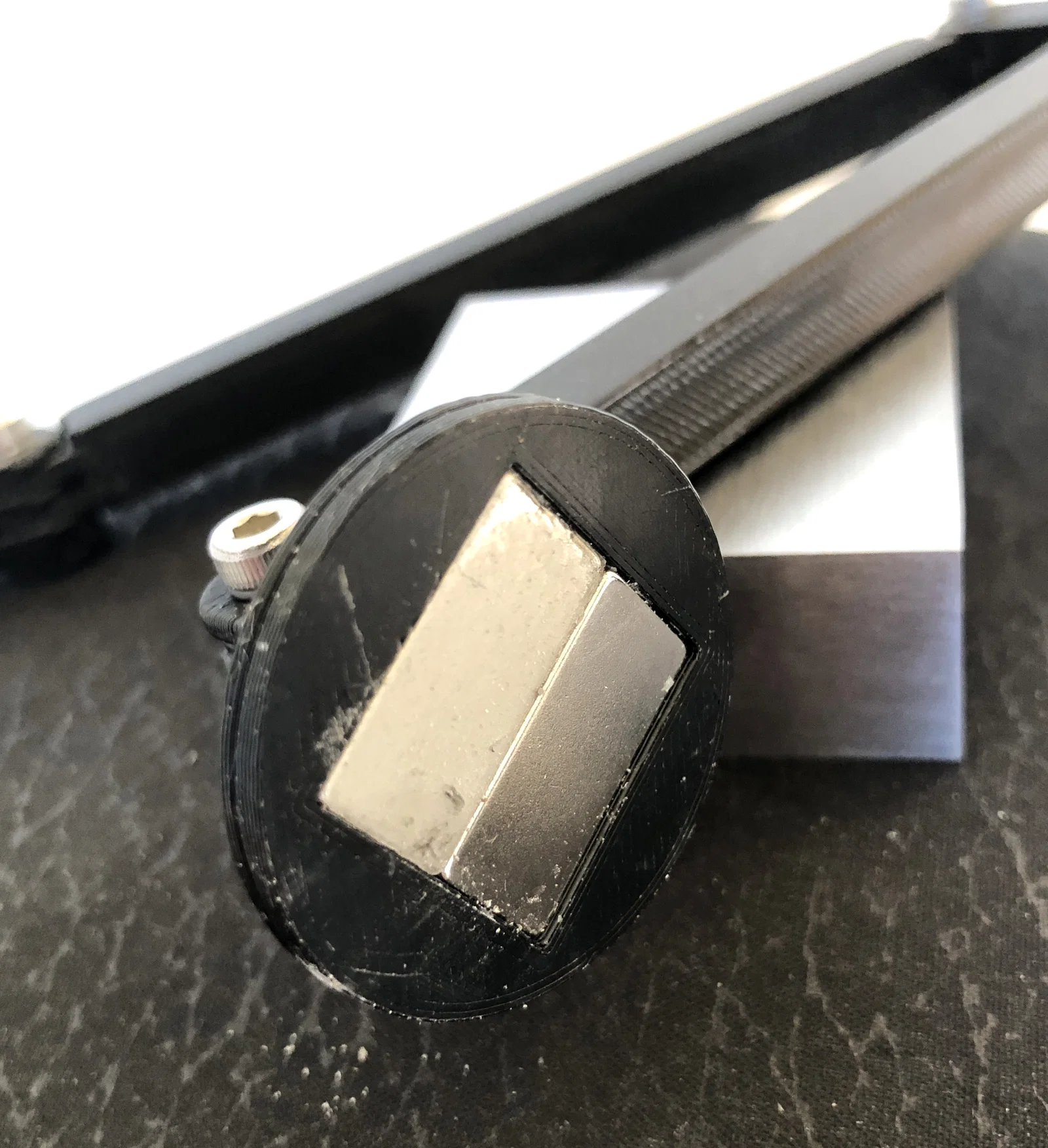

Dán nam châm vào phần hốc bên dưới đế bằng cách dán hai phần của đế lại với nhau - xem hình cuối.

Mình thường dùng 2 chiếc Helping hands này đặt lên miếng thép chuyên dụng của thợ kim hoàn để tránh bị đổ.

Mình có đính kèm file SolidWorks nếu bạn muốn vọc vạch thiết kế, nhưng nó hơi lộn xộn một chút, chúc may mắn vì mình cũng lười dọn dẹp lại quá - nó dùng tốt là được rồi.

Lại luyên thuyên hơi dài dòng…

Mọi ý kiến đóng góp (hay phê bình mang tính xây dựng) đều rất đáng hoan nghênh.

Thân, Paul
