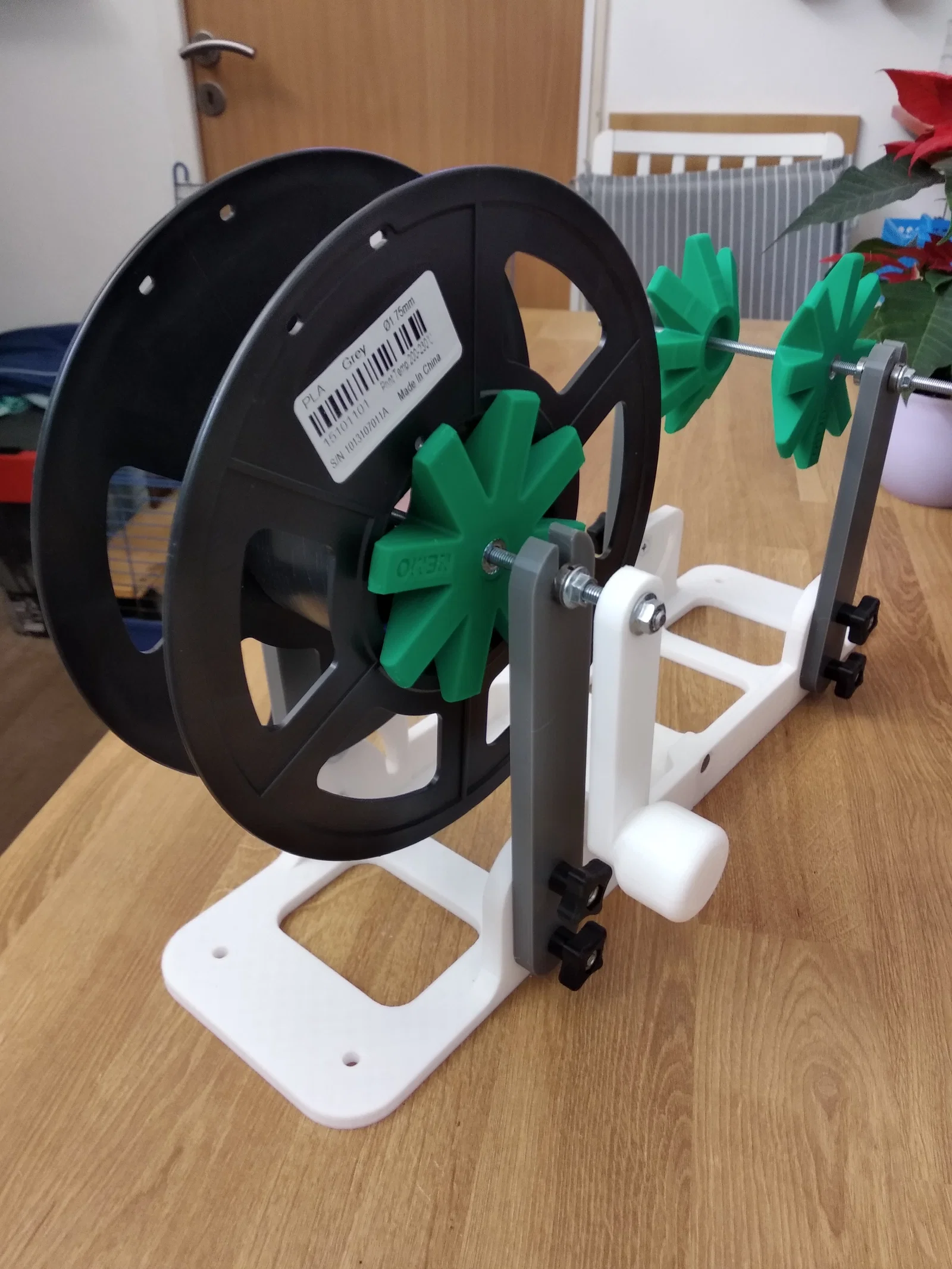

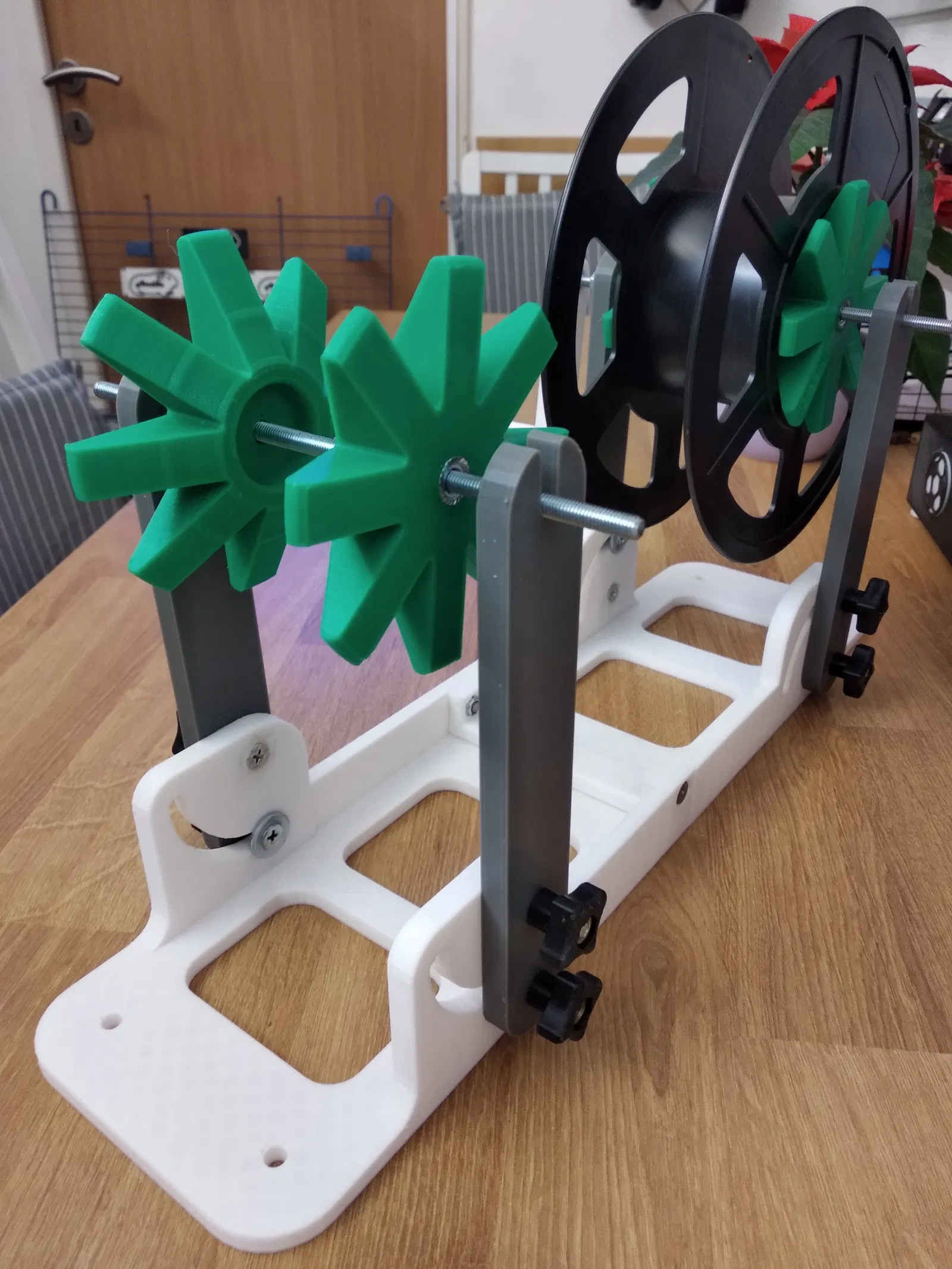

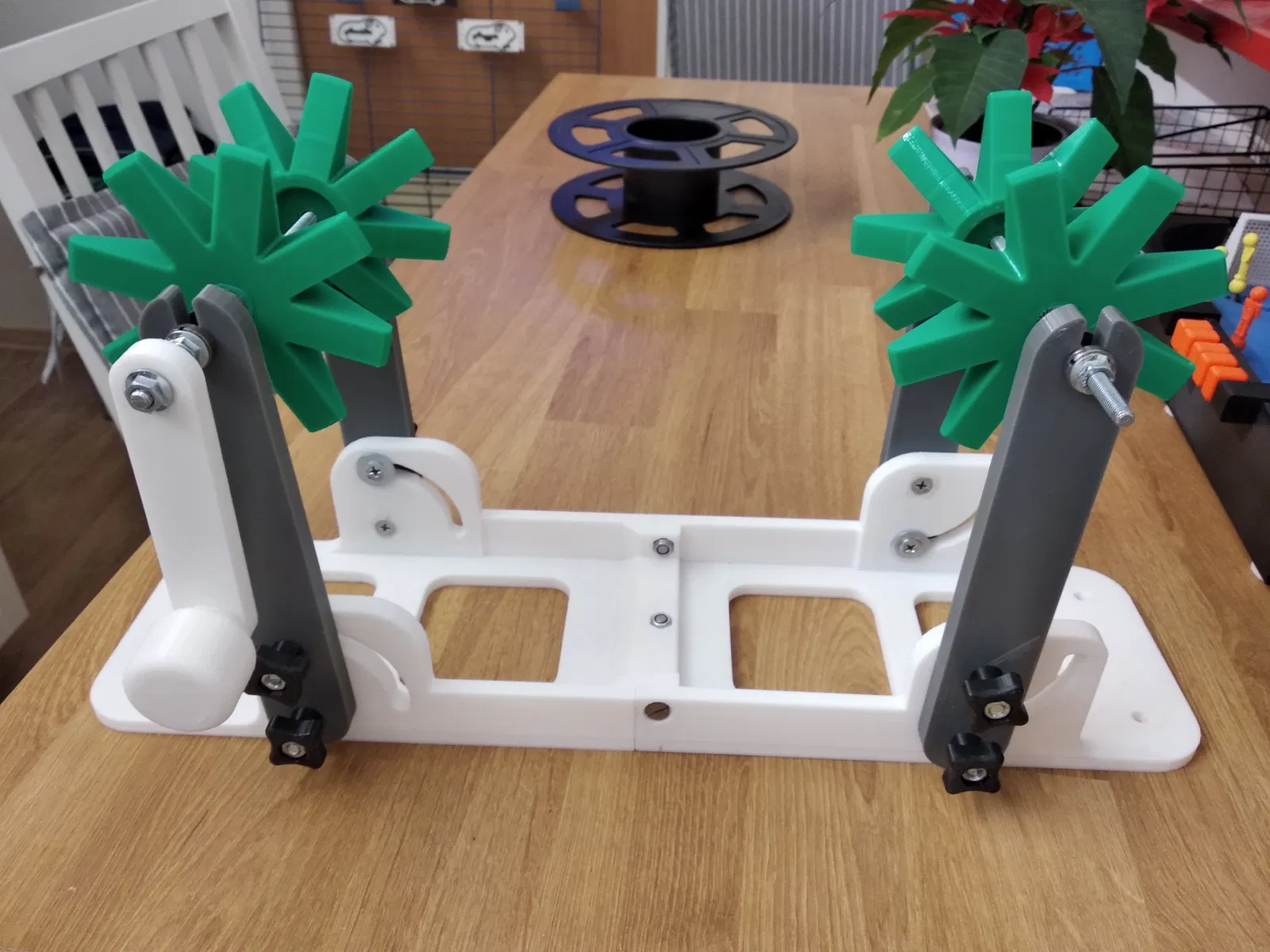

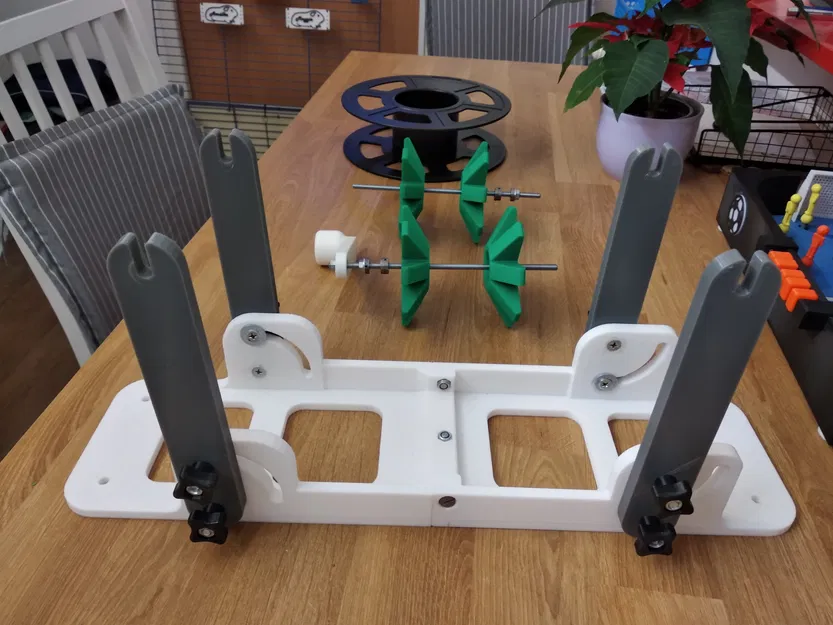

Bộ cuộn lại nhựa in 3D (Filament rewinder) - Loại gấp gọn

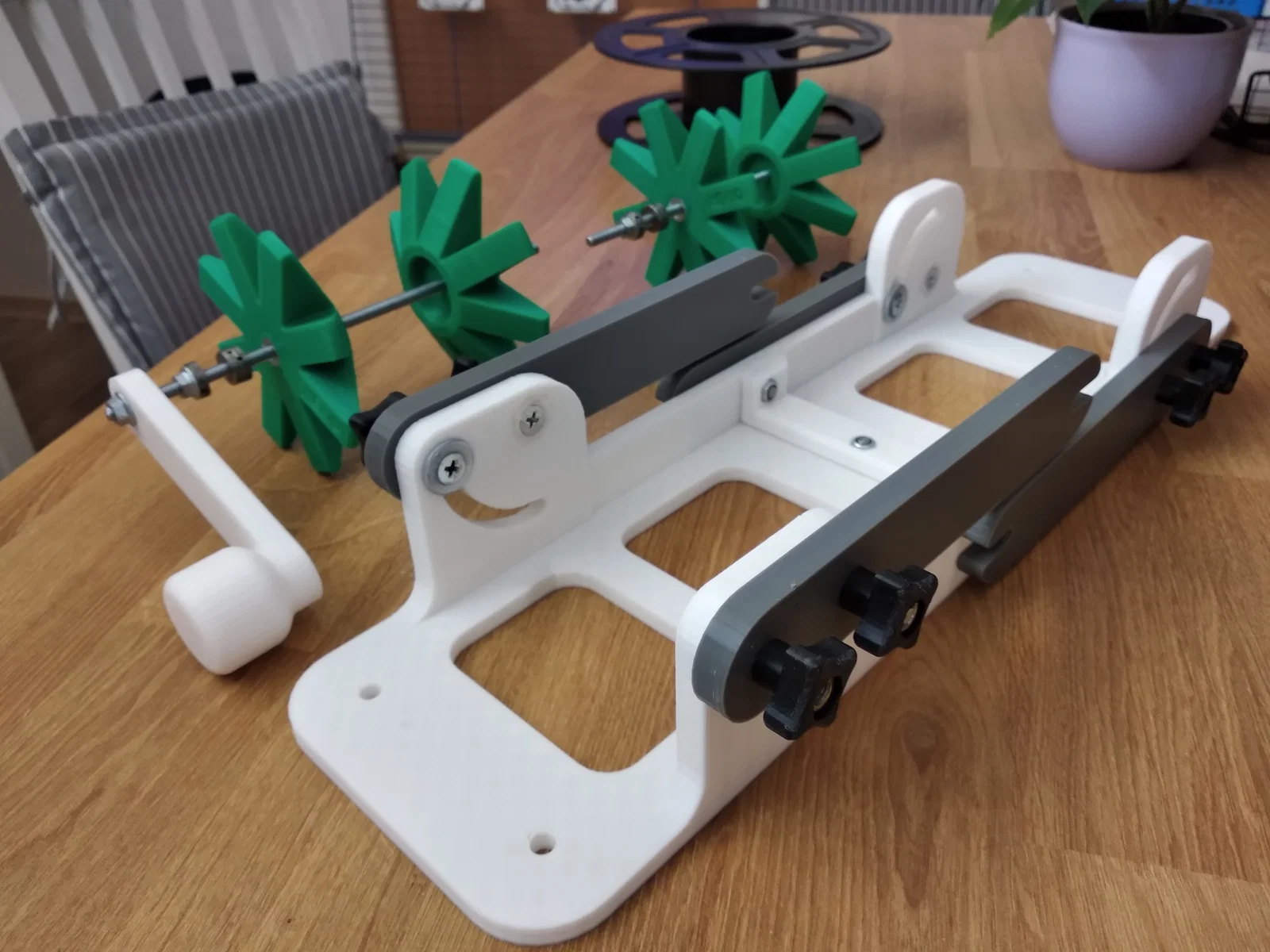

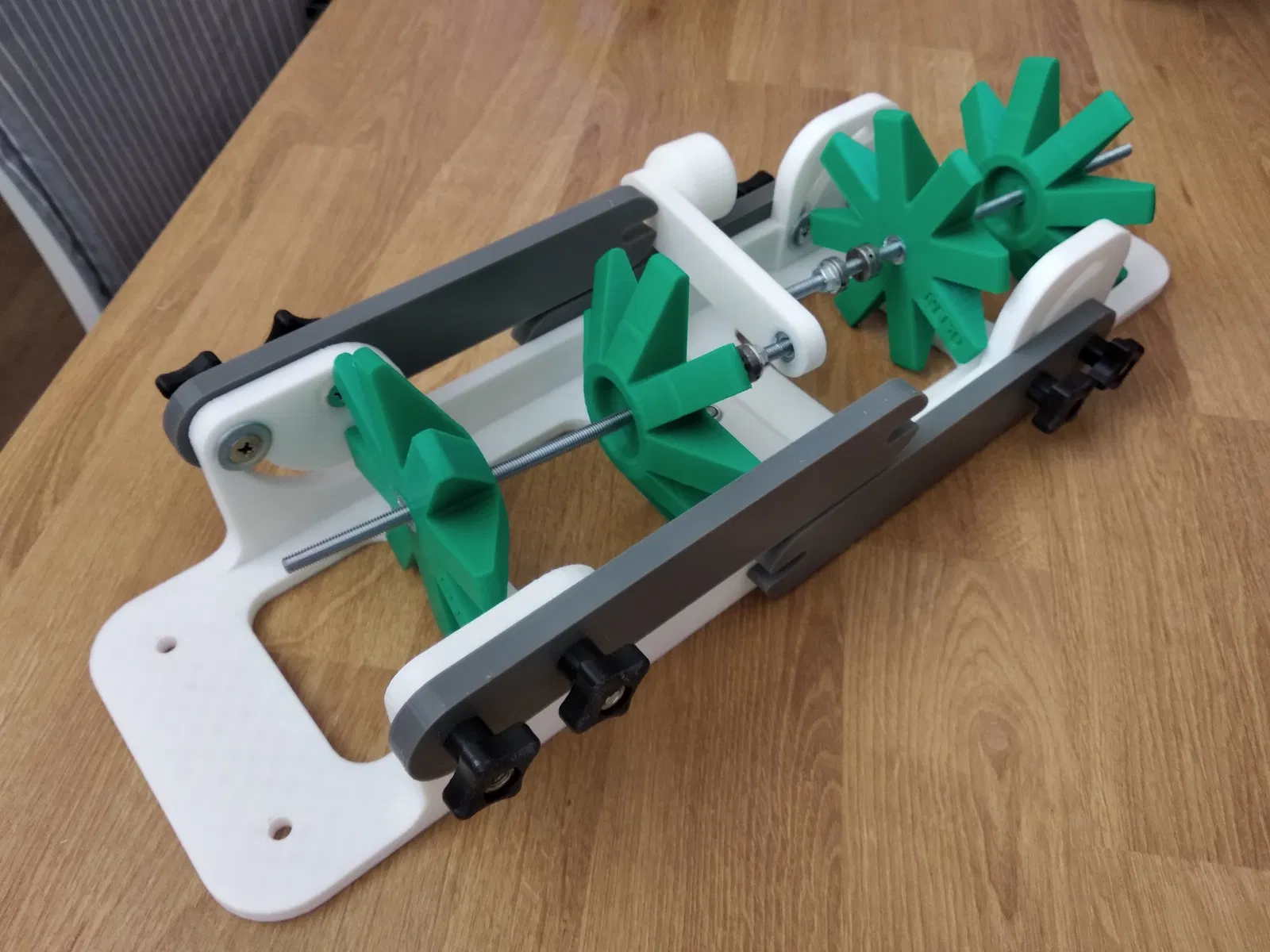

Đây là mẫu thiết kế bộ cuộn lại nhựa in 3D (filament rewinder) thông minh với cơ chế gấp gọn tiện lợi. Bạn có thể dễ dàng lắp ráp thiết bị này để quản lý và tháo cuộn nhựa một cách hiệu quả nhờ các linh kiện cơ khí thông dụng như thanh ren và ốc M5.
Mô tả
Các linh kiện cần cho phần trục:
2x Thanh ren M5 dài 170mm
3x Đai ốc tự khóa M5 cho tay quay và các trục
5x Đai ốc M5 tích hợp vòng đệm, được nung nóng và gắn cố định vào các bạc lót và tay quay
6x Vòng đệm đai ốc M5 (d12/w3) hoặc các loại đai ốc có chiều cao thấp hơn
Các linh kiện cần cho phần tay đỡ:
4x Vít đầu bằng M5-30mm
4x Vít đầu bằng M5-35mm
4x Vòng đệm D15/d7-1mm
8x Đai ốc M5
Kết nối khung:
3x Vít đầu bằng M5-15mm
3x Đai ốc tự khóa M5
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
