QUARC – Hệ thống gá lắp mô-đun chuyên nghiệp

QUARC – Hệ thống gá lắp mô-đun

QUARC (Quick Use Attachment and Retention Clip) là một hệ thống gá lắp dạng mô-đun, được phát triển dành cho các lực lượng chuyên trách như THW (Cơ quan Cứu trợ Kỹ thuật), Cứu hỏa hoặc Dịch vụ Cứu thương. Mục tiêu là giúp cố định các thiết bị trên đồng phục một cách an toàn, dễ dàng tiếp cận, linh hoạt thay đổi và tháo lắp nhanh chóng.

Tổng quan

Hệ thống hiện bao gồm hai thành phần chính:

Clips (Kẹp) và Attachments (Phụ kiện gắn).

Các Clips đóng vai trò là đế gắn cố định trên đồng phục hoặc trang thiết bị. Các Attachments có thể gắn vào, thay thế hoặc tháo ra linh hoạt tùy theo nhu cầu. Để gắn, chỉ cần trượt vào; để tháo, nhấn lẫy khóa về phía trước và kéo phụ kiện lên. Thao tác này hoàn toàn có thể thực hiện chỉ bằng một tay.

Hướng dẫn in:

Tất cả các chi tiết được thiết kế để không cần hỗ trợ (support) khi in. Các lớp Brim cũng không cần thiết trong quá trình thử nghiệm. (Máy in thử nghiệm: Bambu Lab P1S với tấm nền Textures PEI, nhựa SUNLU PLA đen, SUNLU PETG đen)

Clips

• Chất liệu: PETG
• Chiều cao lớp (Layer height): 0,2mm
• Tường (Walls): 10 (In sao cho toàn bộ chi tiết đặc hoàn toàn bằng tường)
• Bề mặt trên và dưới (Top/Bottom Surface): Concentric

Radio Attachment (Gá bộ đàm)

• Chất liệu: PLA (có thể dùng PETG, ASA, ABS để tăng độ cứng hoặc chịu tia UV)
• Chiều cao lớp: 0,2mm
• Tường: 3 lớp
• Bề mặt trên và dưới: Concentric
• Độ dày lớp vỏ trên và dưới: 2mm
• Infill: 15% Grid

Clips:

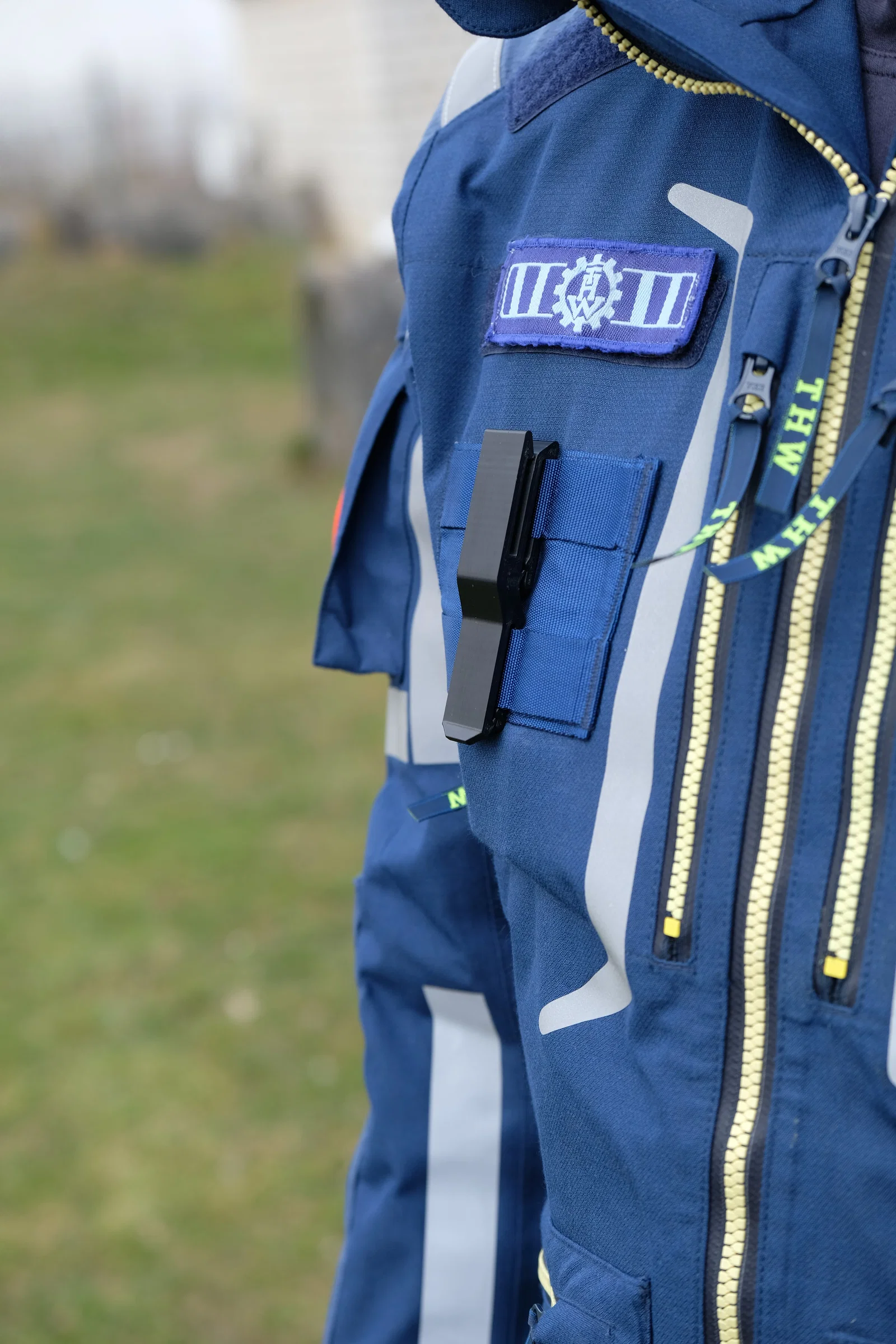

“QUARC - Dual Molle Clip V4”

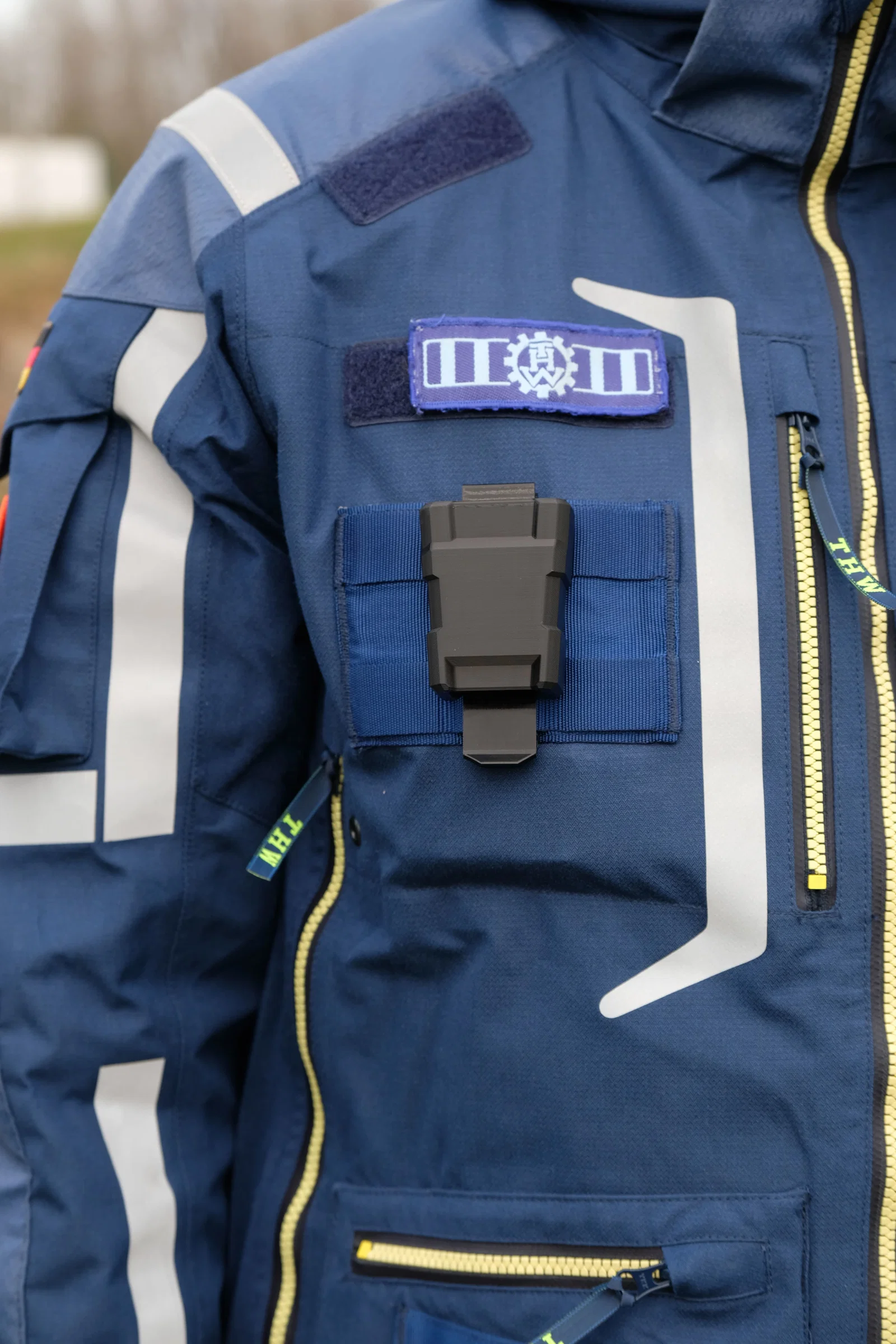

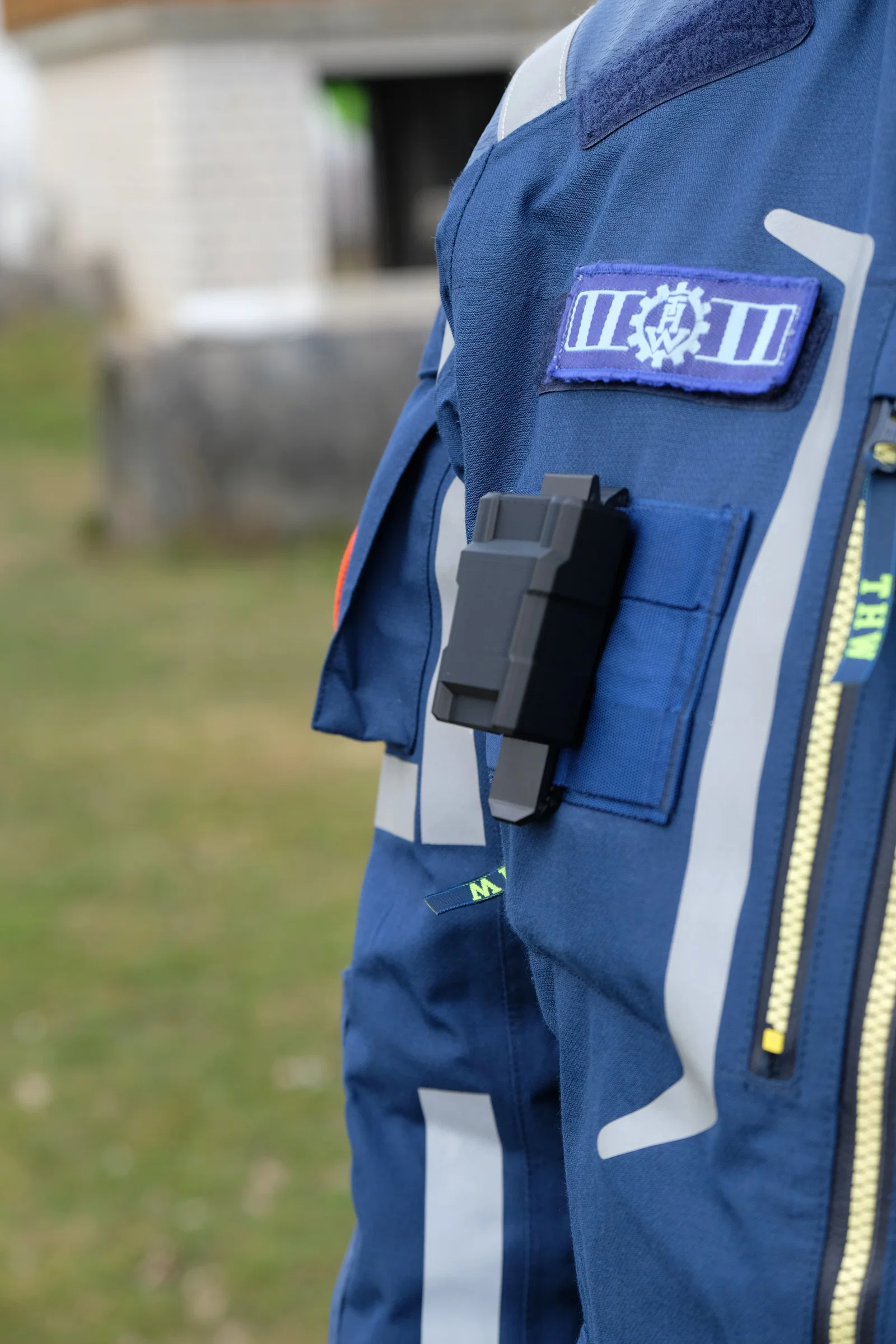

Được móc vào hai hàng Molle dọc. Mang lại sự kết hợp tốt nhất giữa độ chắc chắn và dễ lắp đặt. Đã thử nghiệm trên MEA 2.0 và áo khoác THW tương ứng.

III

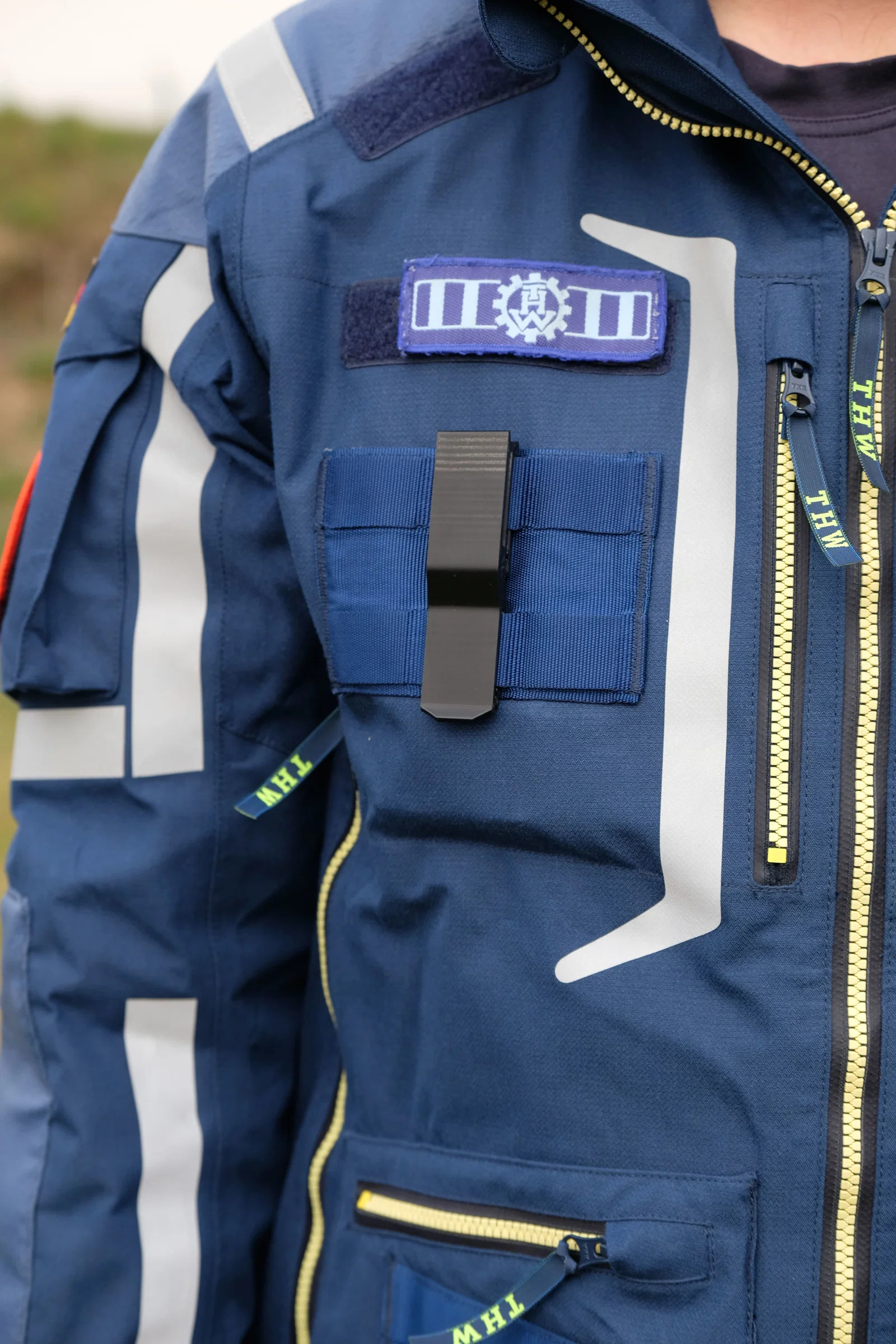

“QUARC - Solo Molle Clip V1”

Chỉ sử dụng một hàng Molle – lý tưởng cho các phụ kiện nhẹ hoặc túi nhỏ, ví dụ trên ba lô.

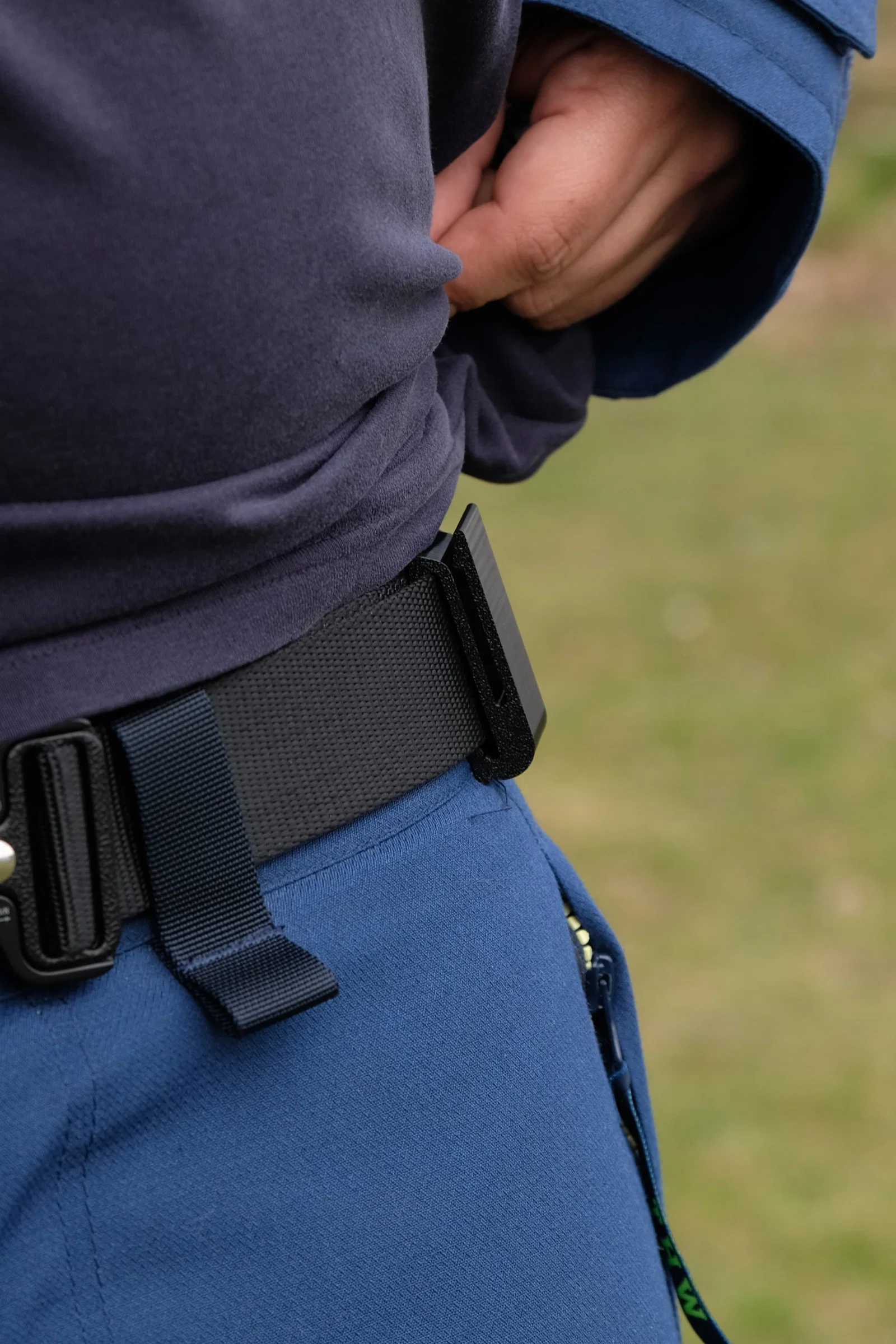

“QUARC - Gürtel Clip V1.1”

Luồn thắt lưng qua kẹp. Rất chắc chắn nhưng cần tháo thắt lưng khi lắp. Không phù hợp với dây thắt lưng đi kèm MEA 2.0. Kích thước tối đa: cao 46,5mm, dày 3,5mm.

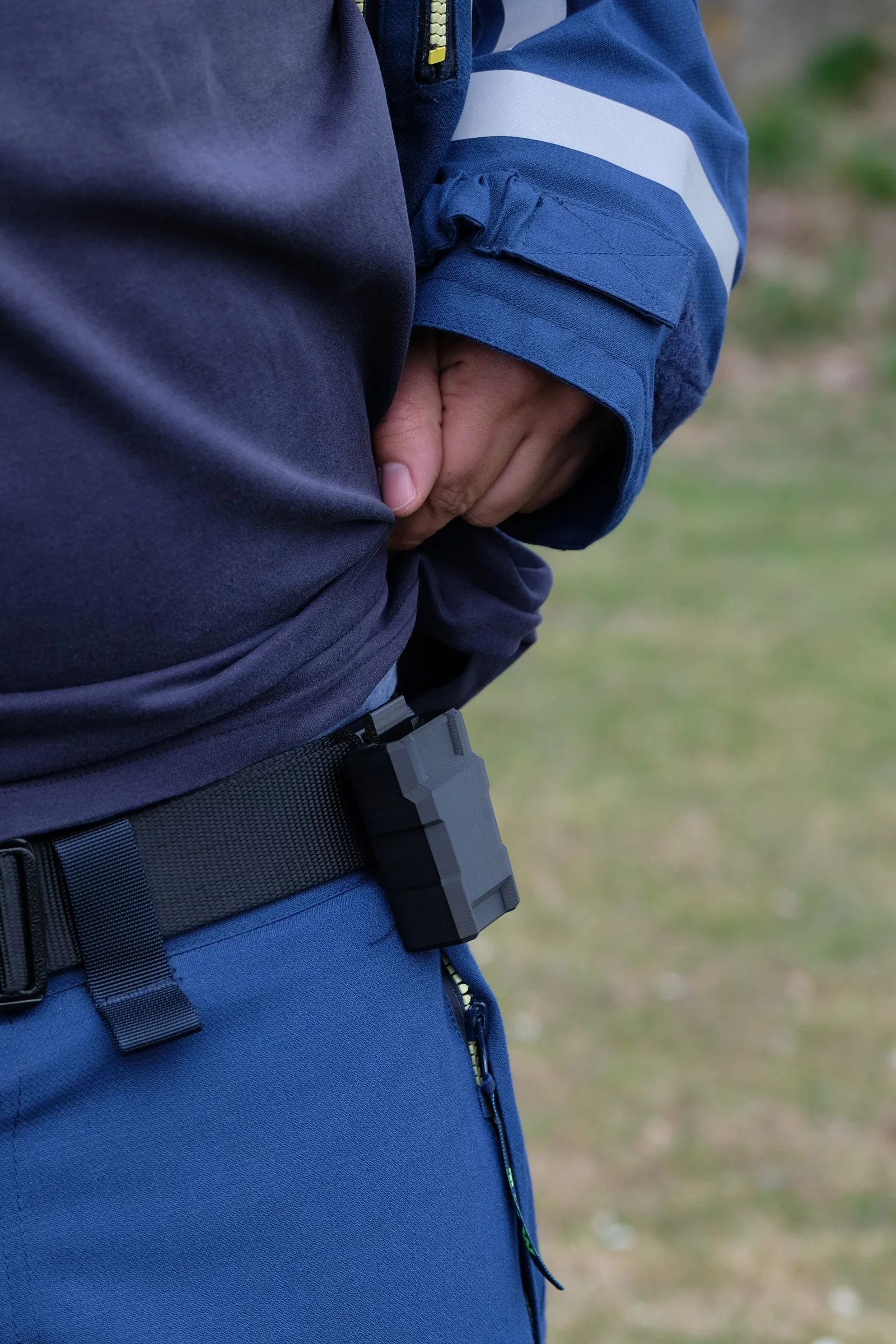

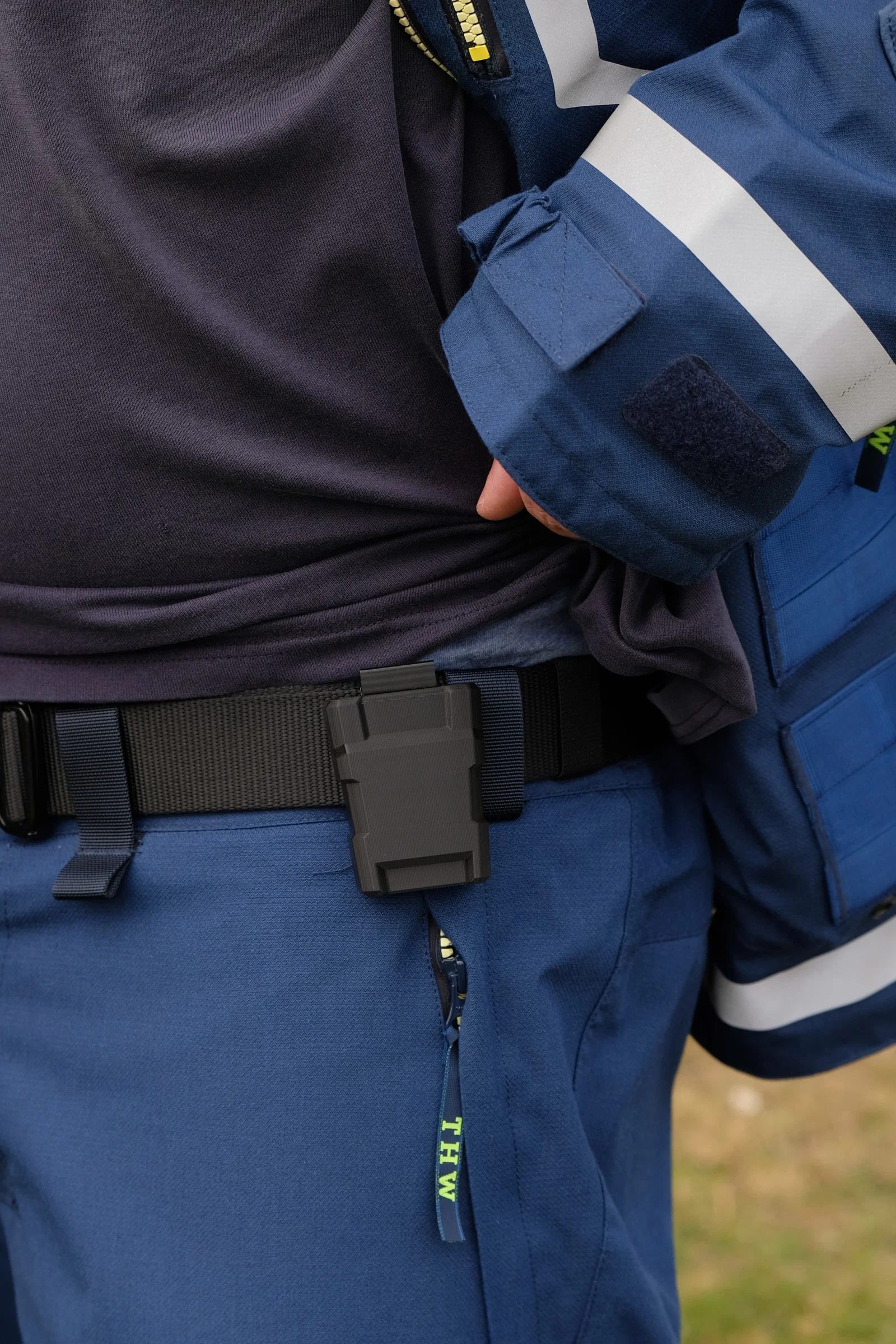

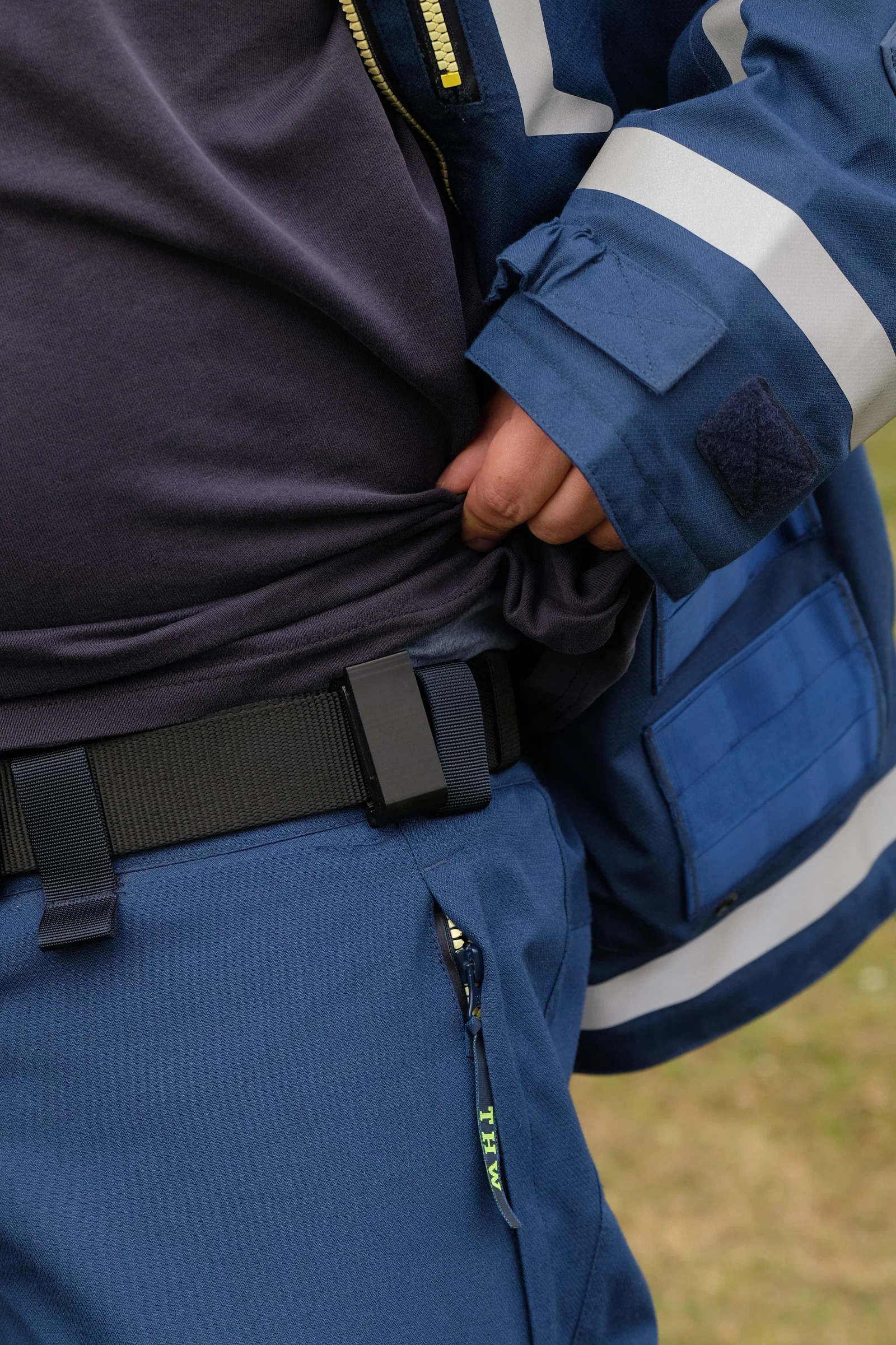

“QUARC - Gürtel Clip V2”

Gắn từ trên xuống – không cần tháo thắt lưng. Tương thích với thắt lưng MEA 2.0. Kích thước tối đa: cao 37mm, dày 3,5mm.

III

Attachments:

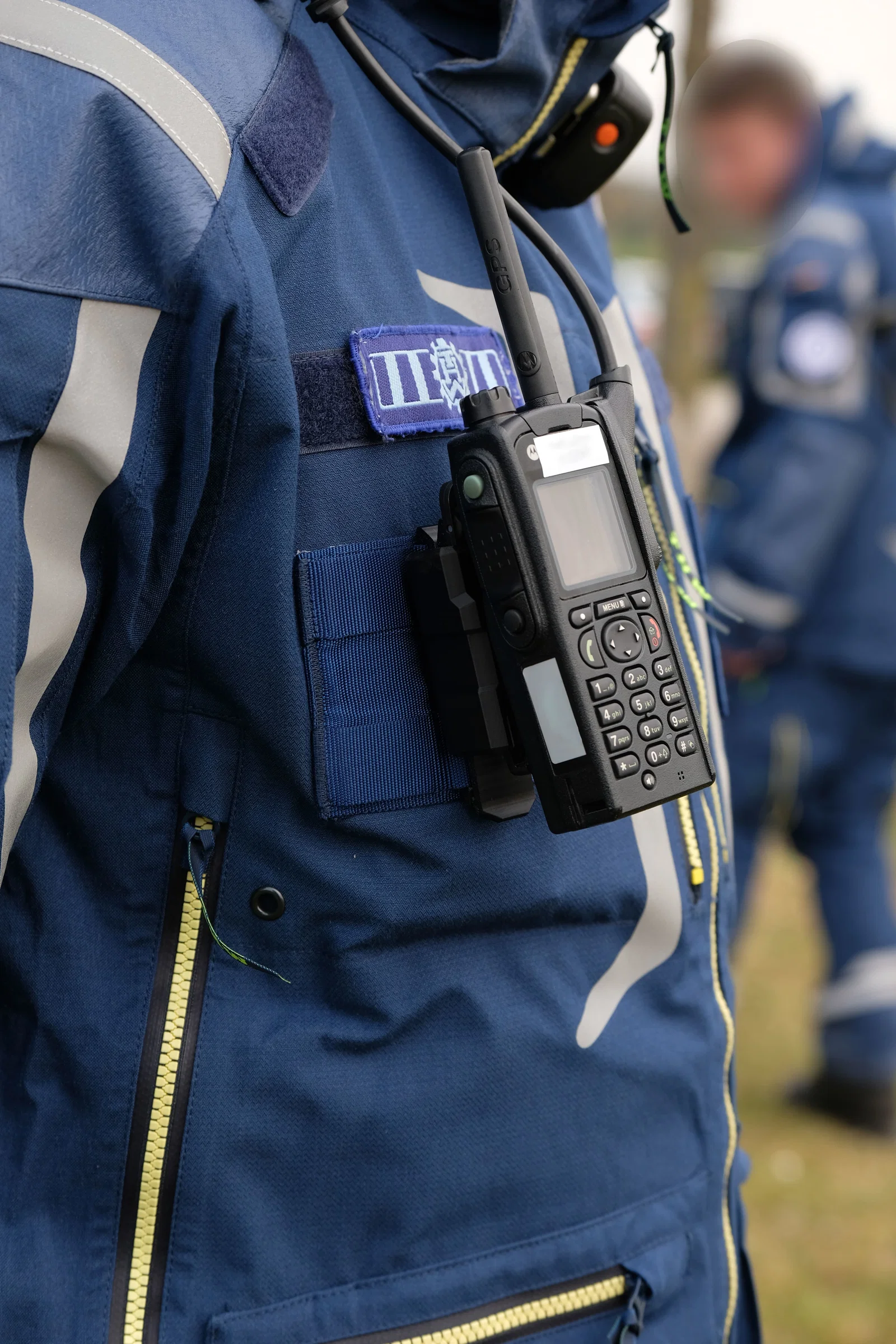

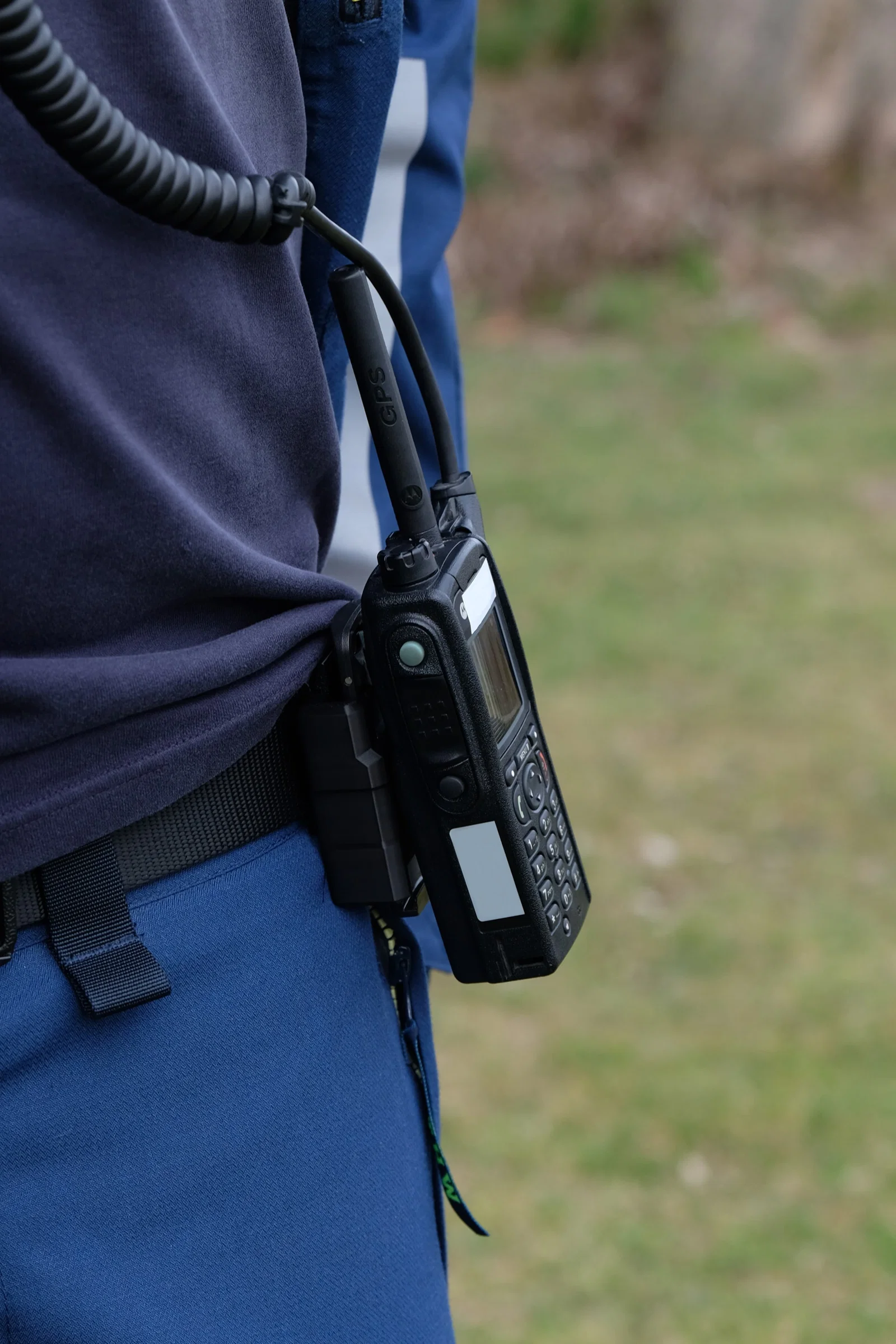

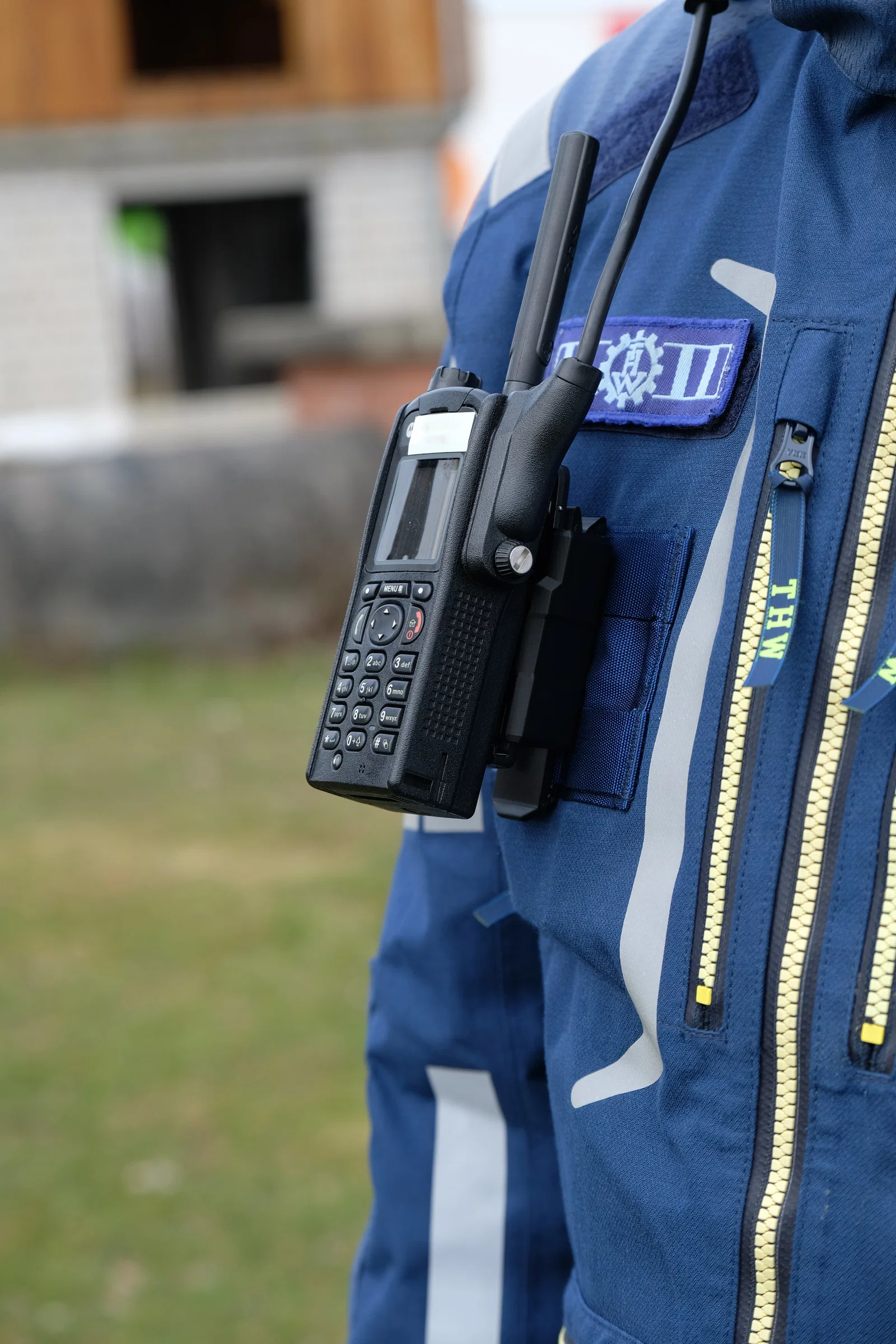

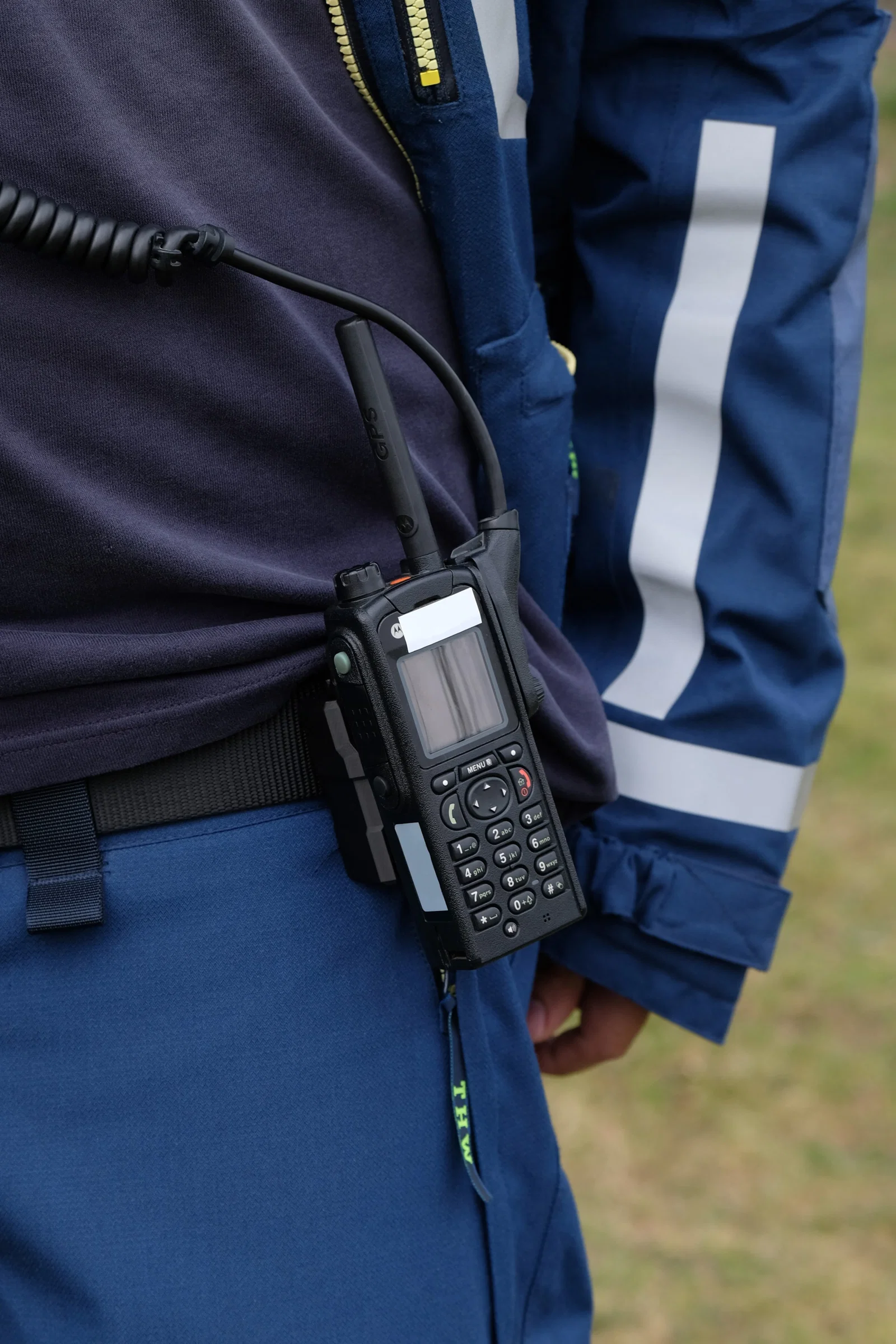

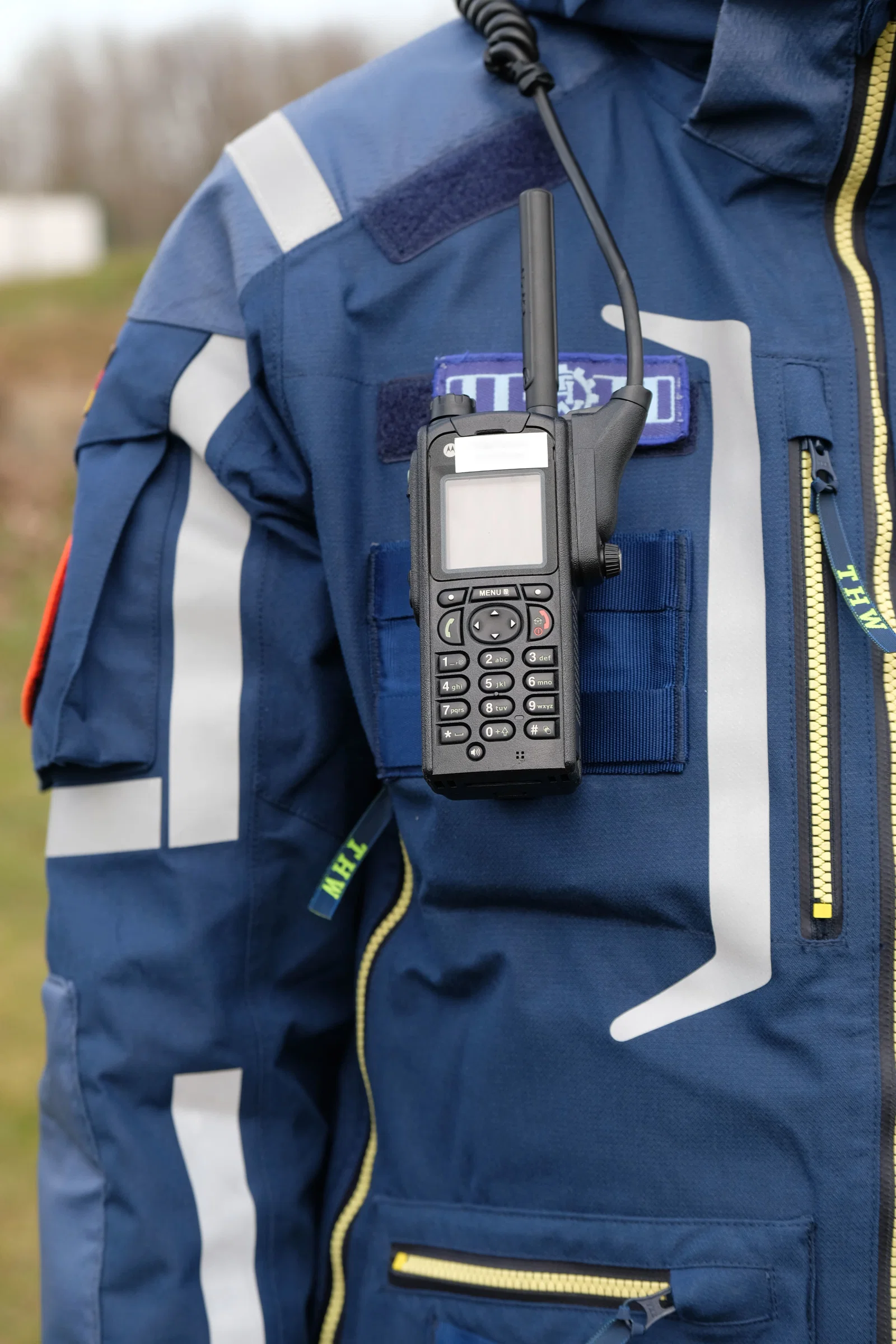

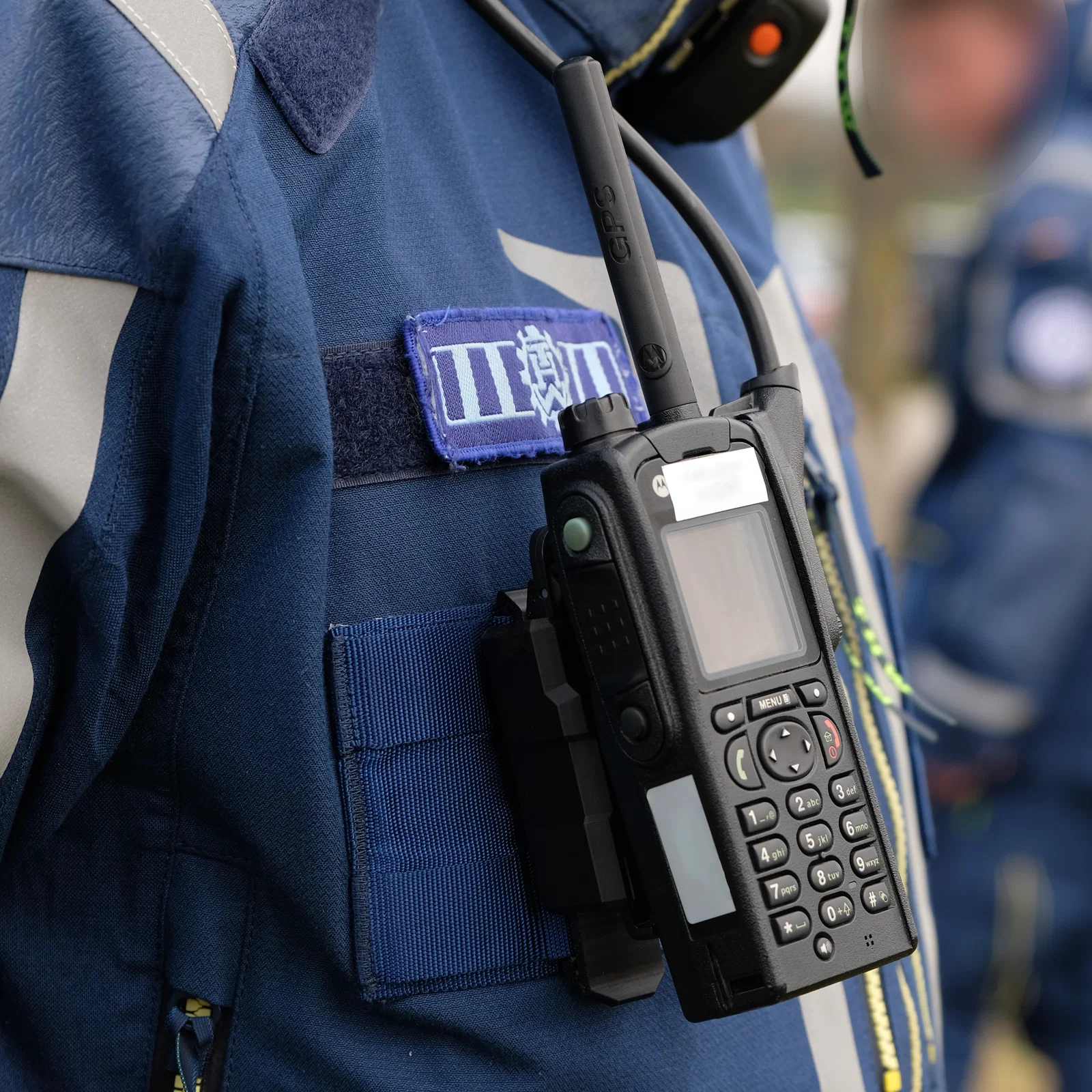

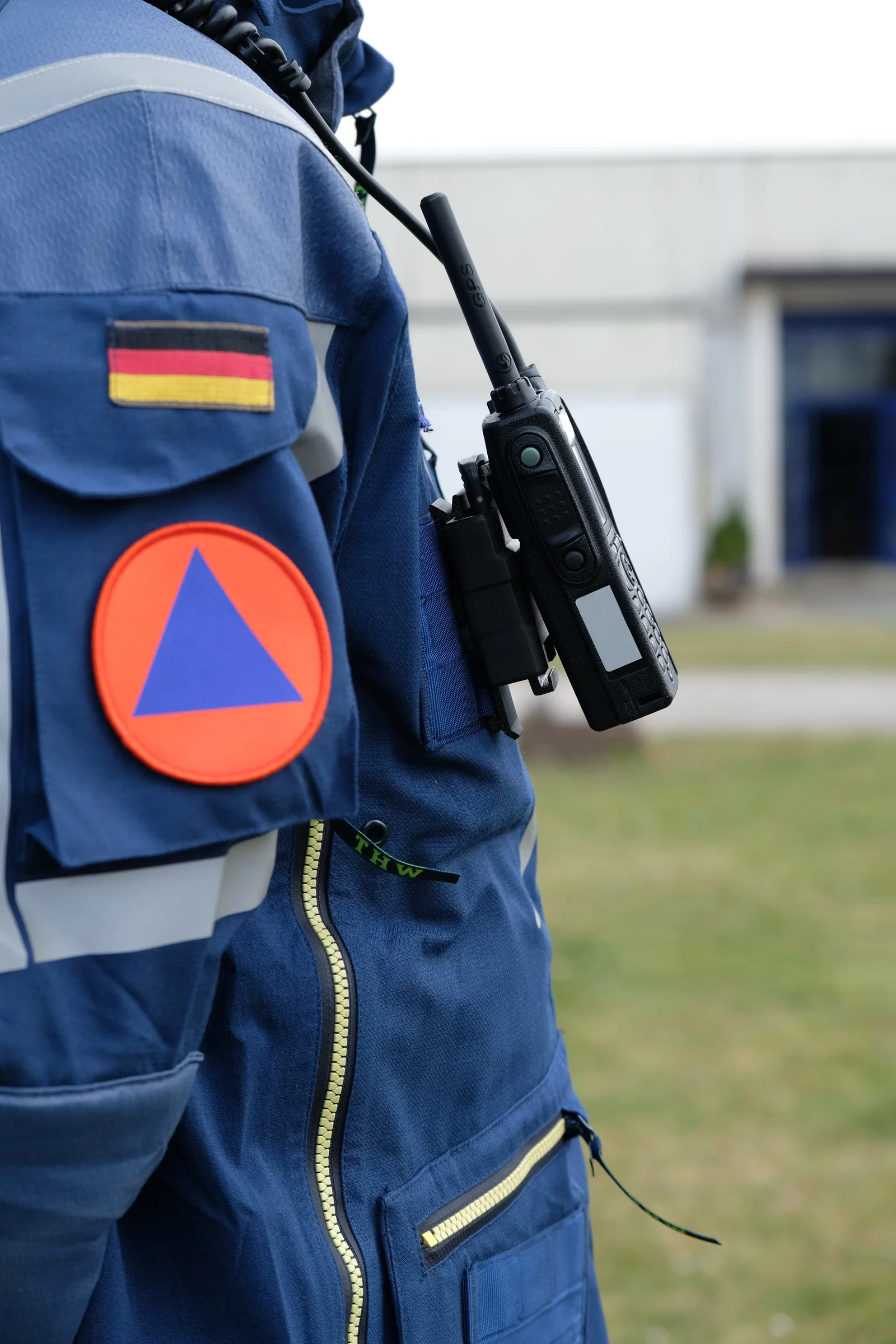

“QUARC - Radio Attachement V3”

Thiết kế cho Motorola MTP850FuG với kẹp thắt lưng tiêu chuẩn. Cũng tương thích tốt với Motorola MXP600.

III

“QUARC - Lautsprechermikrofon Attachement V1”

Dành cho mic loa của Motorola MTP850FuG và tương thích với RM780 của Motorola MXP600. Thiết bị được gắn chắc chắn nhưng dễ dàng tháo nhanh để sử dụng.

Thành phần cũ (Legacy):

Các phiên bản kẹp và phụ kiện đã được cải tiến.

Clips:

“QUARC - Dual Molle Clip V2.0”

Kẹp đơn có phần mở rộng – độ cứng chưa đủ.

“QUARC - Dual Molle Clip V2.1”

Có gia cố và móc – bám tốt nhưng do đòn bẩy dài nên hơi linh hoạt quá mức.

“QUARC - Dual Molle Clip V3”

Hai kẹp Molle riêng biệt giúp ổn định hơn nhưng lắp đặt và tháo ra quá khó.

Attachments:

“QUARC - Radio Attachement V2”

Tiền thân của V3 – cồng kềnh hơn, giữ bộ đàm hơi lỏng lẻo.

Tôi xin cảm ơn tất cả những người đã giúp đỡ về ý tưởng, thiết kế và thử nghiệm.

Thông tin bổ sung:

Chia sẻ kinh nghiệm khi in Radio Attachment V3 trên Bambu Lab A1 và A1 Mini:

Khi in bằng file gốc với nhựa PETG, quá trình in thường lỗi ở 97%. Giải pháp là sử dụng file .3mf, in theo hướng như hình minh họa, sử dụng Brim và cấu trúc hỗ trợ (support).
