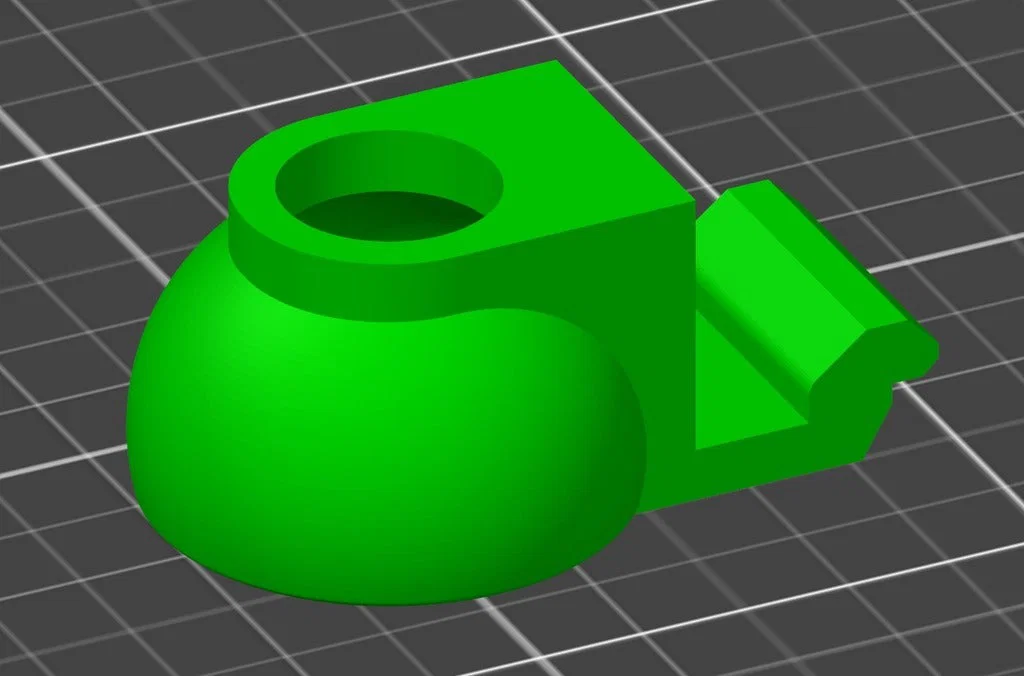

Chân giảm chấn bóng Squash cho Prusa i3MK3/S MK4/S (Cấu hình thấp, không cần ốc vít)

Bạn sẽ thấy hai phiên bản .stl được đính kèm:

• v2: cao hơn (khoảng 4 mm so với v5) và có dung sai chặt hơn, điều này có thể gây một vài khó khăn nhỏ khi lắp vào các thanh profile,
• v5: thấp hơn và độ khít vừa phải hơn so với v2 (lắp đặt dễ dàng hơn).

Nếu máy in của bạn chịu tải nặng phía sau do các cuộn dây nhựa (hoặc thiết bị khác), mình khuyên bạn nên dùng v2 cho phía sau và v5 cho phía trước.

Mình đã tìm thấy cảm hứng để thiết kế chân giảm chấn này khi tham khảo những mẫu sau:

https://www.thingiverse.com/thing:3385254 https://www.thingiverse.com/thing:2450161 https://www.thingiverse.com/thing:2980350 https://www.thingiverse.com/thing:3173854 https://www.thingiverse.com/thing:2823821

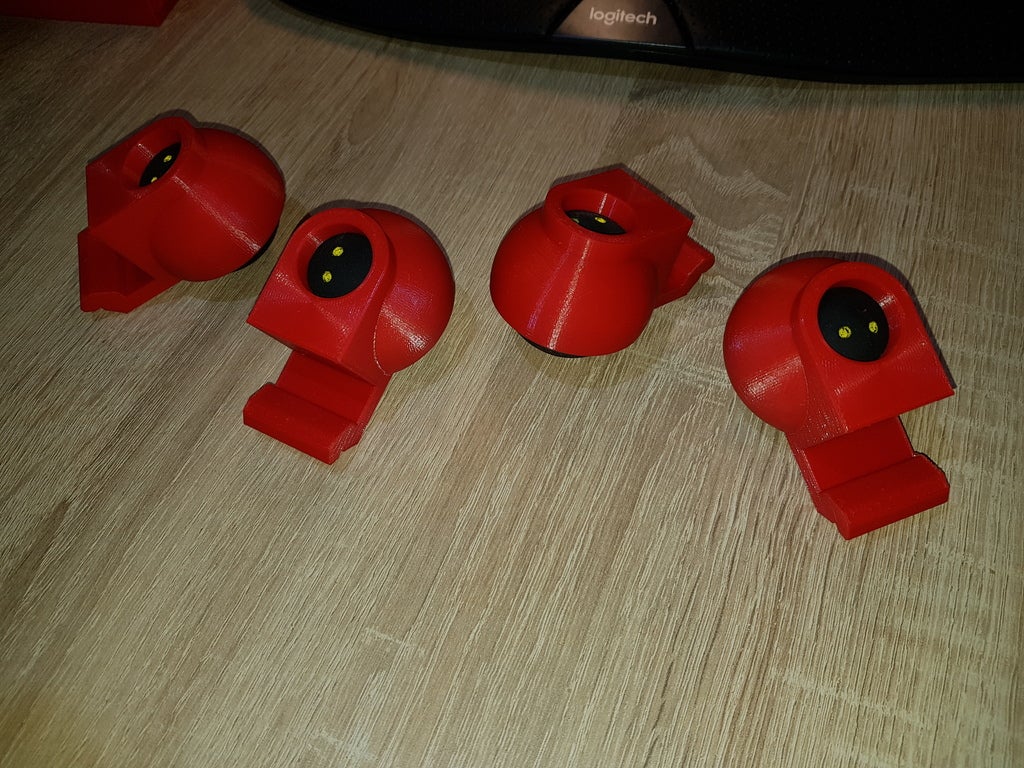

Phiên bản của mình có cấu hình thấp, không cần dụng cụ, không ốc vít :) và được tối ưu hóa hơn so với các loại chân gắn bóng squash khác trên Thingiverse. Chỉ cần in, nhét bóng vào (được đánh dấu bằng 2 chấm vàng) và lắp vào thanh nhôm profile của máy Prusa mà không cần thêm dụng cụ hay linh kiện nào khác. Nó cũng sẽ vừa với các loại thanh nhôm 3030 khác.

CẬP NHẬT 27.04.2021

Mình đã quyết định bổ sung thêm v6, bản này giống v2 nhưng được cải tiến dung sai để lắp dễ dàng hơn, tương tự như v5. Mình khuyên các bạn chỉ nên dùng v5 và v6.

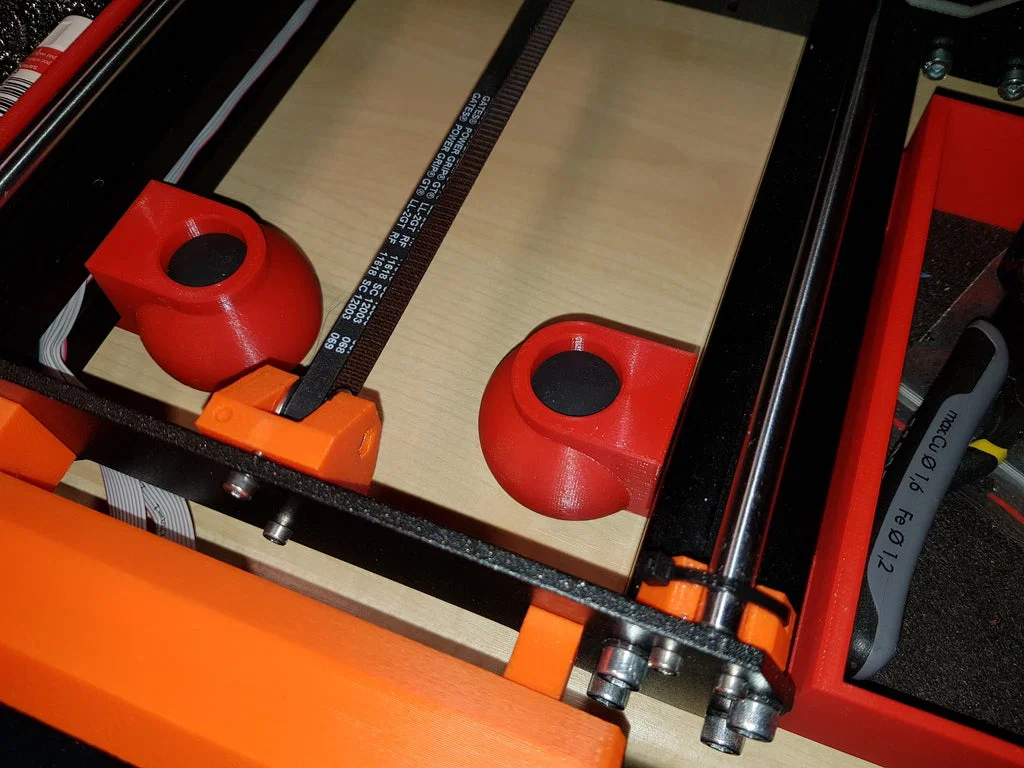

Đừng tháo bất kỳ linh kiện nào trên máy in để lắp bộ chân này! Không cần phải tháo nắp hay tấm đệm nào cả! Chỉ cần nghiêng chân và trượt chúng vào rãnh BÊN DƯỚI của khung nhôm. Hãy chèn chân vào theo một góc rồi đặt phẳng lại. Mình đã thiết kế chúng để khớp với hình dạng này. Bạn không cần dùng ốc vít hay tháo rời khung máy.

Hướng dẫn in

Hãng máy in: Prusa

Máy in: i3 MK3

Rafts: Không

Hỗ trợ (Supports): Có

Độ phân giải: 0,2 layer

Infill: 15% dạng tổ ong (honeycomb)

Chất liệu nhựa: Plast-Spaw PLA, PETG, ABS

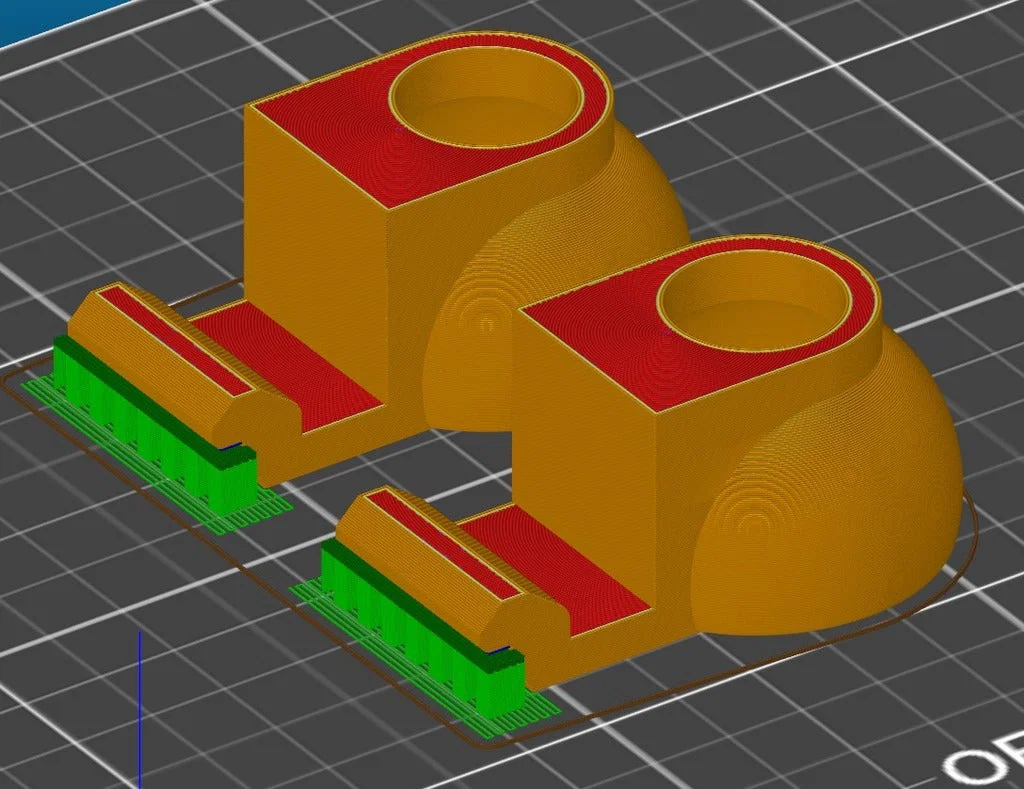

Ghi chú: Bạn có thể dùng PLA, PETG hoặc ABS. Bất kỳ loại nào trong số này đều đủ cứng cáp để đỡ máy in. Sử dụng 2 lớp vỏ (perimeters) và 4-5 lớp top/bottom. Chỉ cần đặt support ở phía phần khóa (bạn có thể xem cách mình đặt support trong hình ảnh đính kèm). Không cần dùng support ở phần vòm.
