Vỏ đựng PCB cho cảm biến AHT20+BMP280

Thiết kế

Tôi có mua vài bo mạch cảm biến AHT20+BMP280 trên AliExpress để nghịch mấy món đồ Smart Home. Tuy nhiên, lại chẳng có cái vỏ nào phù hợp để bảo vệ cảm biến khỏi bụi bẩn hay va đập, nên tôi đã tự thiết kế một cái.

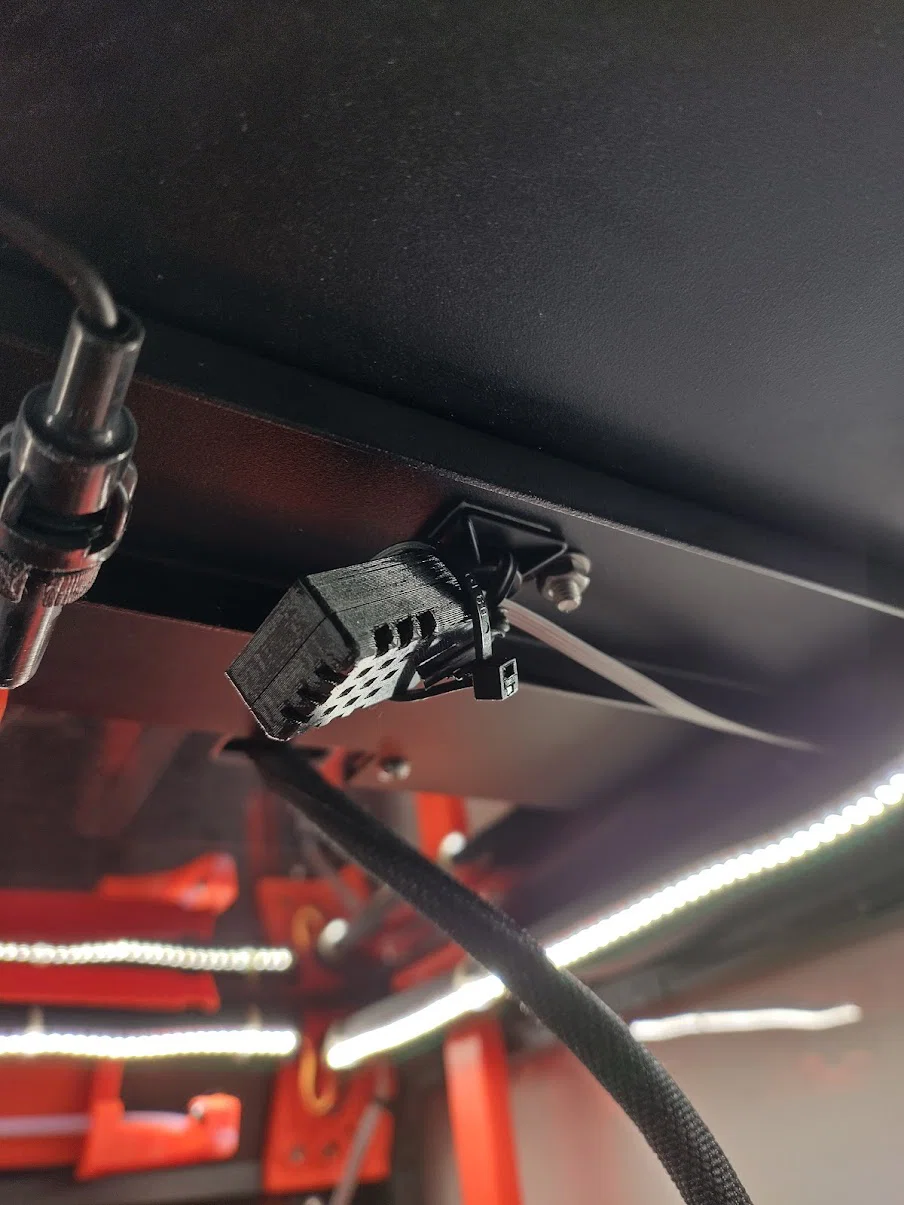

Thiết kế này được làm để dán lên bề mặt phẳng bằng băng keo hai mặt. Cách này khá ổn, nhưng nếu muốn tránh tình trạng nhiệt độ bị trễ khi đo, bạn có thể để nó lơ lửng trong không khí như tôi đang dùng bên trong thùng Prusabox.

Phần vỏ được thiết kế để dùng với đầu nối female 4-pin bấm trên cáp ribbon, nhưng tôi cũng có đính kèm file gốc FreeCAD để bạn thoải mái chỉnh sửa theo ý mình.

In ấn

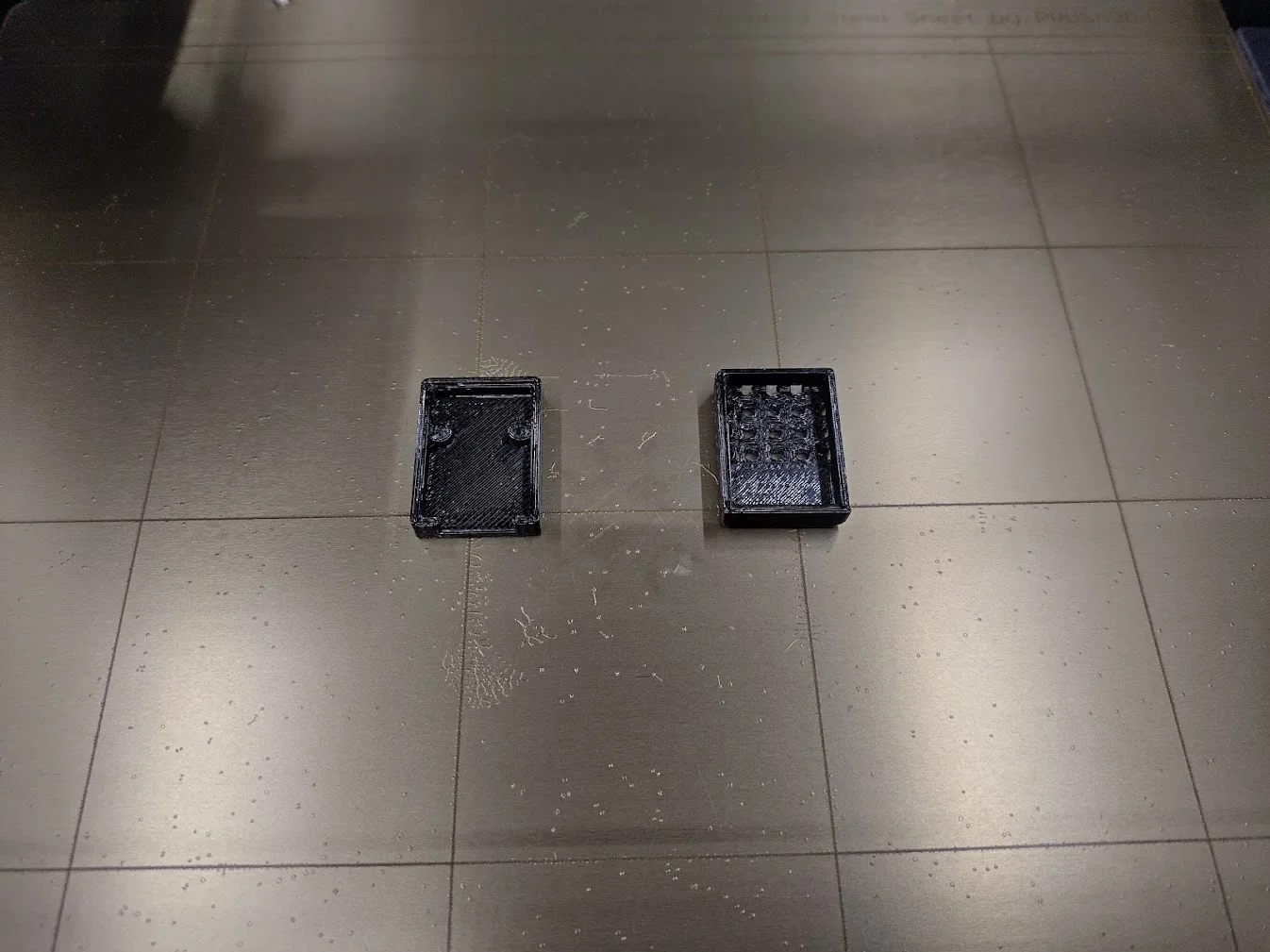

Tôi in bằng nhựa Spectrum PETG, layer 0.2mm với infill 20%. Bạn có thể tùy chỉnh thông số vì vỏ này cơ bản là các khối đặc. Tôi có dùng hỗ trợ (support) kiểu snug trên bàn in, tùy vào máy của bạn mà có thể điều chỉnh cho phù hợp.

Hậu kỳ và Lắp ráp

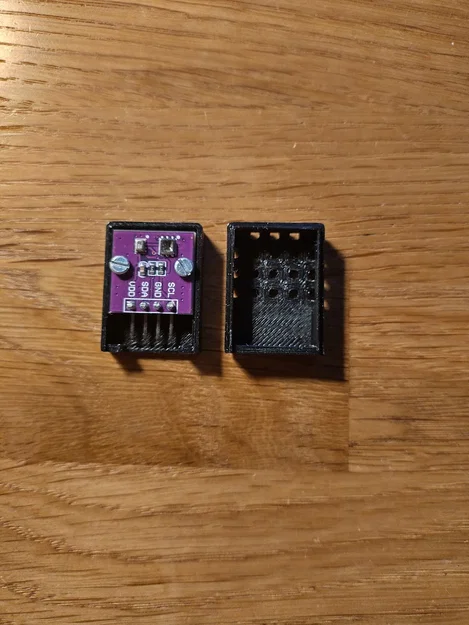

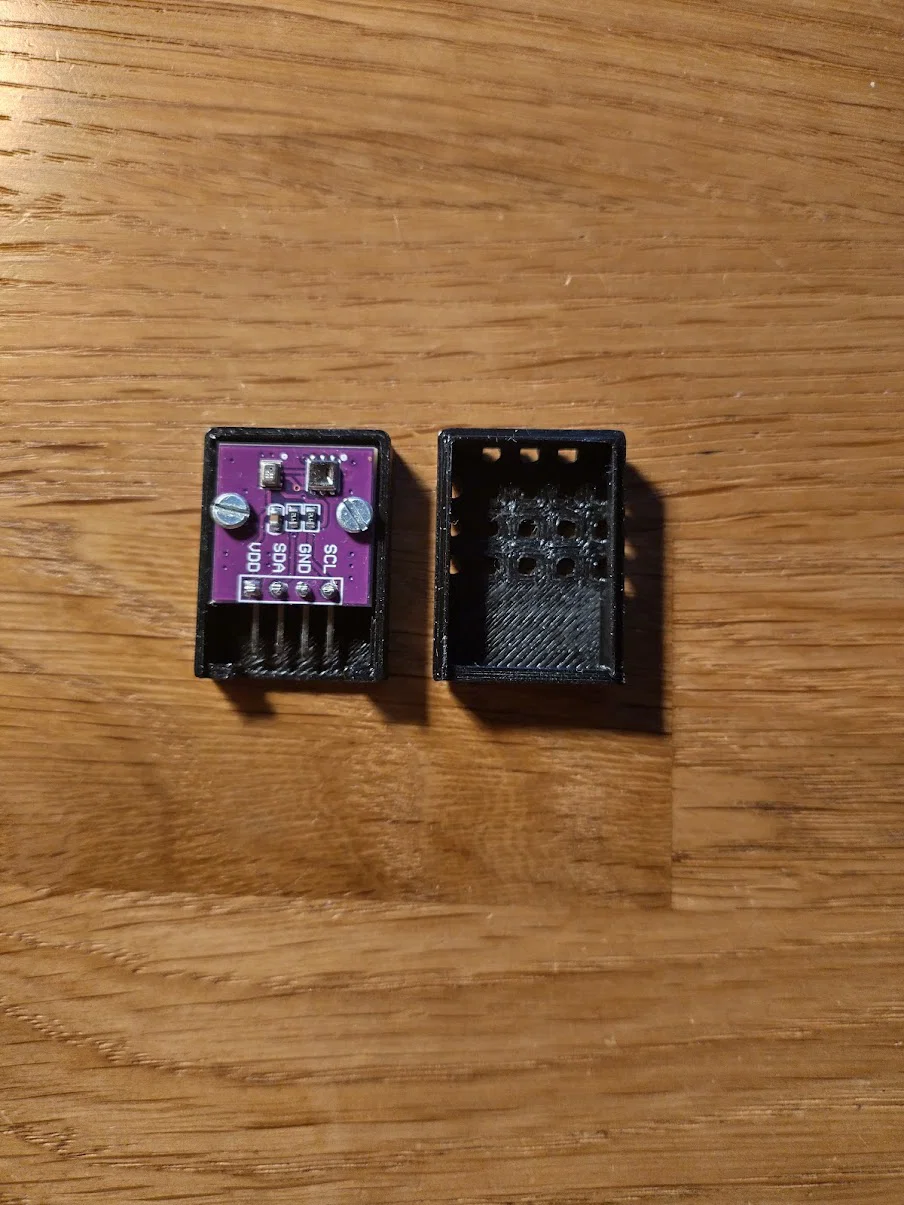

Sử dụng hai ốc vít M2x5mm để cố định bo mạch PCB. Các chi tiết có thể dán keo lại với nhau để thêm phần chắc chắn.
