Bộ giá gắn 10" Rack Power Distribution Unit (PDU) in 3D

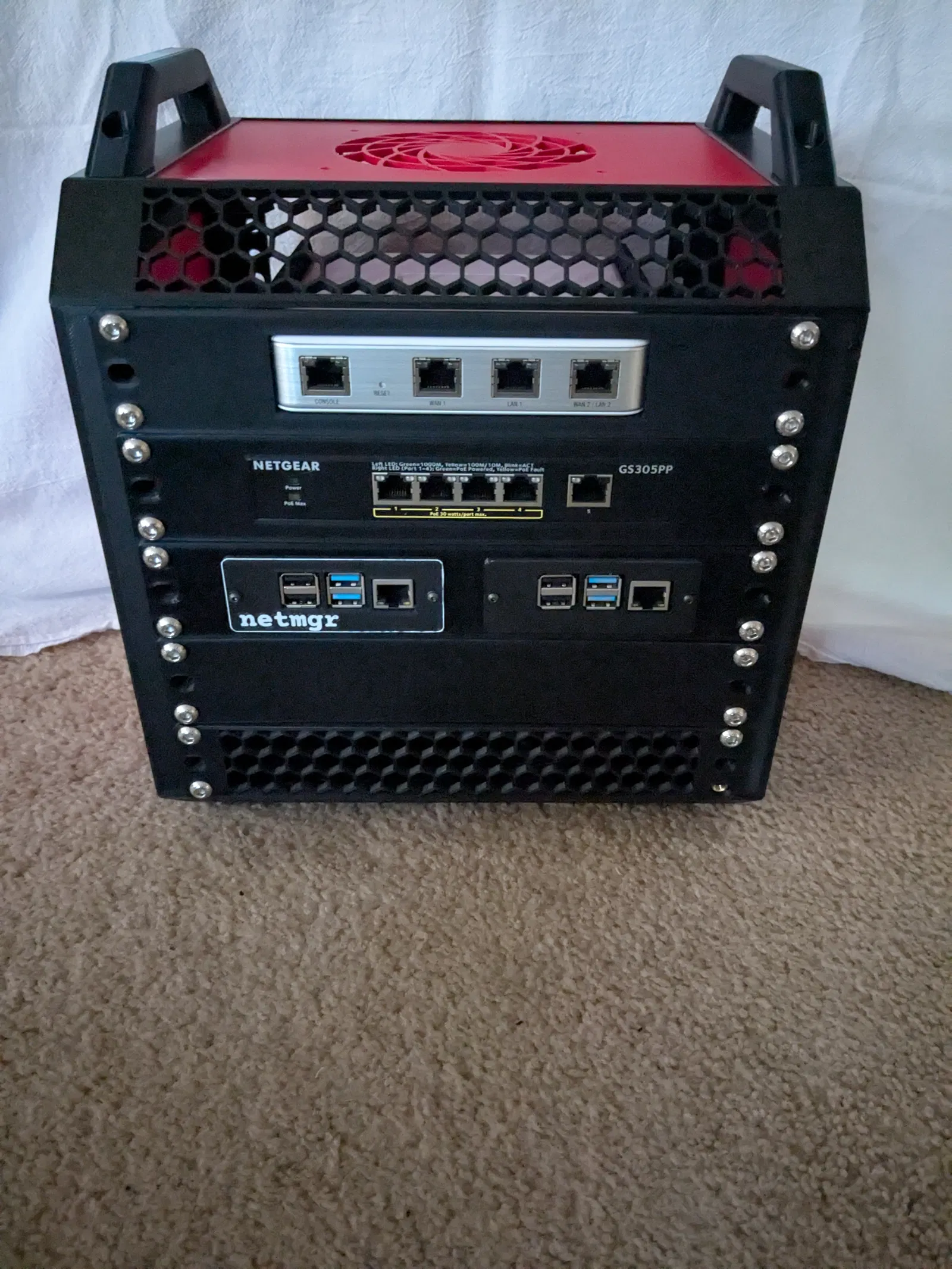

Giá treo 10" cho Network Rack in 3D dành cho Netgear GS305PP và ổ cắm PDU

Trong khuôn khổ dự án xây dựng hệ thống mạng cho lớp học, mình đang thiết kế các khung rack 10" in 3D cho các bạn học sinh. Các bạn ấy sẽ được tự tay cấu hình và kiểm thử các thiết bị mạng thực tế, giúp tích lũy kinh nghiệm quý báu. Chẳng có cách nào học về mạng tốt hơn là tự tay lắp ráp từ những thứ cơ bản nhất!

Thiết lập khung Rack:
Mình dựa trên thiết kế LabRax 10" Server Rack (5U), bạn có thể tham khảo tại đây: LabRax 10" Server Rack. Mặc dù thiết kế này rất ổn, nhưng phần Horizontal+Edge+Solid hơi quá khổ so với bàn in của máy Prusa MK4(s) nên mình phải tùy biến lại một chút. Rất may là con trai của một người bạn đã hỗ trợ mình in các bộ phận lớn hơn.

Thêm PDU để quản lý nguồn:

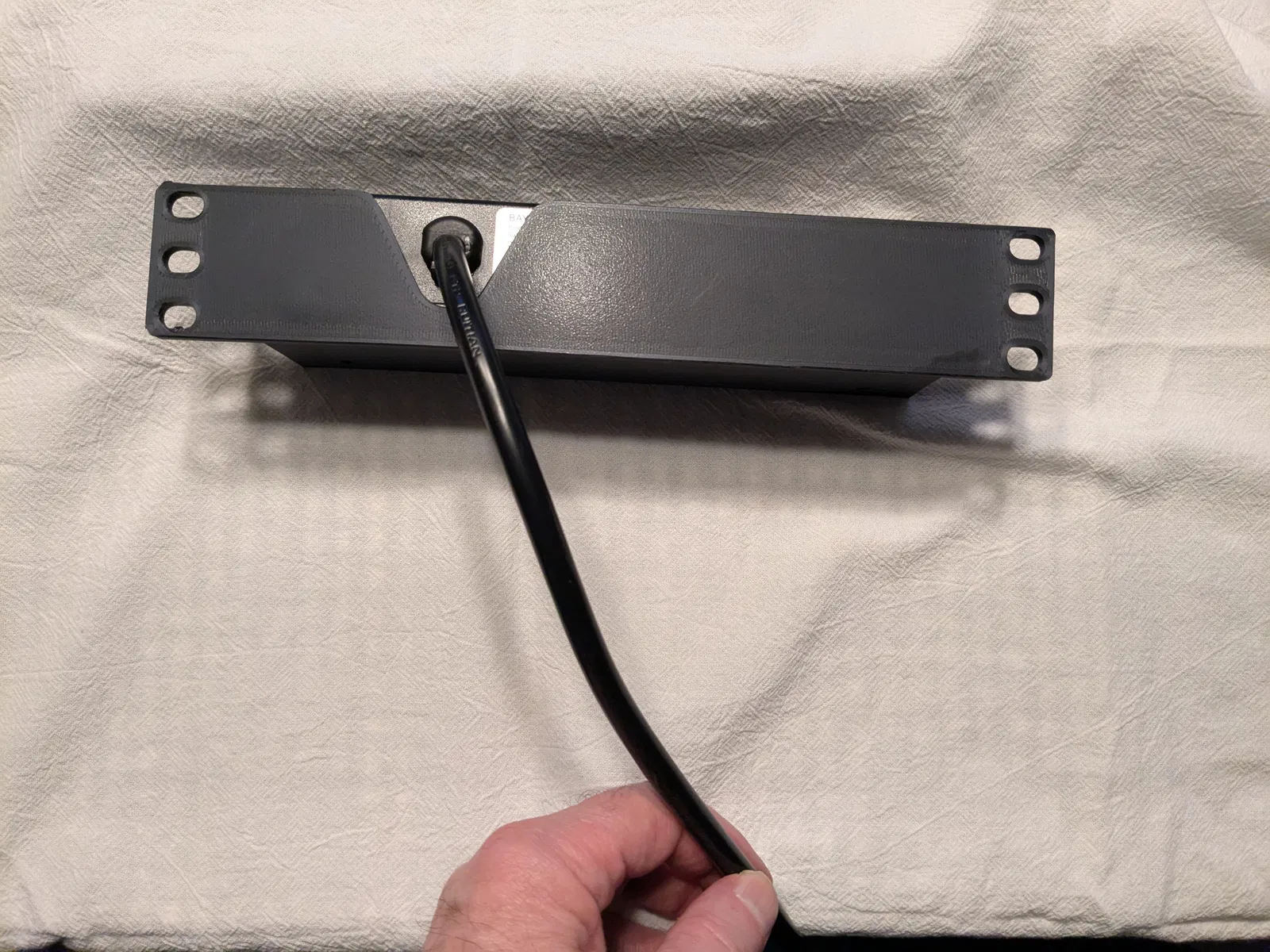

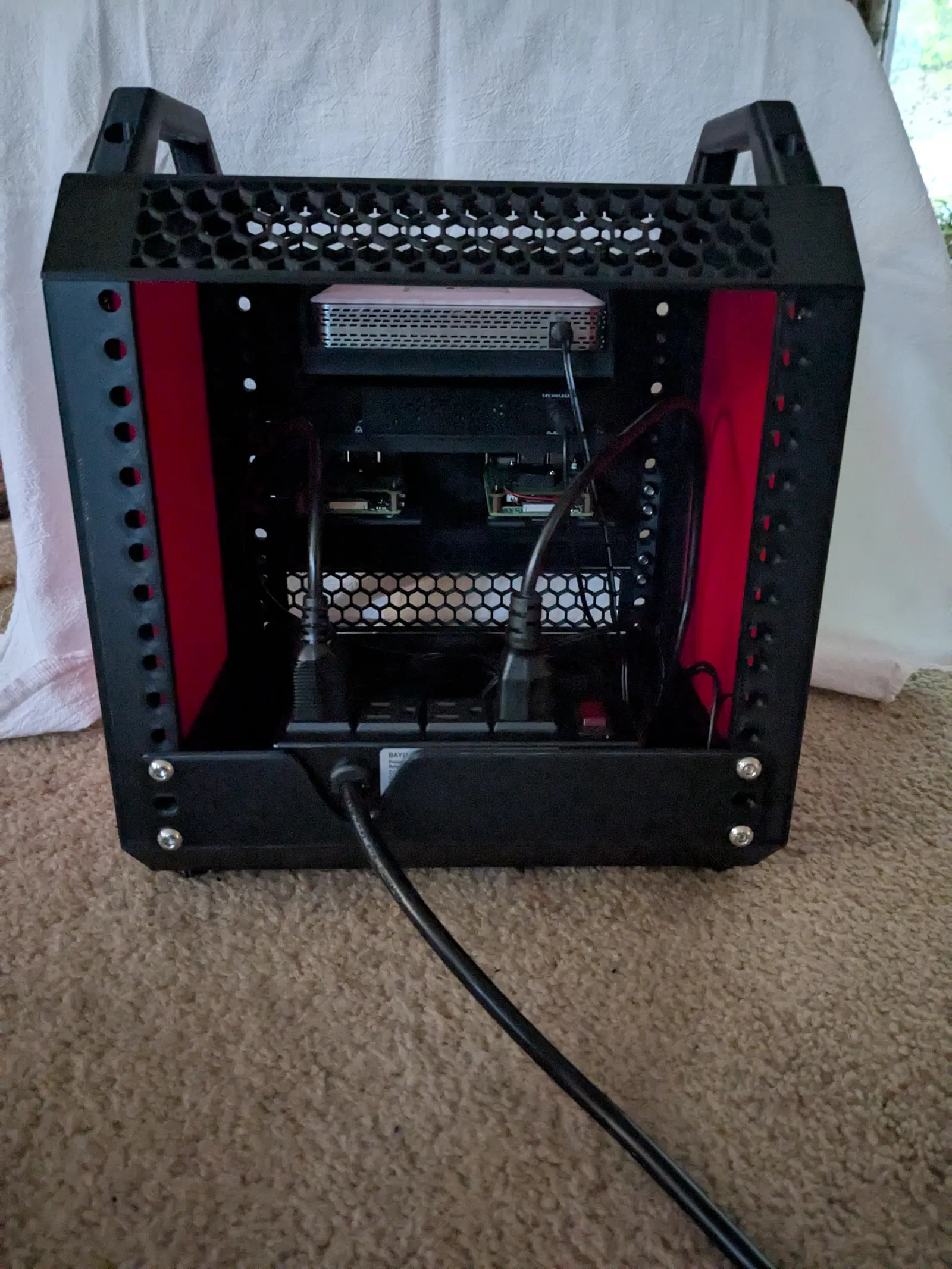

Để không gian gọn gàng hơn, mình đã thiết kế thêm một Giá gắn ổ cắm PDU để bắt vào mặt sau của rack. Việc này giúp bạn dễ dàng bật/tắt nguồn cho các thiết bị mà không cần phải chui xuống gầm bàn hay mò mẫm trong mớ dây nhợ lằng nhằng. Đây là một giải pháp đơn giản nhưng cực kỳ hiệu quả để giúp góc máy trông chuyên nghiệp hơn, đồng thời đảm bảo an toàn và dễ tiếp cận cho học sinh.

Mẹo khi in:
Để có kết quả tốt nhất, hãy in các giá treo theo hướng úp mặt xuống, thêm hỗ trợ (support) ở phần "đỉnh" để đảm bảo độ cứng cáp. Đây là các thiết lập slicer mình khuyên dùng:

• Vách đứng (Vertical Shells):
  • Perimeters: 3
• Vách ngang (Horizontal Shells):
  • Solid Layers: 6 lớp mặt trên, 5 lớp mặt dưới

Ổ cắm điện:

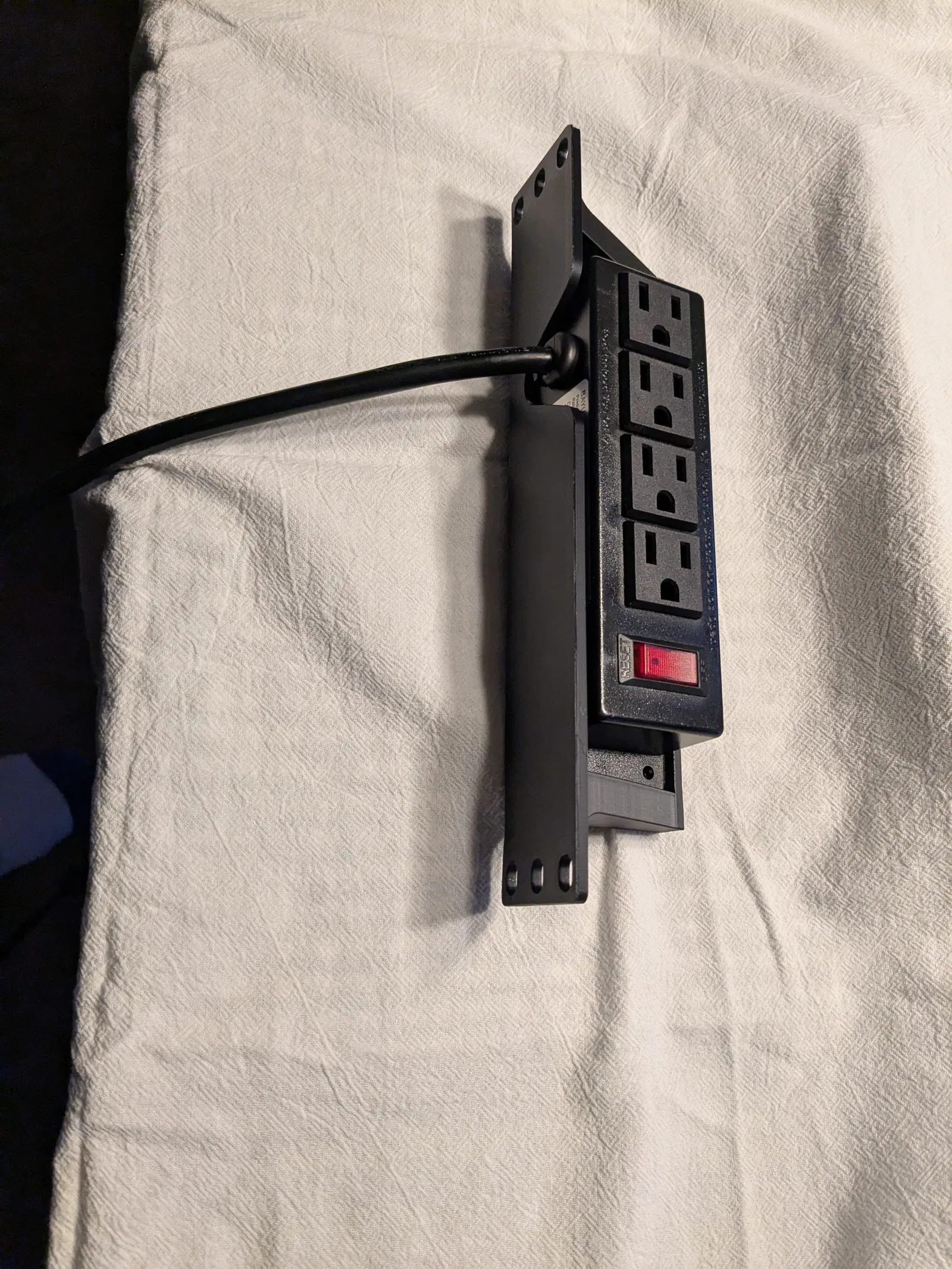

Giá gắn này vừa vặn với loại ổ cắm cụ thể này:

PDU Power Switch (Đây không phải là liên kết tiếp thị).
