Ống gió quạt 5015 cho Micro Swiss NG Ender 5 (Fan Shroud)

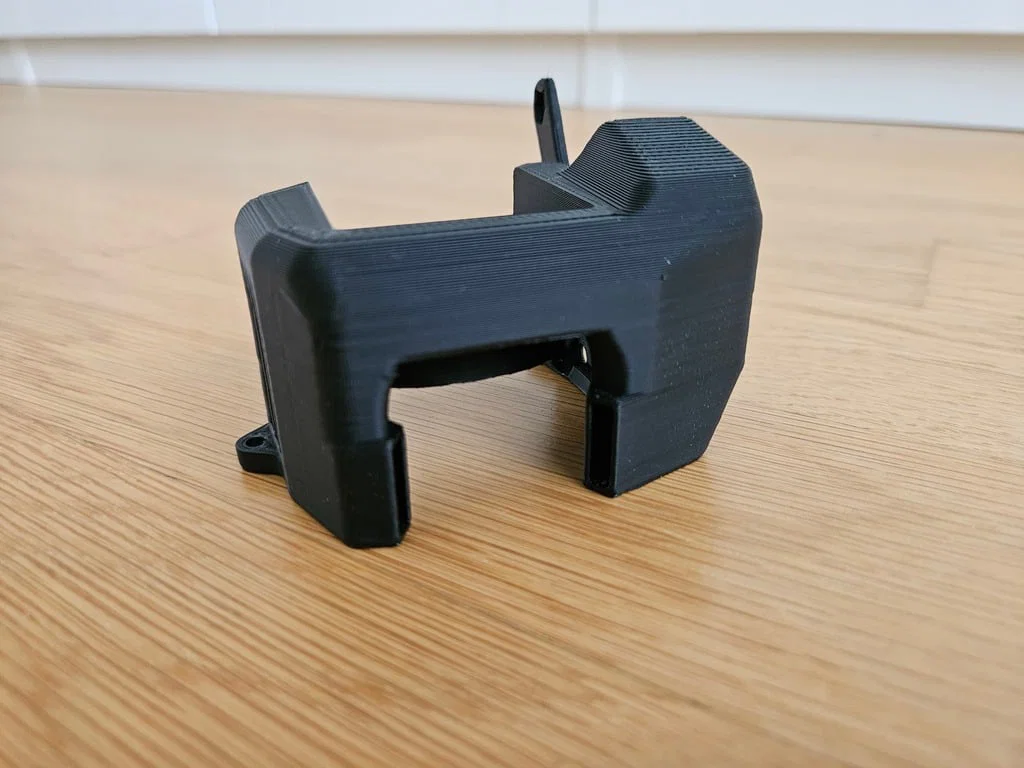

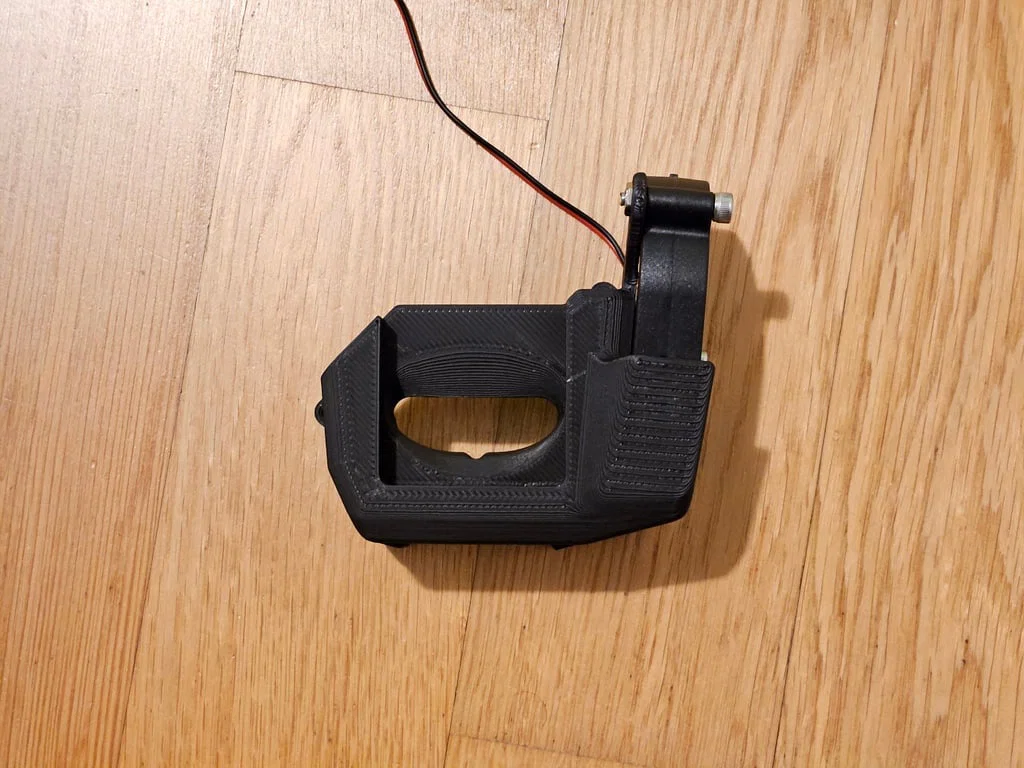

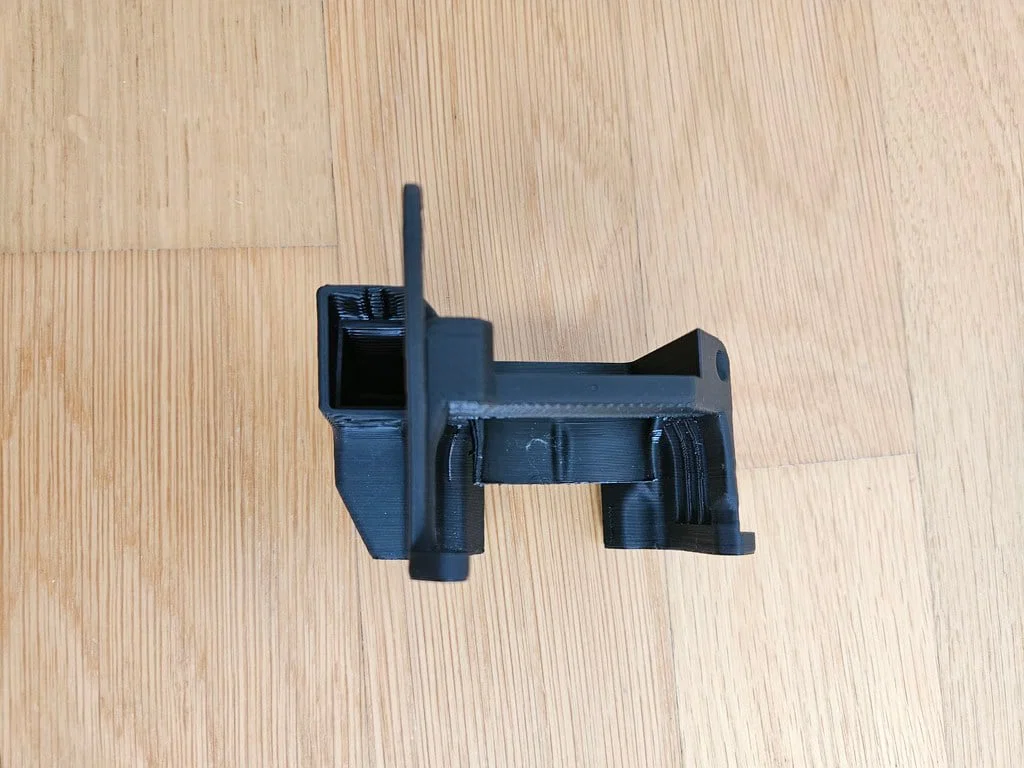

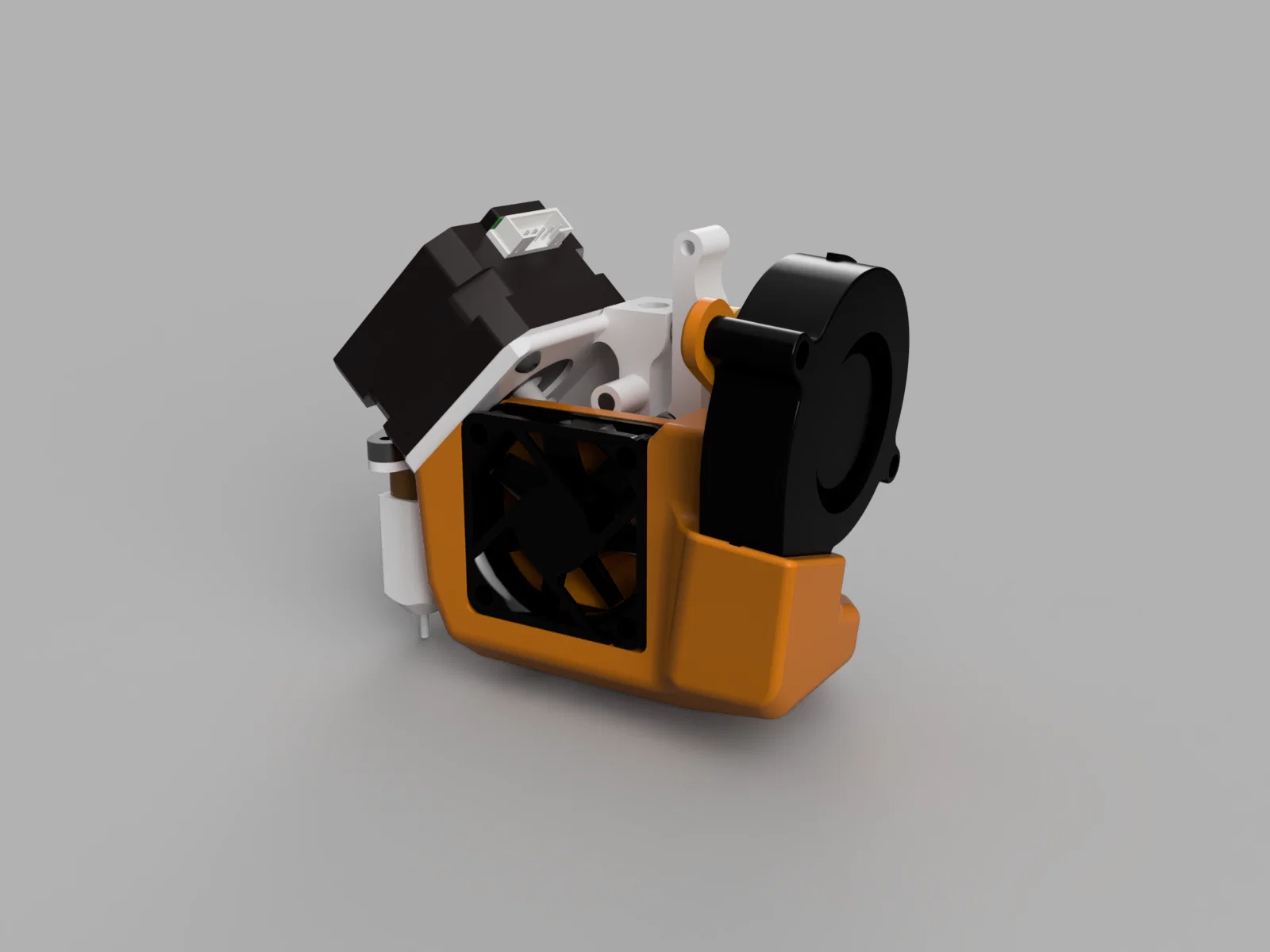

Đây là bản làm lại hoàn toàn của Micro Swiss NG Shroud, dựa trên mẫu đơn giản hoá của hebnern.

Lý do thì đơn giản: mình muốn luồng gió được phân phối đều. Mình cũng tin là chỉ cần 1 quạt blower 5015 là đủ mạnh nếu gió được chia đúng cách. Vì vậy mình thiết kế cửa hút (inlet) dạng chia đôi cho quạt 5015 và đồng thời tối ưu các kênh dẫn gió bên trong.

Ngoài ra mình xoay quạt theo chiều kim đồng hồ khoảng 13% để hướng luồng gió thường gặp của 5015 thẳng về phía cửa vào của ống gió (duct inlet). Xem thêm ở đây (cảm ơn user Life_Of_Brian đã đăng video và nhắc mình để ý):
https://www.youtube.com/watch?v=owActpt87qw&list=PLUBaI8JyGk428gINuMTUKC0VJ1hdu1Wq8&index=45

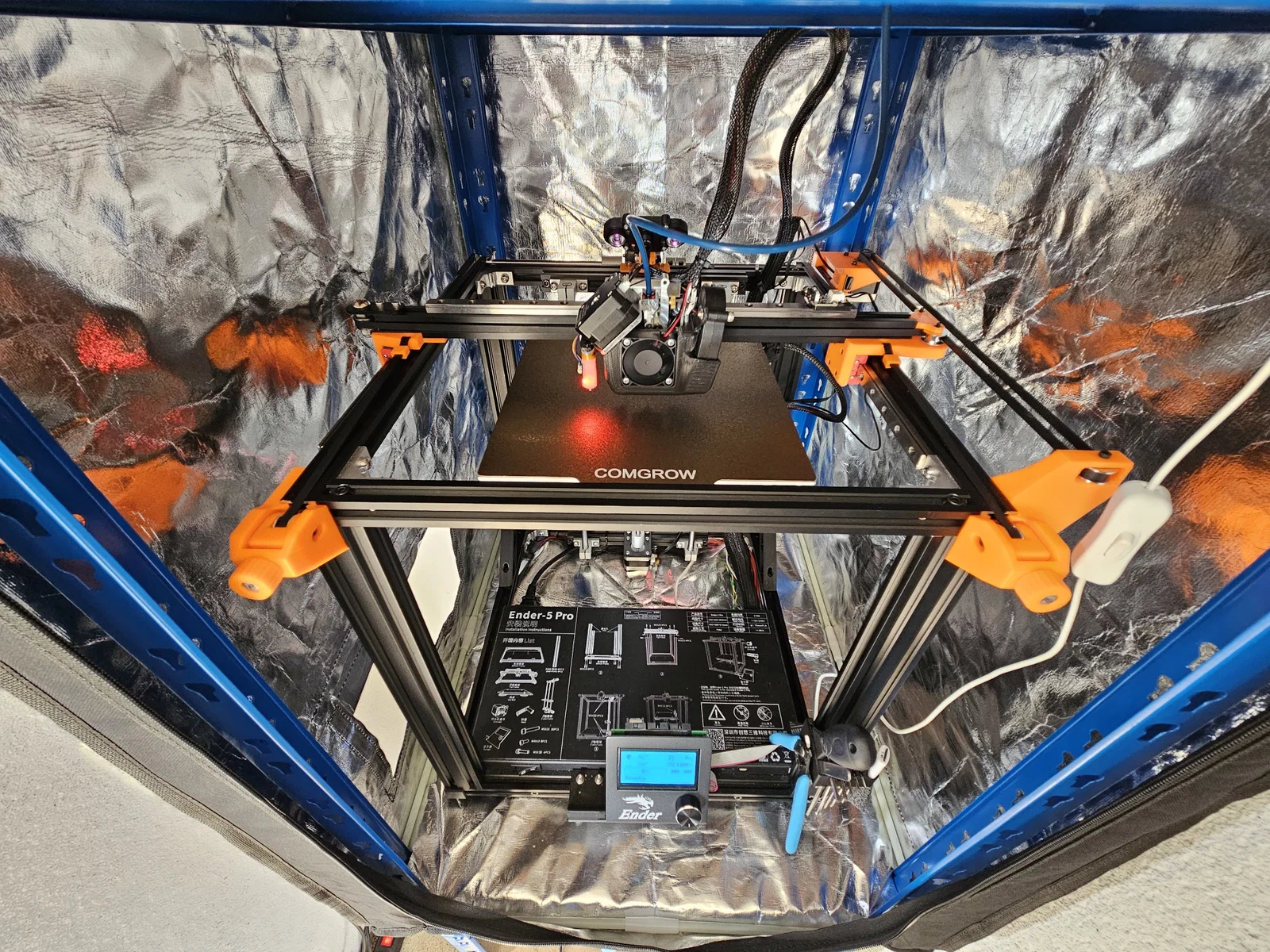

Khác với một số thiết kế dùng 5015 khác, mẫu này không làm giảm thể tích in (print volume) trên Ender 5 / Pro.

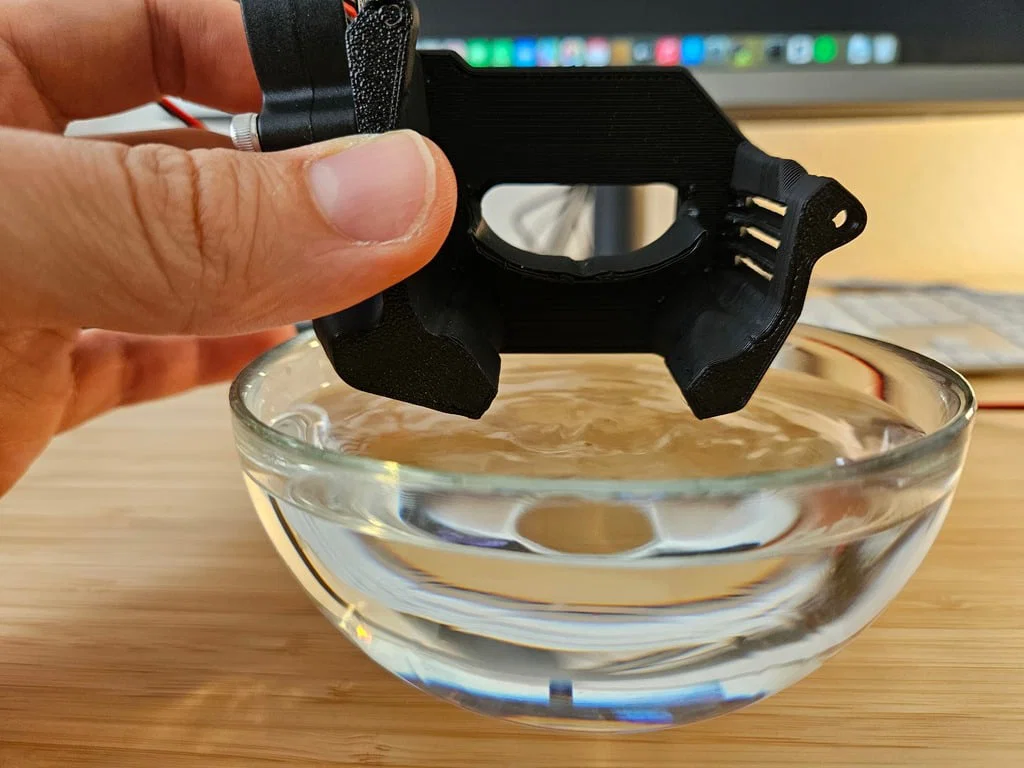

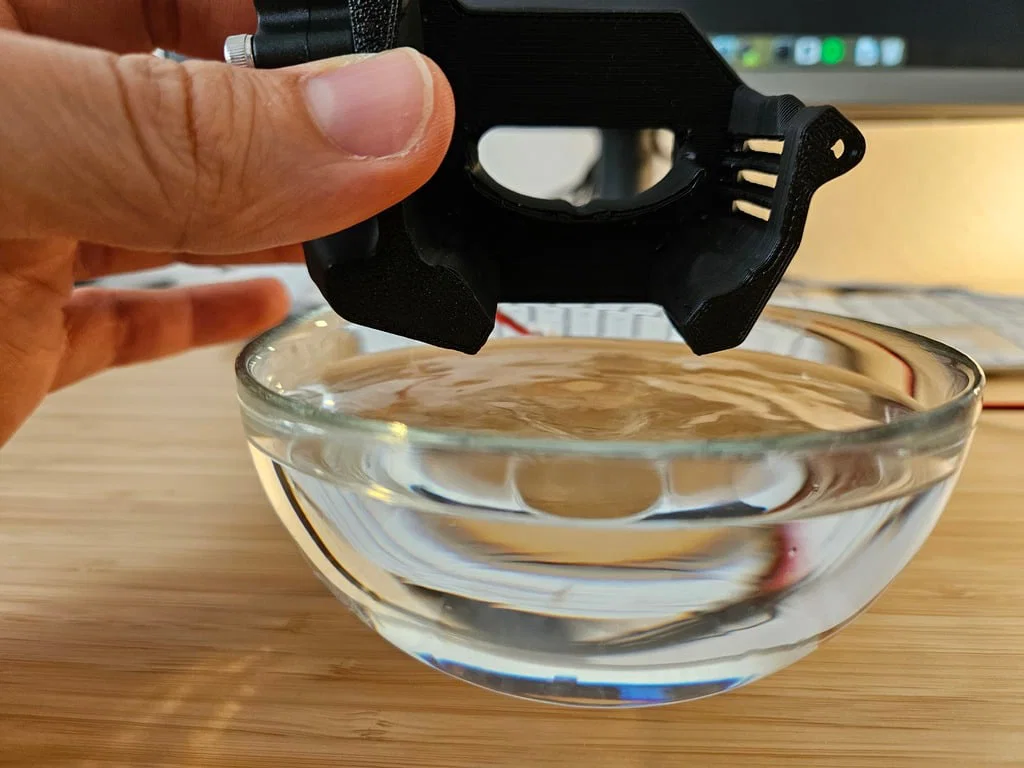

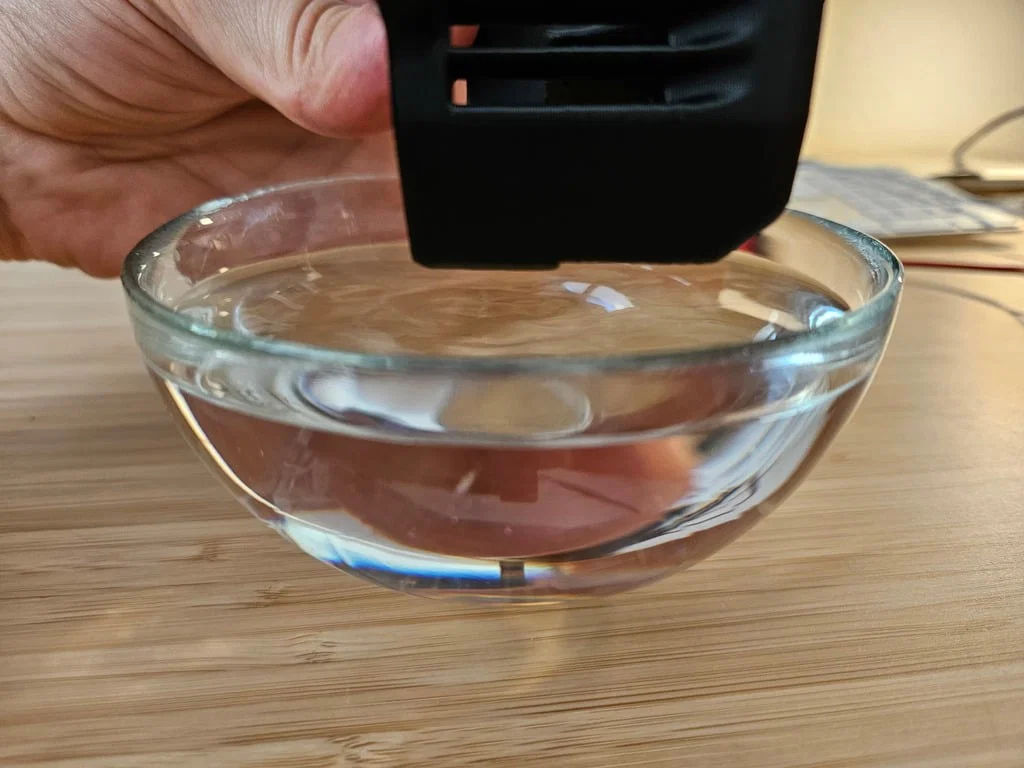

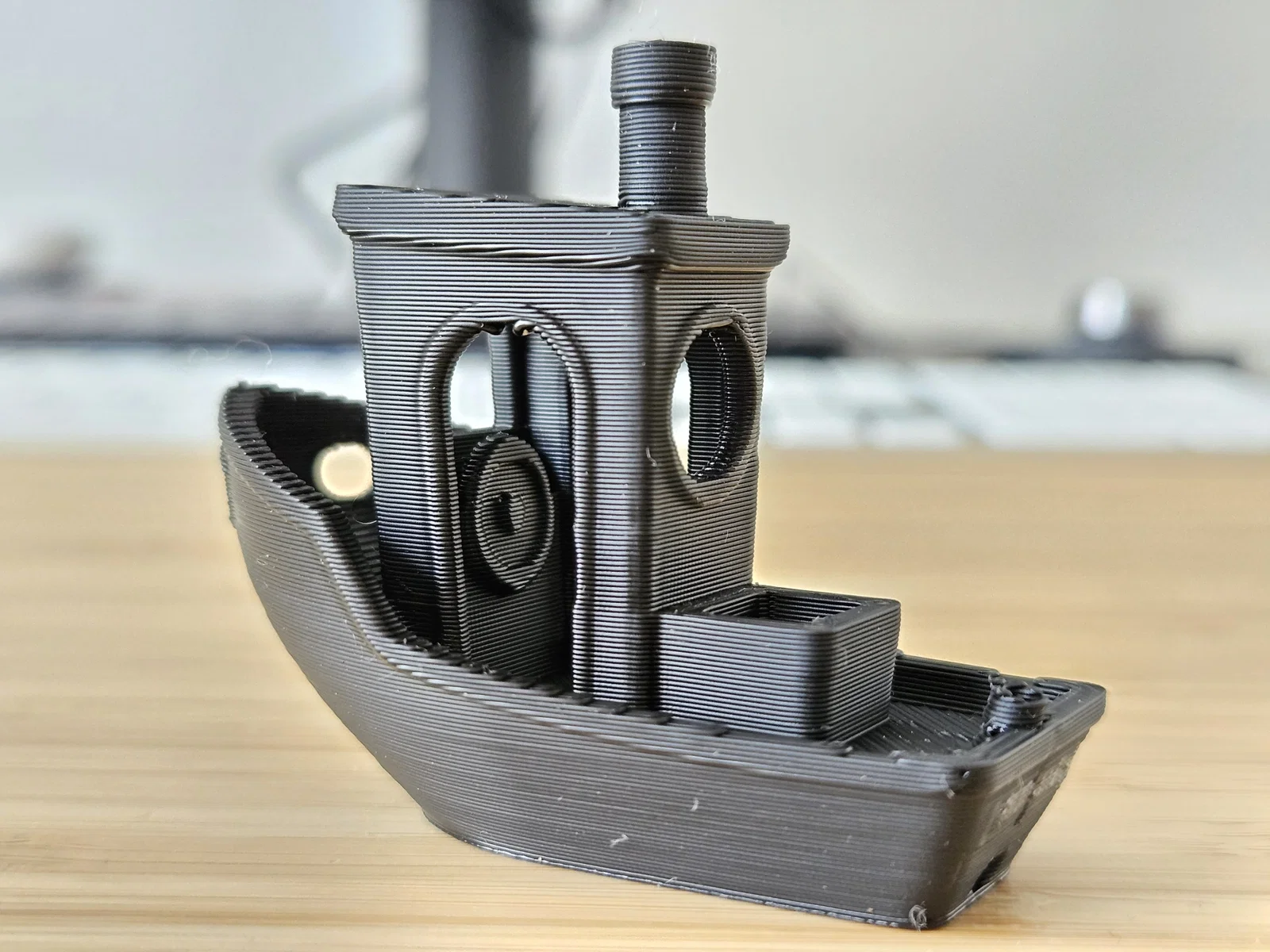

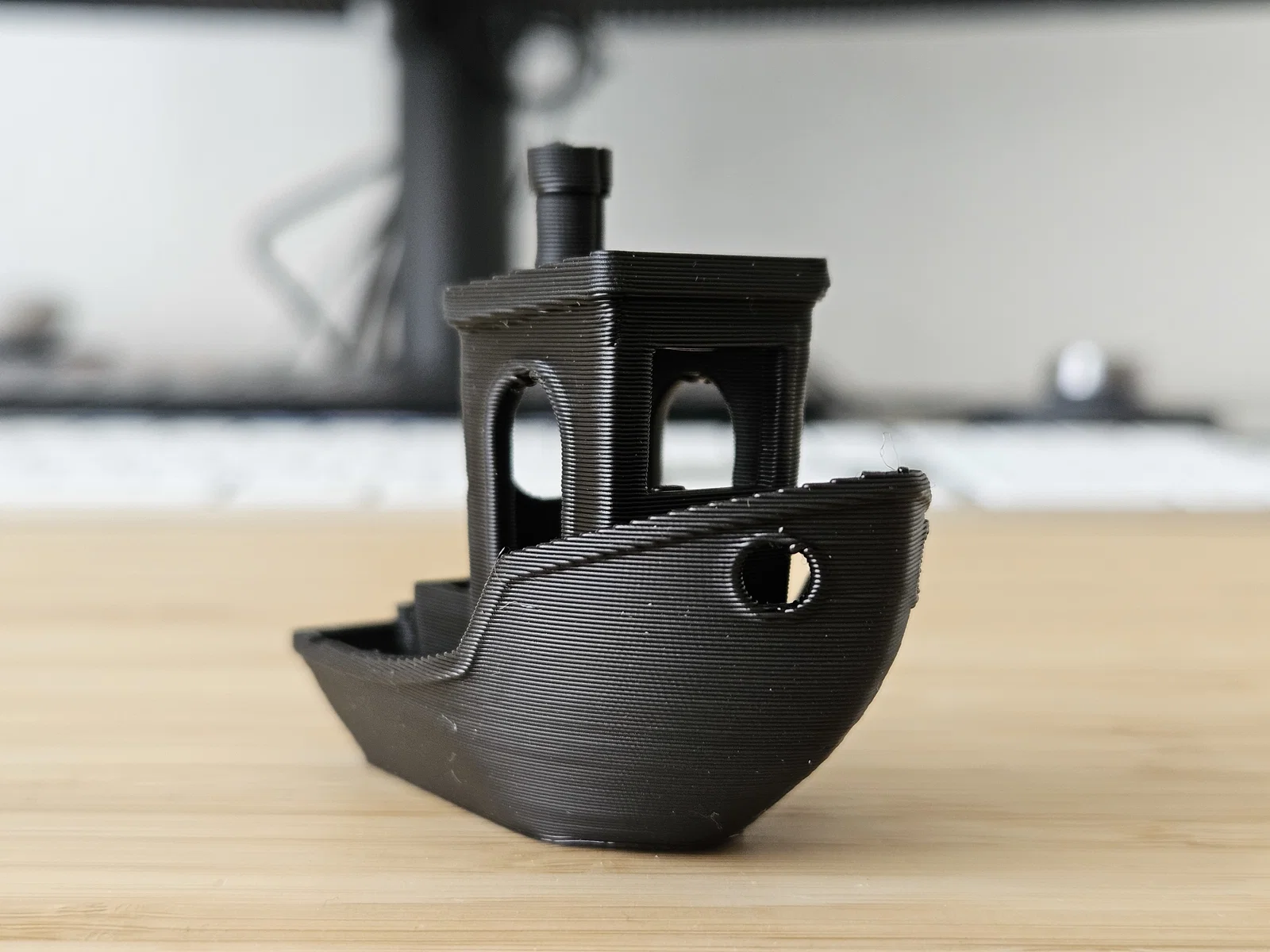

Dù mình chưa mô phỏng airflow bằng CFD được, mình có làm vài thử nghiệm kiểu “water test” truyền thống và ít nhất nhìn cũng khá hứa hẹn. :)

Print Settings

Printer Brand:

Creality

Printer:

Ender 5

Rafts:

No

Supports:

Yes

Resolution:

0.3

Infill:

15%

Filament: Redline ASA-X Black

Notes:

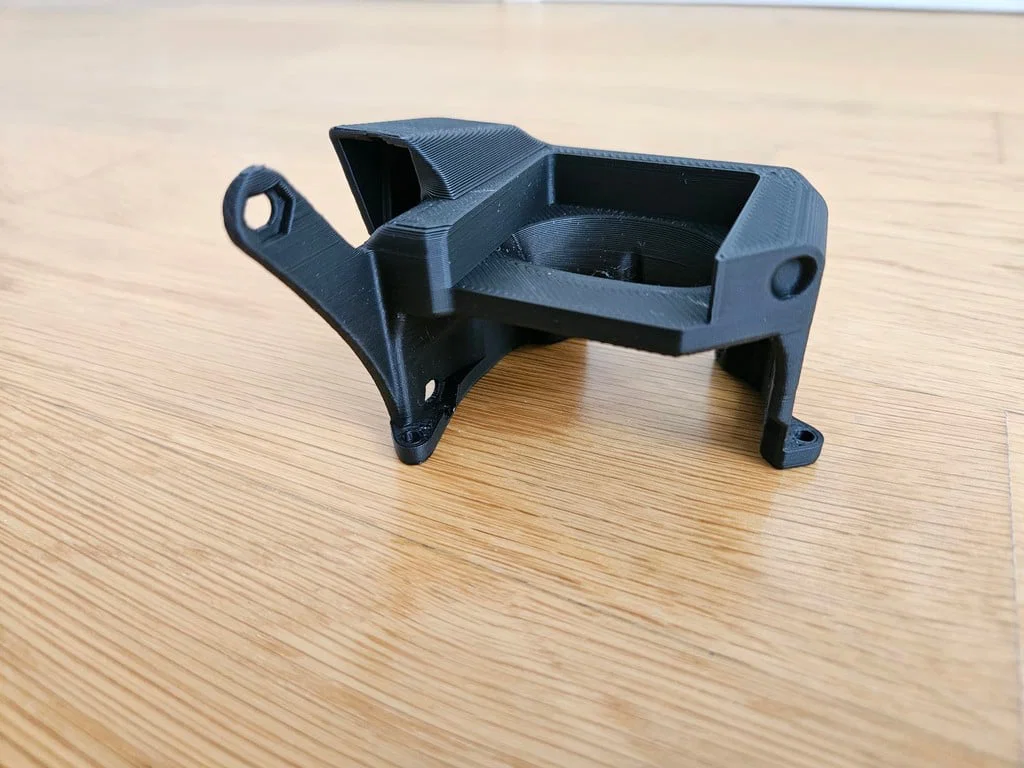

Mình in mẫu với support chỉ “on build plate only”, ngoài ra mình set overhang threshold angle là 5º, nên chỉ có phần giữa của shroud được đỡ support.
Tất cả bridge và overhang còn lại in ra ổn, không cần support (có thể sẽ khác tuỳ máy của bạn).

Vì các cửa gió ra khá gần nozzle, mình khuyên dùng ABS hoặc ASA để in.

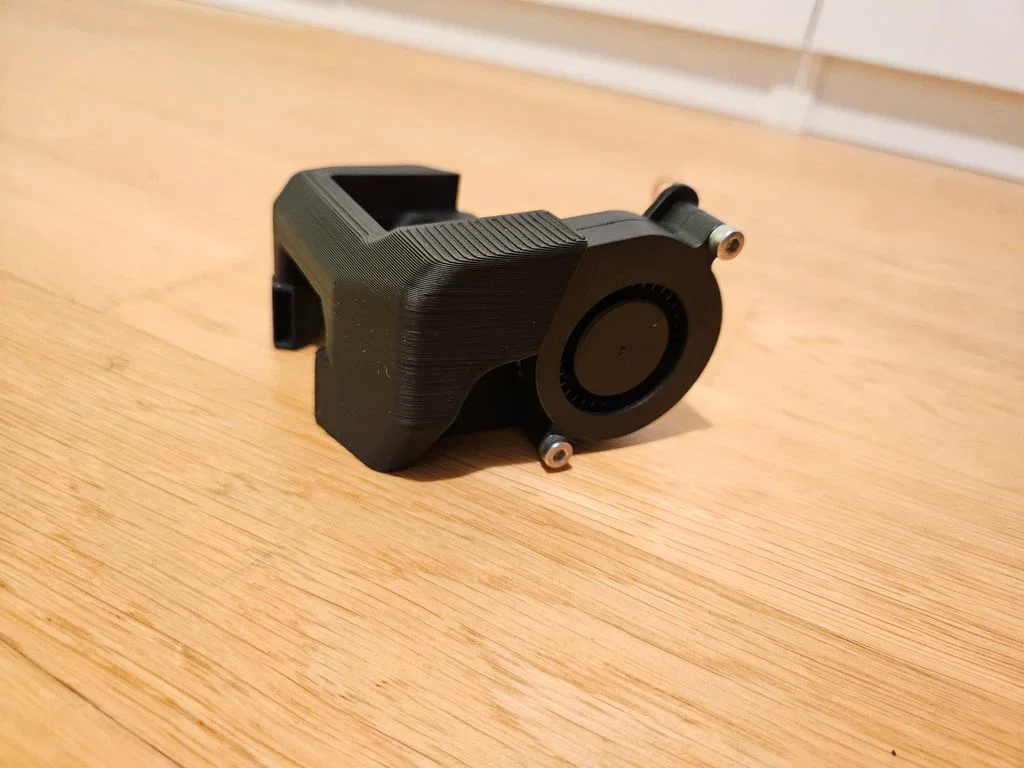

Dùng ốc và tán M4x20 để cố định blower vào shroud.
