XTR-33 | Máy bay RC 3D print hoàn toàn, nhà/ngoài trời, aerobatics nhẹ

Mình cần một con máy bay RC bay trong nhà, có cánh tháo rời và dùng đúng dạng airfoil 3D (NACA 0018). Ý tưởng ban đầu là 3D print phần cánh, còn lại dùng tấm foam depron. Nhưng rồi mình tự hỏi: “sao không làm luôn hết?”

Mẫu này được thiết kế để in bằng LW-PLA (ví dụ Colorfabb)

Thiết lập in đề xuất:
230C-250C
45% Flow
Biến thể Indoor:
3% Gyroid Infill
0.4mm wall width
Biến thể Outdoor:
5% Gyroid Infill
0.5-0.55mm wall width

Linh kiện đề xuất:
Motor 1800kV chạy được 2S/3S (ví dụ https://de.aliexpress.com/item/1005006479454039.html)
ESC 10A-20A (ví dụ https://de.aliexpress.com/item/1005006479454039.html))
LiPo 2S 600mAh (hoặc LiPo 3S tương đương)
Prop 8043 (ví dụ https://de.aliexpress.com/item/1005003440864199.html)
1x microservo tiêu chuẩn “servo 9gr” (ví dụ https://de.aliexpress.com/item/1005007522665750)
2x microservo “servo 2.3gr” (ví dụ https://de.aliexpress.com/item/1005005196721833.html))
4x thanh carbon 4mm (tối đa 30cm) cho cánh
4x dây kim loại 2mm để nối aileron (nếu muốn tháo rời cánh)

Phần bản lề có thể dùng một lớp keo nến (hot glue) mỏng ở vài điểm, vì băng keo thường dính không tốt trên LW-PLA.

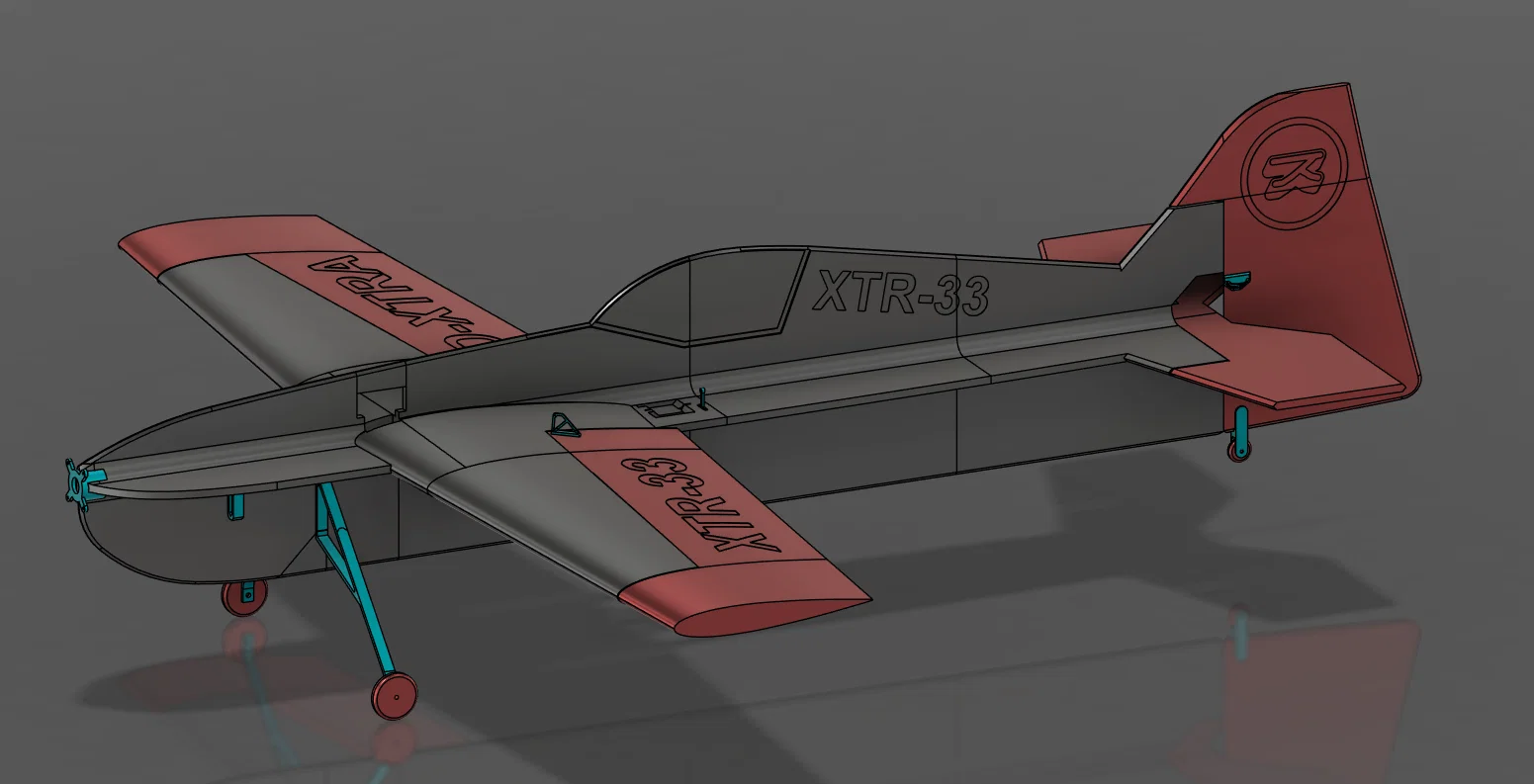

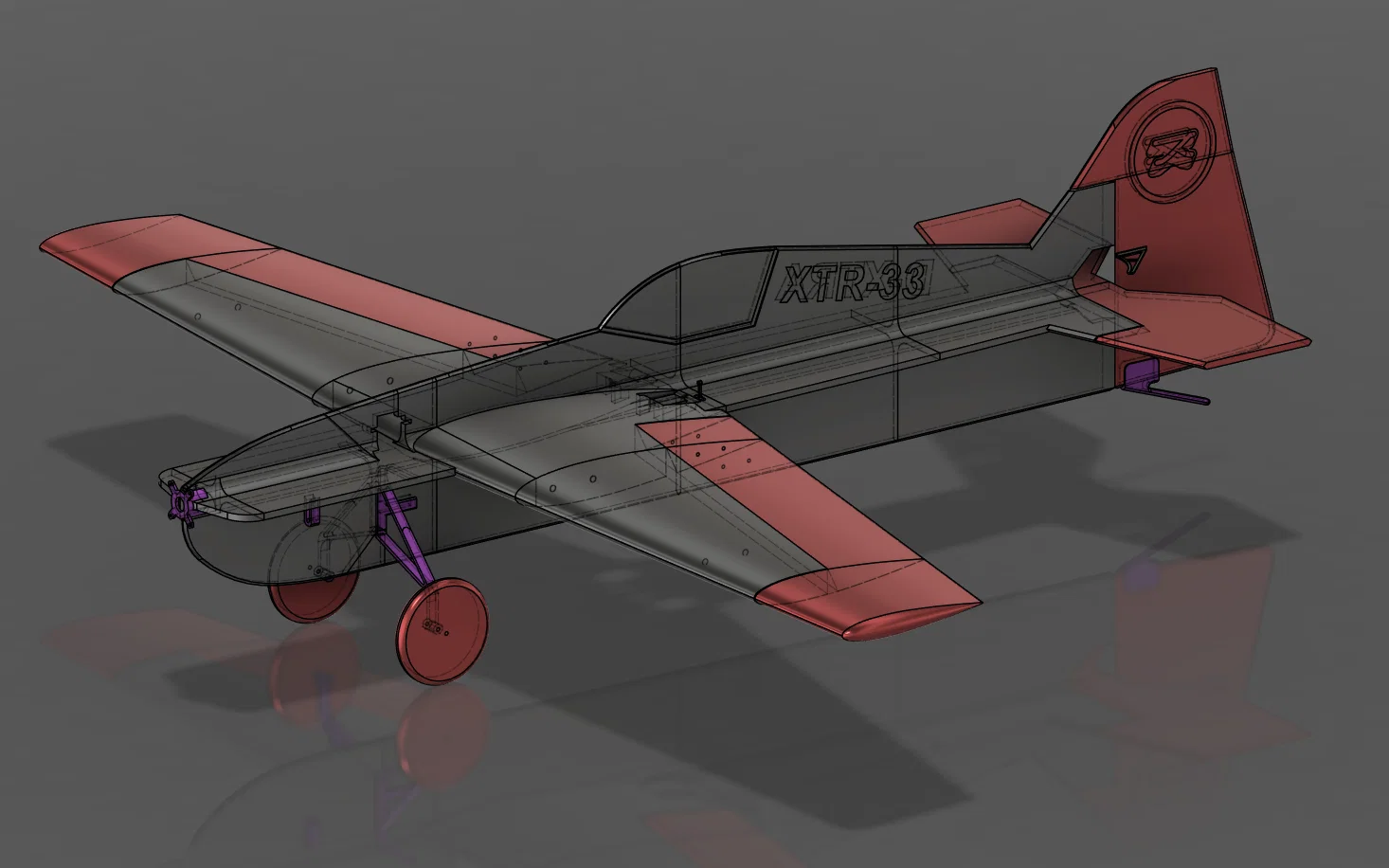

Những chi tiết màu tím trong phần xem trước file 3mf nên in bằng PLA thường hoặc vật liệu tương tự.
Các chi tiết màu xám/đỏ in bằng LW-PLA.

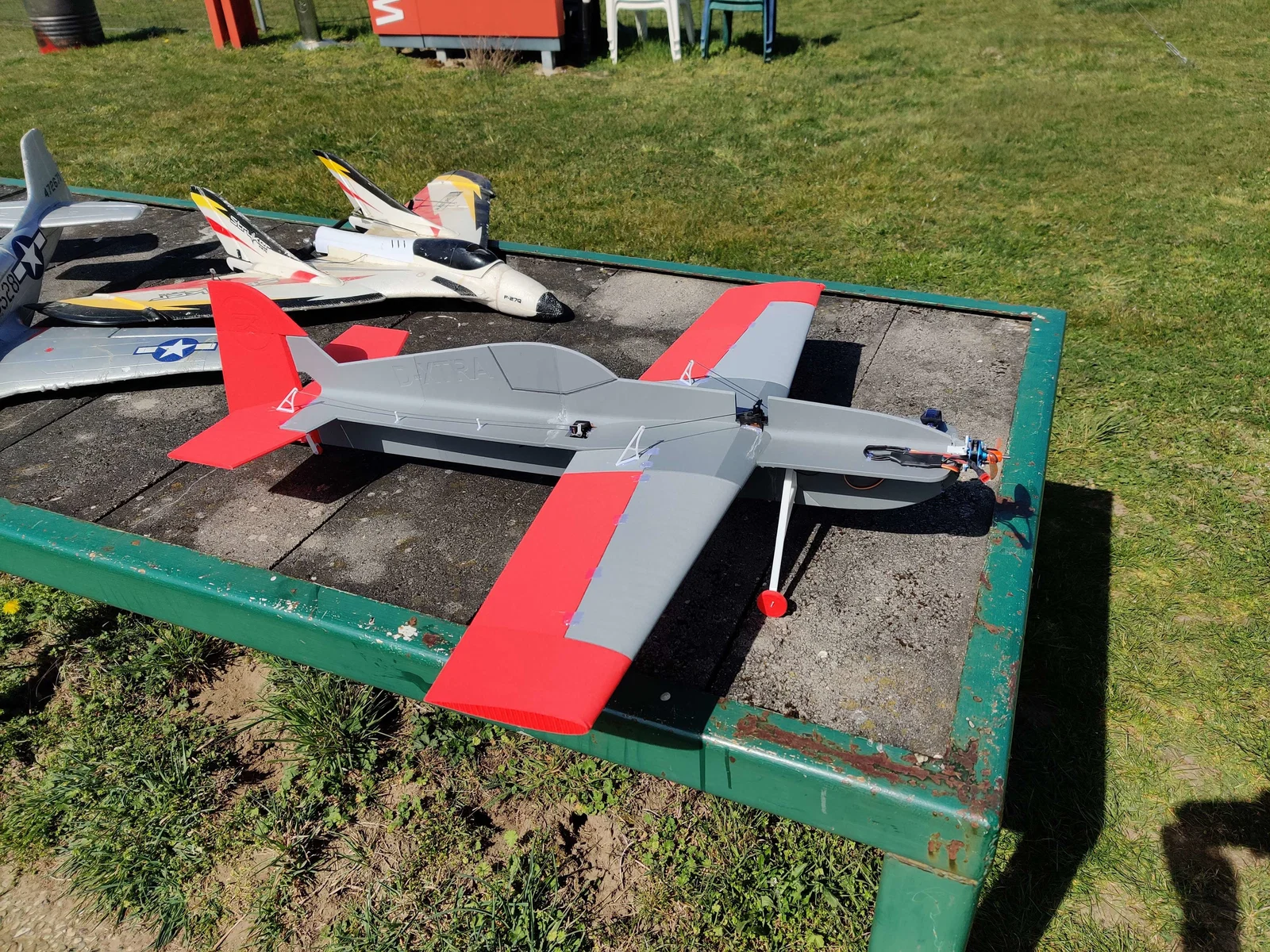

Biến thể Indoor đã được test bay thành công, cả trong nhà lẫn ngoài trời. Tuy nhiên bánh xe nhỏ không phù hợp đáp xuống cỏ và rất dễ làm gãy máy bay nếu đáp cứng. Biến thể Outdoor hiện đang được thiết kế và thử nghiệm. Khi test bay thành công sẽ có ghi chú cập nhật.

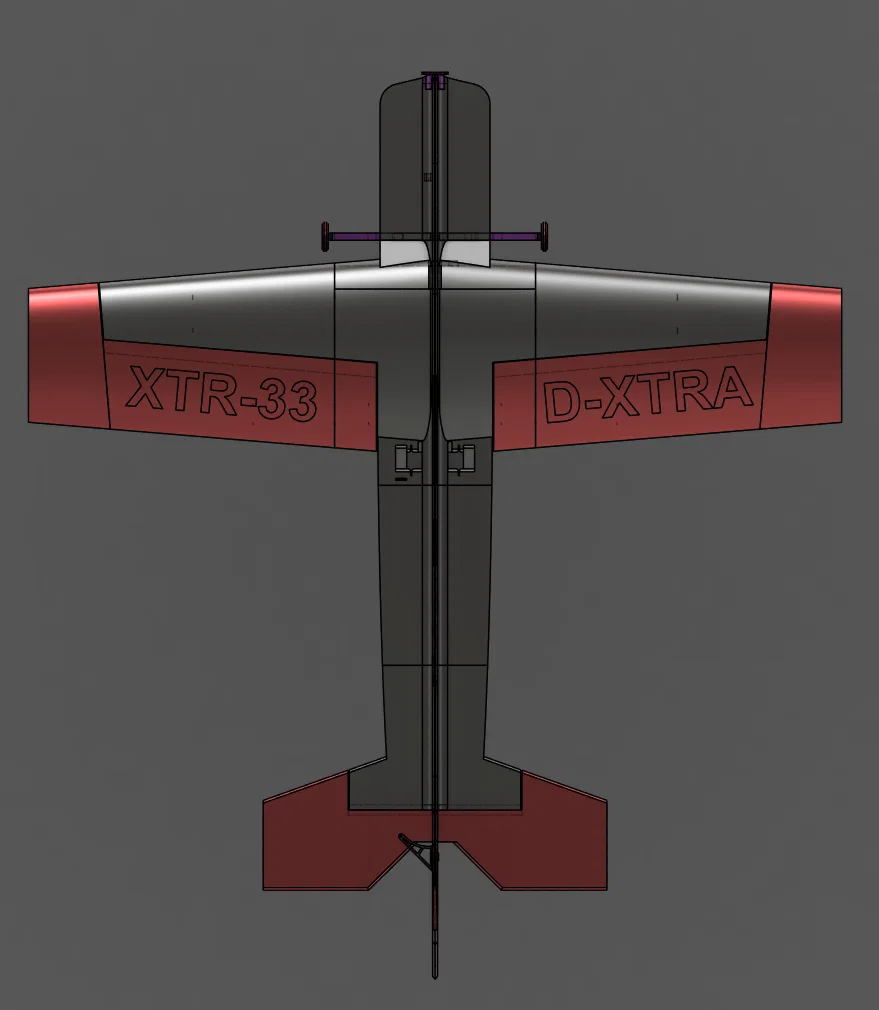

Update 1: Thiết kế Outdoor đã được test bay và bị nặng đuôi (tail heavy) rất nhiều. Mình đã thêm một bản beta mới, dời cánh lùi về sau 5cm.

Để ra đúng CG, bạn sẽ phải đặt điện tử và pin khá xa về phía trước (nếu dùng 2S), nếu không máy bay sẽ bị nặng đuôi. Hy vọng bản outdoor sẽ khắc phục được điểm này.

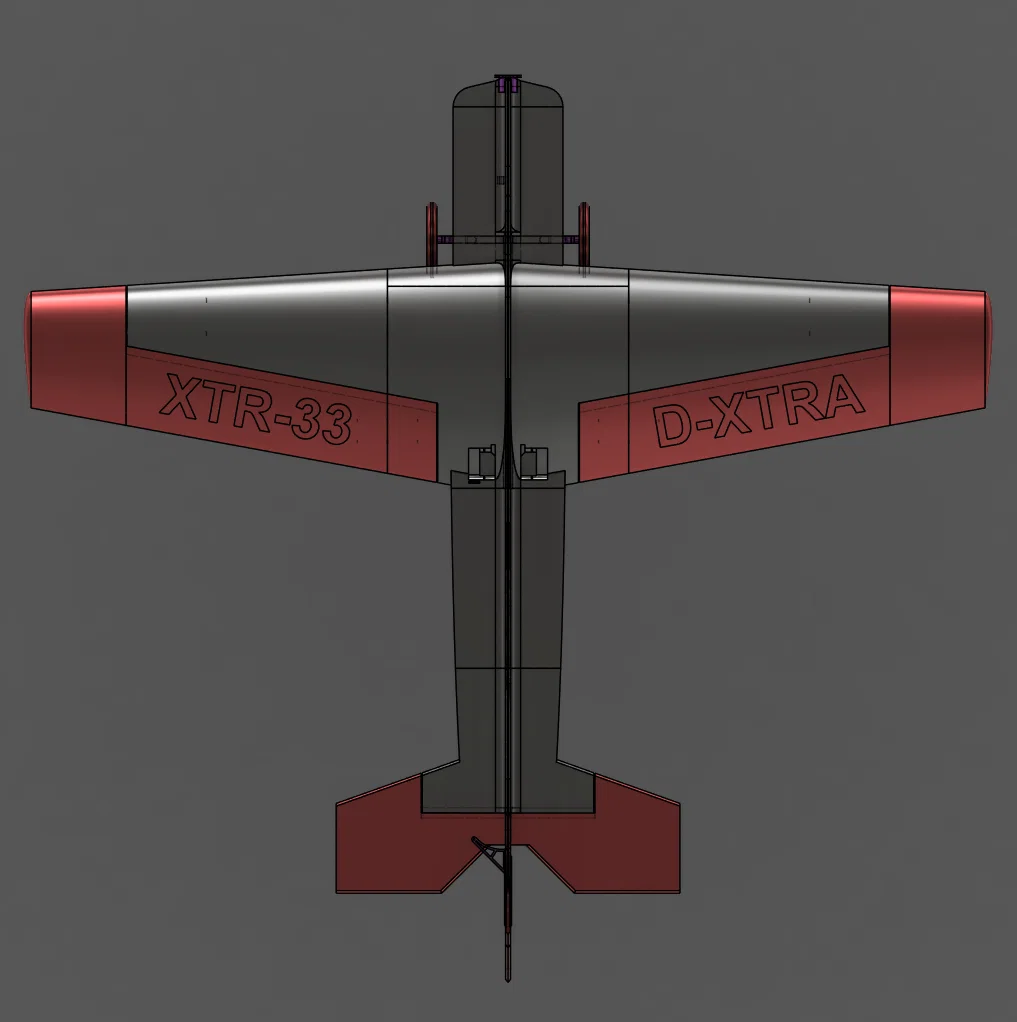

Sải cánh của bản Indoor khoảng ~81cm
Sải cánh của bản Outdoor khoảng ~95cm

Khuyến nghị lúc đầu bay với góc lệch (deflection) nhỏ. Các bề mặt điều khiển khá lớn nên tác dụng rất mạnh!
