K1 D3vil Booty Burner: Giá đỡ BTT Eddy, Beacon và Cartographer V4

Nếu anh em thấy hữu ích và muốn ủng hộ, có thể ghé qua Ko-fi của mình nhé.

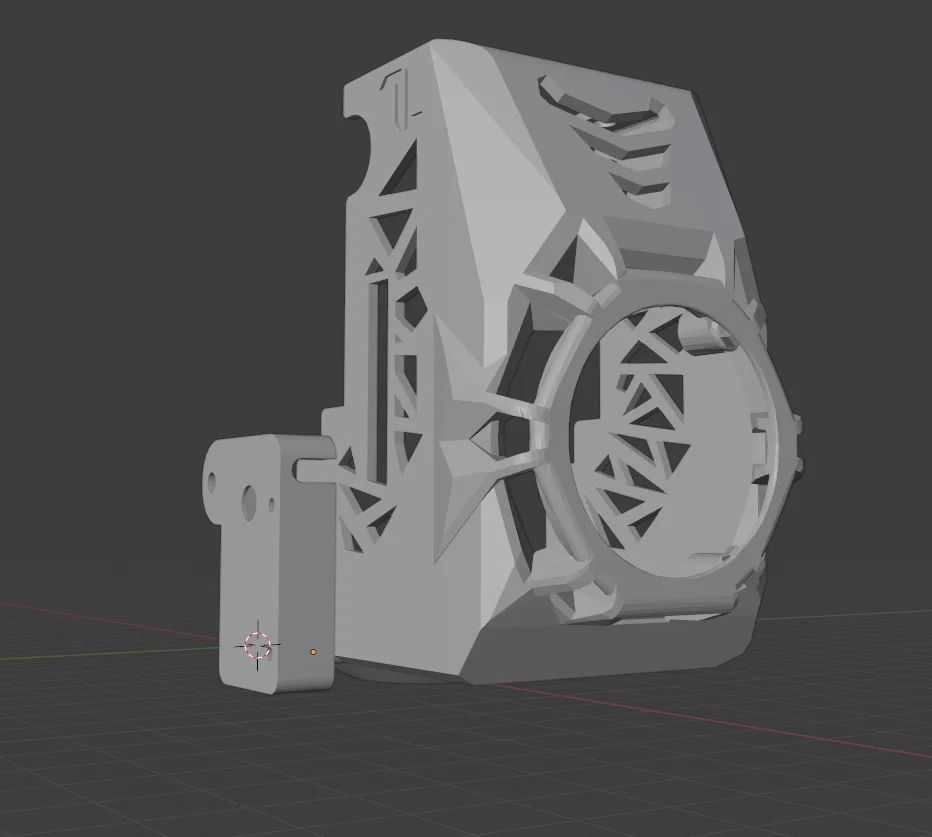

Đây là một bản mod khá đơn giản giúp kết hợp phần giá đỡ BTTEddy (được remix bởi @anavrin72_1904362) vào phần nắp che K1 D3vil Burner & Booty Burner của @MzTechnology_2076066.

Ngoài ra, mình cũng đã tải lên thêm giá đỡ cho Beacon Probe và Cartographer V4.

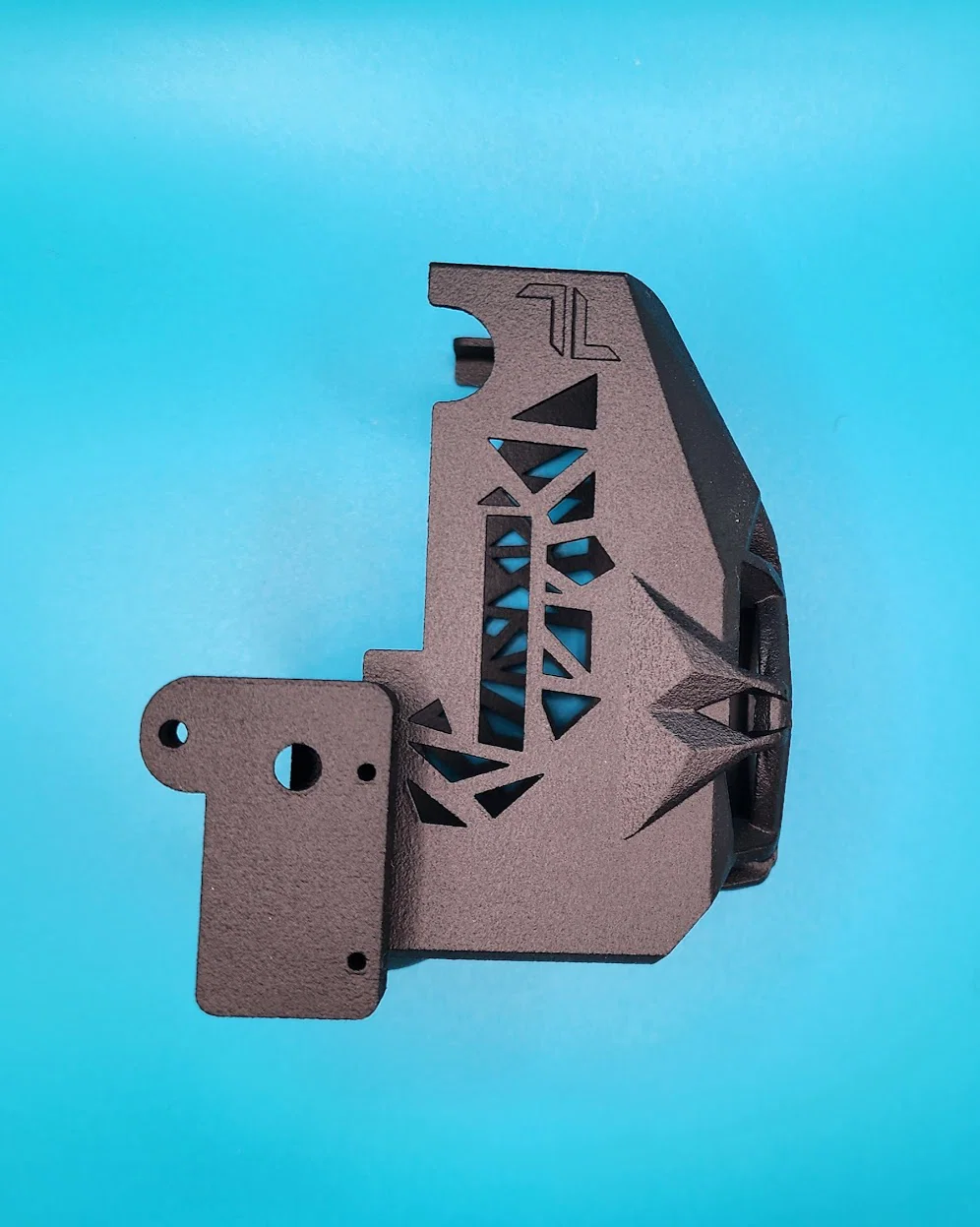

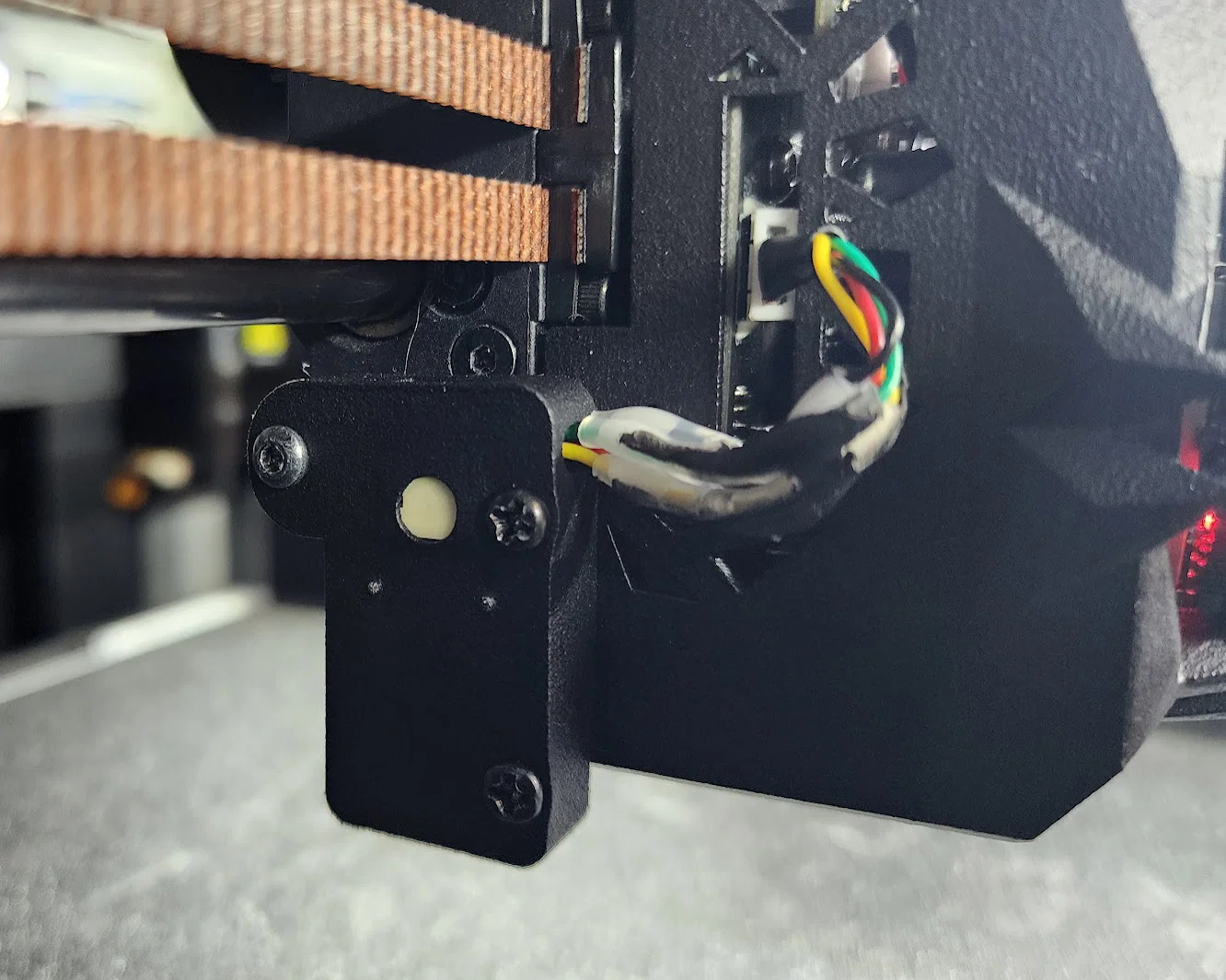

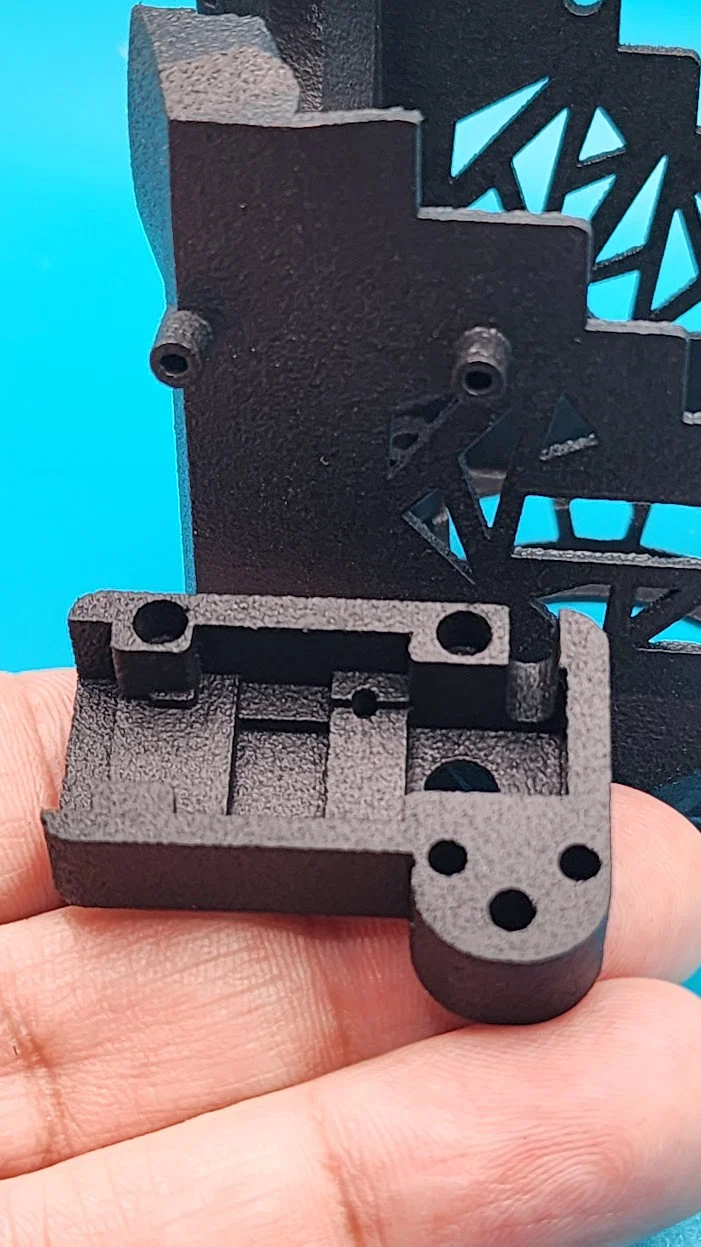

Giá đỡ BTTEddy hoặc Beacon được gắn vào nắp che đầu in bằng 2 con ốc tự ren 2mm, coi như là một phụ kiện gắn cố định luôn. Anh em sẽ thấy mình đã lược bỏ lỗ bắt vít bên trái trên nắp che, đây là thiết kế cố ý vì con ốc gắn giá đỡ BTTEddy sẽ giữ toàn bộ cụm này lại. Lý do mình làm vậy là để việc tháo nắp đầu in khi bảo trì hoặc thay nozzle trở nên dễ dàng hơn, không cần phải tháo BTTEddy ra trước mới tiếp cận được con ốc bên trái nữa.

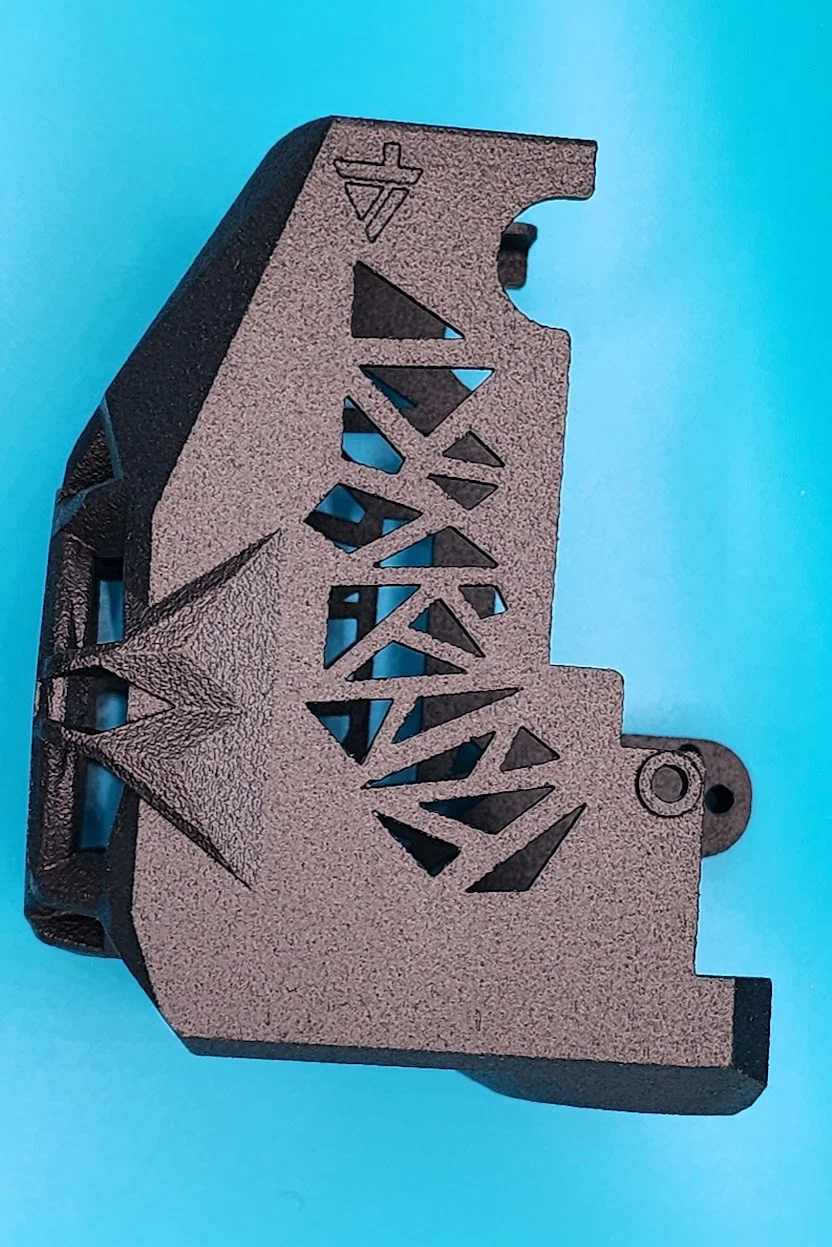

Mình cũng có một vài cải tiến nhỏ cho nắp đầu in: chỉnh lại hình dáng các khe thông gió phía trước để tăng lưu lượng khí vào quạt, thu nhỏ khe hở phía trước để hỗ trợ màn hình Knomi tốt hơn và cải thiện lực ép. Mình đã gia cố lỗ bắt vít bên phải vì trước đây rất dễ bị gãy nếu siết quá tay. Cuối cùng, mình mở rộng khoảng cách rãnh đi dây bên trong để chứa được các sợi cáp dày hơn giữa đèn LED và Knomi.

Giá đỡ BTTEddy cũng có chút thay đổi về cấu trúc, cho phép dùng được cả Eddy Duo (có thể cần gọt tỉa nhẹ bên trong để vừa khít). Lỗ đi dây cũng được chỉnh lại để thoáng hơn.

Anh em vui lòng xem hướng dẫn in ở trang gốc:

Creality K1 D3vil Burner & Booty Burner Knomi V2 bởi @MzTechnology_2076066

Xem hướng dẫn đi dây Eddy sang cổng Lidar bên dưới.

Cập nhật 4/3/2025

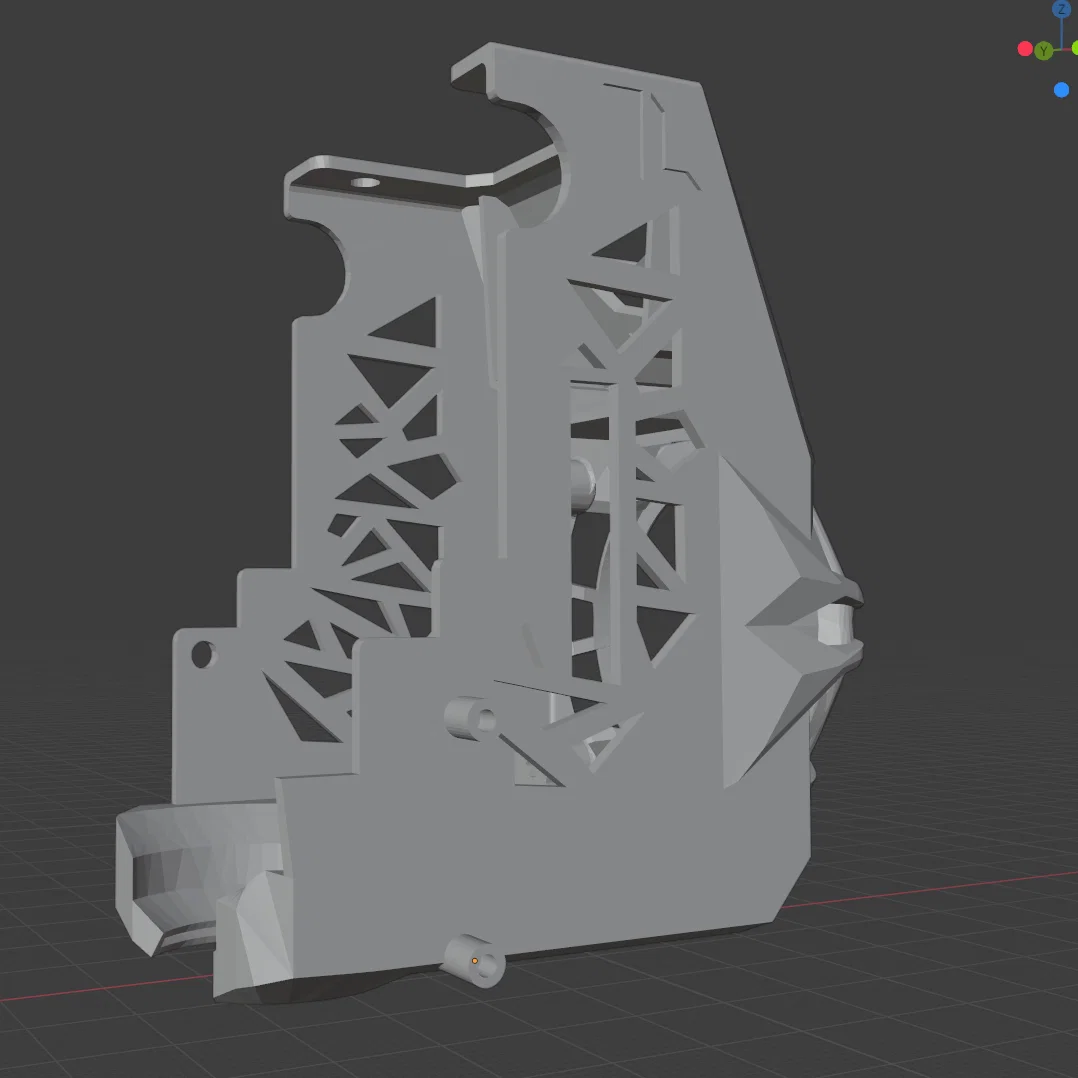

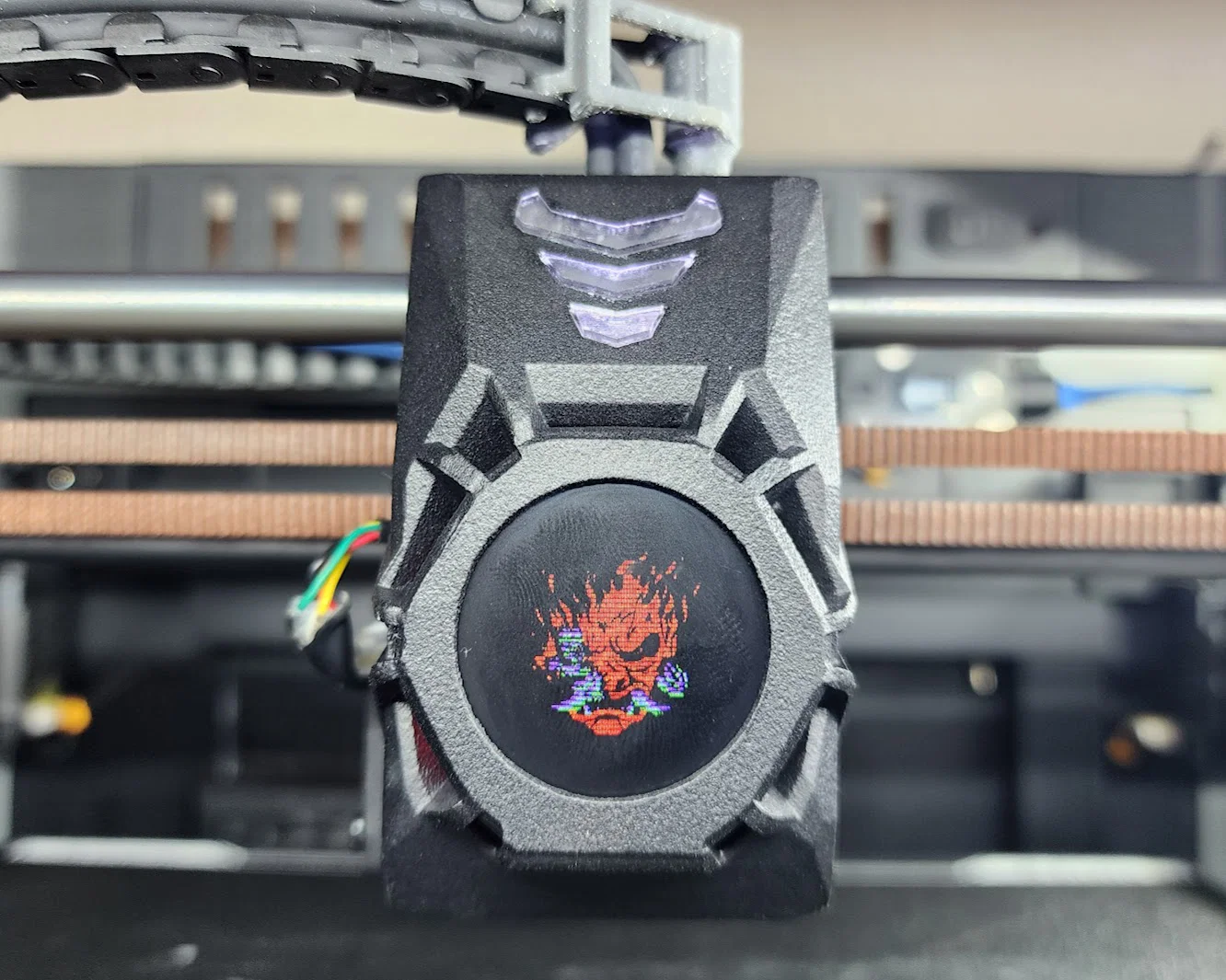

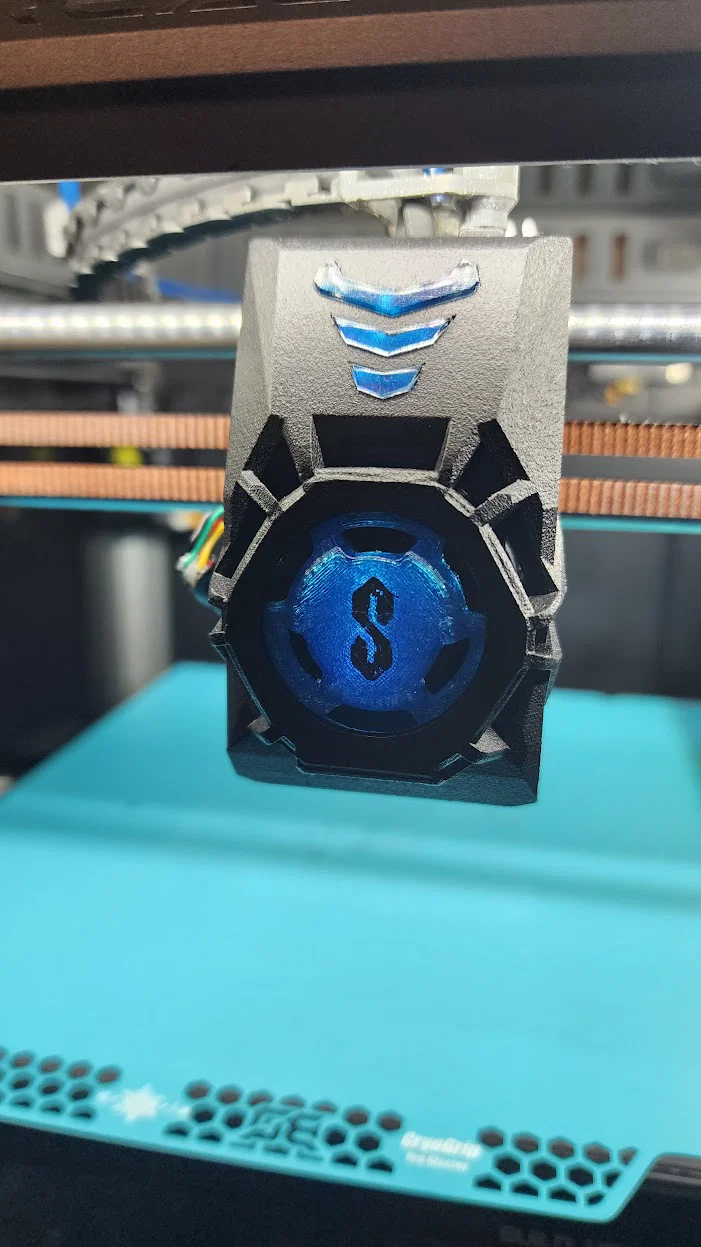

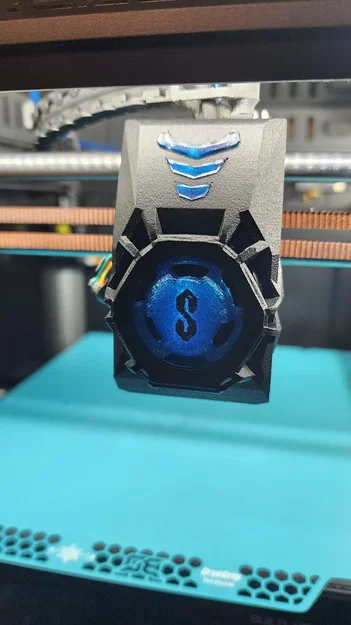

Mình đã tải lên phiên bản mới của nắp đầu in. Điểm khác biệt duy nhất là thay đổi nhẹ phía trước để màn hình Knomi vào đúng vị trí hơn. Đặc biệt, nó cho phép lắp Knomi v1 mà không cần tháo cổng USB. Anh em đừng siết ốc quạt mạnh quá nhé. Mình cũng làm dày phần viền trước để tăng chất lượng in và tránh bị cong/vênh khi in bằng máy MJF hoặc SLM.

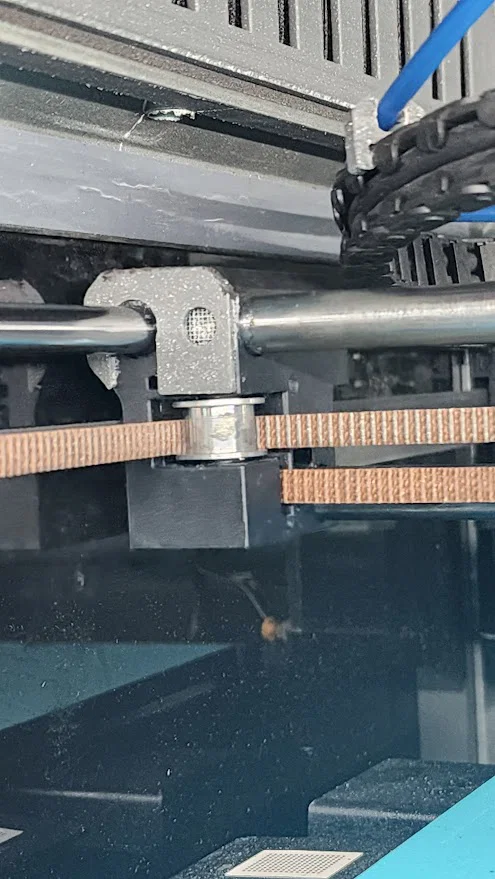

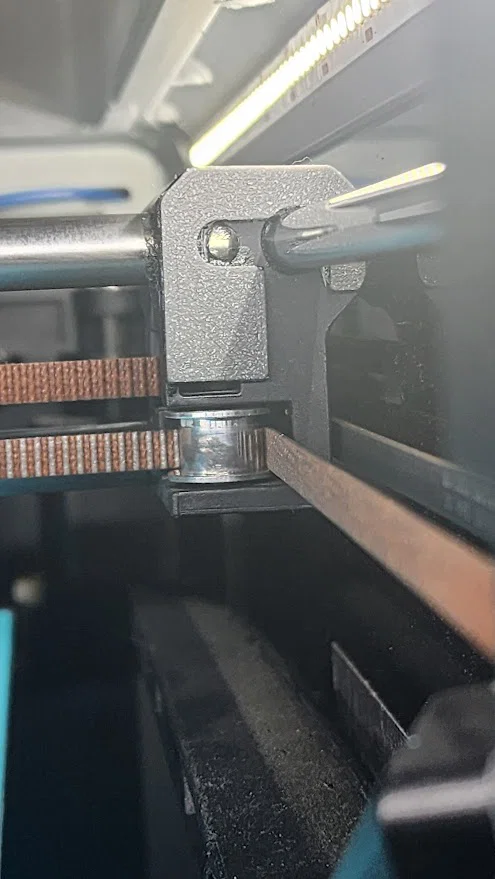

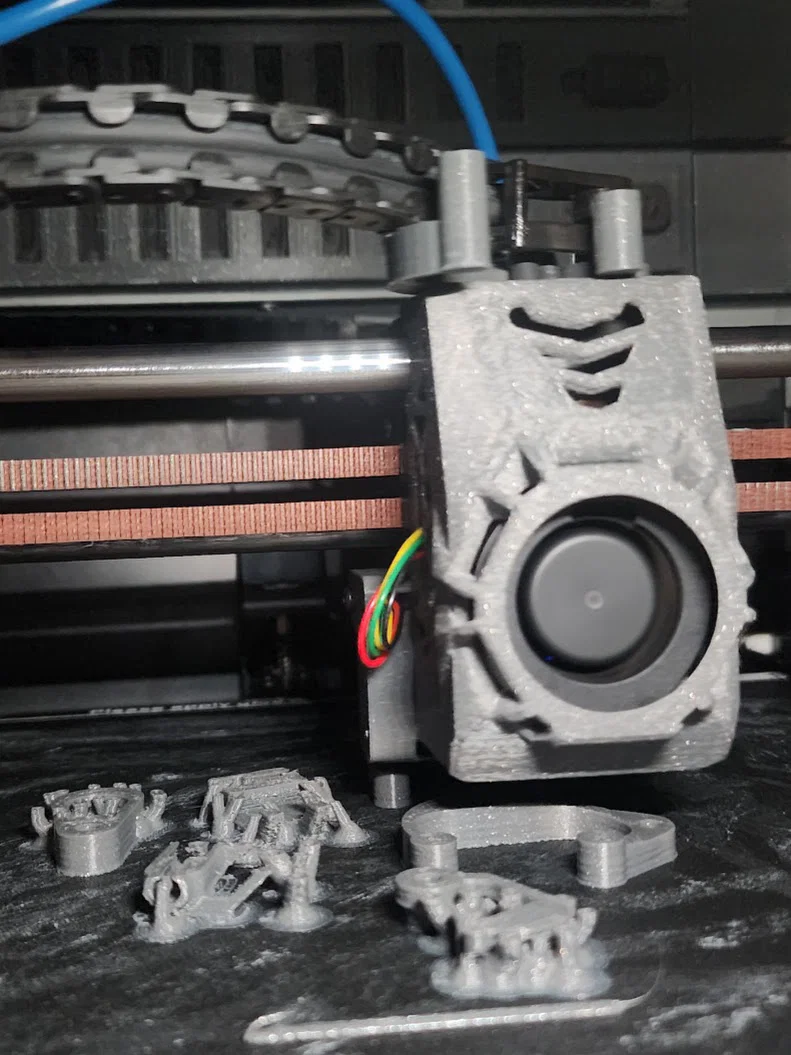

Bản v2 hiện tại sẽ chạm vào cửa kính khi homing do viền dày hơn. Mình đã đính kèm các miếng đệm cần được dán vào các khối trục X. Anh em cũng cần vào file printer.cfg, tìm phần [stepper_y] và đổi position_min từ -2 thành 0.

[stepper_y]
position_min: 0

Lưu ý: Đây là trên Klipper. Mình không biết cách làm trên firmware gốc của hãng.

Giờ thì đầu in sẽ không đập vào kính và home chuẩn xác rồi!

Cập nhật 21/4/2025

Đã xóa bản eddy mount cập nhật vì bản gốc dùng tốt với eddy-ng rồi!

Ngoài ra, nếu anh em không dùng Knomi, mình có kèm theo một nắp che để lấp khoảng trống mà vẫn đảm bảo lưu thông khí tốt. Anh em dùng keo hoặc băng dính để cố định nhé.

Cập nhật 26/4/2025

Đăng lại bản eddy-ng thử nghiệm để kiểm tra thêm.

Cập nhật 3/7/2025

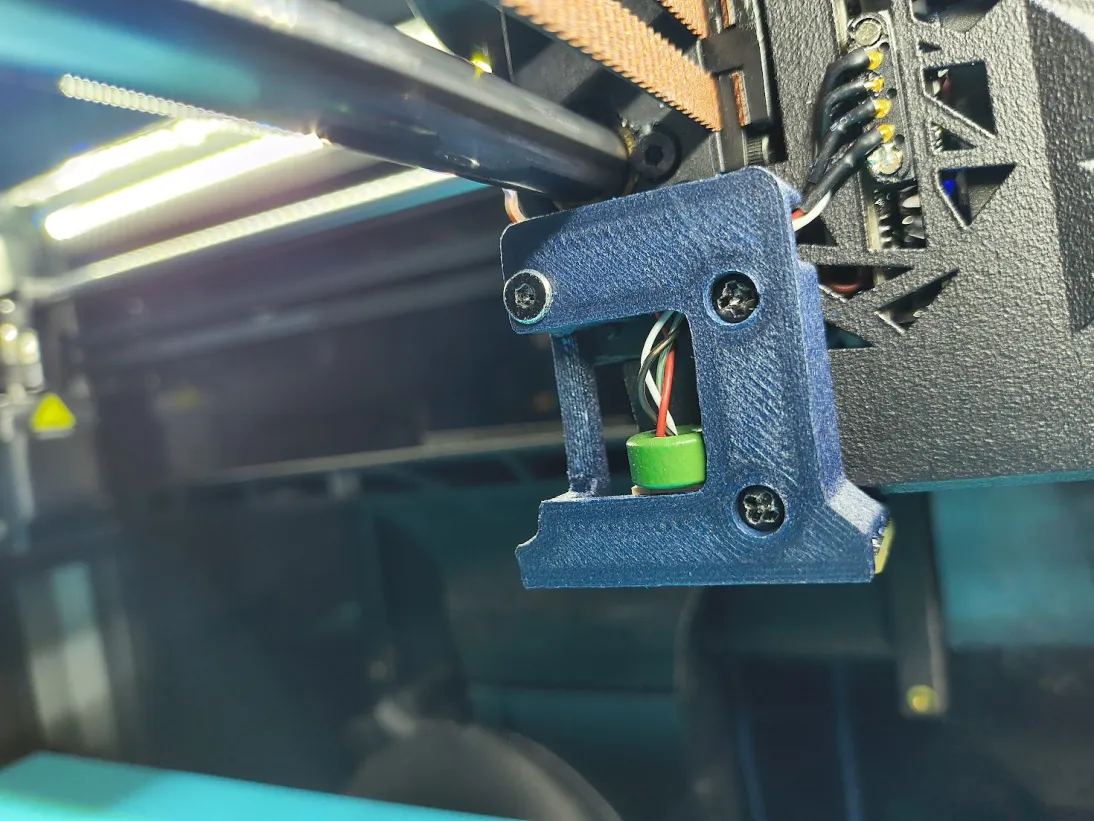

Đã tải lên giá đỡ Beacon Probe. Sơ đồ đi dây sẽ cập nhật sau.

Cập nhật 26/12/2025

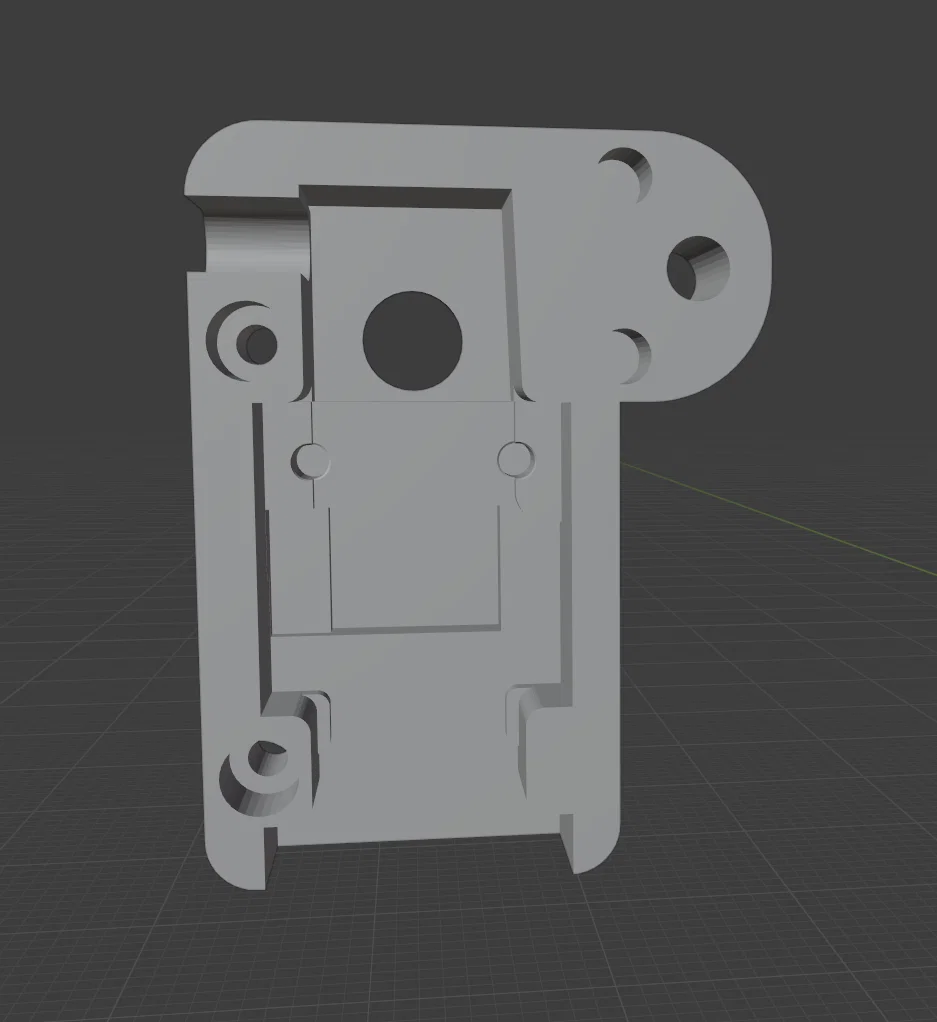

Đã tải lên giá đỡ Cartographer V4.

Anh em xem sơ đồ đi dây để nối Eddy vào cổng Lidar nhé. Chú ý hướng của các đầu nối! Anh em sẽ cần đầu JST 4-pin 1.25mm ở phía Eddy và JST 5-pin 1.25mm cho cổng Lidar.

Bộ kit này trên Amazon có cả hai.

Sơ đồ cho Cartographer v4 cũng giống hệt như model Beacon H.

Không cần thực hiện Screw tilt calibration với giá đỡ Carto v4 này. X offset nên đặt là -18mm. Nếu cài trên SimpleAF, hãy chọn Default mount trong lúc cài đặt. Sau khi xong, vào cartographer.cfg và đổi x_offset thành -18.0
