Bộ Vỏ Hermes Bảo Vệ Node Năng Lượng Mặt Trời Cho RAK và Heltec

Hermes là bộ vỏ bảo vệ ngoài trời cho các node mạng rất dễ triển khai. Phiên bản 2.0 hiện đã hỗ trợ cho RAKWireless 19007/19003 và Heltec V3/V4 (có hỗ trợ bộ điều khiển năng lượng mặt trời MPPT!).

Nó giúp bạn triển khai các node ngoài trời cho MeshCore hoặc Meshtastic (hay các nền tảng khác!) mà không cần phải hì hục chế cháo các hộp nhựa điện tử thông thường bằng súng bắn keo, băng dính, hay lo bị bỏng tay vì hàn mạch! Hơn nữa, bạn không cần phải tốn quá nhiều chi phí để sở hữu nó.

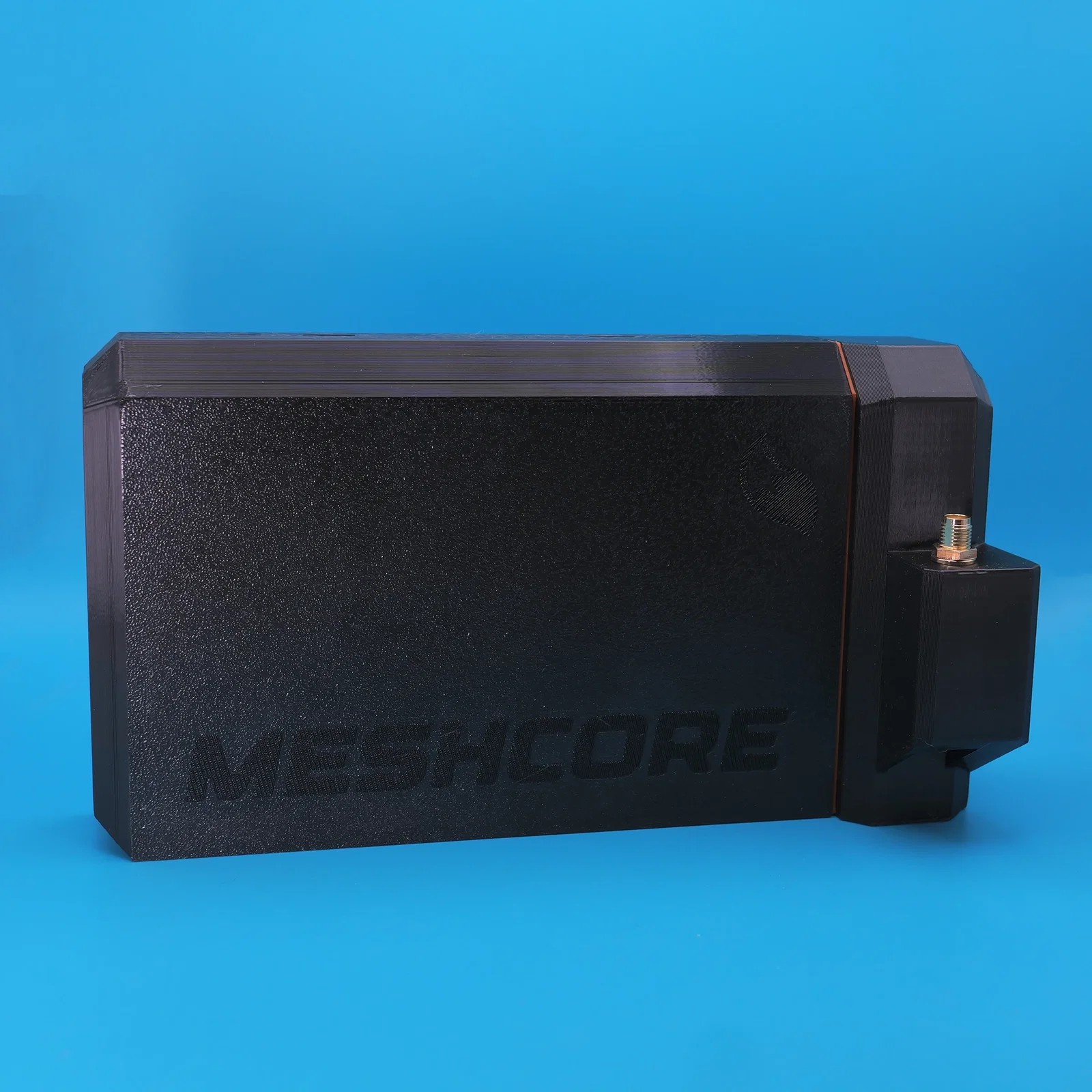

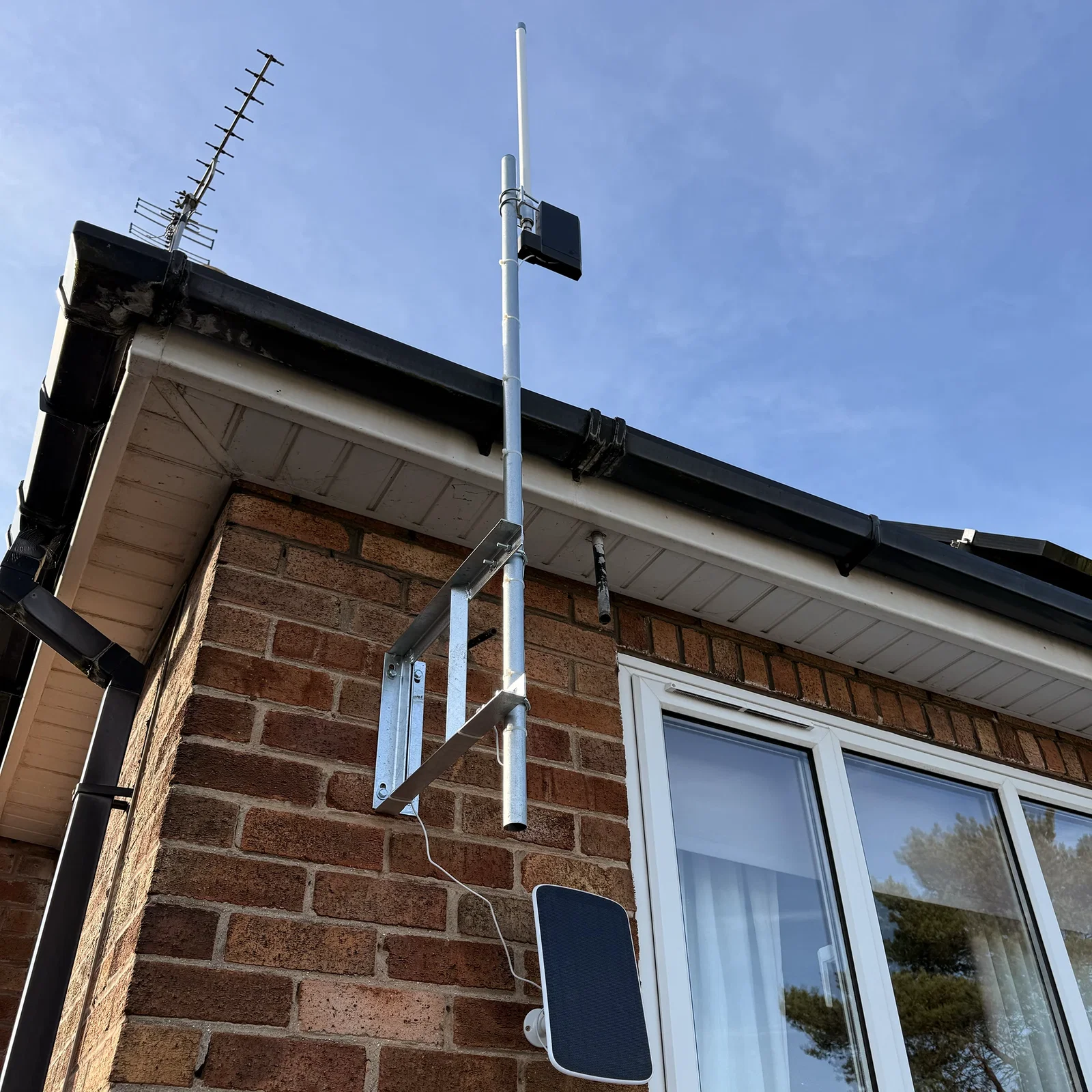

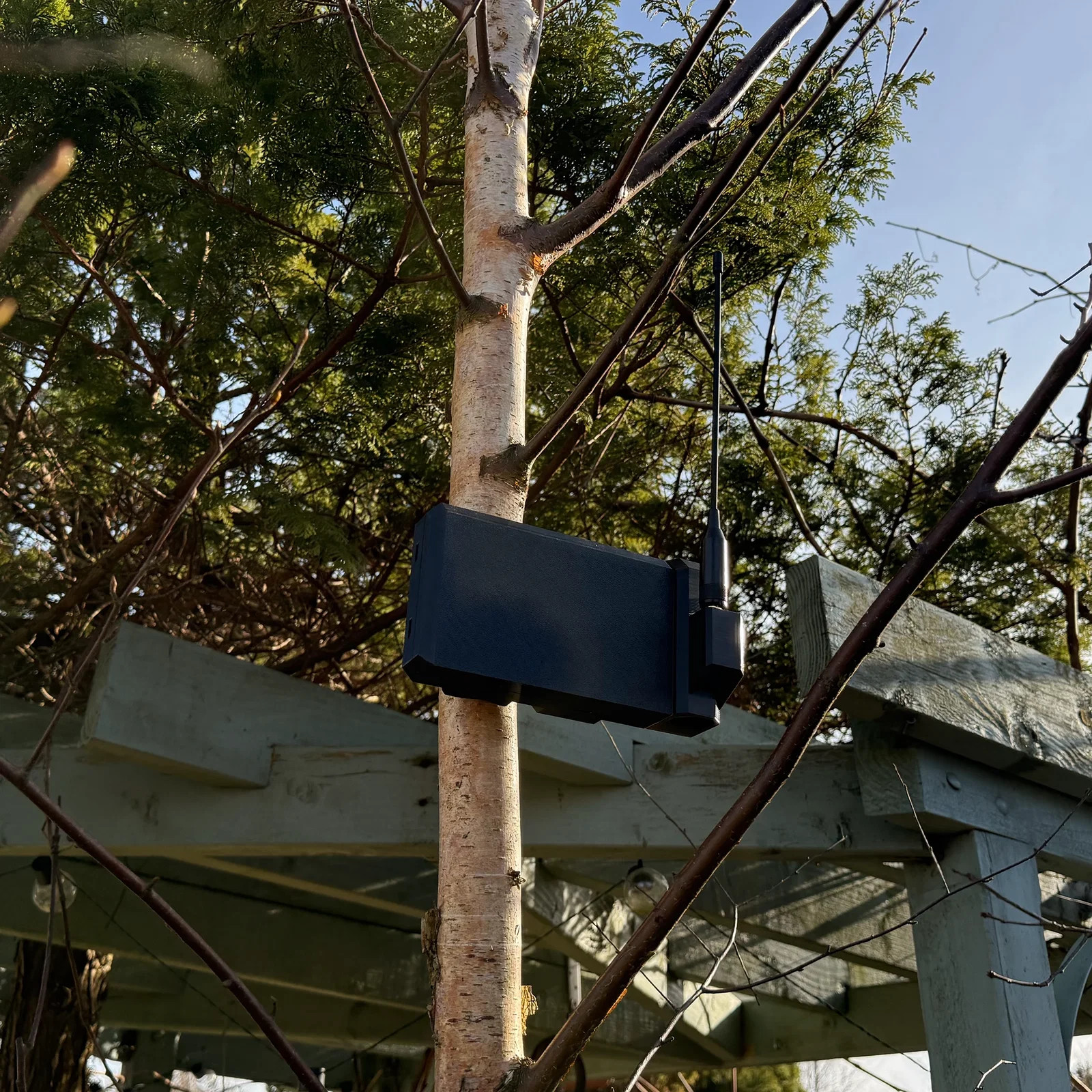

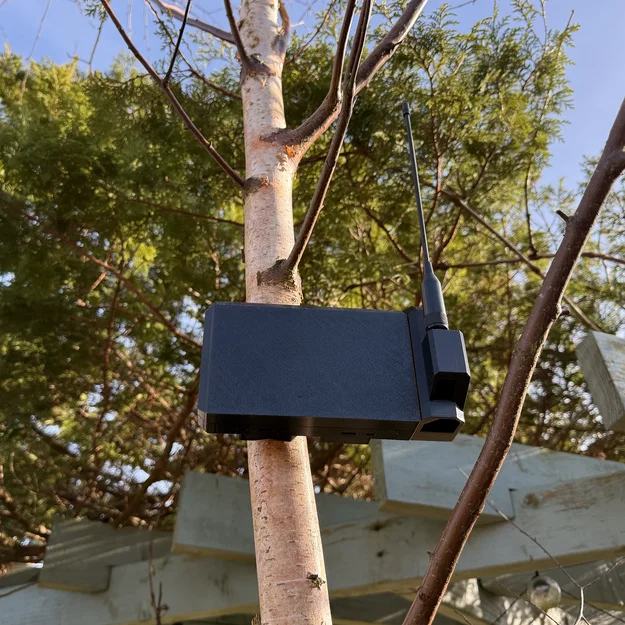

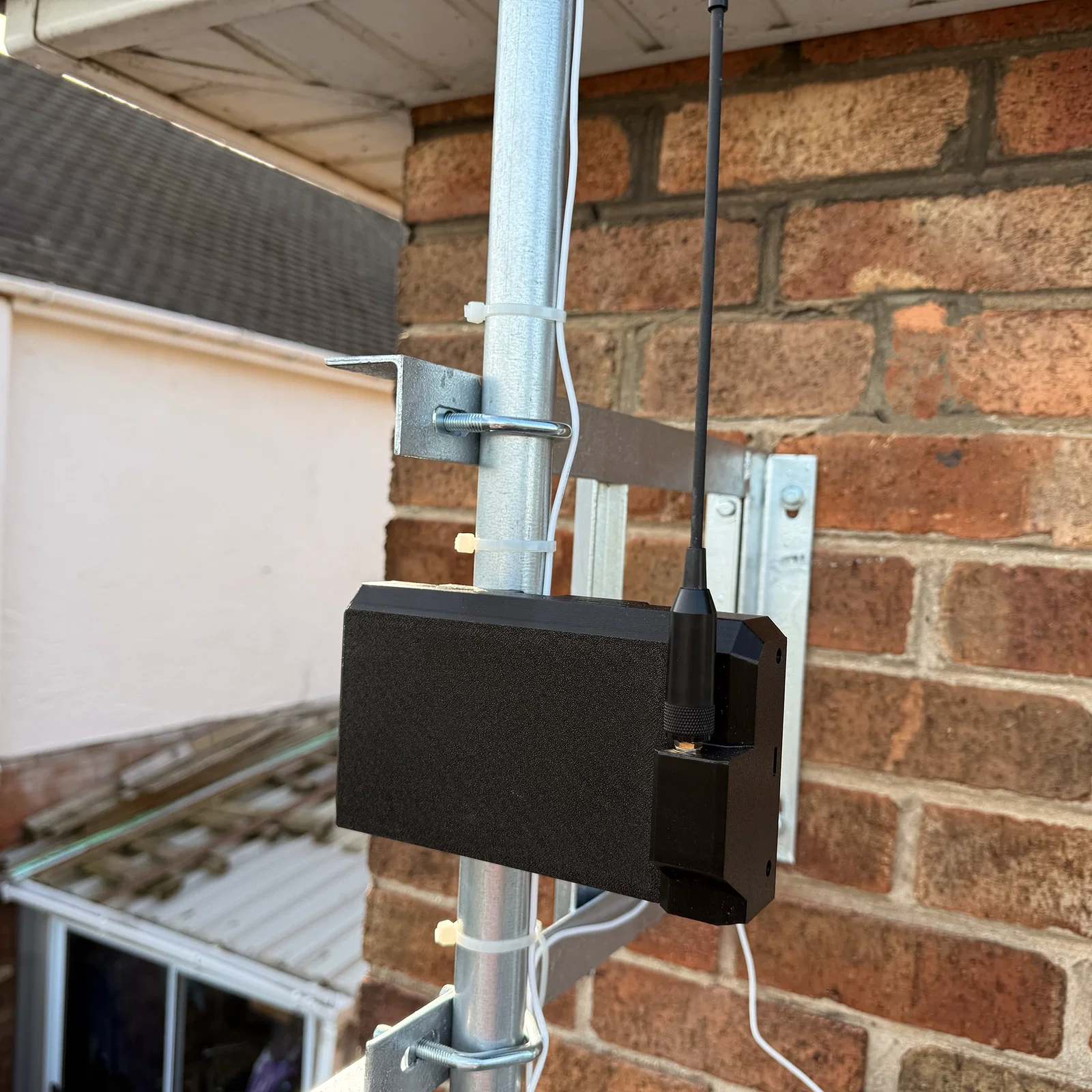

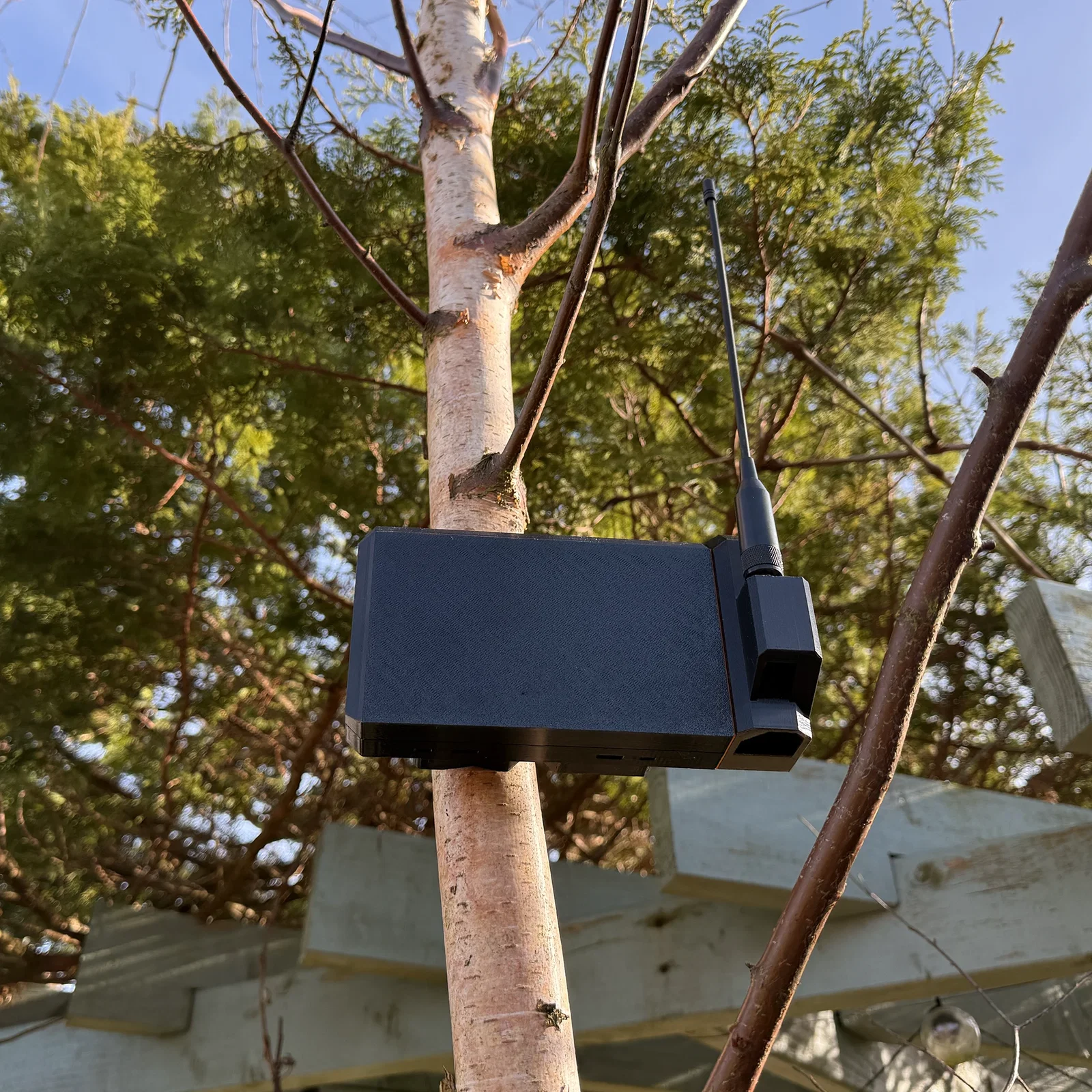

Bạn có thể gắn lên cột, máng xối, treo trên cây, bụi rậm, hoặc đặt trên bậu cửa sổ. Hermes được thiết kế để phù hợp với nhiều vị trí khác nhau.

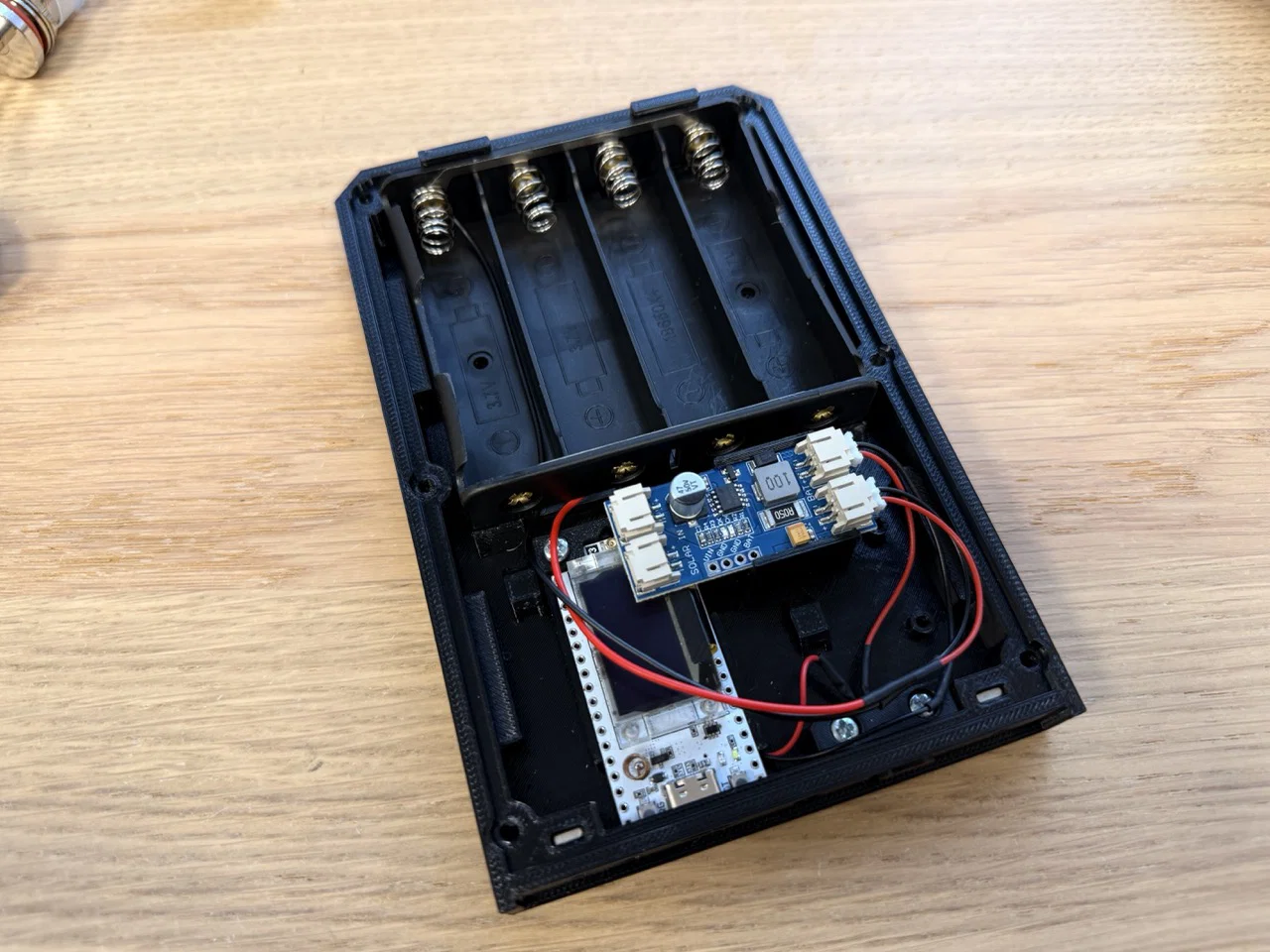

Cũng như các thiết kế của mình, Hermes chỉ yêu cầu bạn lắp thêm bo mạch, pin và ăng-ten. Bạn cũng có thể gắn kèm các tấm pin năng lượng mặt trời phổ thông dành cho camera an ninh hoặc chuông cửa.

Các tính năng của Hermes:

• Hỗ trợ RAKWireless 19007/19003 kèm module GPS RAK12500 ZOE-M8Q
• Hỗ trợ Heltec V3 hoặc V4 kèm bộ sạc năng lượng mặt trời CN3791 MPPT
• Hỗ trợ ăng-ten loại N-Type hoặc SMA
• Thiết kế chống chịu thời tiết, in bằng nhựa PETG hoặc ASA với các ron TPU tùy chỉnh

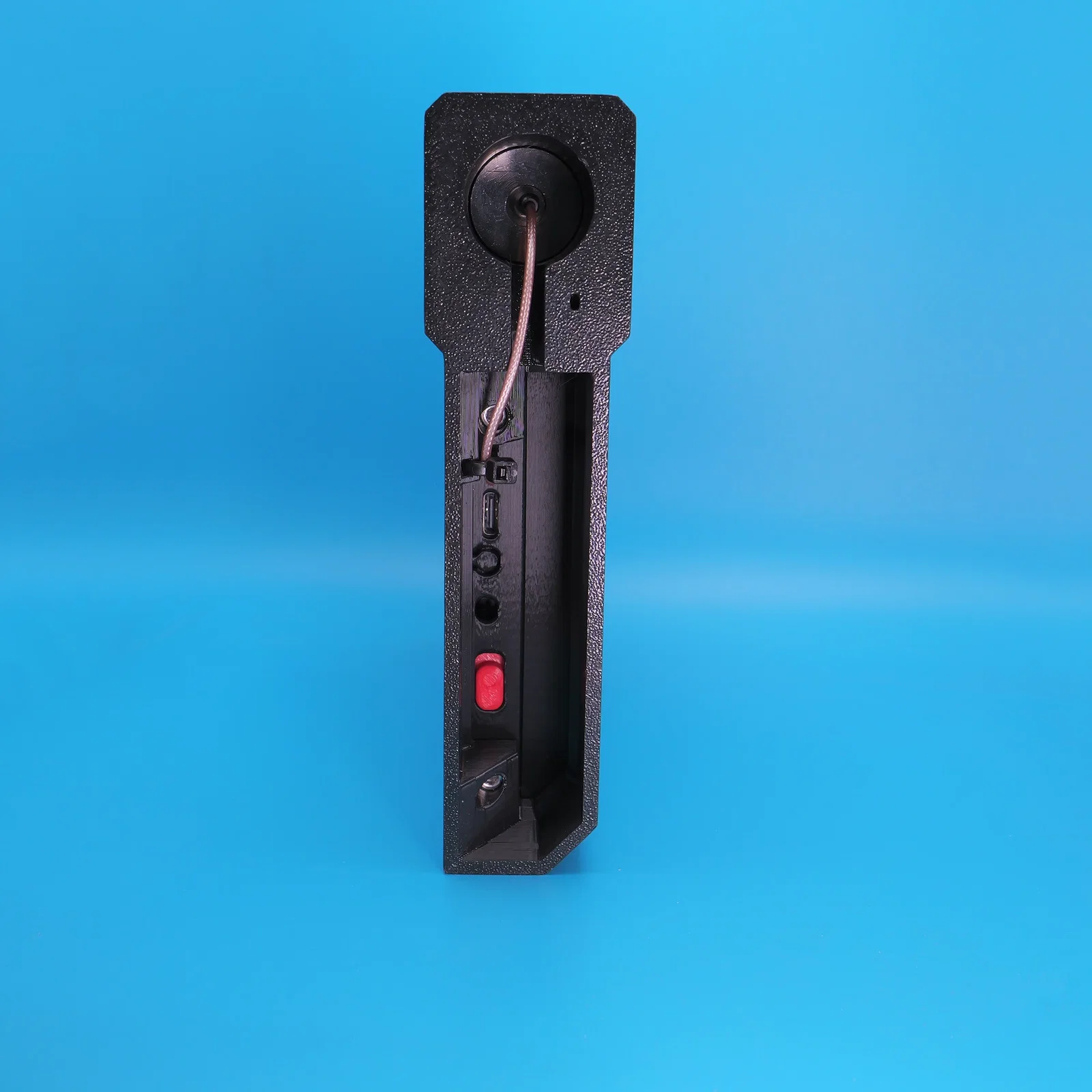

• Các cổng kết nối hướng xuống dưới giúp che chắn khỏi tác động của thời tiết

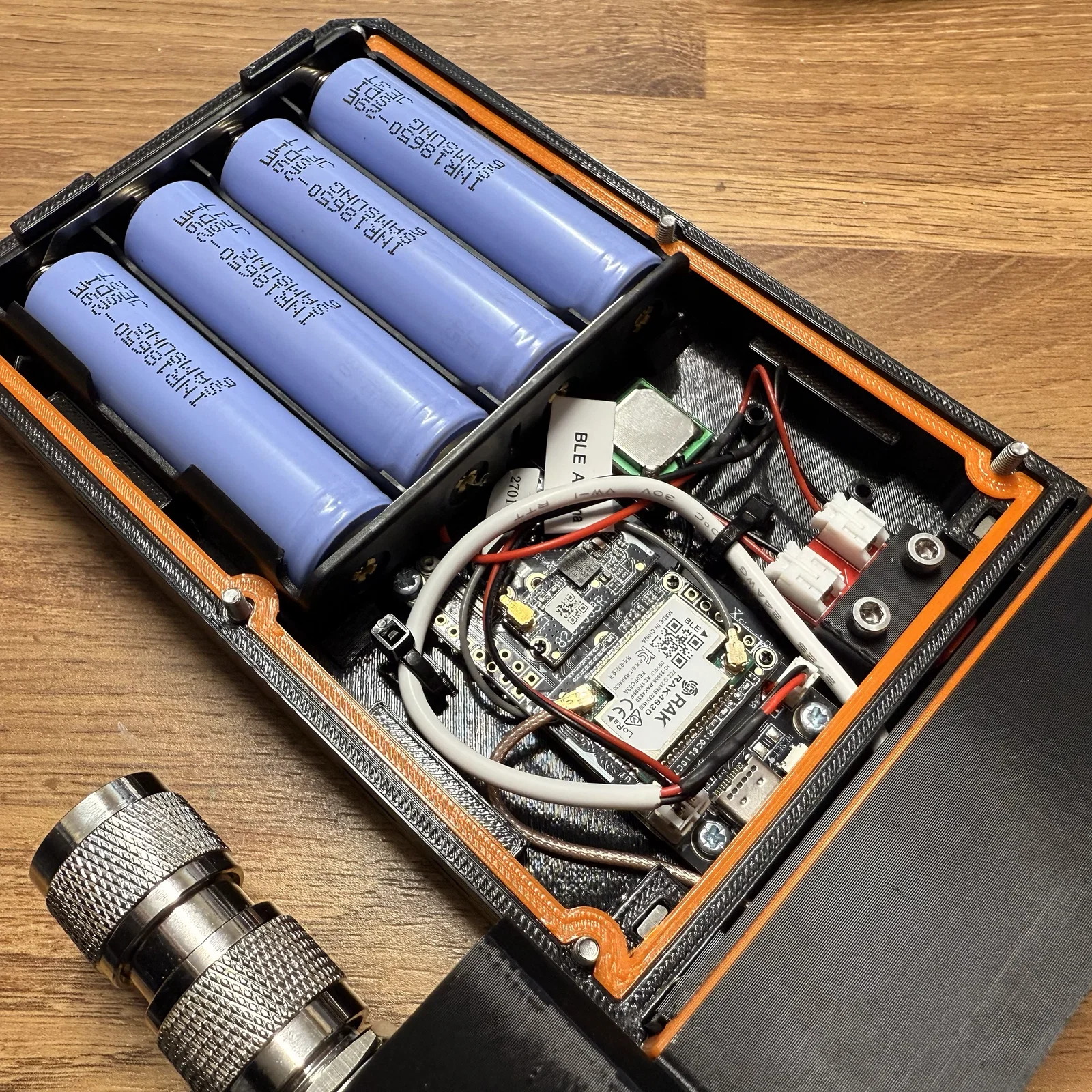

• Hỗ trợ khay pin 4x 18650 mắc song song
• Công tắc nguồn phần cứng (thiết kế đơn giản hơn ở phiên bản 2.0)
• Lỗ đi dây năng lượng mặt trời cho phép sử dụng tấm pin rời
• Truy cập cổng USB để cấp nguồn 24/7 hoặc dùng cáp mở rộng để lấy dữ liệu
• Nhiều tùy chọn lắp đặt bao gồm giá đỡ cột và 7 điểm xỏ dây rút để triển khai ẩn
• Vị trí lắp module PCM của VoltaicEnclosures (giúp bảo vệ điện áp thấp tốt hơn)

Bộ kit phần cứng cho Hermes sẽ sớm có mặt trên trang web zerofox3D.com của mình, bao gồm:

• Khay pin 4x 18650 song song với công tắc/đầu nối JST gắn sẵn
• Cáp chuyển đổi từ công tắc sang JST của RAK
• Dây pigtail/coax N-Type cái hoặc SMA cái
• Cáp năng lượng mặt trời RAK với đầu nối nhanh để gắn vào cáp tấm pin
• 4x dây rút nhỏ để quản lý cáp
• Tất cả ốc vít lắp ráp bằng thép không gỉ A4
• Ốc vít gắn RAK/Heltec
• Khóa lục giác M2.5

Bộ kit không cần hàn mạch. Mình có đi kèm hai đầu bấm để bạn có thể nối cáp năng lượng mặt trời vào bất kỳ tấm pin phổ thông nào chỉ bằng một chiếc kìm. Chỉ cần cắt đầu USB của tấm pin camera an ninh ra và bấm cáp vào là xong!

Giải thích về các tùy chọn lắp đặt

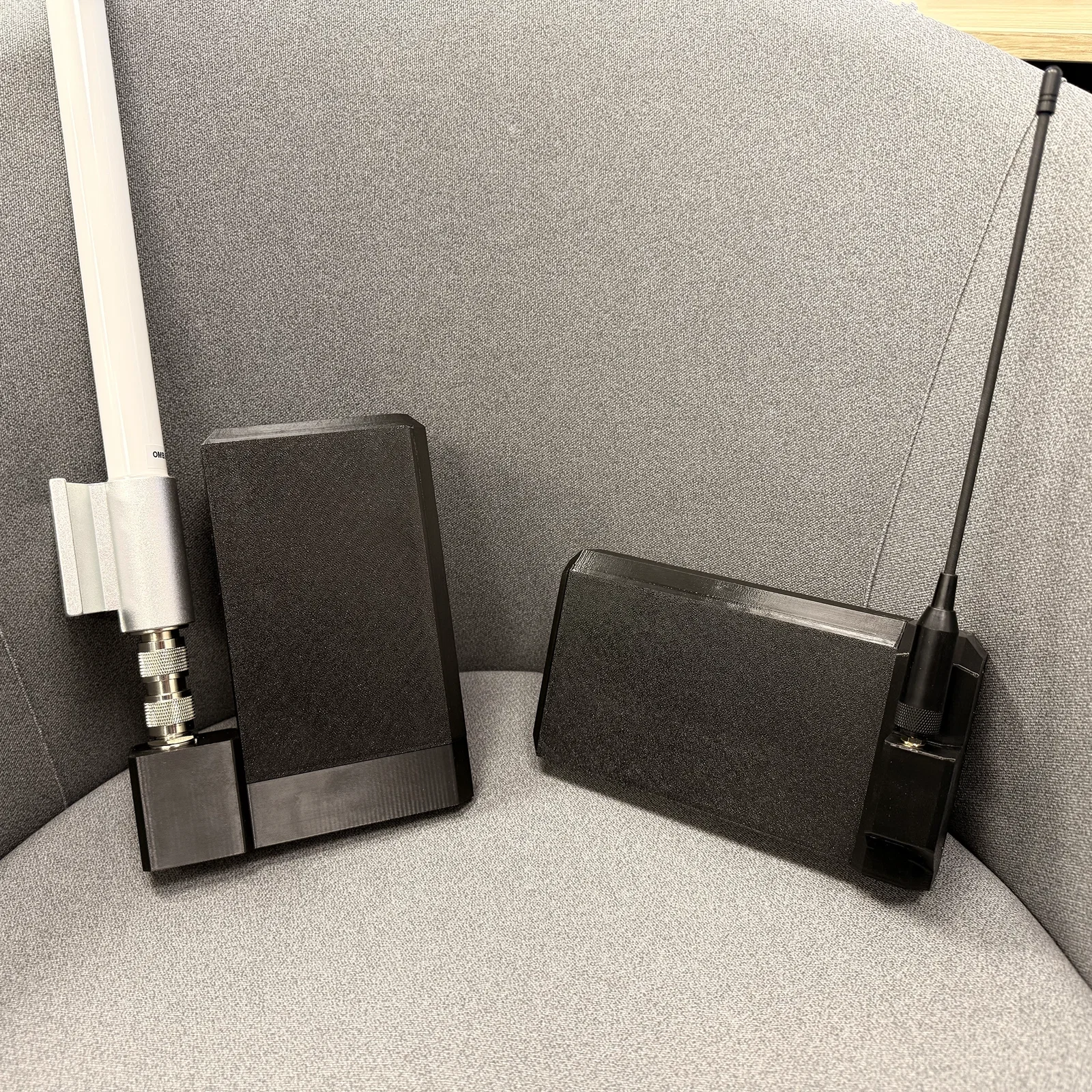

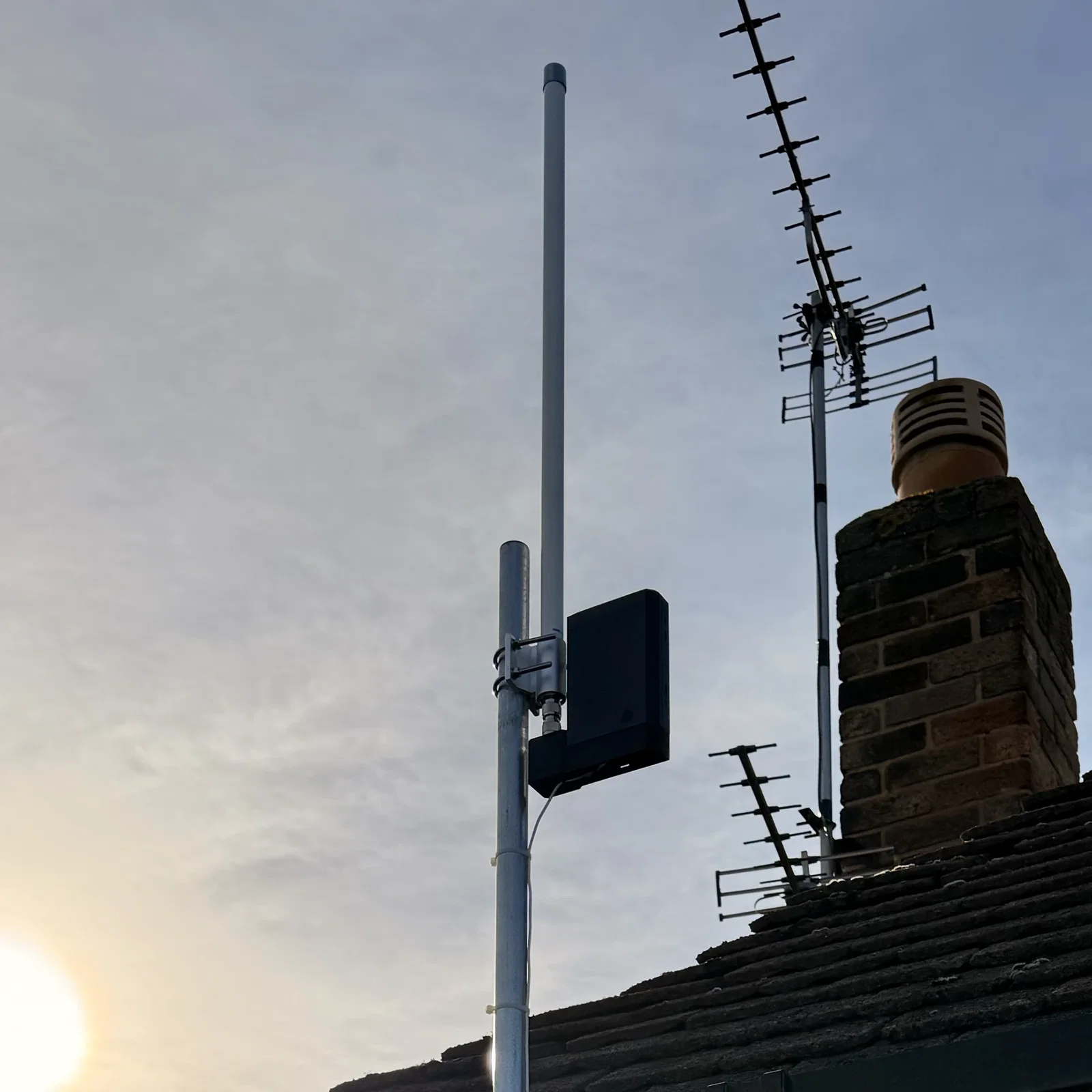

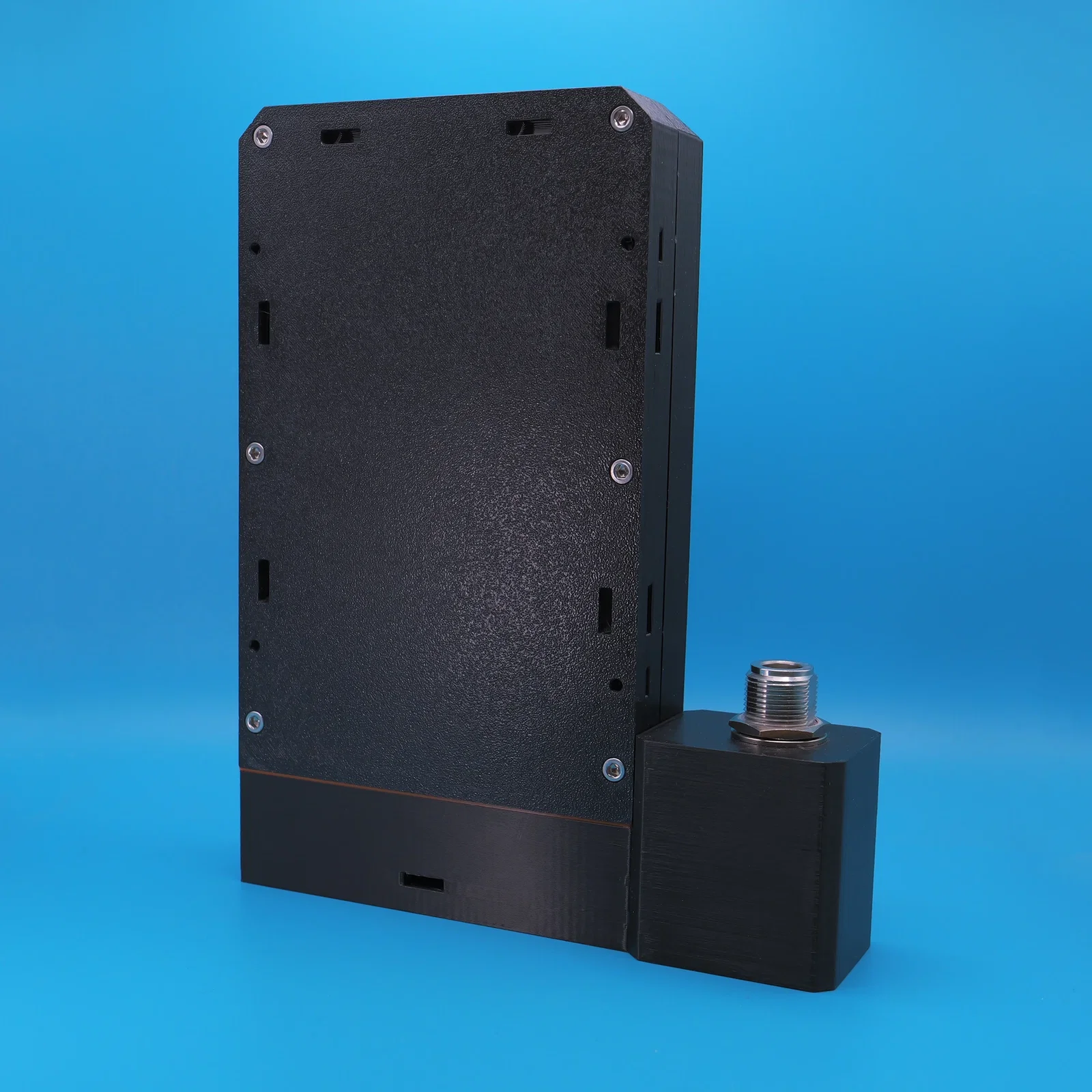

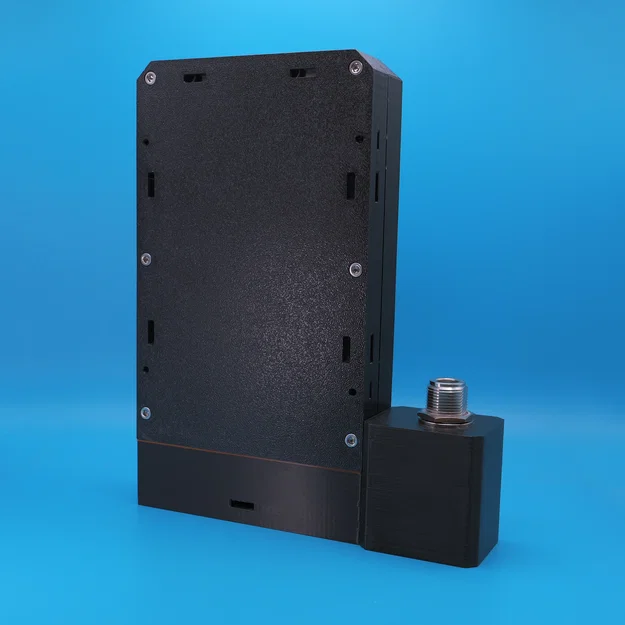

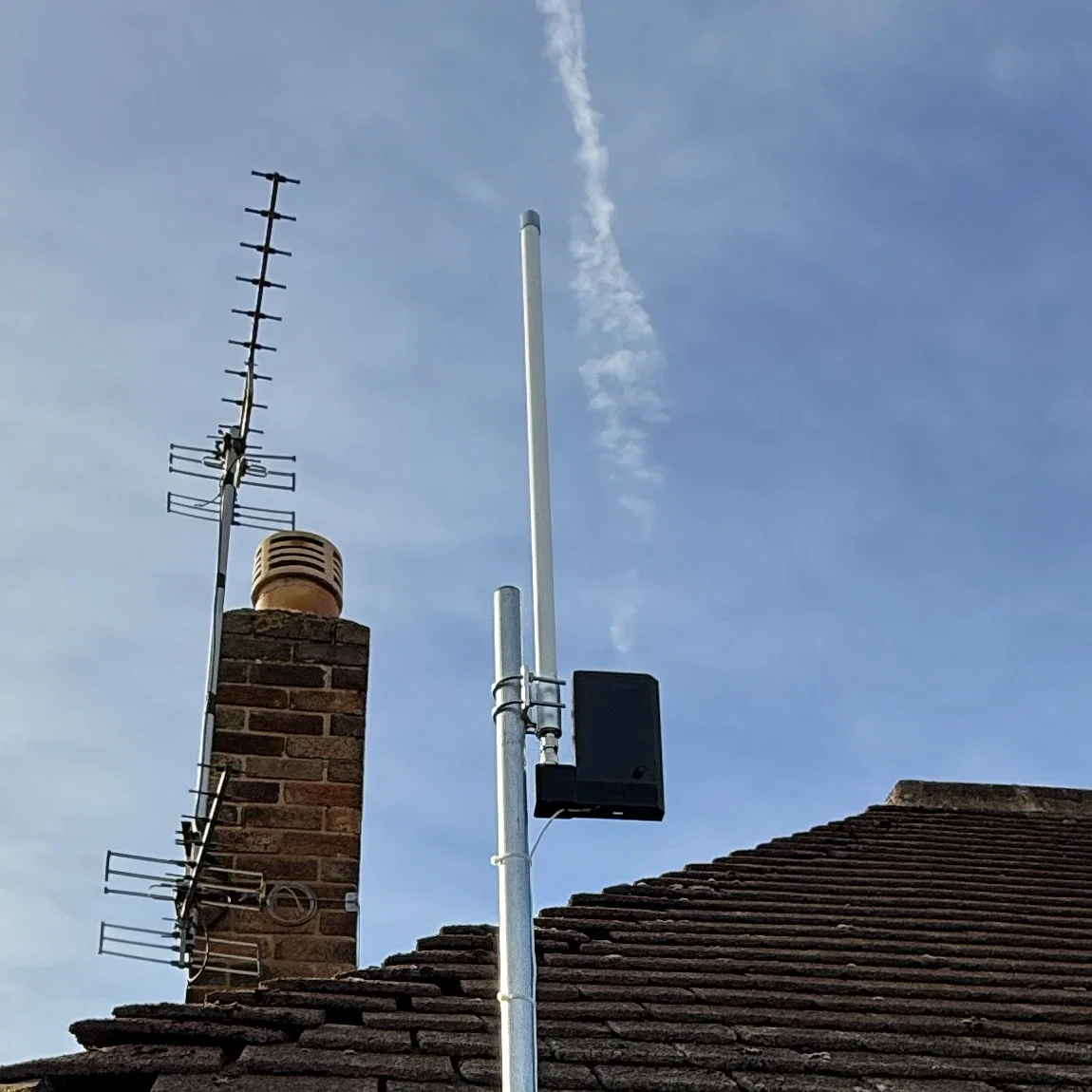

Đối với các ăng-ten lớn gắn cột, phiên bản N-Type của Hermes có thể gắn trực tiếp vào ăng-ten.

Với ăng-ten N-Type nhỏ hơn không có sẵn giá đỡ, Hermes có thêm tấm đế gắn cột tùy chọn.

Với ăng-ten SMA, Hermes có thể gắn vào nhiều thứ chỉ bằng dây rút 9mm. Nếu muốn gắn lên cột, bạn có thể sử dụng tấm đế gắn cột tùy chọn.

Các quyết định về thiết kế

Nếu bạn đã tìm hiểu các dự án node ngoài trời mà cộng đồng LoRA tài năng đã thực hiện trong vài năm qua, bạn sẽ thấy có rất nhiều điều phải cân nhắc.

Nếu bạn cố gắng giải quyết tất cả các yếu tố đó... bạn sẽ có một chiếc hộp đắt đỏ (ví dụ: pin LTO, bộ điều khiển sạc tùy chỉnh và lỗ thoát khí chống thấm). Tuy nhiên, bạn cũng sẽ thấy nhiều người đã vận hành các thiết kế đơn giản hơn trong thời gian dài mà không gặp vấn đề gì.

Hermes được thiết kế dựa trên triết lý thứ hai, vì với mình, LoRA là một sở thích cần sự cân bằng về ngân sách, nên các vỏ case của mình hướng đến người chơi DIY.

Nó không giải quyết tất cả các yếu tố vì mục tiêu là sự hợp lý về giá cả. Vì vậy, bạn cần cân nhắc các hạn chế sau:

• Nó không kín hoàn toàn nhưng chịu được mưa. Ngưng tụ và đọng sương sẽ ở mức tối thiểu nhờ thiết kế nhỏ gọn.
• Sử dụng pin 18650, về lý thuyết sẽ không hoạt động tốt trong nhiệt độ khắc nghiệt.
• Phiên bản RAK sử dụng bộ điều khiển năng lượng mặt trời tích hợp của RAK, không hiệu quả bằng các bộ MPPT độc lập. Phiên bản Heltec sử dụng bộ điều khiển CN3791 MPPT giá chỉ 3$.

Việc khắc phục các yếu tố này sẽ làm tăng chi phí của Hermes gấp 3-4 lần, điều đó không phải là thứ mình hướng tới. Nếu bạn chấp nhận được các hạn chế này, bạn sẽ rất thích Hermes!

Hơn 200 bộ Hermes đã được triển khai trên toàn thế giới mà không có báo cáo lỗi nào!!!

Lắp ráp

Video hướng dẫn lắp ráp đầy đủ các thành phần của Hermes có thể tìm thấy tại liên kết bên dưới:
