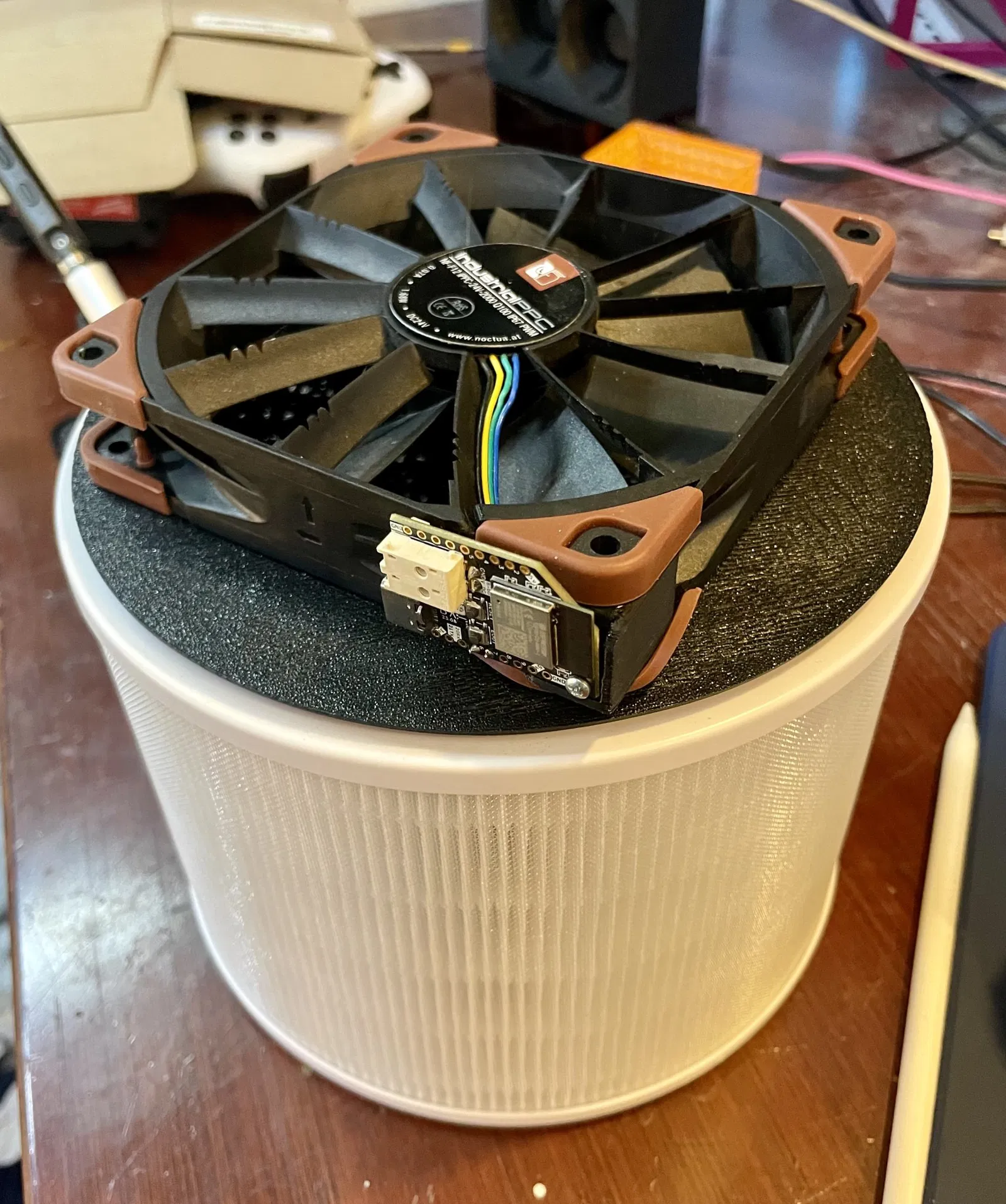

Bộ chuyển đổi quạt 120mm cho bộ lọc không khí Levoit 200s

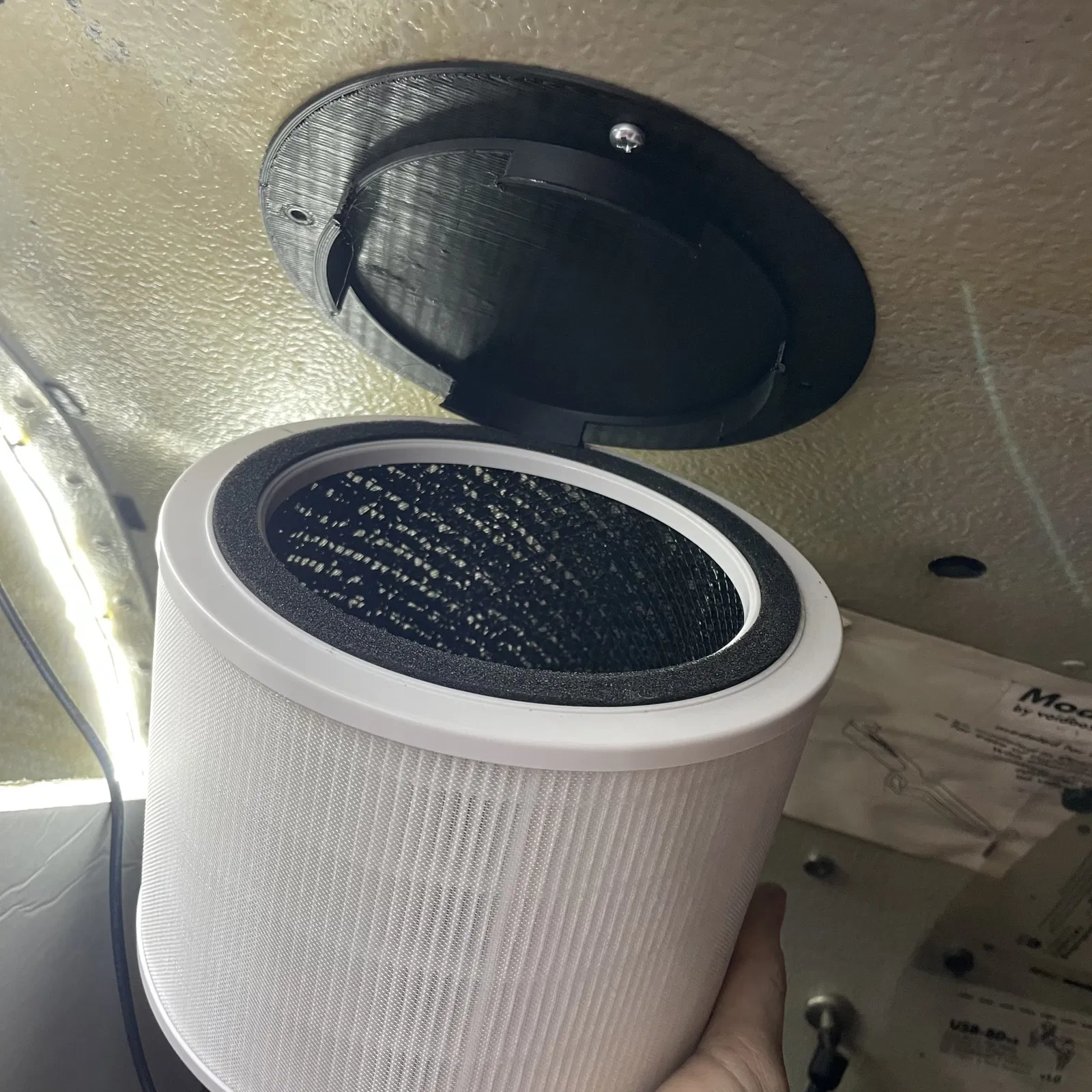

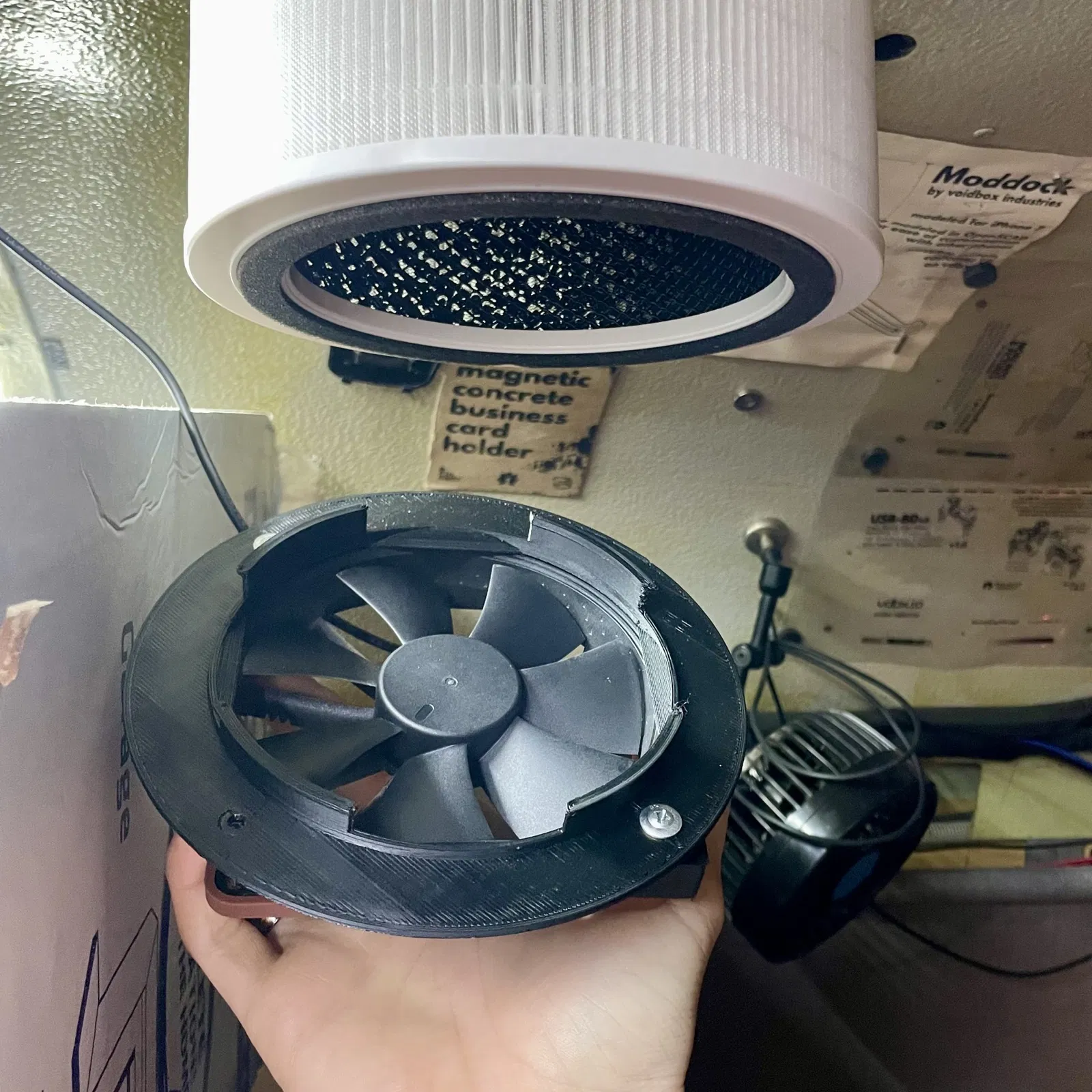

Tôi cần một bộ lọc không khí cho chiếc xe buýt mà tôi sống và nó cần phải có thể gắn lên tường để không chiếm chỗ. Các kẹp trên thiết kế này làm cho nó chắc chắn khi lắp ráp nhưng dễ dàng tháo rời khi đến lúc thay thế bộ lọc.

Điện tử

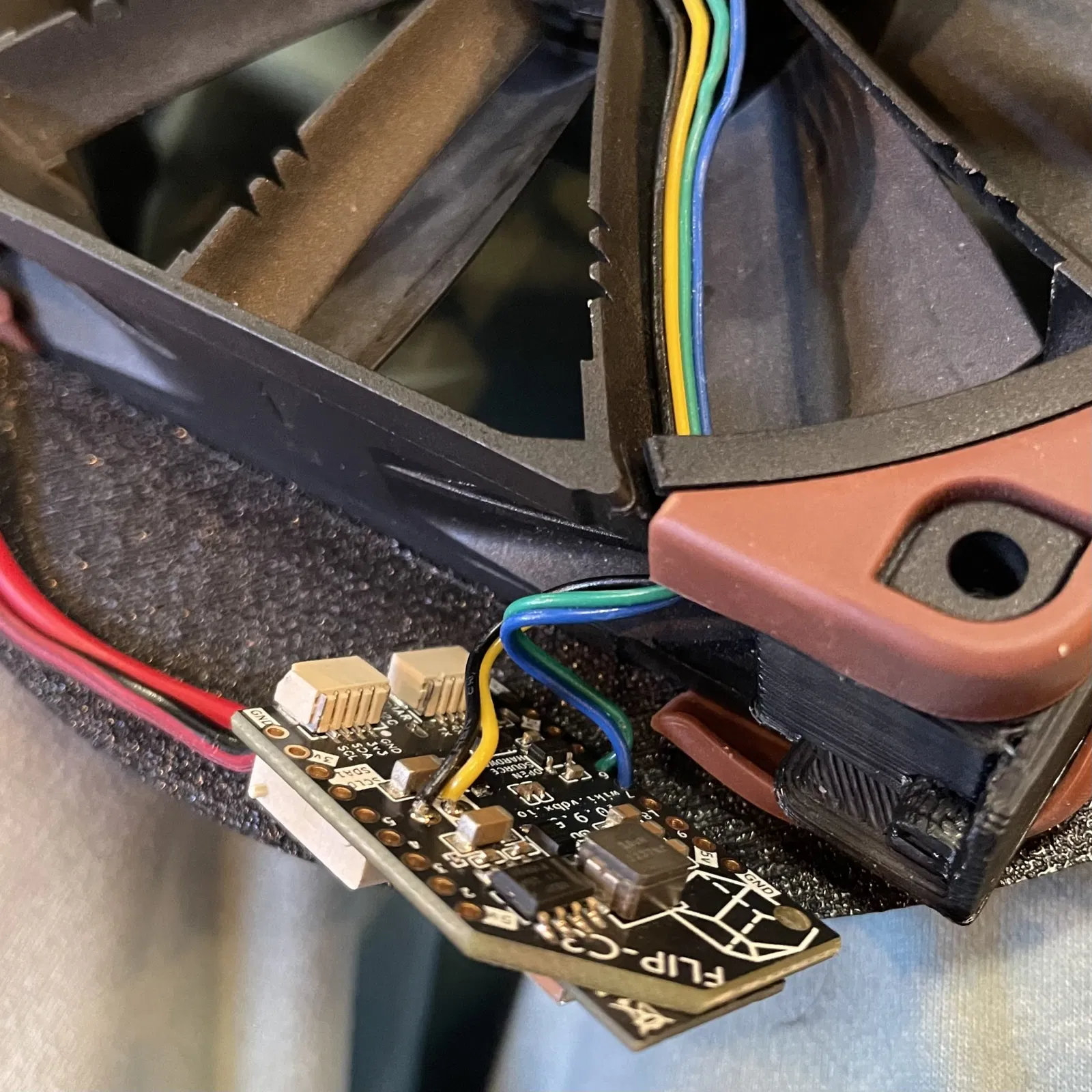

Tôi đã sử dụng bảng FLIP_C3 của mình, cho phép tôi sử dụng ít linh kiện. Vì đây là cho chiếc xe buýt của tôi chạy hệ thống ngoài lưới 24v, tôi đã chọn một quạt 24v từ noctua với đầu nối 4 chân cho phép điều khiển PWM. Bạn cũng có thể làm điều tương tự với quạt 12v, nhưng bạn chỉ cần phải phù hợp với điện áp đầu vào từ pin hoặc từ bộ chuyển đổi điện. Bạn chắc chắn có thể sử dụng bộ chuyển đổi buck trên bo mạch để cấp nguồn cho quạt 5v, nhưng tôi không chắc điều đó sẽ hoạt động tốt như thế nào. Tôi sẽ thử nghiệm và xem vì điều đó sẽ cho phép bạn sử dụng toàn bộ khả năng chịu đựng 60v của FLIP_C3 và thay thế sử dụng cổng USB-C.

Rõ ràng bạn có thể sử dụng bất kỳ linh kiện điện tử nào bạn muốn, nhưng tôi thấy rằng FLIP_C3 của tôi là một sự lựa chọn tuyệt vời cho dự án này.

Tôi cá nhân sử dụng ESPHome và một khi bạn đã thiết lập và áp dụng của mình, bạn có thể thêm cấu hình sau được điều chỉnh cho FLIP_C3:

sensor: - platform: pulse_counter pin: number: 6 mode: input: true pullup: true name: PWM Fan RPM id: fan_pulse unit_of_measurement: 'RPM' filters: - multiply: 0.5 update_interval: 3s output: - platform: ledc pin: 7 frequency: 10000 Hz id: fanhub_pwm fan: - platform: speed id: thefan output: fanhub_pwm name: "PWM Fan" restore_mode: RESTORE_DEFAULT_OFF binary_sensor: - platform: gpio pin: number: 9 mode: input: true pullup: true inverted: True name: Boot Button on_press: then: - fan.toggle: thefan
