Nắp lưng Lilygo T-Embed hỗ trợ hai ăng-ten

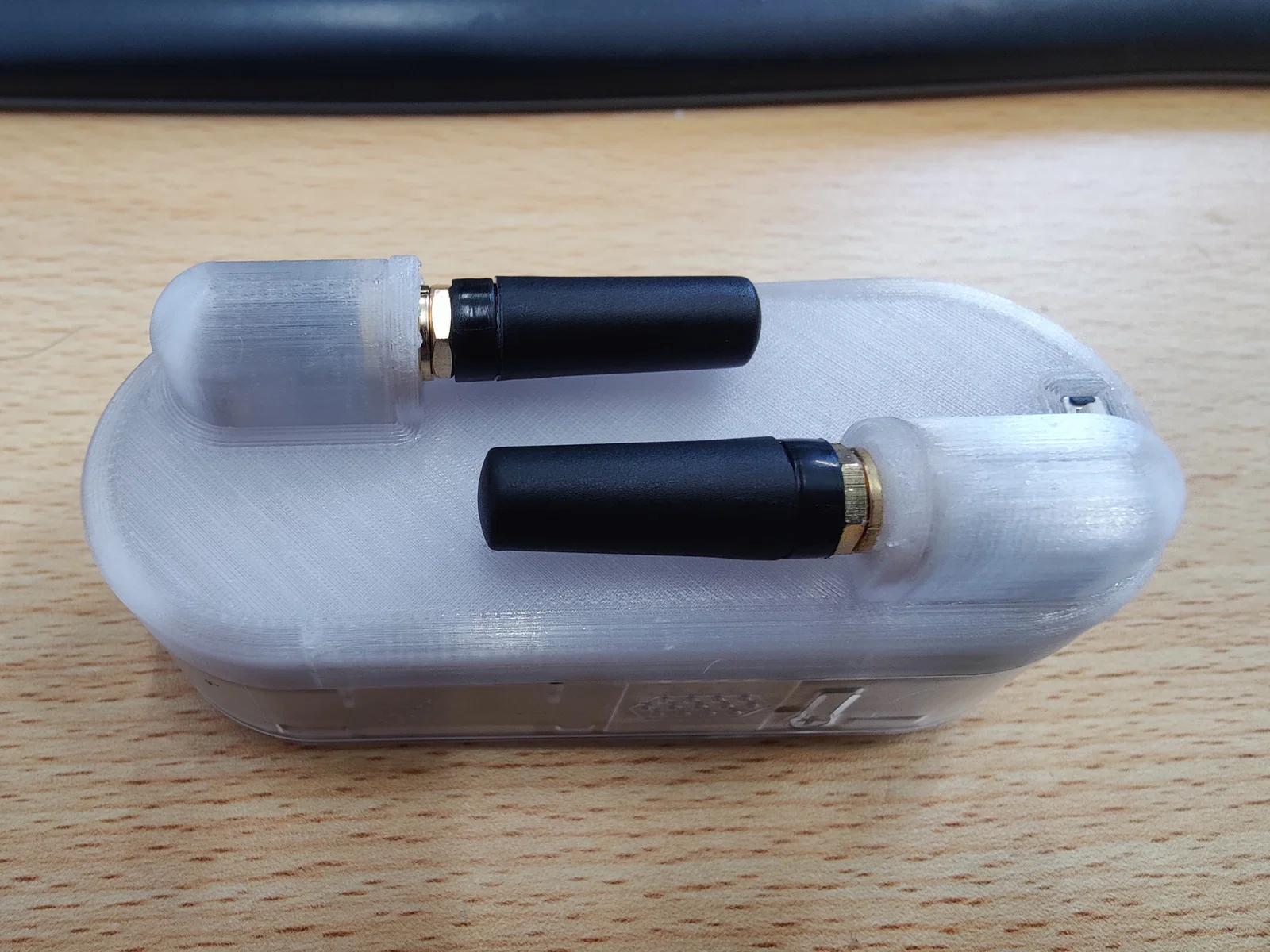

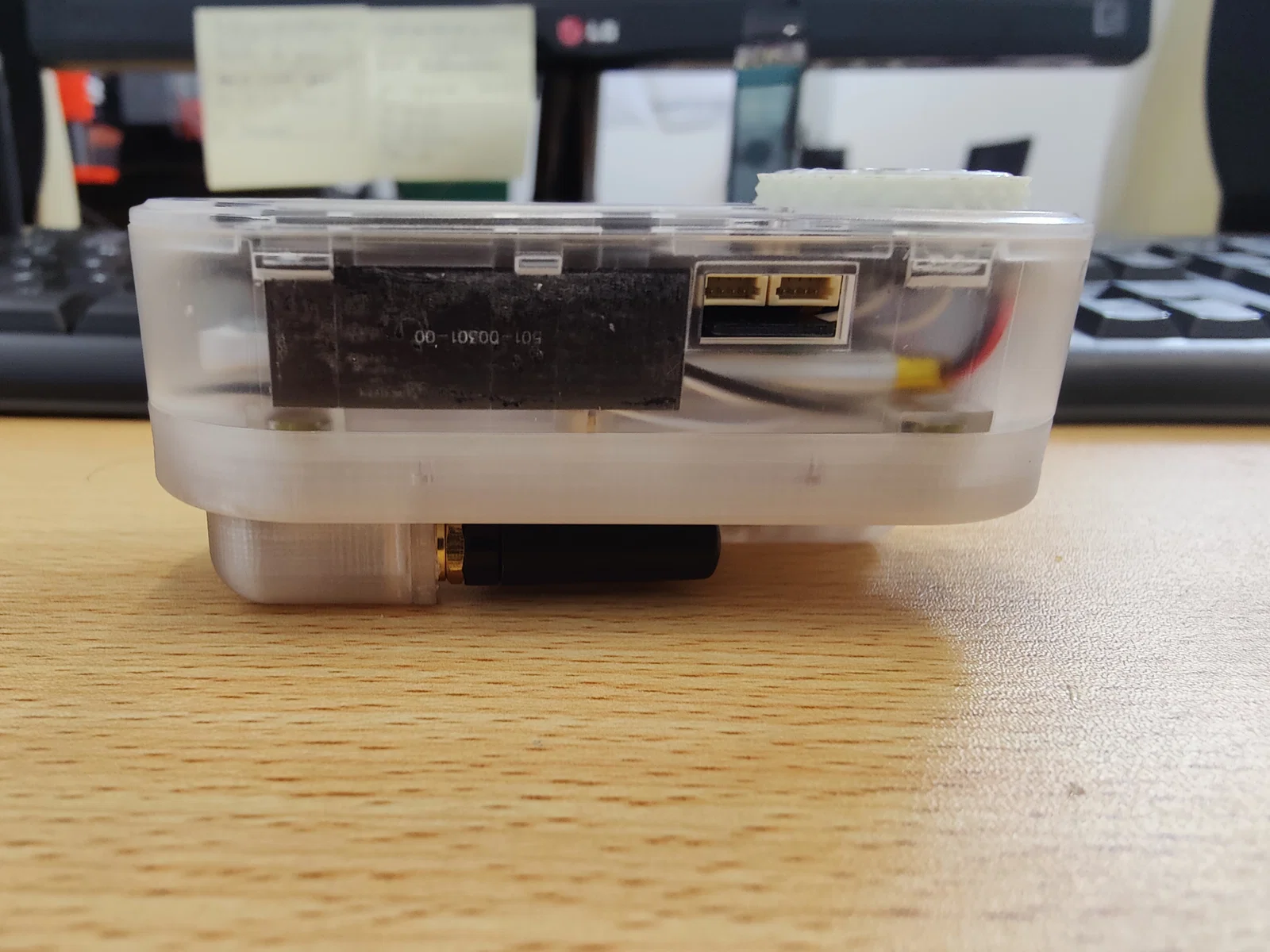

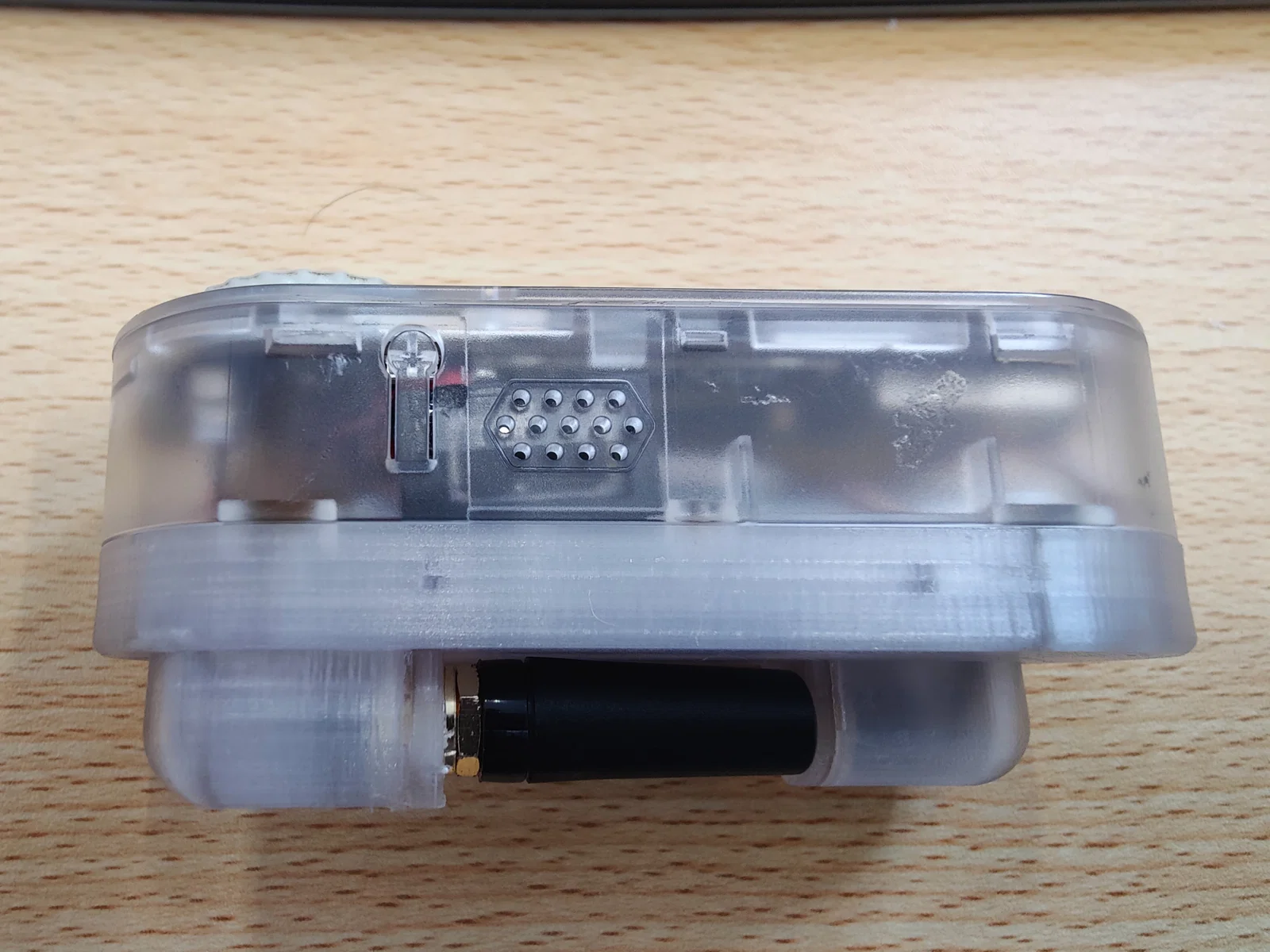

Mình đã lắp thêm mô-đun NRF24 vào chiếc Lilygo T-Embed của mình, nên mình thiết kế một nắp lưng mới để gắn được hai ăng-ten ngoài cho tần số 2.4GHz và 433MHz. Bạn cũng có thể dùng mẫu này nếu muốn lắp hai ăng-ten ngoài nhằm tăng cường khả năng thu phát sóng.

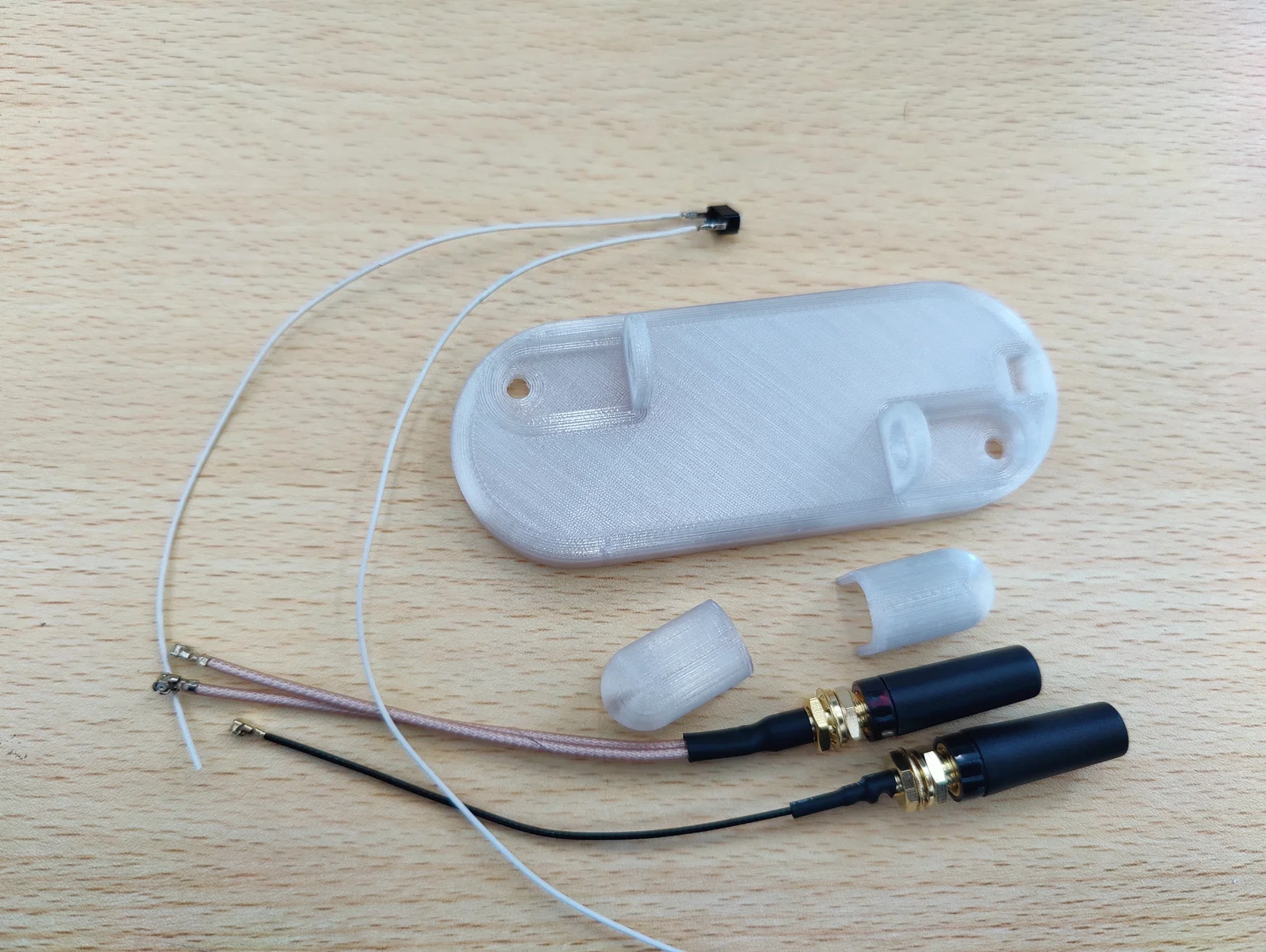

Mẫu này bao gồm một nắp lưng, bạn cần chuẩn bị thêm các đầu nối SMA-IPX và 4 viên nam châm kích thước 8x2mm, ngoài ra bạn cũng có thể cố định bằng ốc vít.

Đầu nối: 5 unids/lote IPX a SMA, Cable conector SMA hembra a UFL/u.FL/IPX/IPX, conjunto de adaptador coaxial RF Cable en espiral 1,13 MM RP-SMA-KY - AliExpress 13

Nam châm: Disco magnético de neodimio de 8x2mm, revestimiento de níquel y cobre, imanes de tierras raras, redondos, adecuados para oficina, pizarra blanca - AliExpress 15

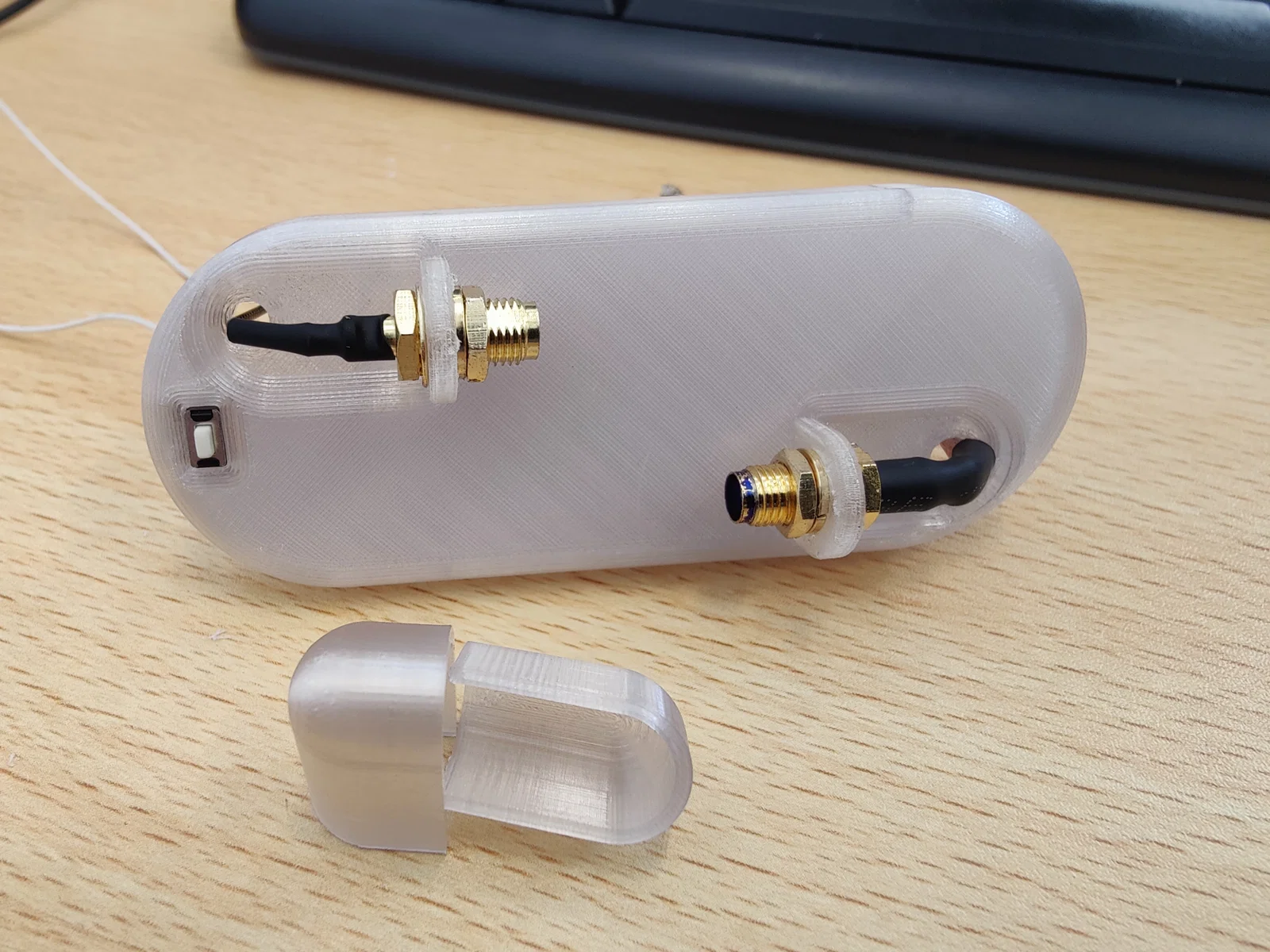

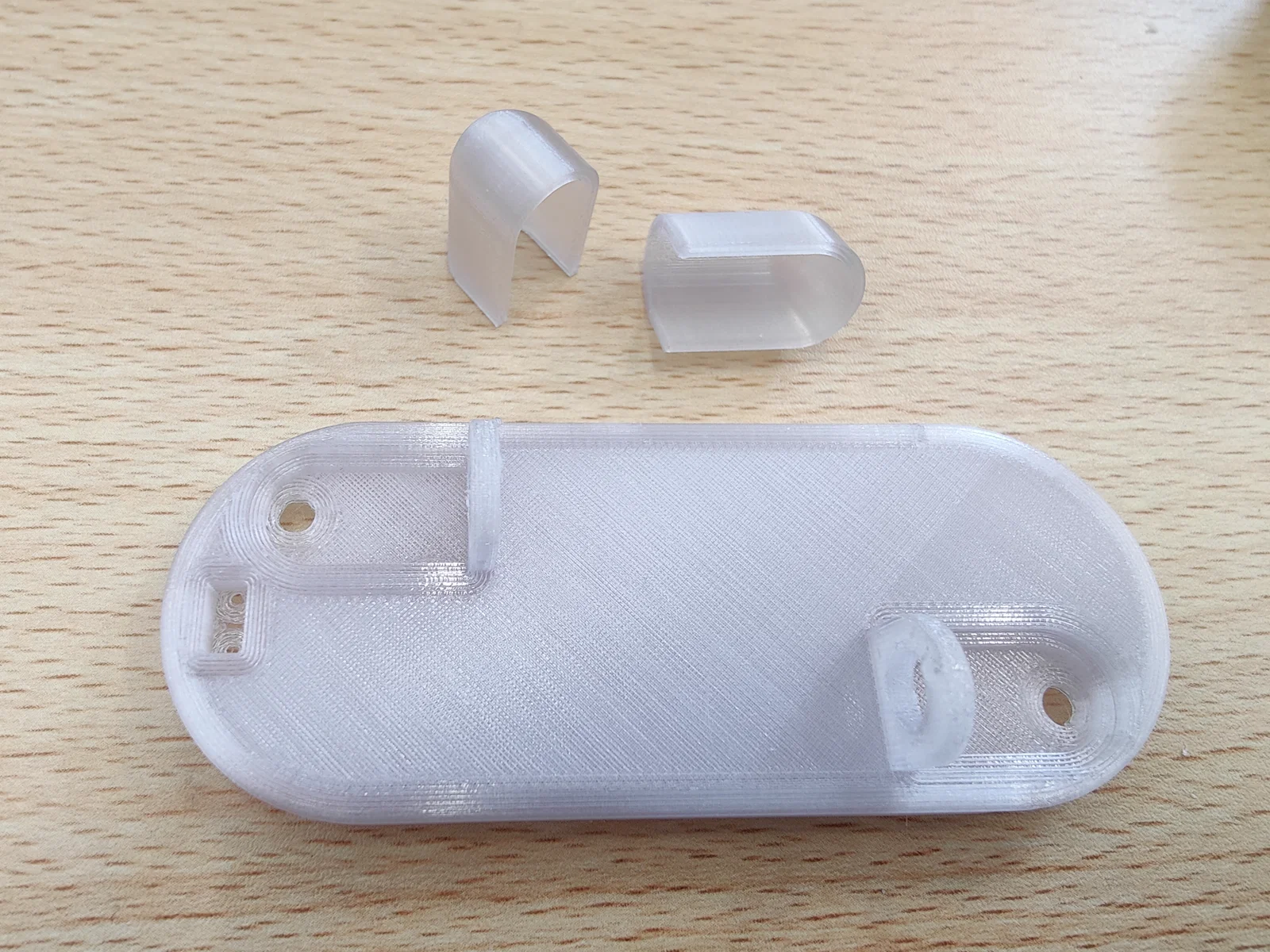

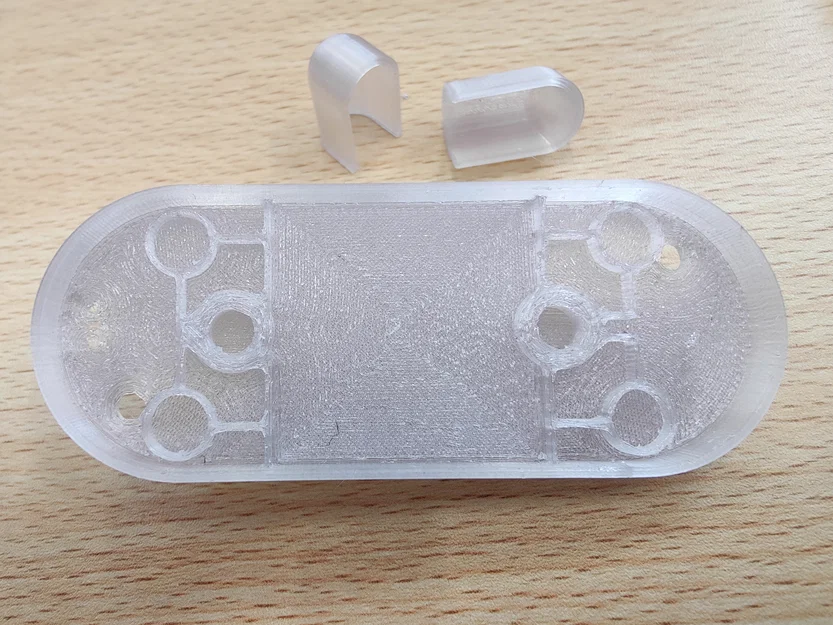

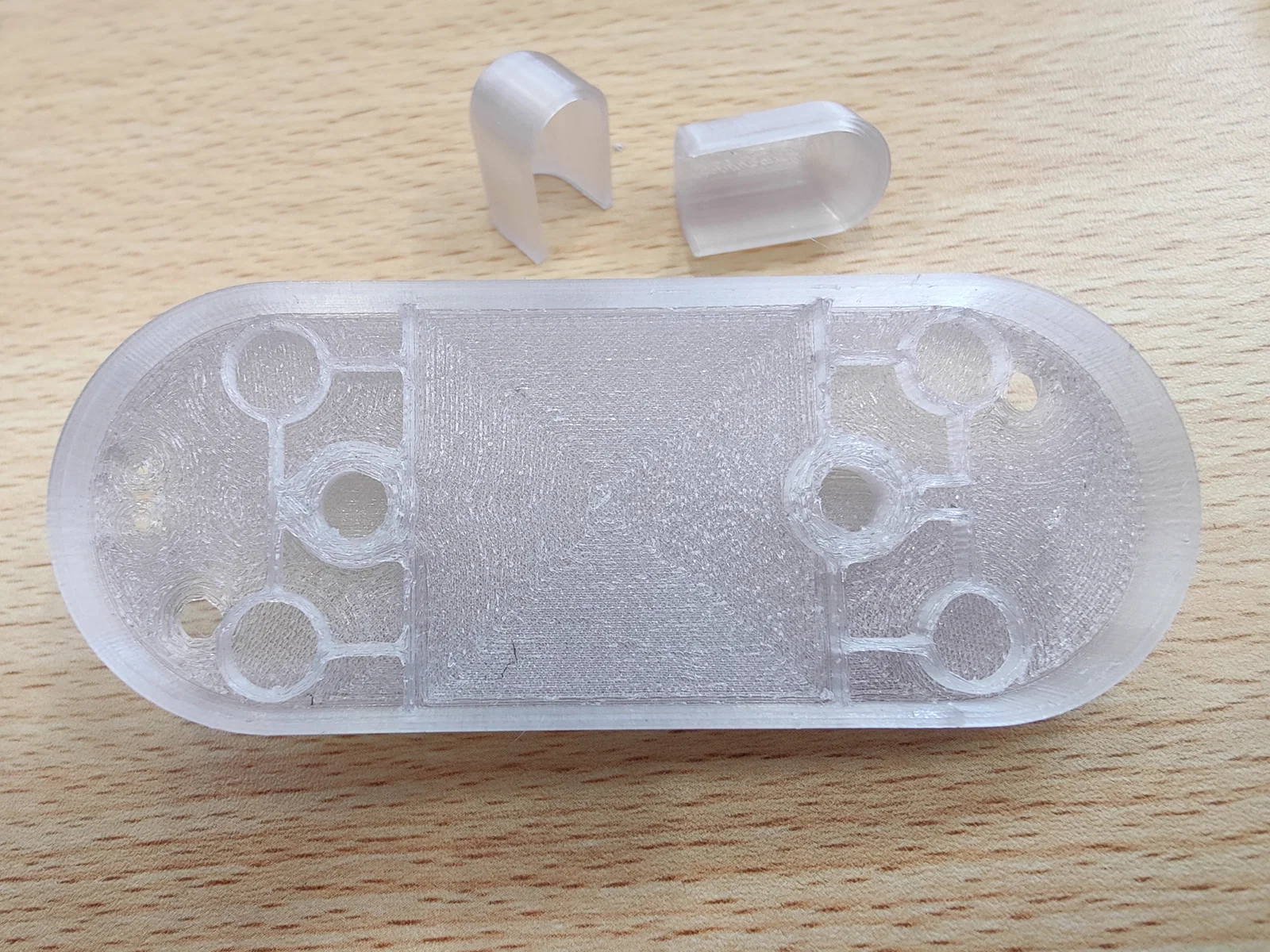

Khi in, cách tốt nhất là đặt mặt trong của nắp úp xuống bàn in. Sau khi lắp các đầu nối SMA, bạn có thể che lại bằng nắp đậy với một chút keo dán. Mình khuyên dùng chất liệu PETG hoặc tương tự với độ đặc (infill) 100% để đảm bảo phần đỡ đầu nối và toàn bộ thiết bị được cứng cáp nhất có thể.

Ngoài ra, mình có thiết kế thêm một lỗ 6x4mm cho nút nhấn mini mà mình đã hàn song song với chân BAT của bo mạch, việc này giúp mình không cần phải tháo thiết bị ra thường xuyên nữa.

Nếu bạn cần hướng dẫn chi tiết về quá trình cài đặt mô-đun, bạn có thể tham khảo tất cả thông tin tại đây:

https://github.com/Xinyuan-LilyGO/T-Embed-CC1101/issues/30
