Ngàm gắn tủ mạng 10 inch cho hai Raspberry Pi

Ngàm gắn tủ mạng 10 inch in 3D cho hai Raspberry Pi

Trong khuôn khổ dự án thiết lập hệ thống mạng cho lớp học, mình đang tự tay làm các bộ khung rack 10 inch bằng máy in 3D cho các bạn học sinh. Các bạn ấy sẽ được tự tay cấu hình và kiểm thử hệ thống mạng thực tế, giúp tích lũy kinh nghiệm thực tiễn thay vì chỉ học lý thuyết suông. Chẳng có cách học nào tốt hơn là tự tay xây dựng và vận hành hệ thống mạng của riêng mình!

Thiết lập Rack:

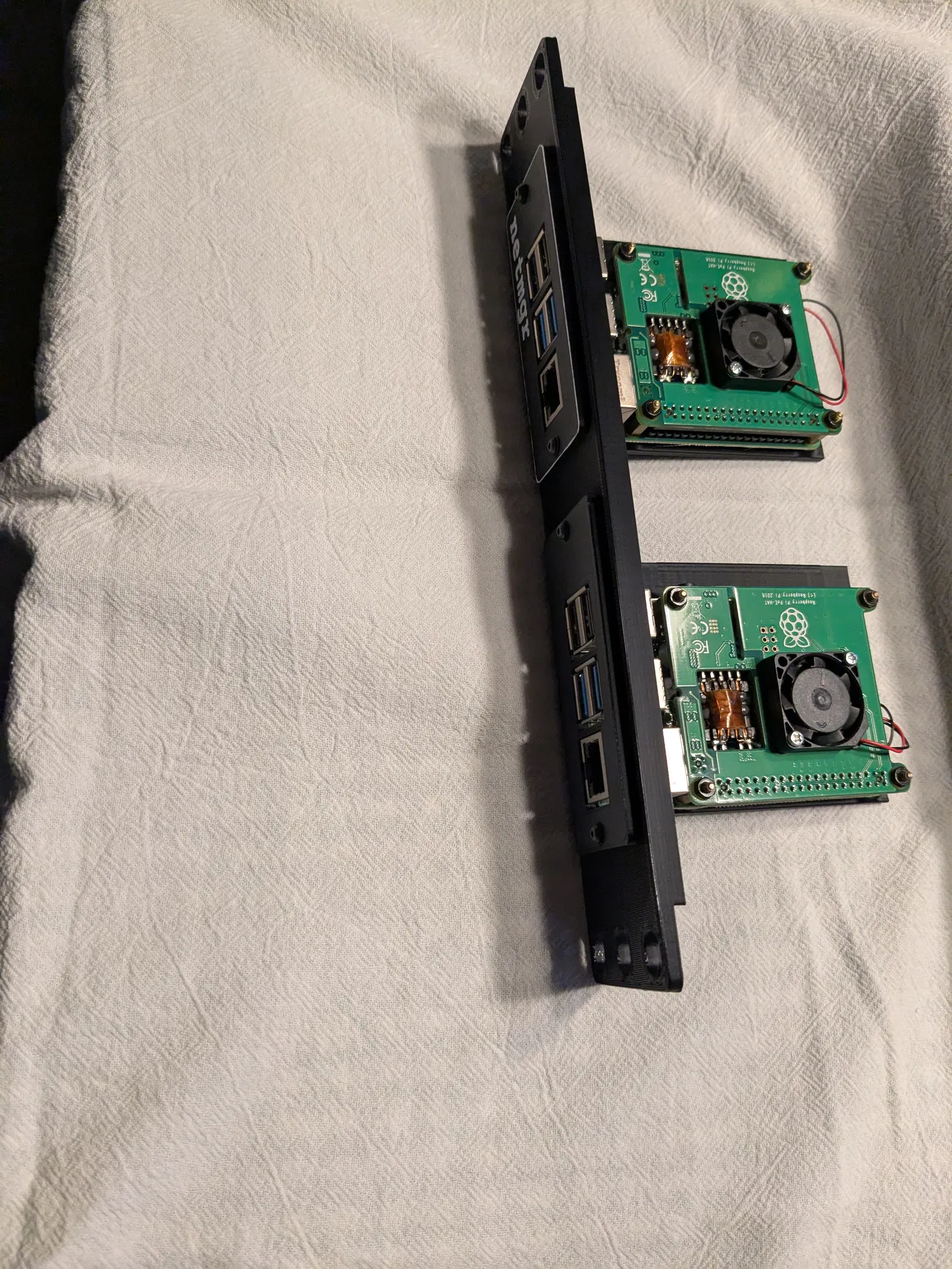

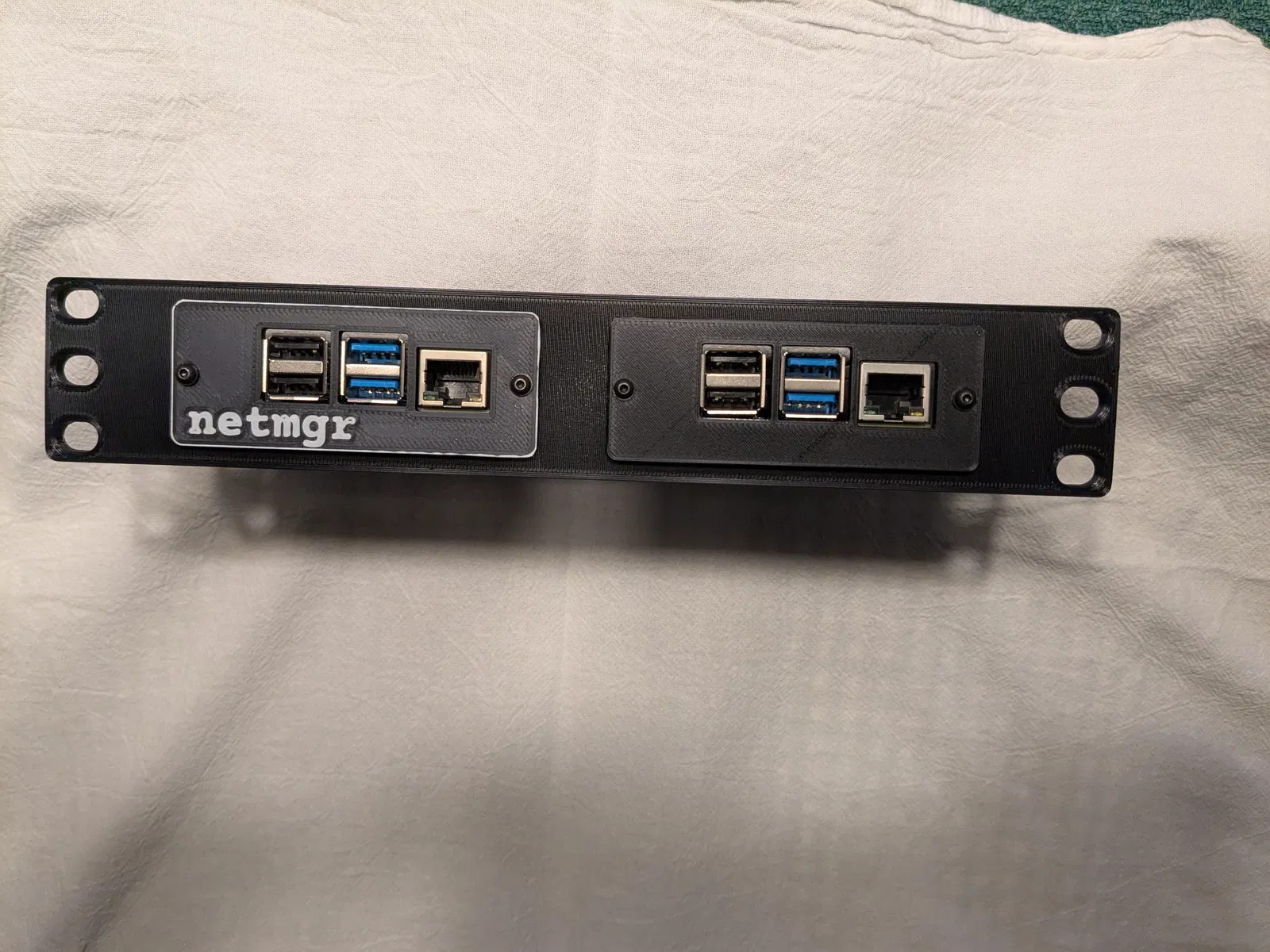

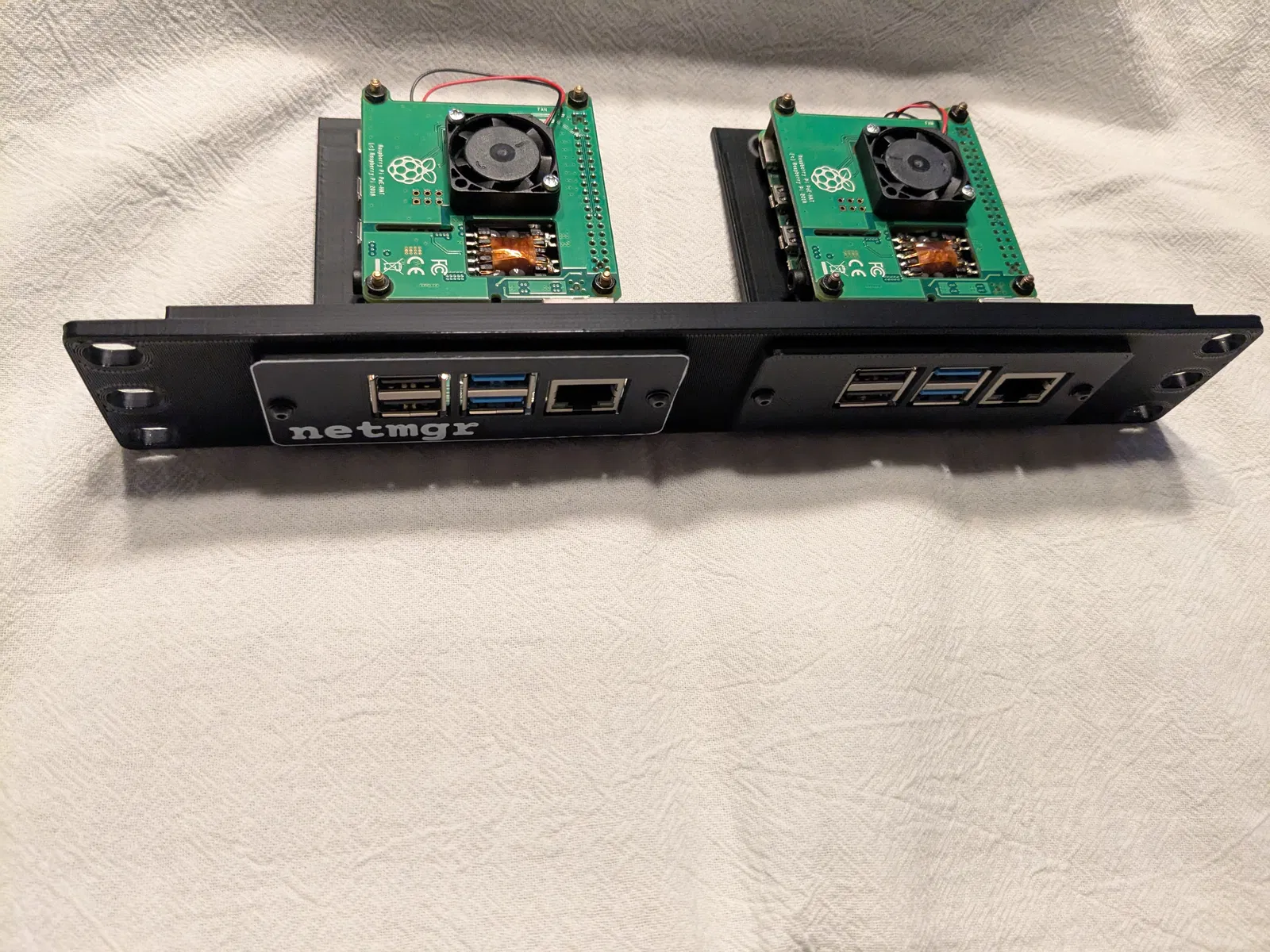

Ngàm này có thể gắn được hai Raspberry Pi đi kèm với POE hat. Thiết kế hỗ trợ tốt cho cả phiên bản Pi 4 và Pi 5.

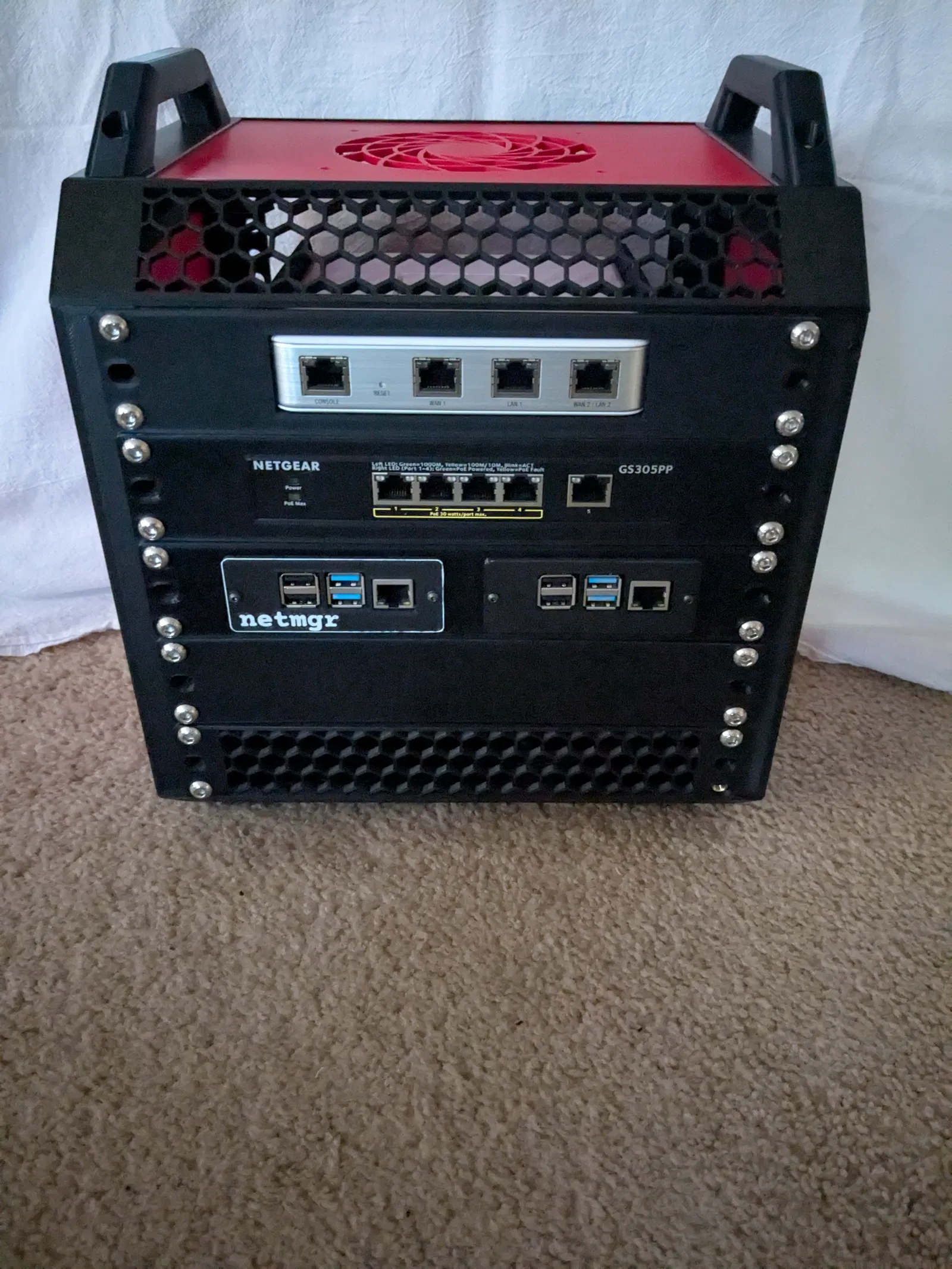

Mình sử dụng mẫu LabRax 10" Server Rack (5U) làm thiết kế cơ bản. Bạn có thể tìm thấy mẫu gốc tại đây: LabRax 10" Server Rack. Dù thiết kế này rất tuyệt, nhưng phần Horizontal+Edge+Solid lại không in vừa trên máy Prusa MK4(s), nên mình phải linh hoạt đặt in ngoài một vài chi tiết. Cảm ơn con trai của một người bạn đã giúp mình in các phần đó!

Mẹo in ấn: Để đạt kết quả tốt nhất, bạn hãy in tất cả các ngàm gắn úp mặt xuống, sử dụng support cho phần "nắp" để đảm bảo độ chắc chắn và ổn định. Dưới đây là các cài đặt slicer mình khuyên dùng:

• Vertical Shells:
  • Perimeters: 3
• Horizontal Shells:
  • Solid Layers: 6 lớp trên, 5 lớp dưới

Khả năng tương thích: Mặc dù mình dựa trên thiết kế LabRax, nhưng các chi tiết mình thiết kế có thể vừa vặn với bất kỳ tủ rack 10 inch nào, giúp nó trở thành lựa chọn linh hoạt cho các dự án khác nữa.

Cập nhật: Đã tải lên các file STEP theo yêu cầu của mọi người.
