Bộ truyền động tịnh tiến (Linear Actuator) dùng Servo SG90
Bộ truyền động tịnh tiến đơn giản và tiết kiệm chi phí, được thiết kế chuyên dụng cho motor servo SG90 phổ thông. Sản phẩm này giúp chuyển đổi chuyển động quay thành chuyển động thẳng với hành trình 45mm, rất phù hợp cho các dự án DIY, Arduino hoặc ESP32 của bạn.
Mô tả
Hướng dẫn lắp ráp:
Đây là phụ kiện dành cho servo SG90, giúp nó hoạt động như một piston tịnh tiến. Cơ cấu này cung cấp lực đẩy khoảng 5 N ở cả hai chiều và có thể vươn xa tới 45 mm từ vị trí ban đầu.
Các bước lắp ráp:

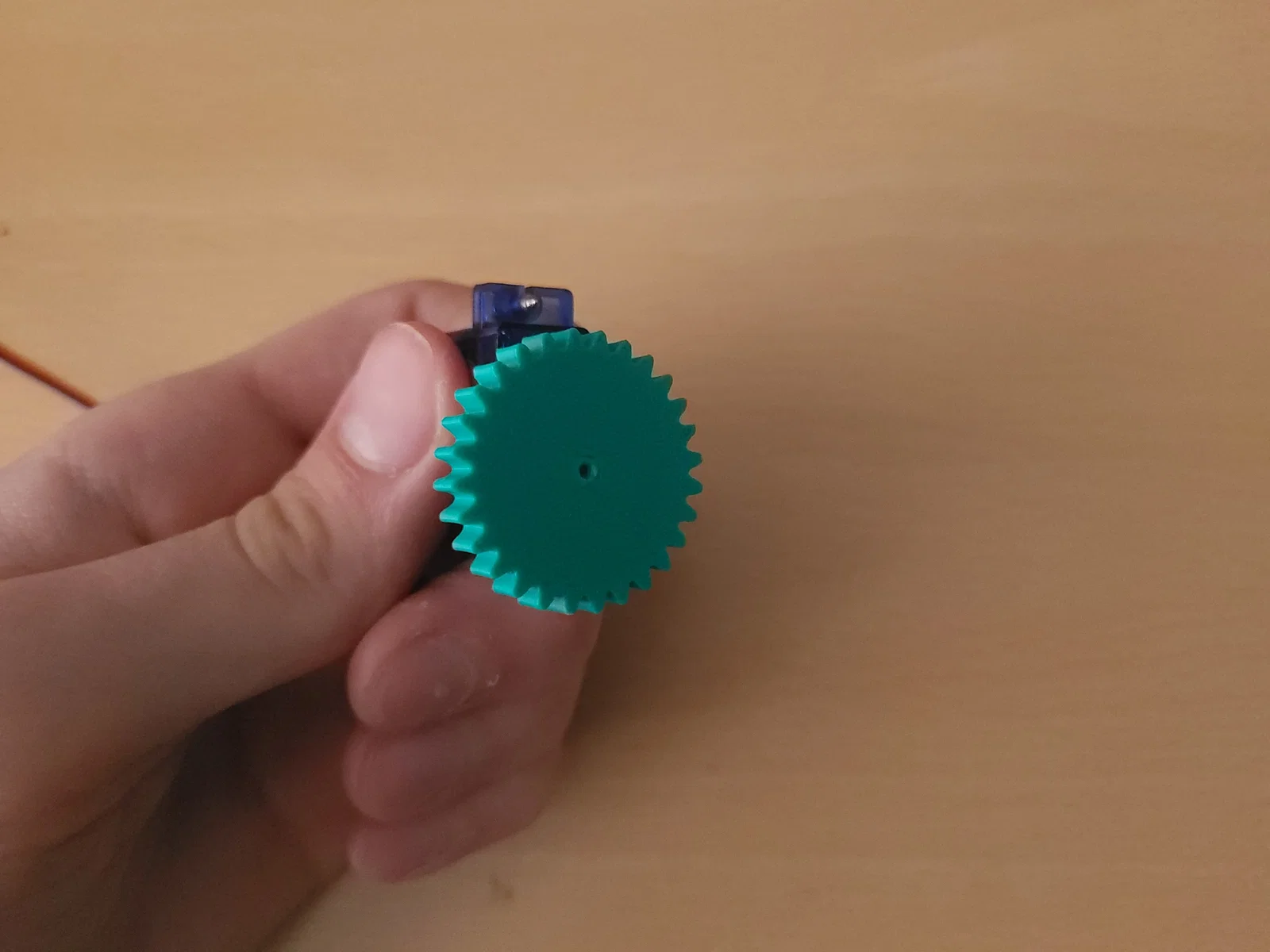

1. Chuẩn bị Servo:
Gắn bánh răng vào trục servo.
Xoay trục hết cỡ về phía ngược chiều kim đồng hồ. Hoặc là bạn có thể cấp nguồn cho servo và lập trình để nó về đúng vị trí này.

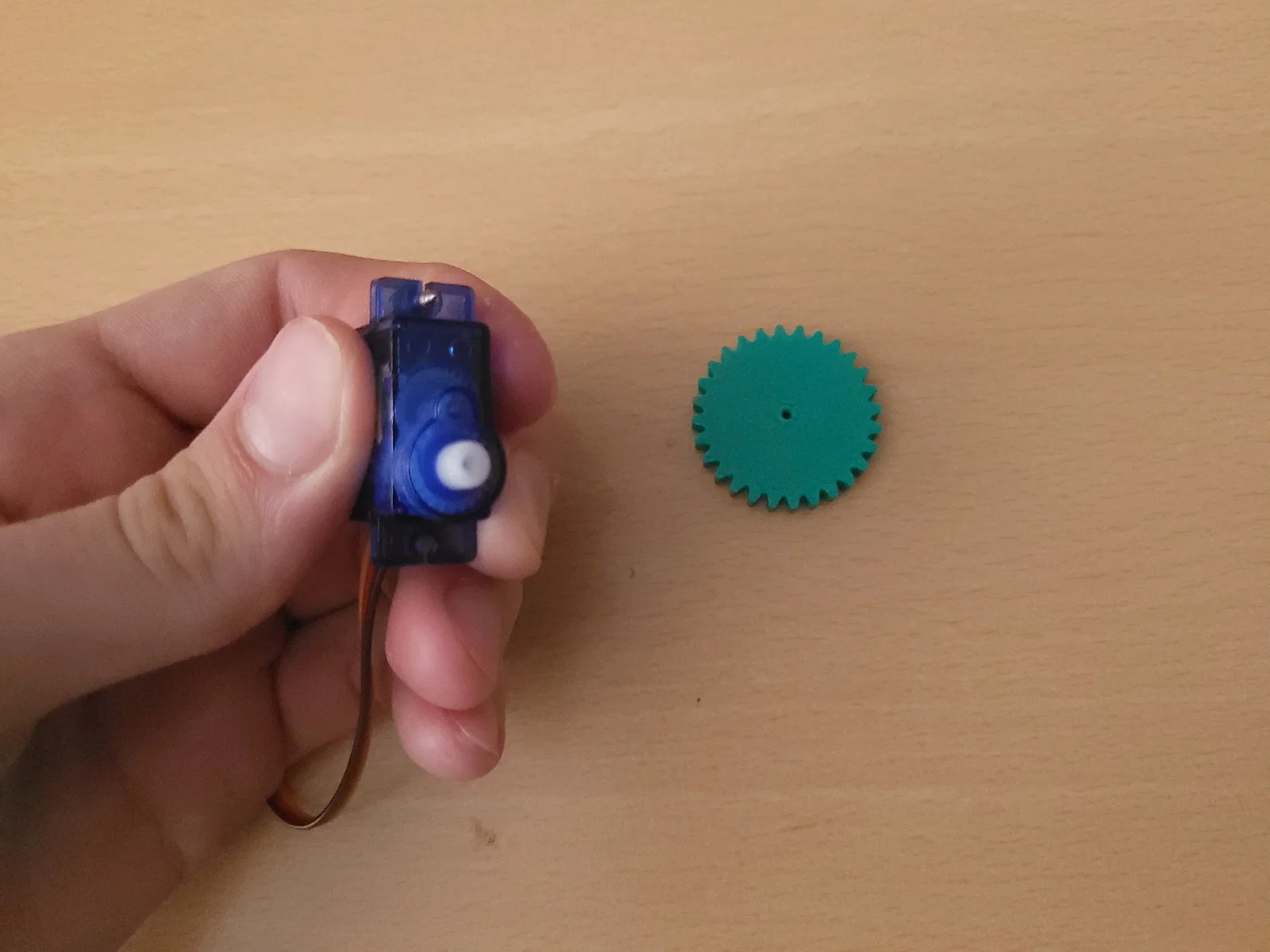

2. Tháo bánh răng:
Sau khi đã chỉnh về vị trí ngược chiều kim đồng hồ tối đa, cẩn thận tháo bánh răng ra khỏi servo.

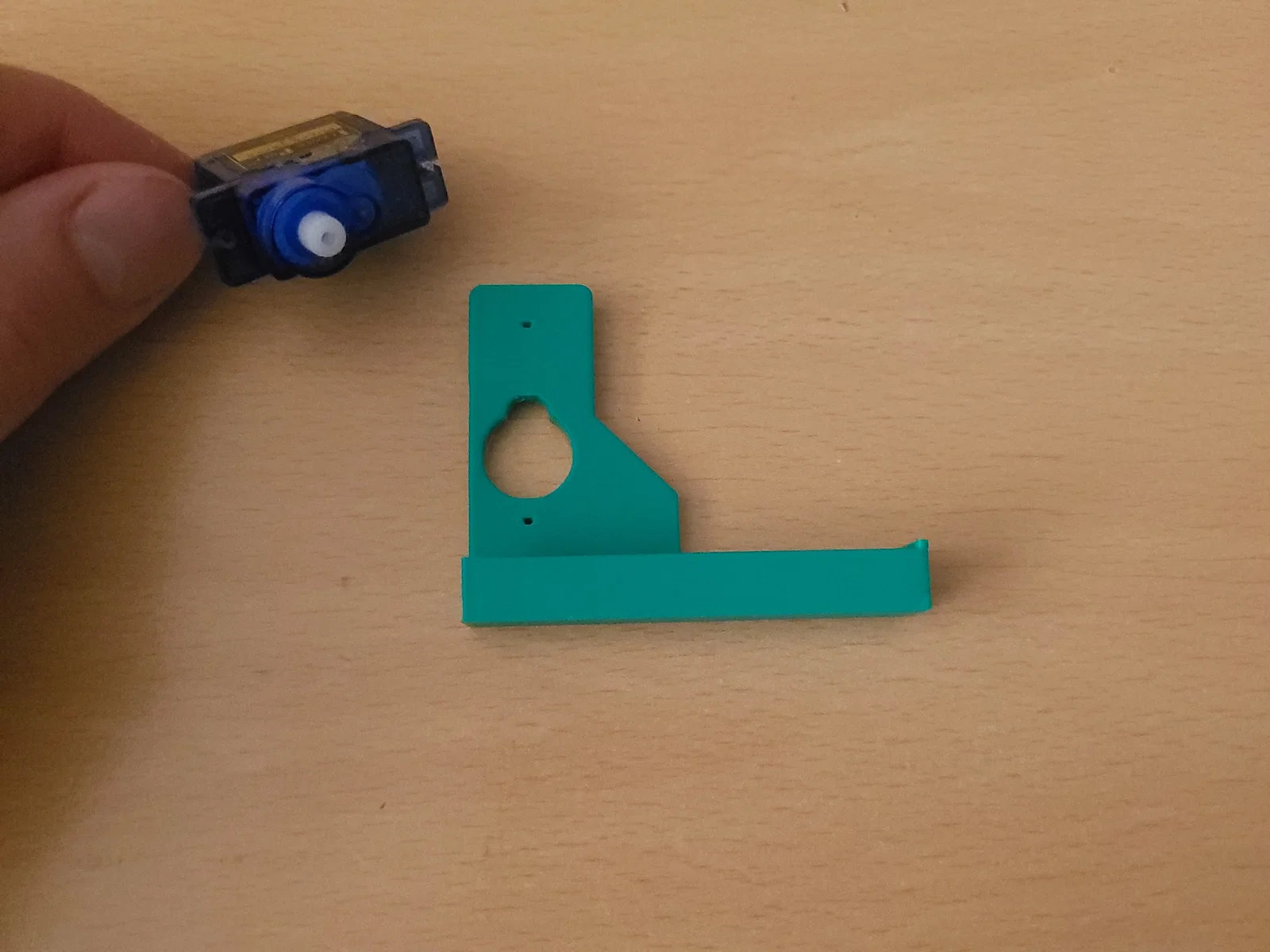

3. Lắp Servo vào vỏ:
Đặt servo vào đúng khe trong vỏ thiết kế. Đảm bảo nó được lắp chắc chắn.

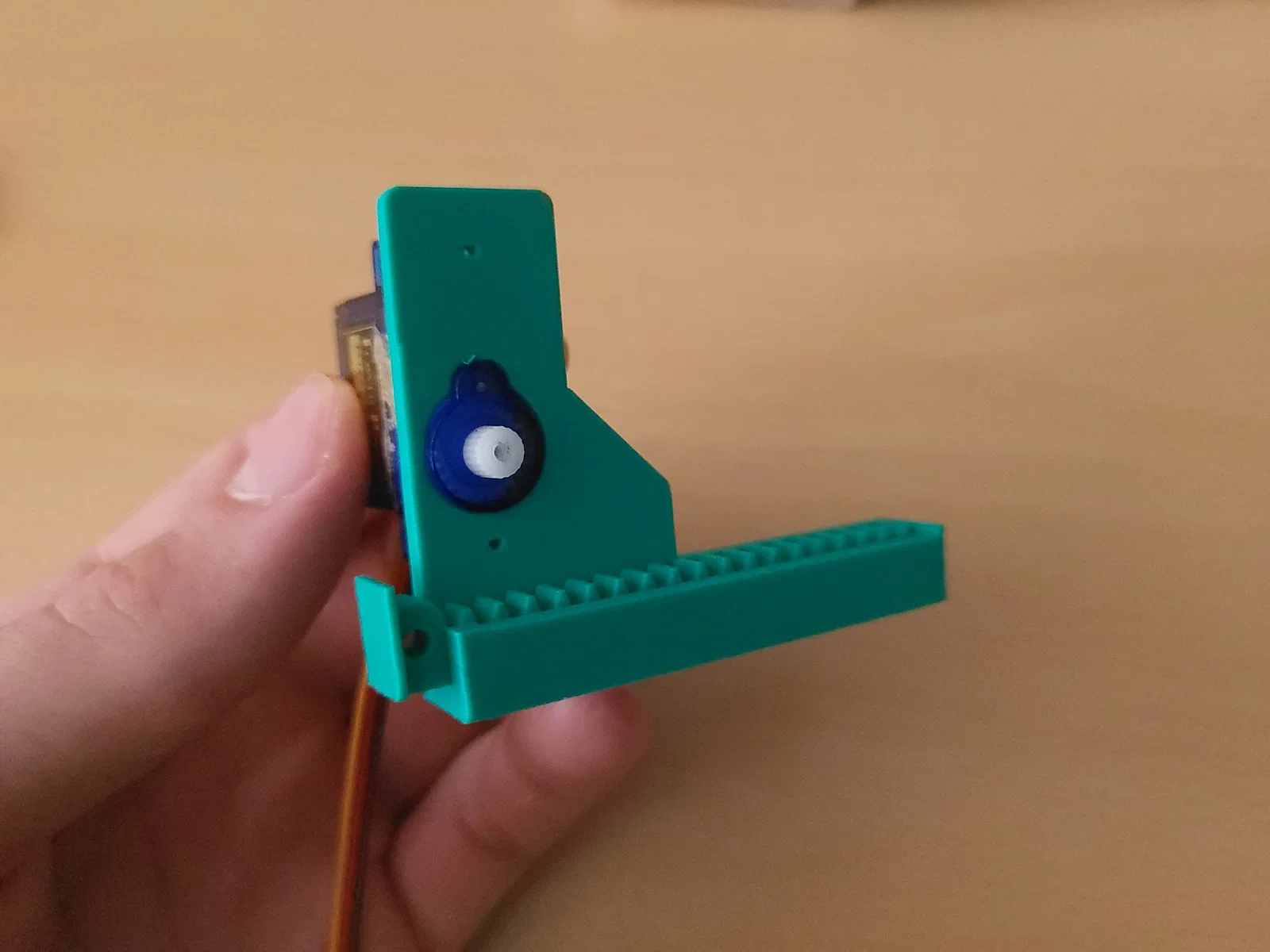

4. Thêm thanh răng:
Lắp thanh răng vào trong vỏ, căn chỉnh sao cho khớp với cơ cấu servo.

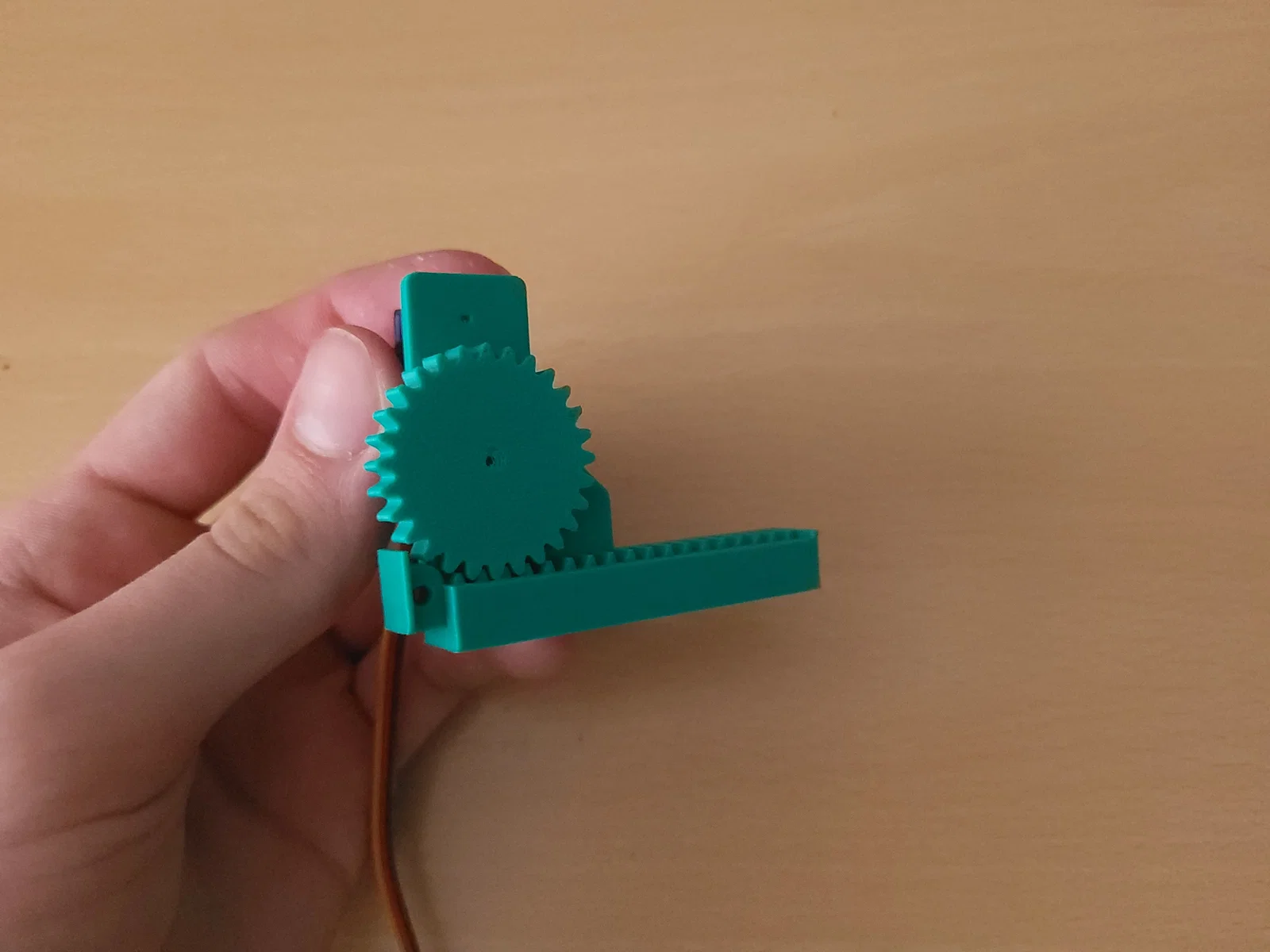

5. Gắn lại bánh răng:
Lắp bánh răng trở lại trục servo.

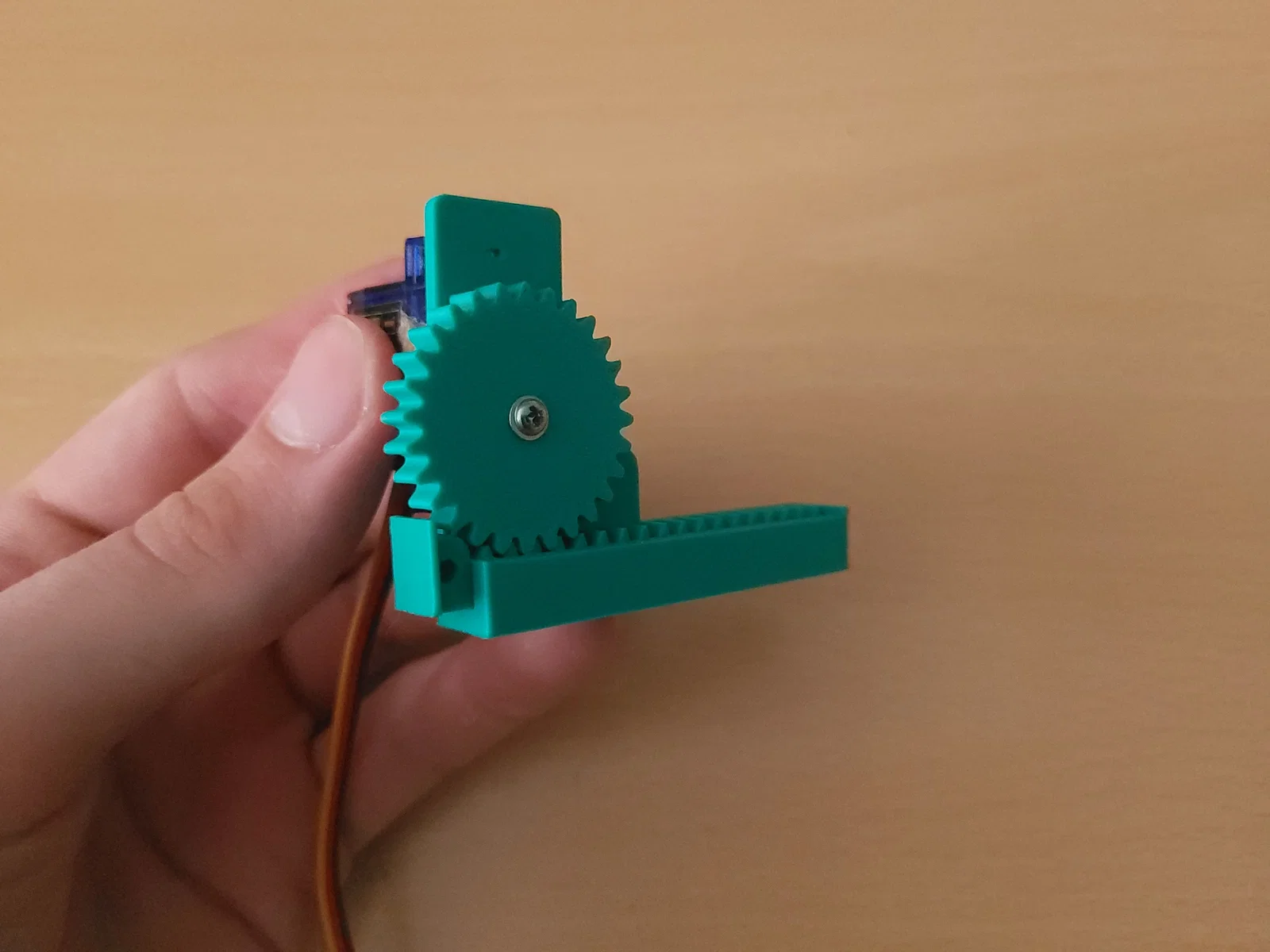

Nếu muốn, bạn có thể cố định bằng vít để thêm chắc chắn, dù thực tế nó đã khớp khá tốt ngay cả khi không có vít.
6. Kiểm tra cuối cùng:
Kiểm tra xem tất cả các bộ phận đã được lắp chặt chưa và cơ cấu chuyển động tịnh tiến có hoạt động mượt mà hay không.
