Hệ thống trụ đỡ cầu lắp ráp cho mô hình tàu hỏa H0

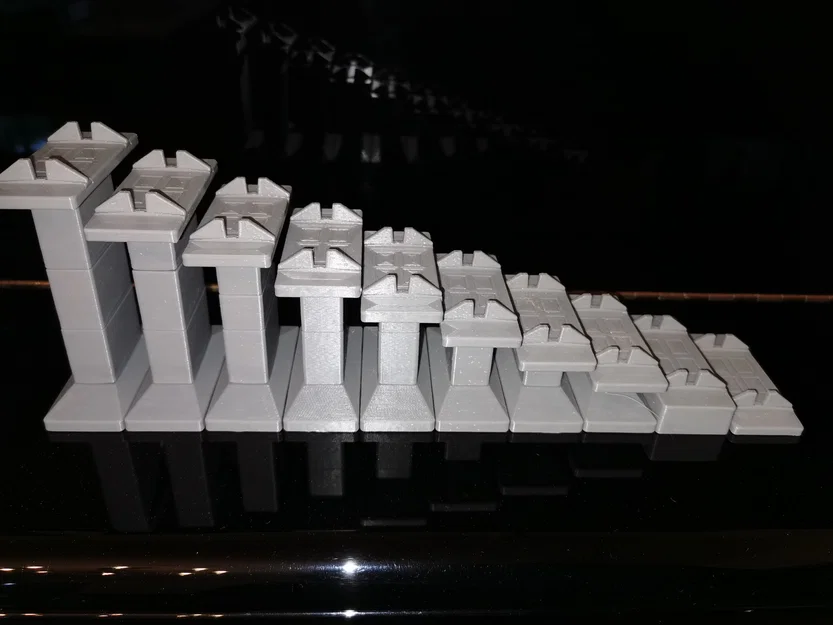

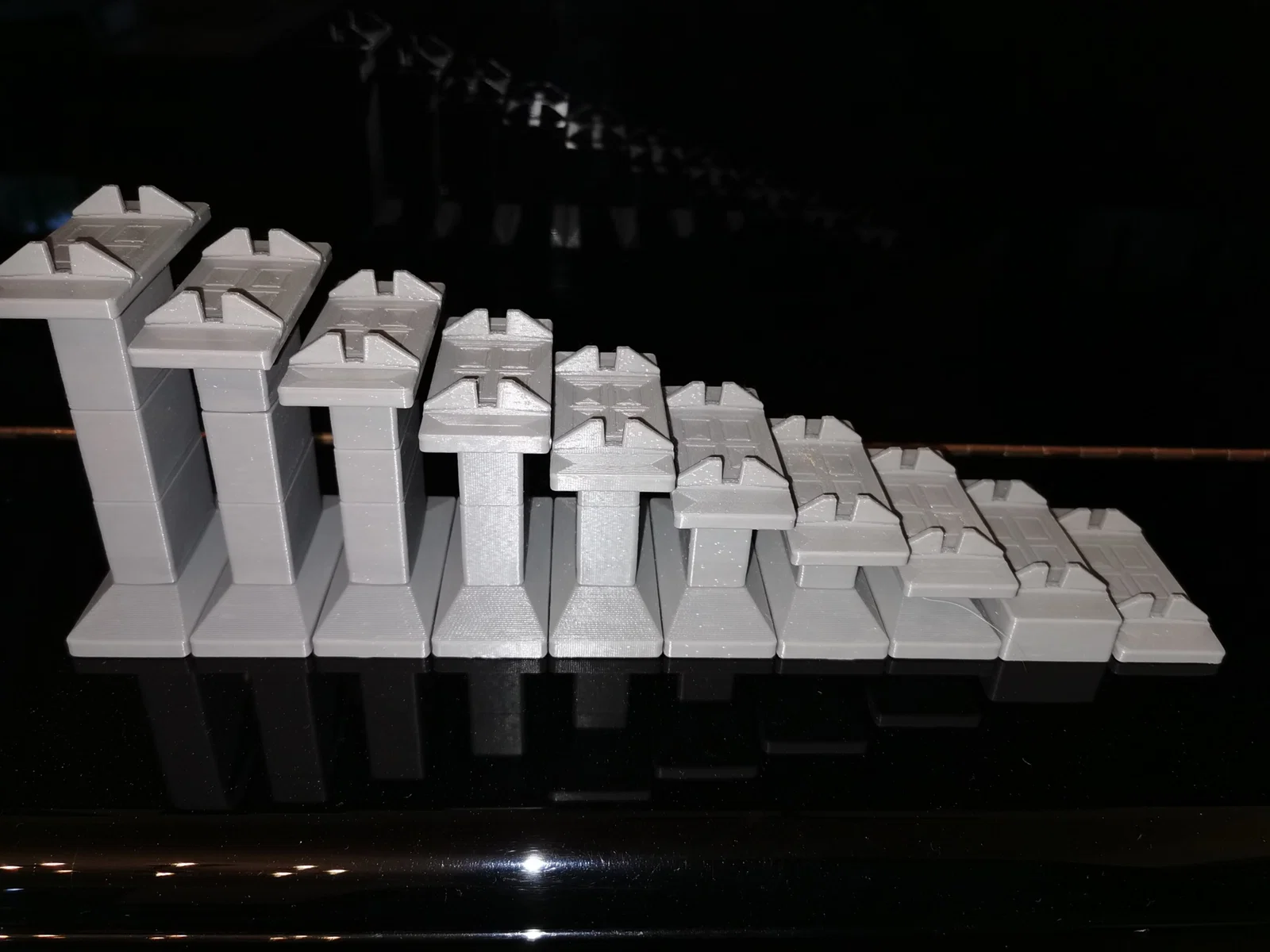

Hệ thống trụ đỡ cầu hoặc đường dốc dạng lắp ráp dành cho mô hình tàu hỏa H0. Rất tiện lợi cho việc dựng mô hình tạm thời trên sàn. Chiều cao của trụ được tính theo công thức n * 5.6mm.
Mô tả
Lý do thiết kế
Khi bạn dựng cầu hoặc đường ray dốc tạm thời cho mô hình tàu hỏa, bạn sẽ cần các trụ đỡ với nhiều kích thước khác nhau. Việc dùng Lego làm trụ đỡ nhìn không được thực tế cho lắm. Vì lý do đó, mình đã thiết kế một hệ thống trụ đỡ có thể lắp ráp cho mô hình tàu hỏa, cho phép bạn tạo ra bất kỳ chiều cao nào mình muốn.
Thiết kế này mình dùng cho hệ thống đường ray Märklin C-Gleis.
In ấn

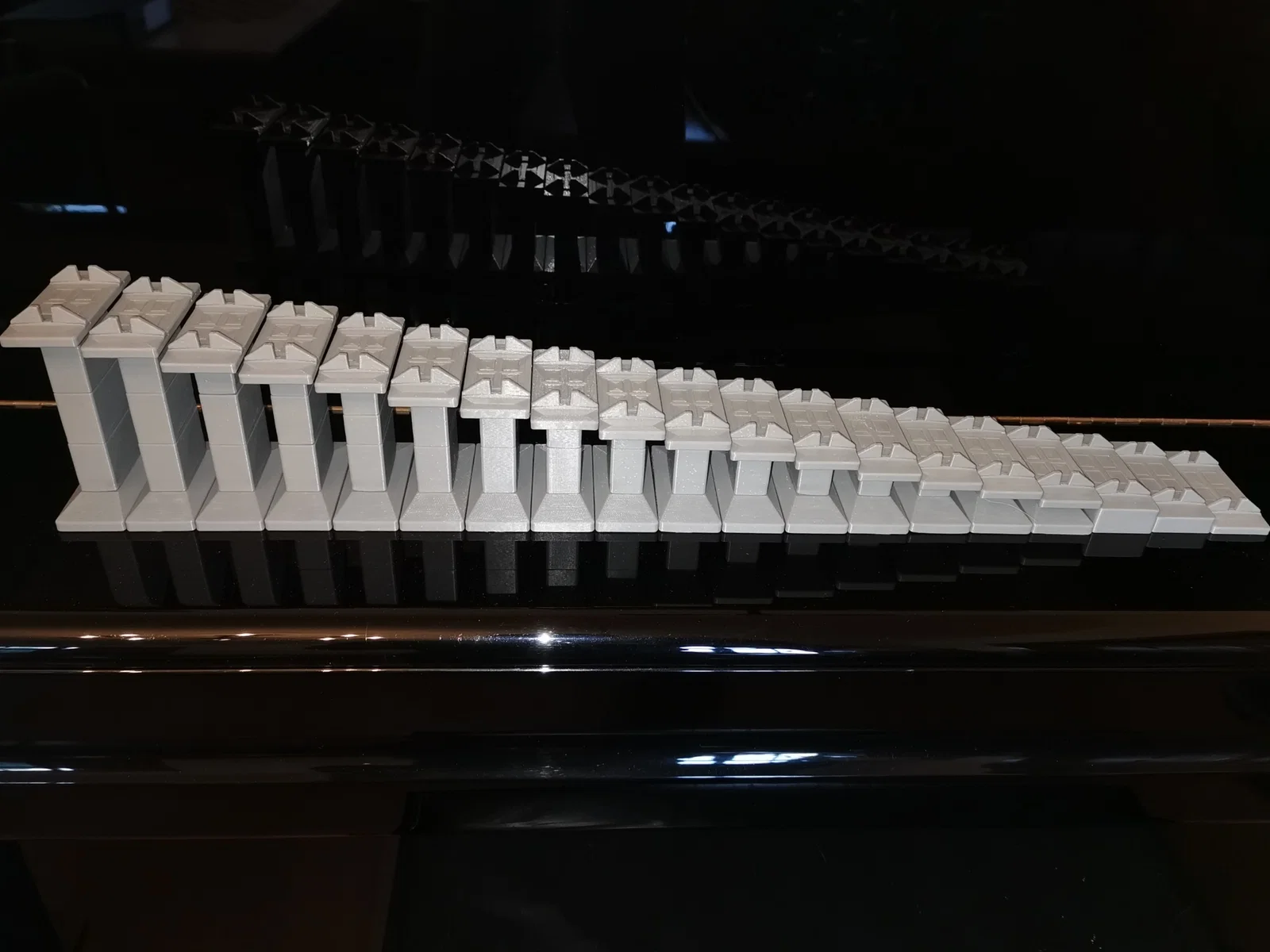

Được in bằng nhựa PLA+ (màu xám). Để dựng được một cây cầu hoặc đường dốc hoàn chỉnh, bạn sẽ cần khá nhiều trụ. Mình đã thiết lập sẵn một vài file in để tạo ra đầy đủ các bộ phận cần thiết, giúp bạn lắp ráp thành những trụ đỡ với nhiều chiều cao khác nhau. Bạn hãy chọn file phù hợp với nhu cầu cụ thể của mình nhé.
Lắp ráp

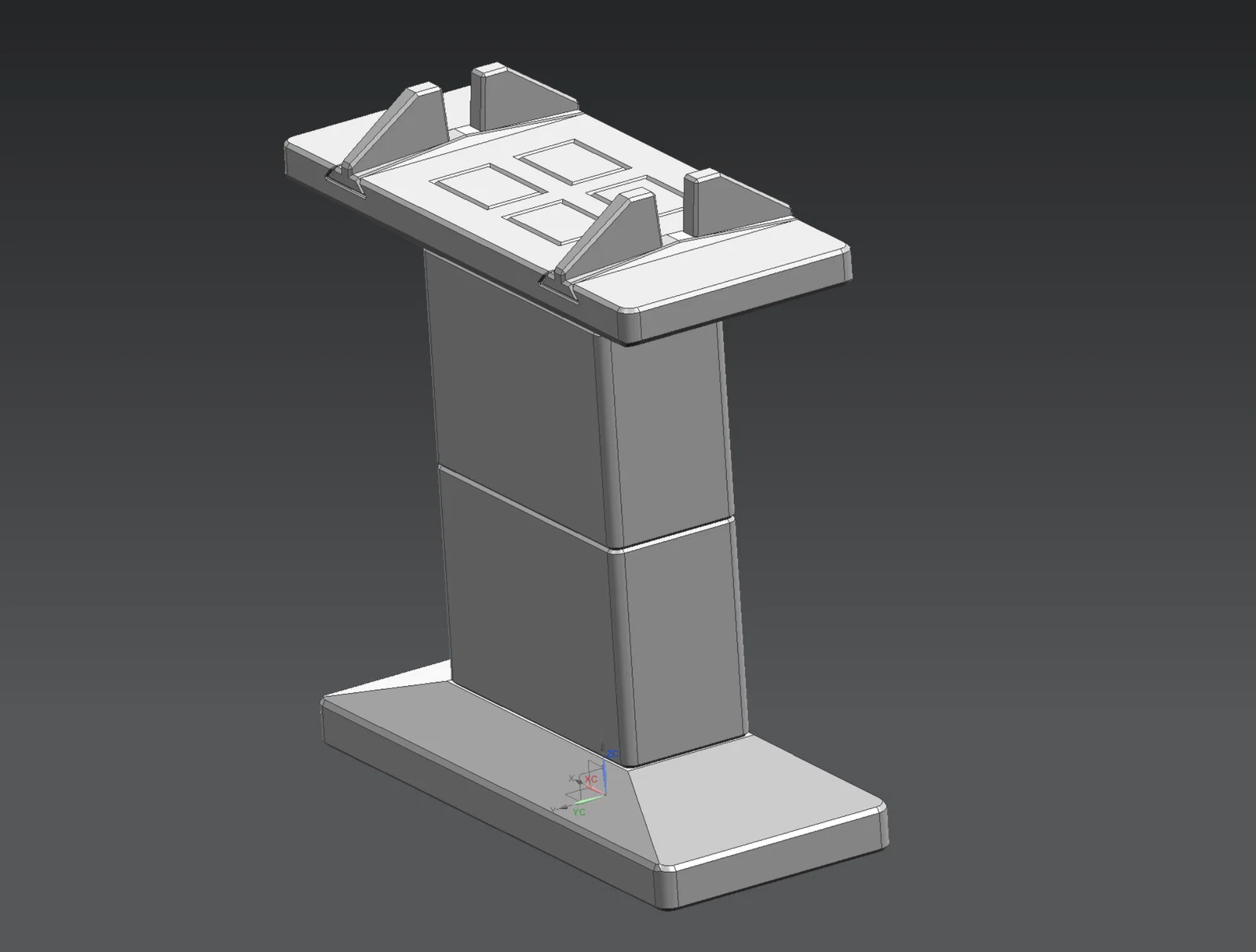

[Trụ hoàn chỉnh] Chiều cao của trụ sẽ là n * 5.6mm. Bạn chỉ cần lắp phần đế, phần thân (tùy theo chiều cao mong muốn) và phần đầu trụ lại với nhau là xong.
[Phần đế] Phần đế tiêu chuẩn: Pillar_base_v00
[Phần thân] Pillar_center_1x56_v00 Pillar_center_2x56_v00 Pillar_center_3x56_v00 Pillar_center_4x56_v00 Pillar_center_5x56_v00
[Phần đầu trụ] Lắp 2 cái PIllar_rail_support_v01 vào rãnh đuôi én của các bộ phận Pillar_top_1rail_2x56_v00 hoặc Pillar_top_1rail_3x56_v00
[Dạng đơn] Các phần tử trụ dùng làm trụ đơn cho những đoạn thấp ở đầu đường dốc. Lắp 2 cái PIllar_rail_support_v01 vào rãnh đuôi én của các bộ phận Pillar_top_1rail_1x56_solo_v00 Pillar_top_1rail_2x56_solo_v00 Pillar_top_1rail_3x56_solo_v00
