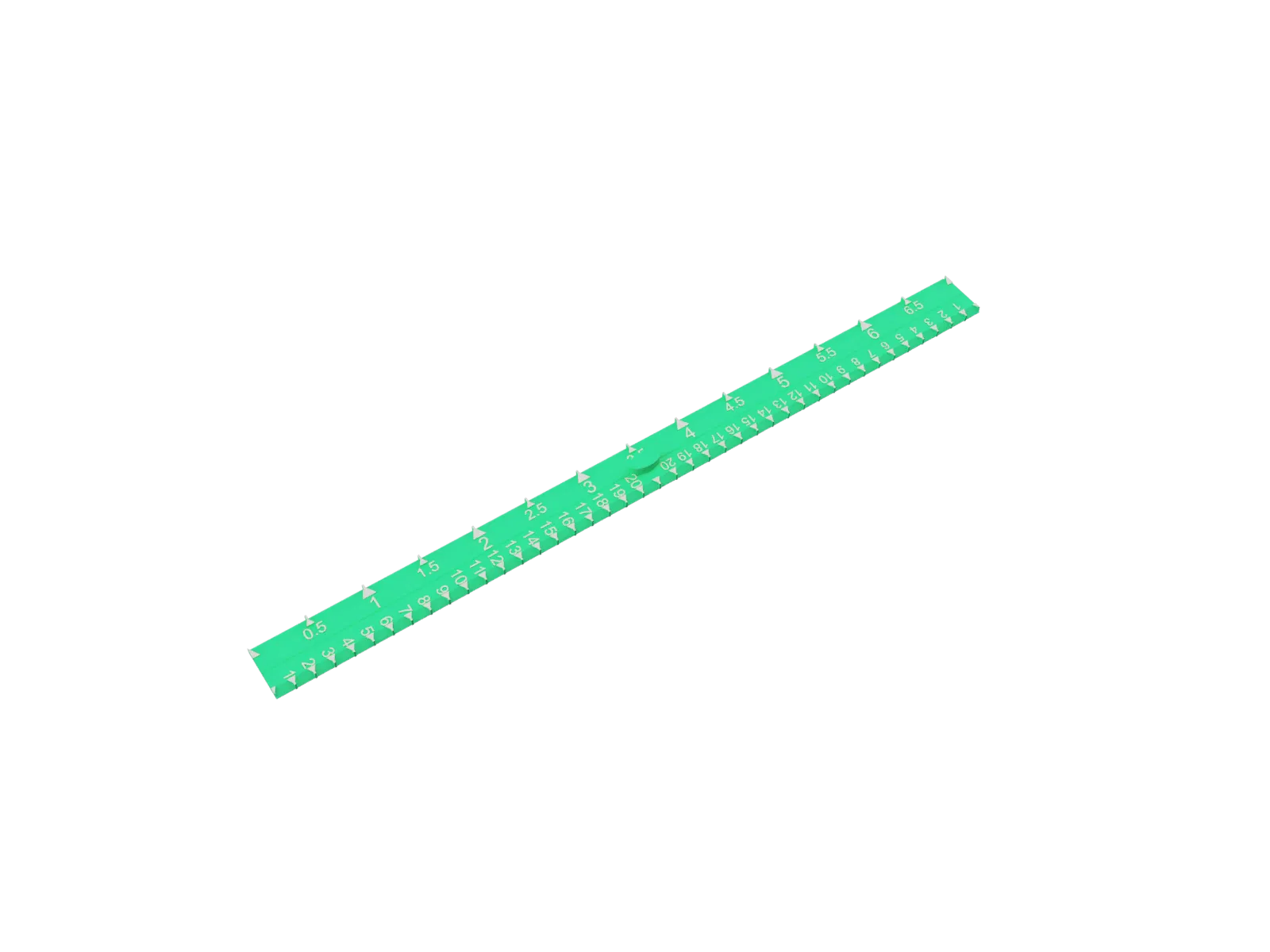

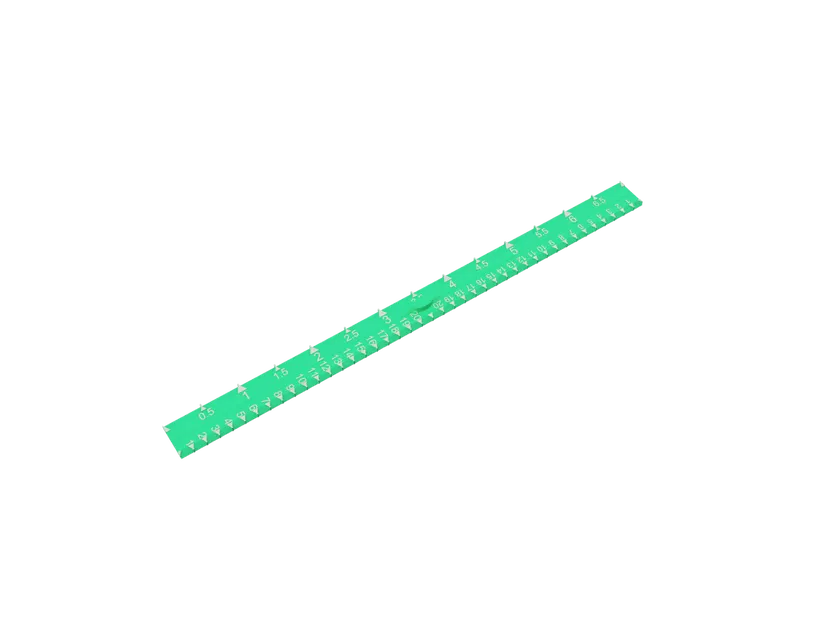

Thước đo chuẩn Gridfinity

Chiếc thước này cực kỳ tiện lợi để đo đạc các vật dụng như ngăn kéo, bút, kìm và nhiều thứ khác—tất cả đều quy đổi ra đơn vị Gridfinity. Nó được dựa trên tiêu chuẩn kích thước lưới 42 mm và đơn vị chiều cao 7 mm. Mặt dưới (phần tiếp xúc với bàn in) có khắc các vạch chia theo cả cm và inch để bạn dễ dàng tham khảo và quy đổi.

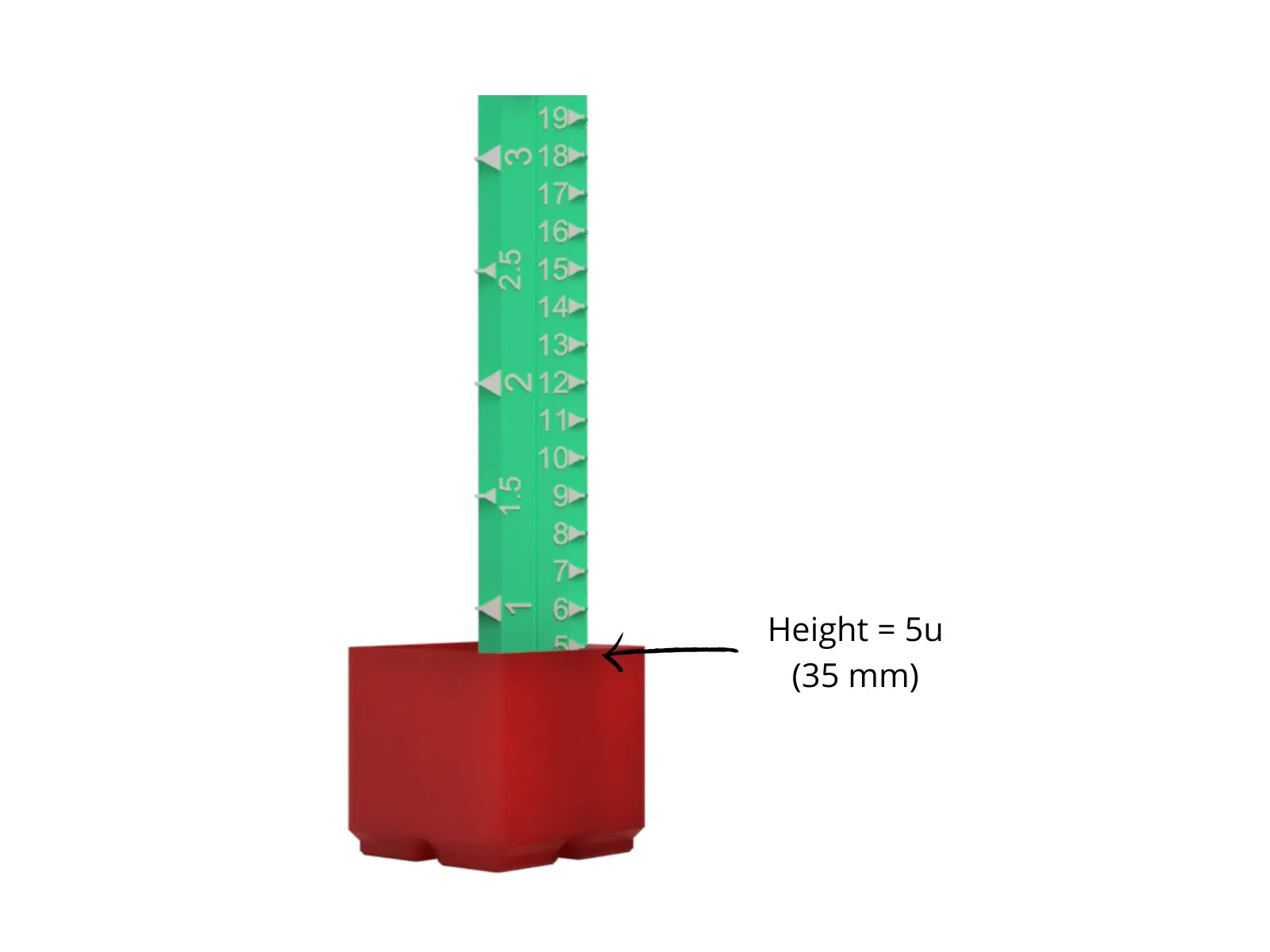

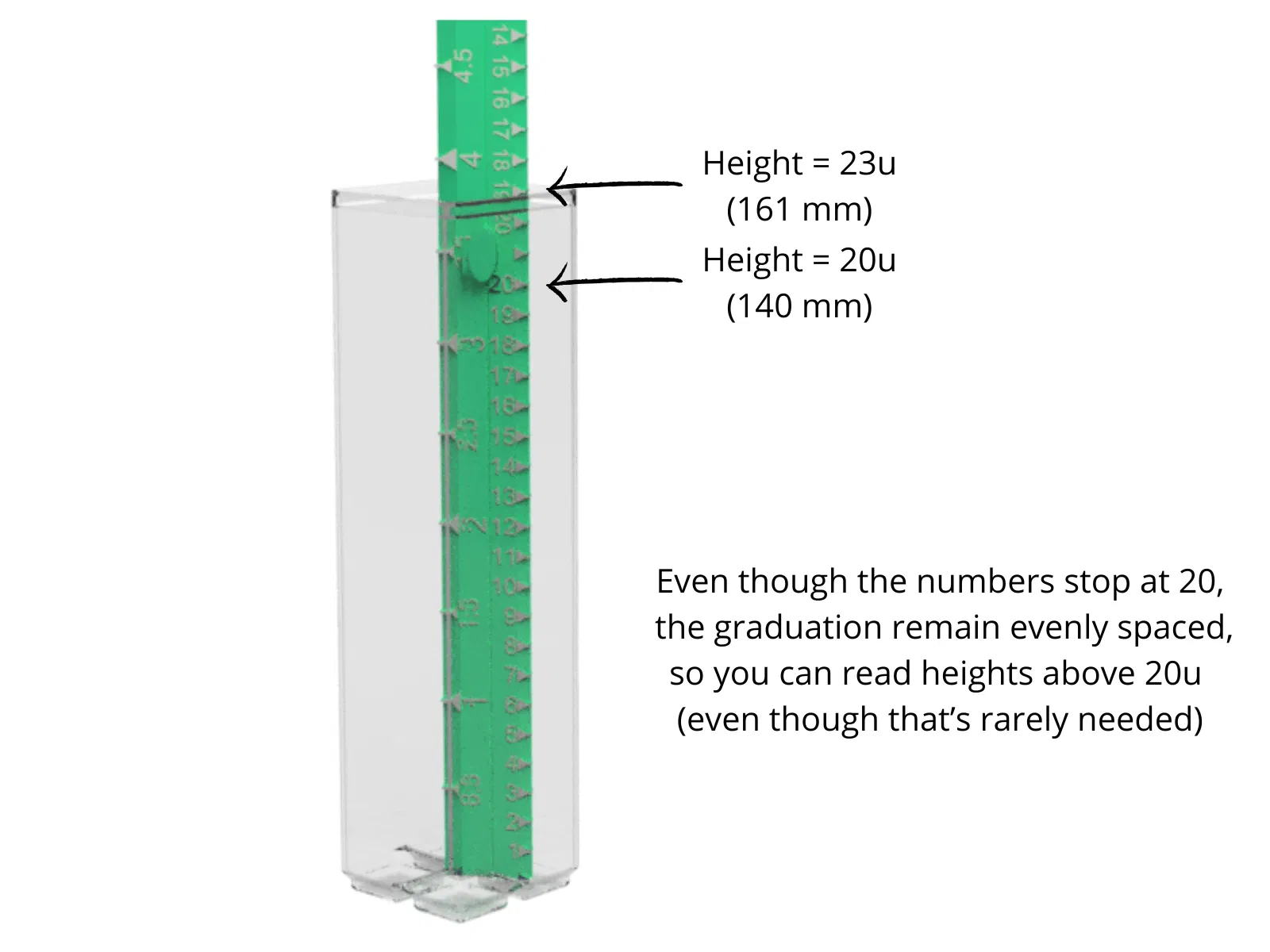

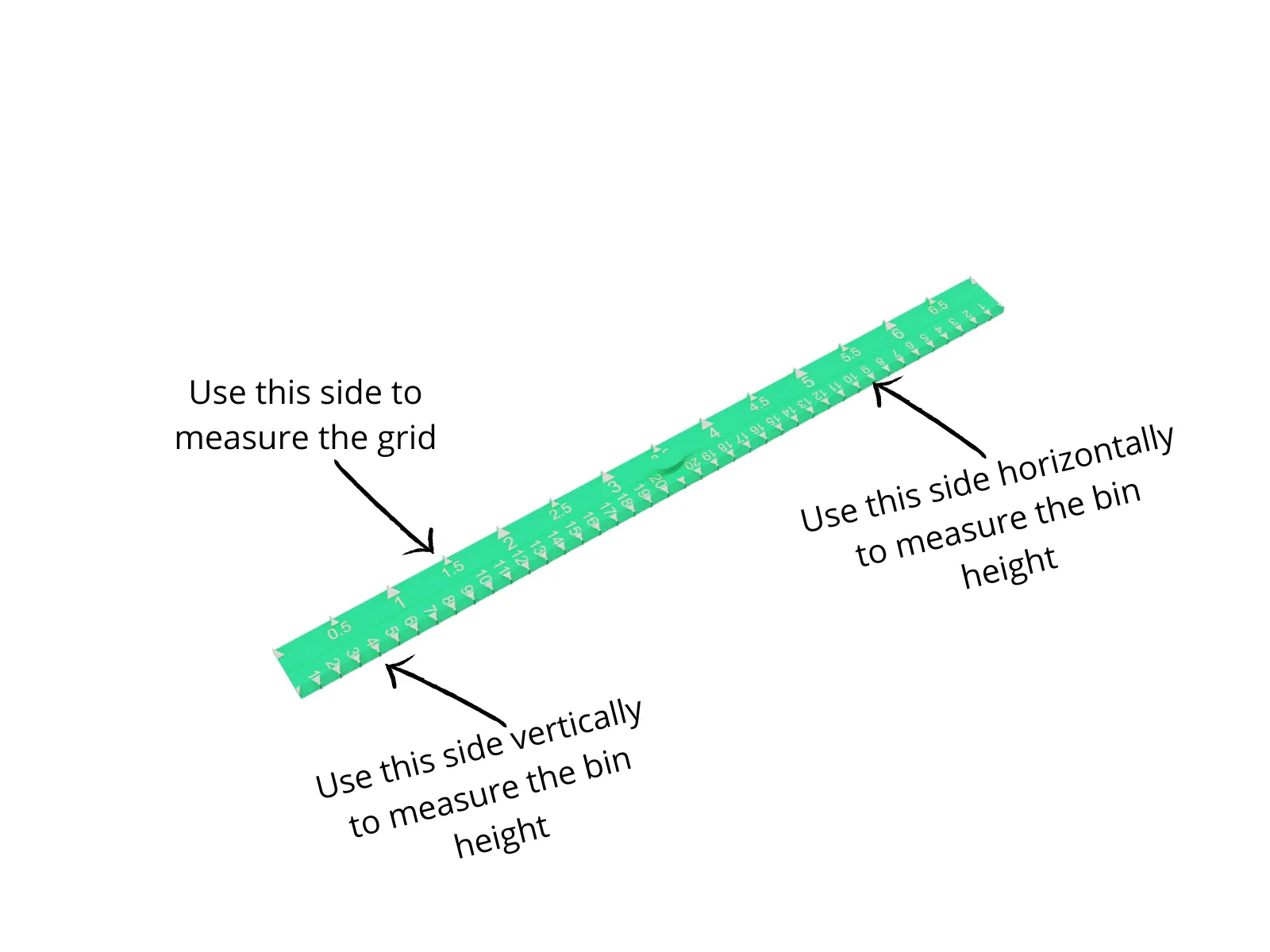

Phần "cạnh chiều cao" có thể dùng theo chiều dọc (để đo độ sâu của ngăn kéo hoặc khay) hoặc chiều ngang (để đo độ dày của vật thể).

Mình đã thêm các vạch chia nửa lưới vì dù dùng đế 42 mm tiêu chuẩn, mình thường in các khay với đế 21 mm. Việc này giúp mình linh hoạt hơn khi sắp xếp và in được các kích thước lẻ. Ví dụ, một cây bút dài 140 mm sẽ nằm vừa vặn trong khay cỡ 3.5 thay vì khay cỡ 4, giúp tiết kiệm được 21 mm chiều dài.

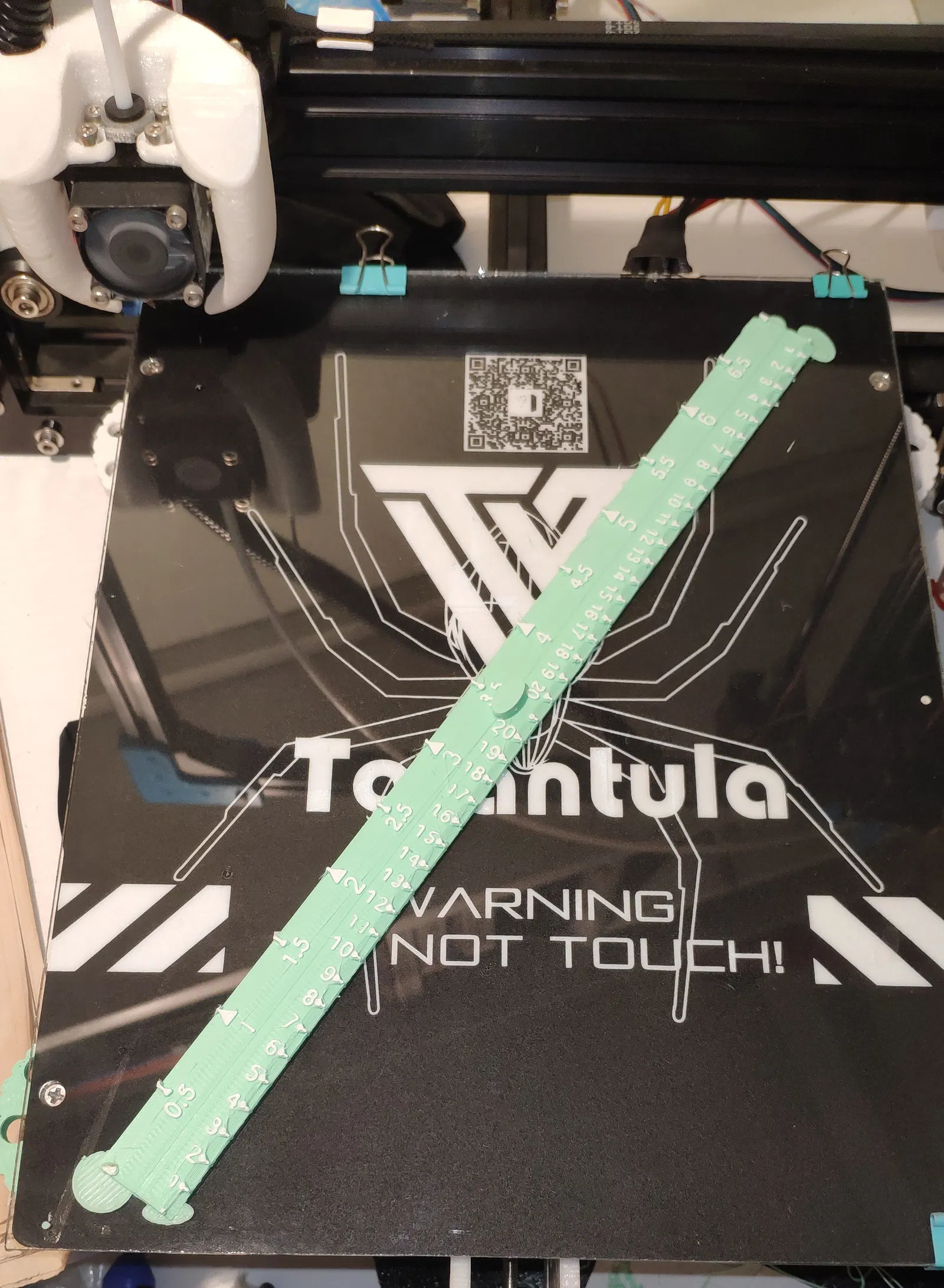

Về thiết lập in, mình đề xuất độ rộng đường in 0.6 mm (các đầu vạch đánh dấu cũng là 0.6 mm), chiều cao lớp in đầu tiên 0.25 mm, chiều cao lớp in 0.2 mm, 3 lớp đáy, 3 lớp bề mặt và infill 15%. Kết quả là bạn sẽ tốn khoảng 15 gram nhựa và mất 1 tiếng để in trên cái máy in "cùi bắp" của mình. Nếu dùng máy Bambulab thì chắc chỉ mất 15 phút. Thước dài 294 mm nhưng có thể đặt chéo trên bàn in của nhiều máy (máy 200x260 mm của mình thì in vừa).

Không cần support, không cần độ bám dính bàn in nhưng khuyến khích dùng thêm 4 "mouse ears" (tai chuột) ở các góc. Bạn có thể thay nhựa ở lớp 13 (và đổi lại màu chính ở lớp 16) để làm nổi bật vạch chia, hoặc dùng bút lông dầu đánh dấu cũng được.

Bonus: các vạch chia trên thước cũng là một bài test stringing (tình trạng sợi nhựa thừa) rất tốt đấy!
