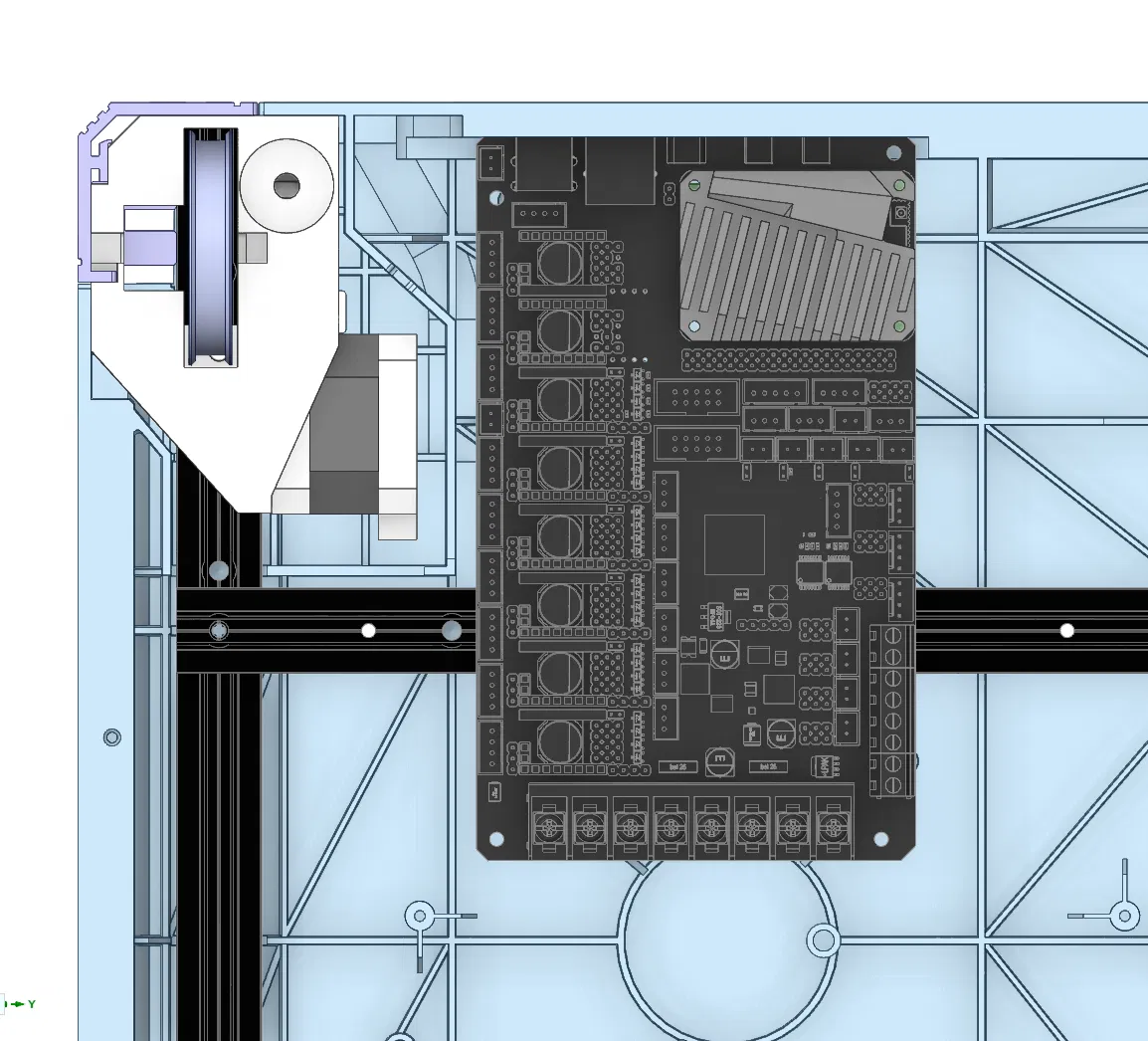

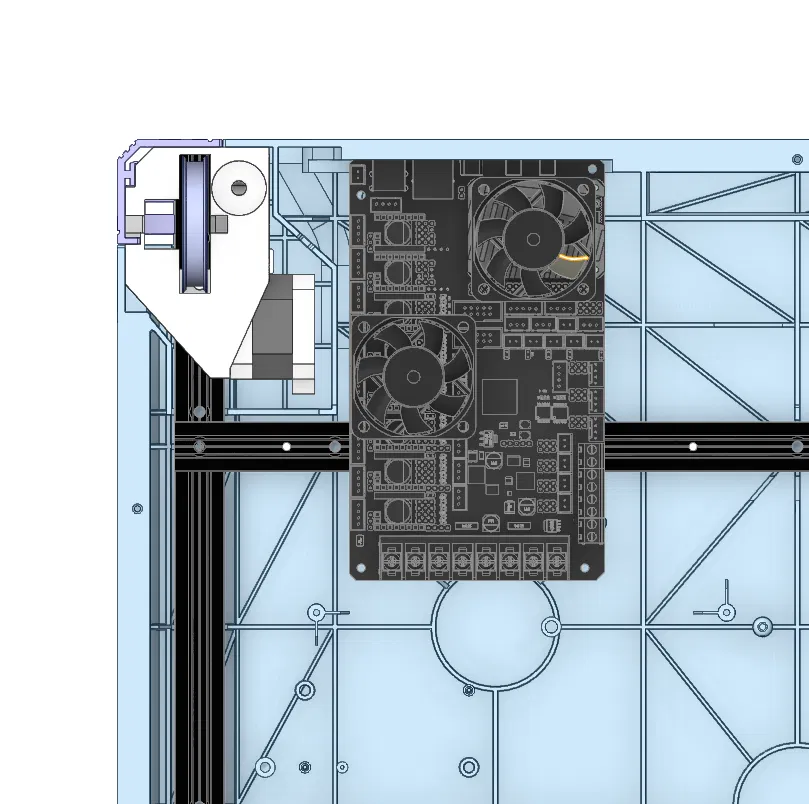

Bộ Kit Giá Đỡ BTT Manta M8P & Tấm Chắn Làm Mát Cho SV08

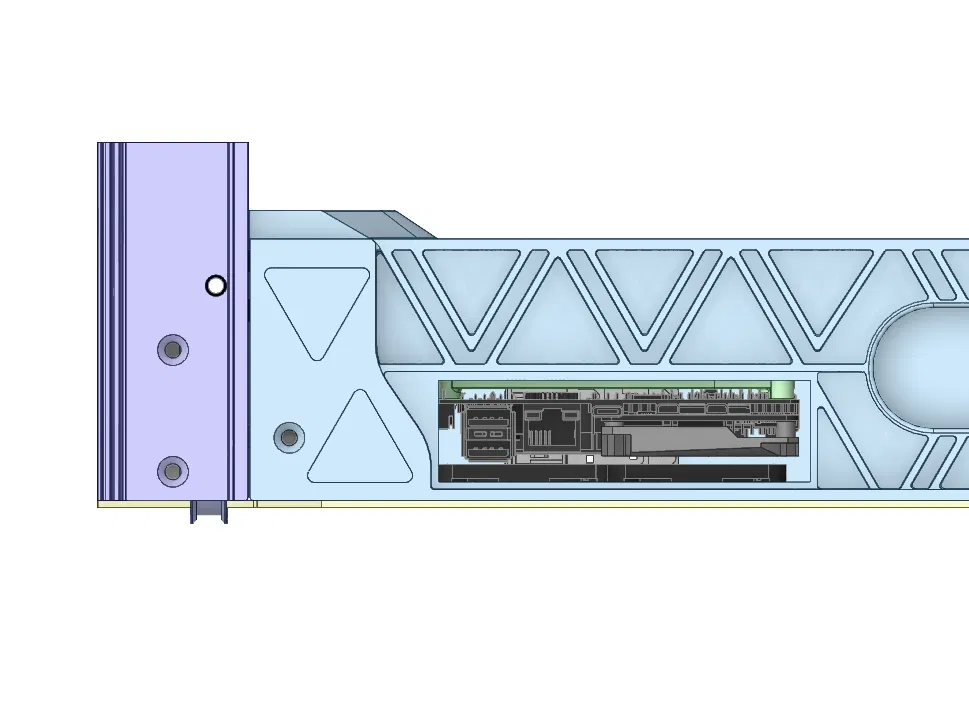

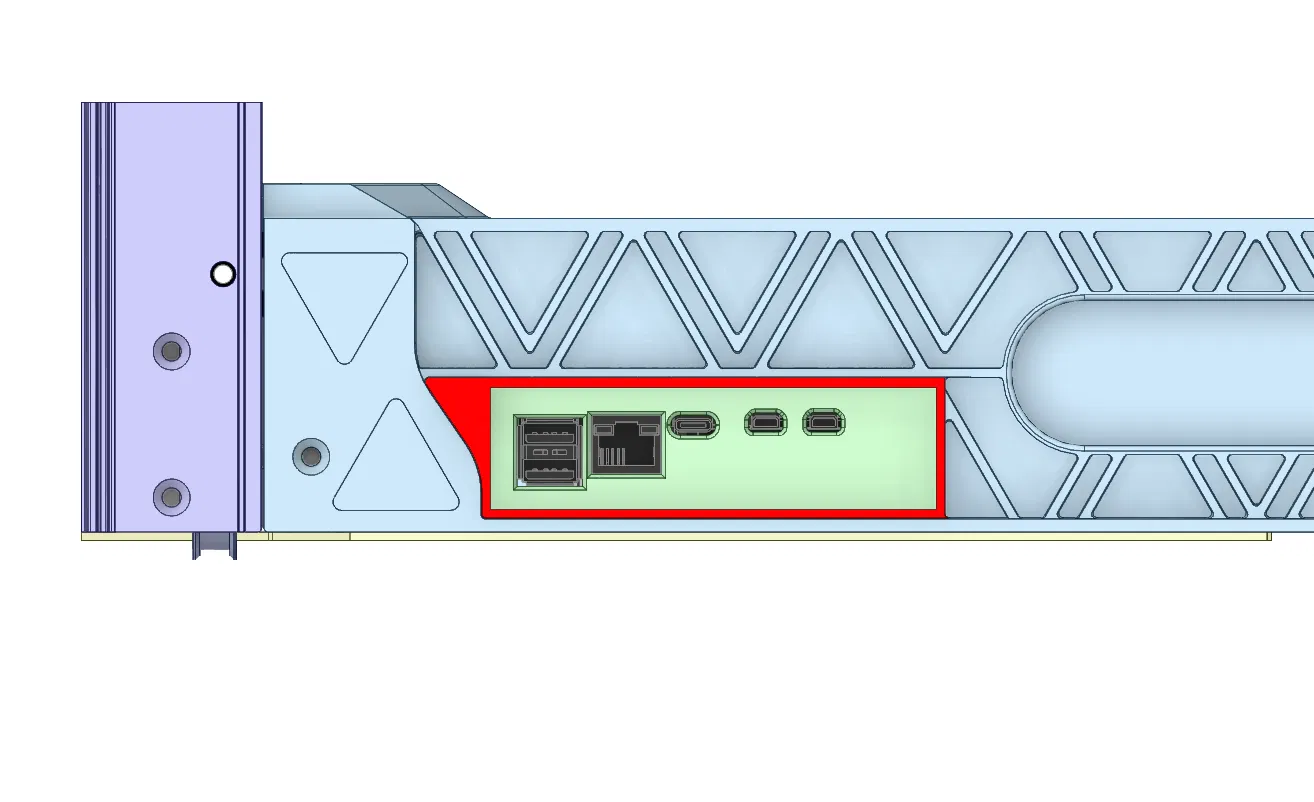

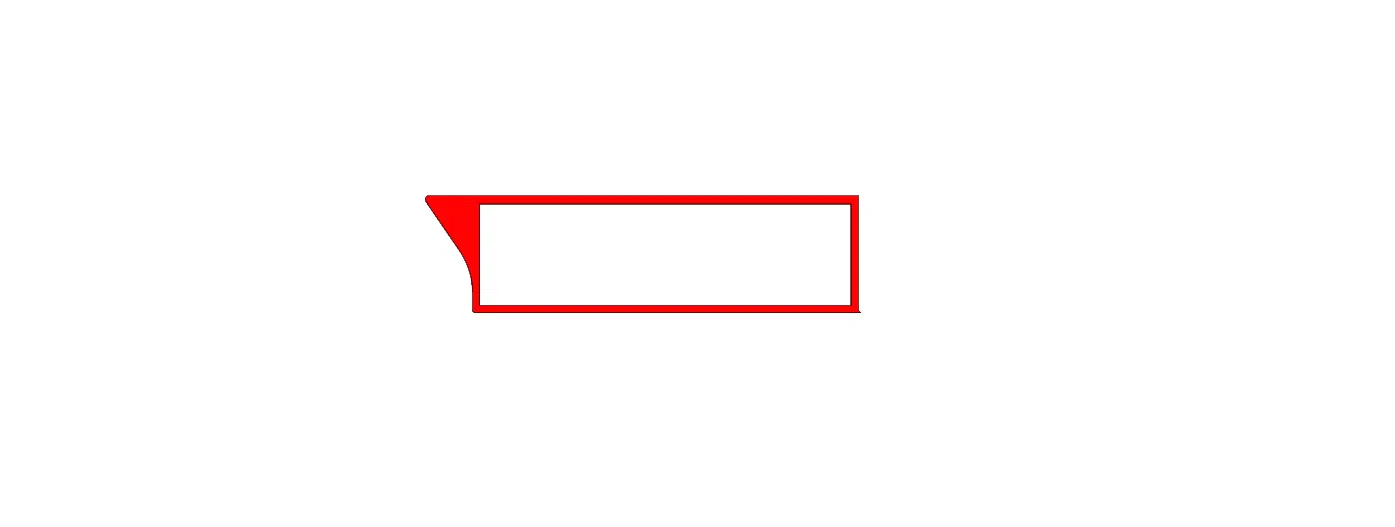

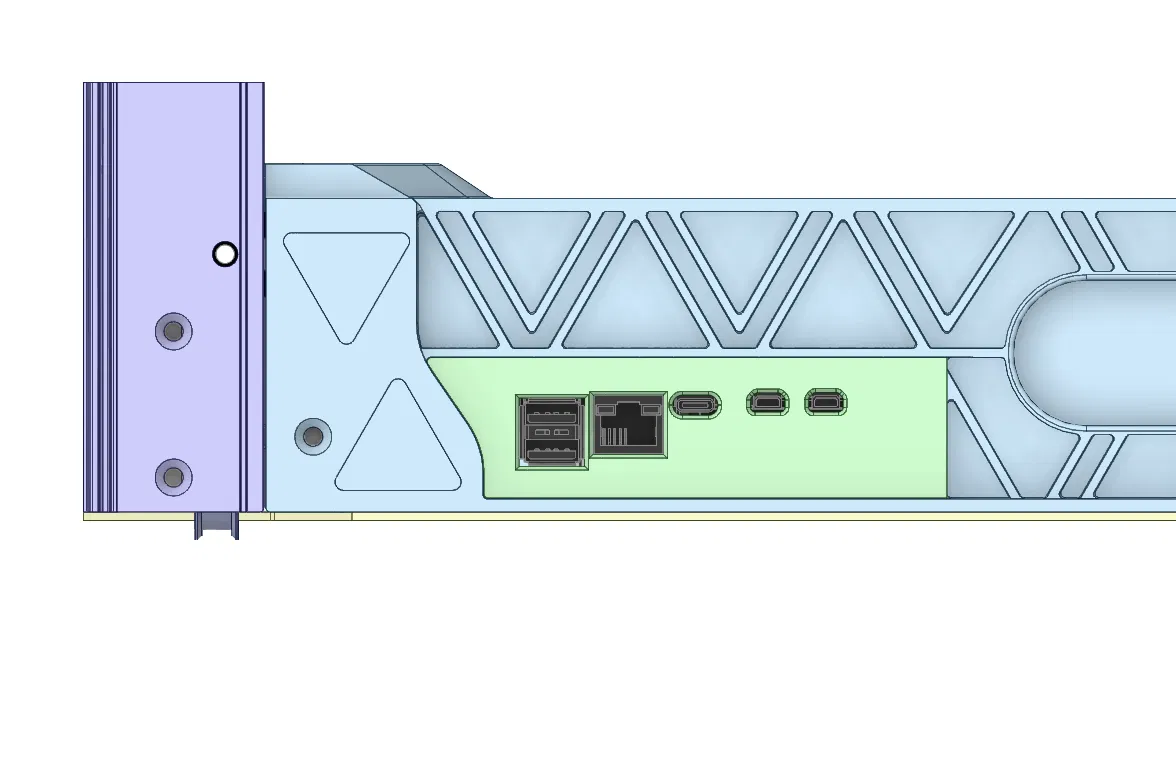

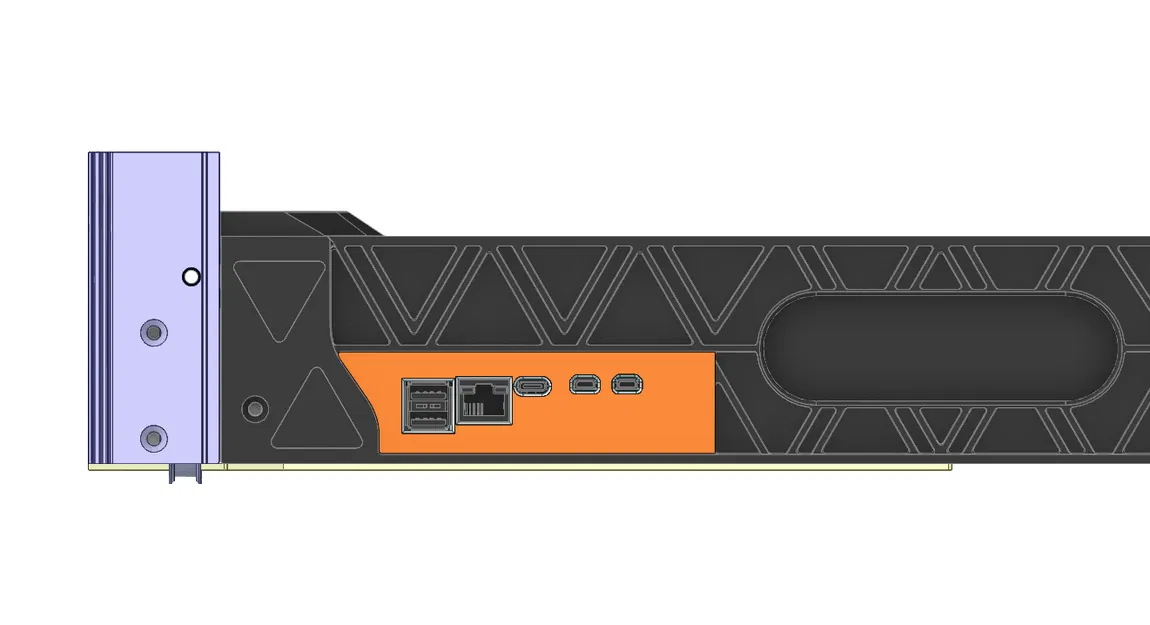

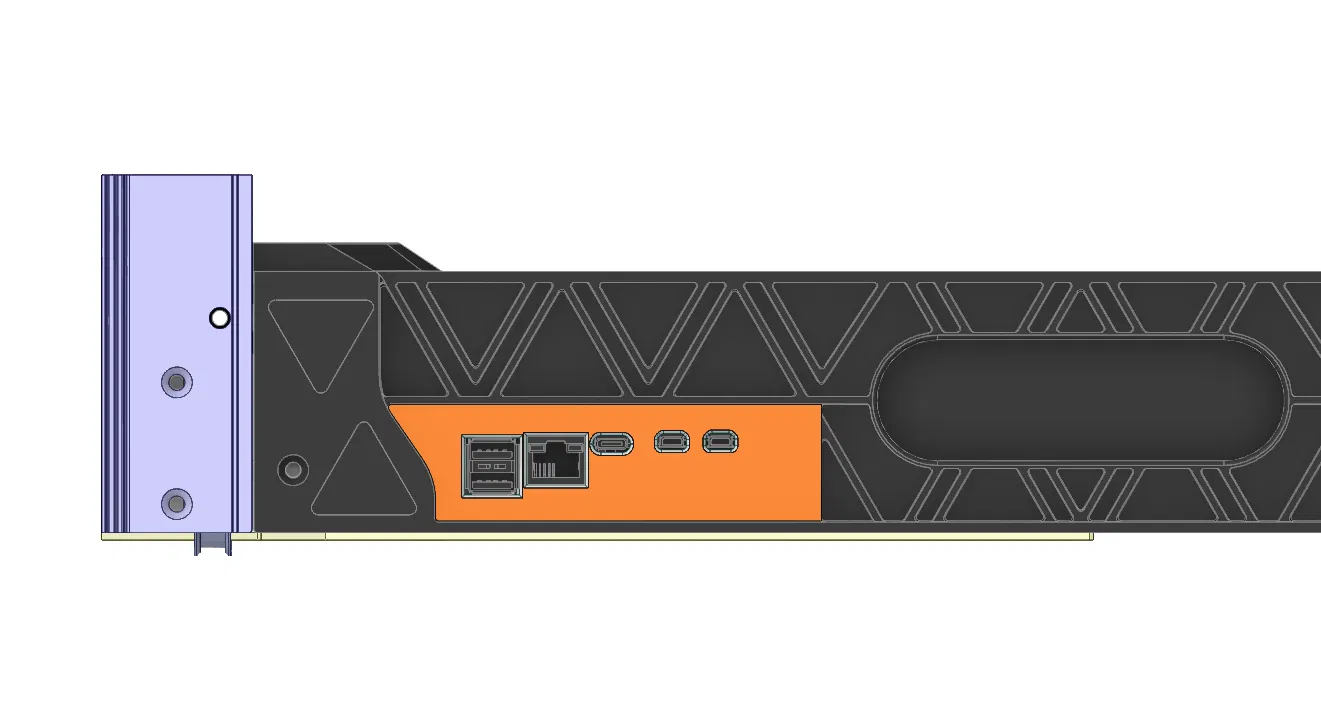

Bộ kit này giúp bạn lắp mainboard BTT Manta M8P vào máy in 3D SV08 nhờ vào hệ thống giá đỡ và tấm chắn làm mát được thiết kế chính xác. Bản mẫu IO màu đỏ hỗ trợ việc đánh dấu và cắt phần "khay nhựa" hiện có (xem hình ảnh đính kèm—phần màu đỏ chính là bản mẫu) để vừa vặn với tấm chắn IO mới, đồng thời giữ nguyên lỗ bên hông giúp quản lý dây cáp gọn gàng.

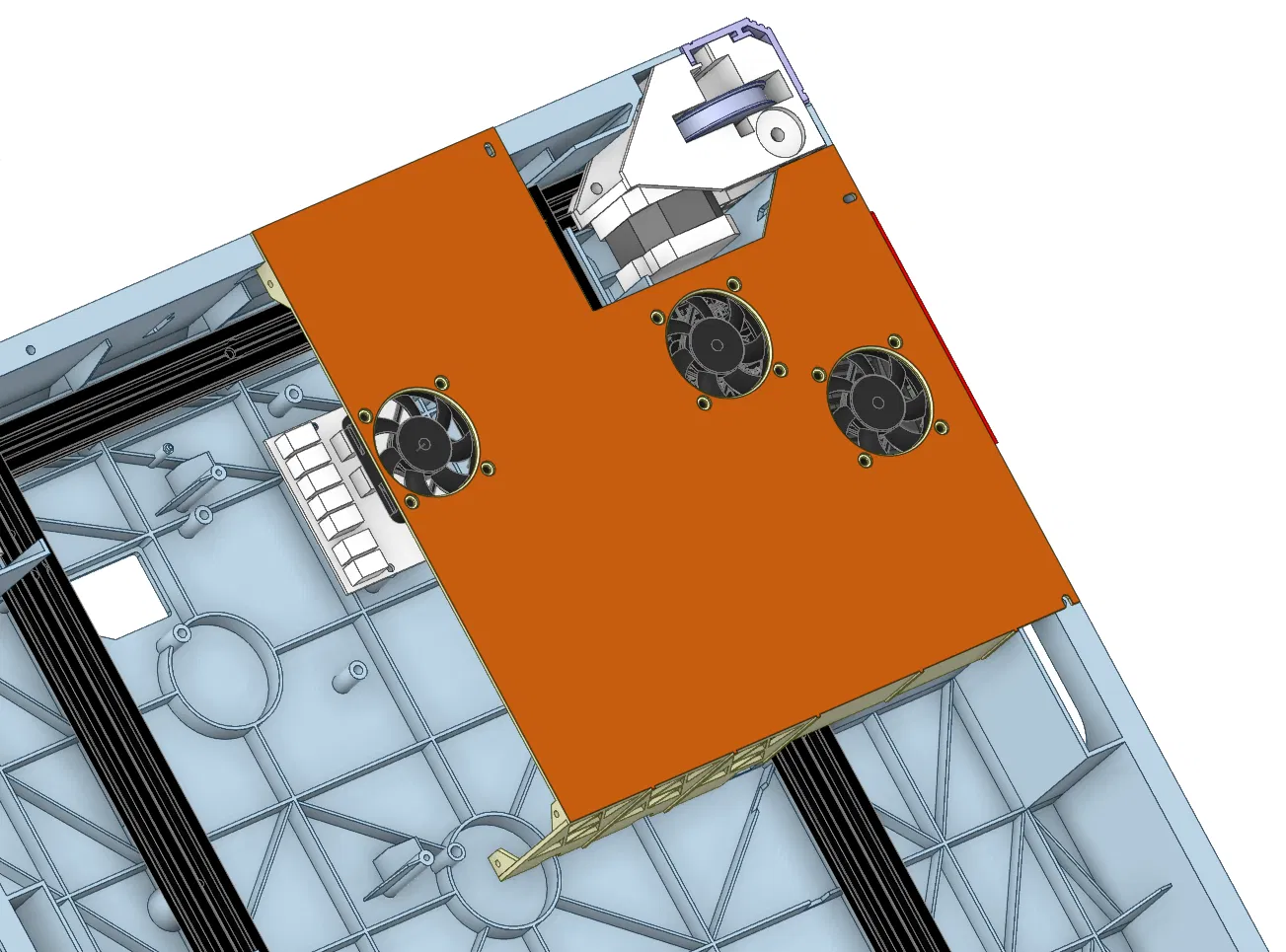

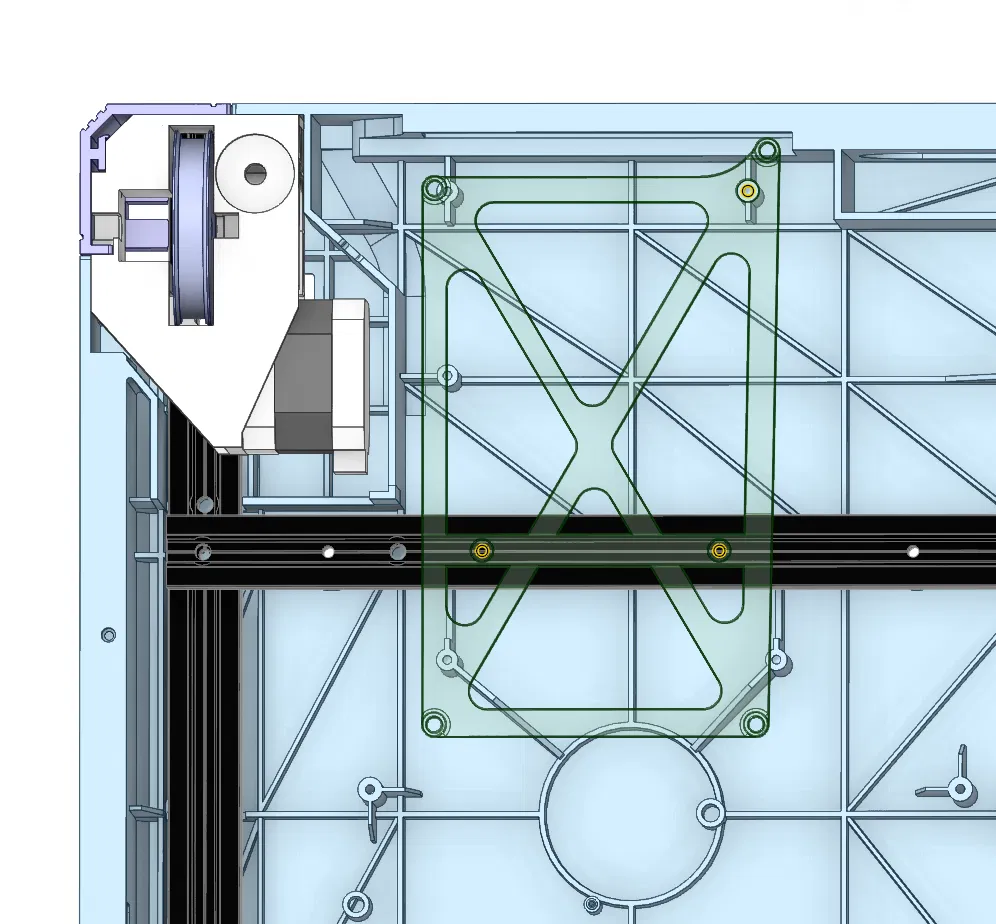

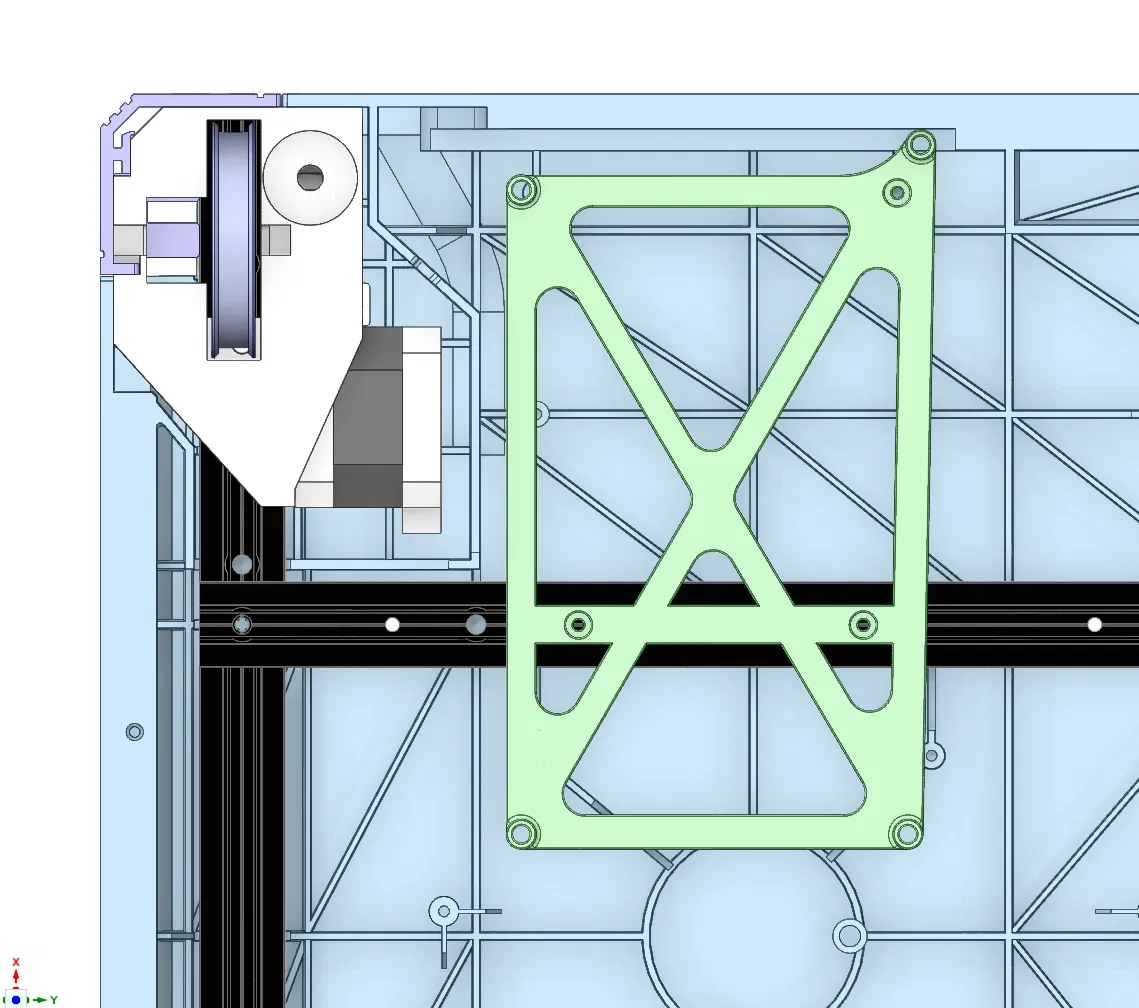

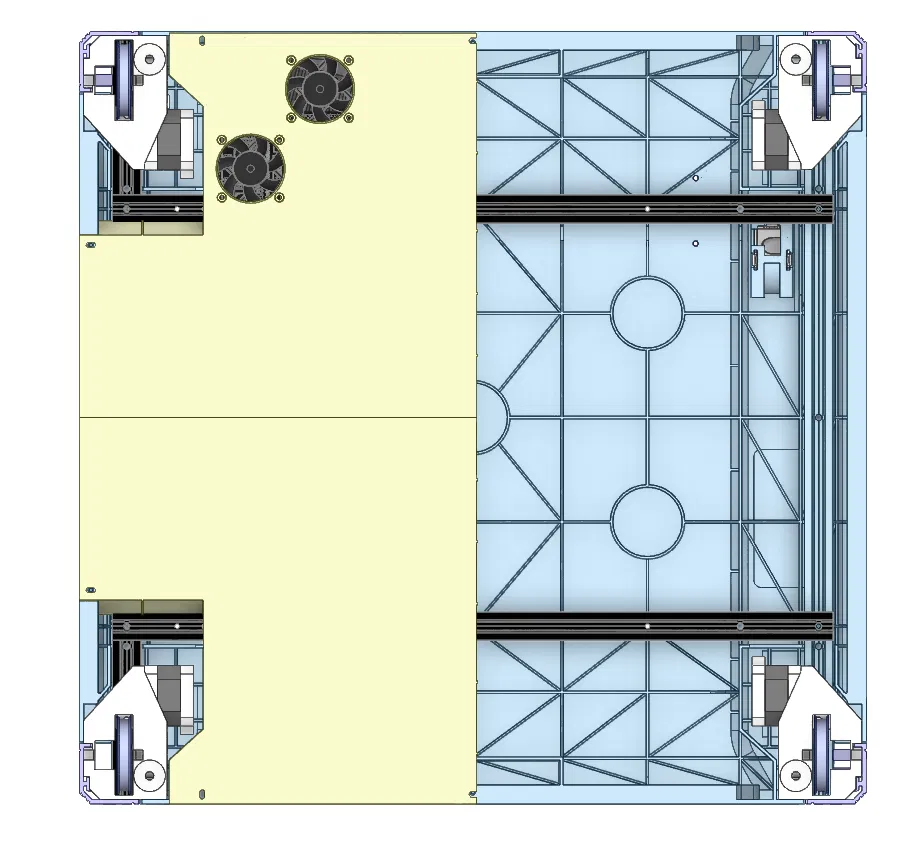

Tấm chắn làm mát bên dưới hỗ trợ lắp hai hoặc ba quạt 5010 GDS Time—một quạt cho MCU, một quạt cho stepper driver và một quạt tùy chọn cho SSR và bộ nguồn (PSU). Giá đỡ Manta sử dụng 2 ốc T-nut gắn vào khung nhôm và tận dụng một trong các lỗ vít của mainboard gốc.

Các tấm chắn sử dụng các lỗ bắt vít gốc của máy. Lưu ý nhỏ: các lỗ này bằng nhựa nên rất dễ bị hỏng (mình từng trải qua rồi nên rất hiểu!), nếu chẳng may làm gãy, bạn có thể dùng keo nến để cố định lại nhé.

Mình chưa lắp Manta lên máy của mình, nhưng đã kiểm tra kỹ các tấm chắn và giá đỡ. Mọi thứ chắc chắn sẽ khớp hoàn hảo vì file CAD có độ chính xác 100%.

📦 Danh sách linh kiện (BOM):

Cho giá đỡ BTT Manta M8P:

1x BTT Manta M8P 👉 Link Affiliate http://shrsl.com/4vxd1

2x Vít M3x8 + T-nut (phía khung máy)

1x Vít M3x8 (lỗ bắt ốc của mainboard gốc)

4x Ốc tán nhiệt M3 (cao 4.5mm, đường kính ngoài 4mm)

4x Vít M3x6 (để bắt mainboard)

Cho các tấm chắn làm mát:

2–3x Quạt 5010 24V, mình khuyên dùng quạt GDS TIME https://s.click.aliexpress.com/e/_olGlBXX vì hoạt động rất êm và chạy cực tốt trên nền tảng PWM

8–12x Vít M3x14 (4 vít mỗi quạt)

8–12x Đai ốc M3 (4 ốc mỗi quạt)

Tùy chọn:

Keo nến (dùng để cố định tấm chắn nếu các chân bắt ốc gốc bị hỏng)
