Khay giữ pin 13S6P 18650 48V cho xe điện - Bản in 3D tối ưu

Khay giữ pin 13S6P cho hệ thống 18650 48V xe điện

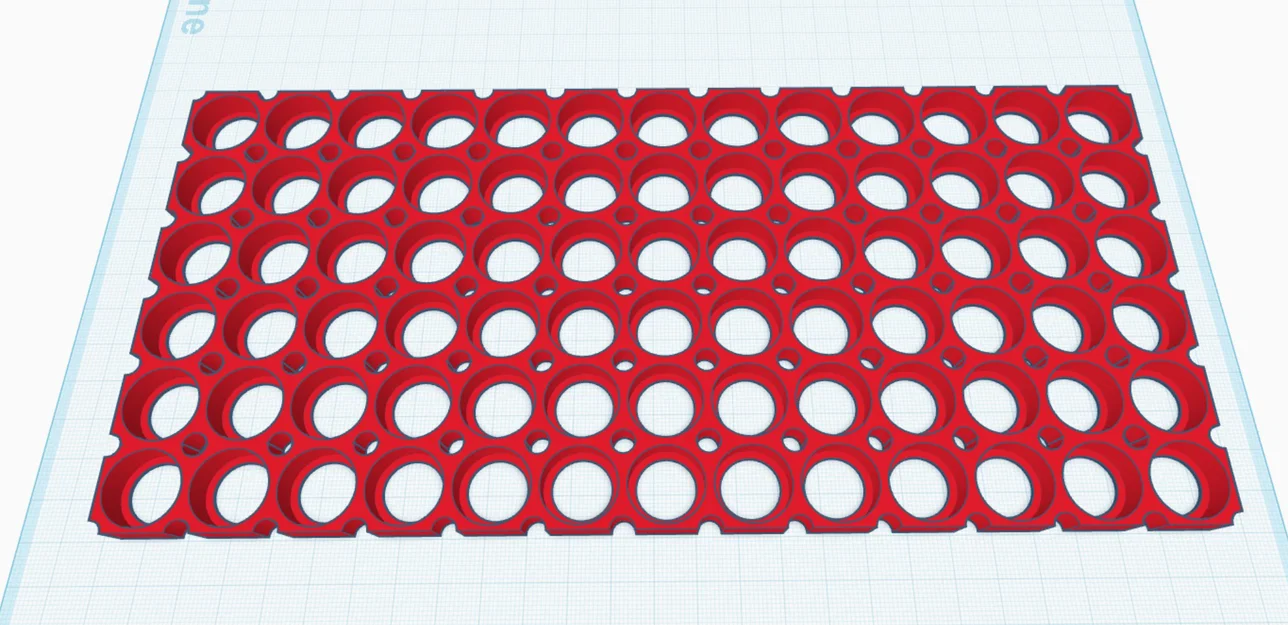

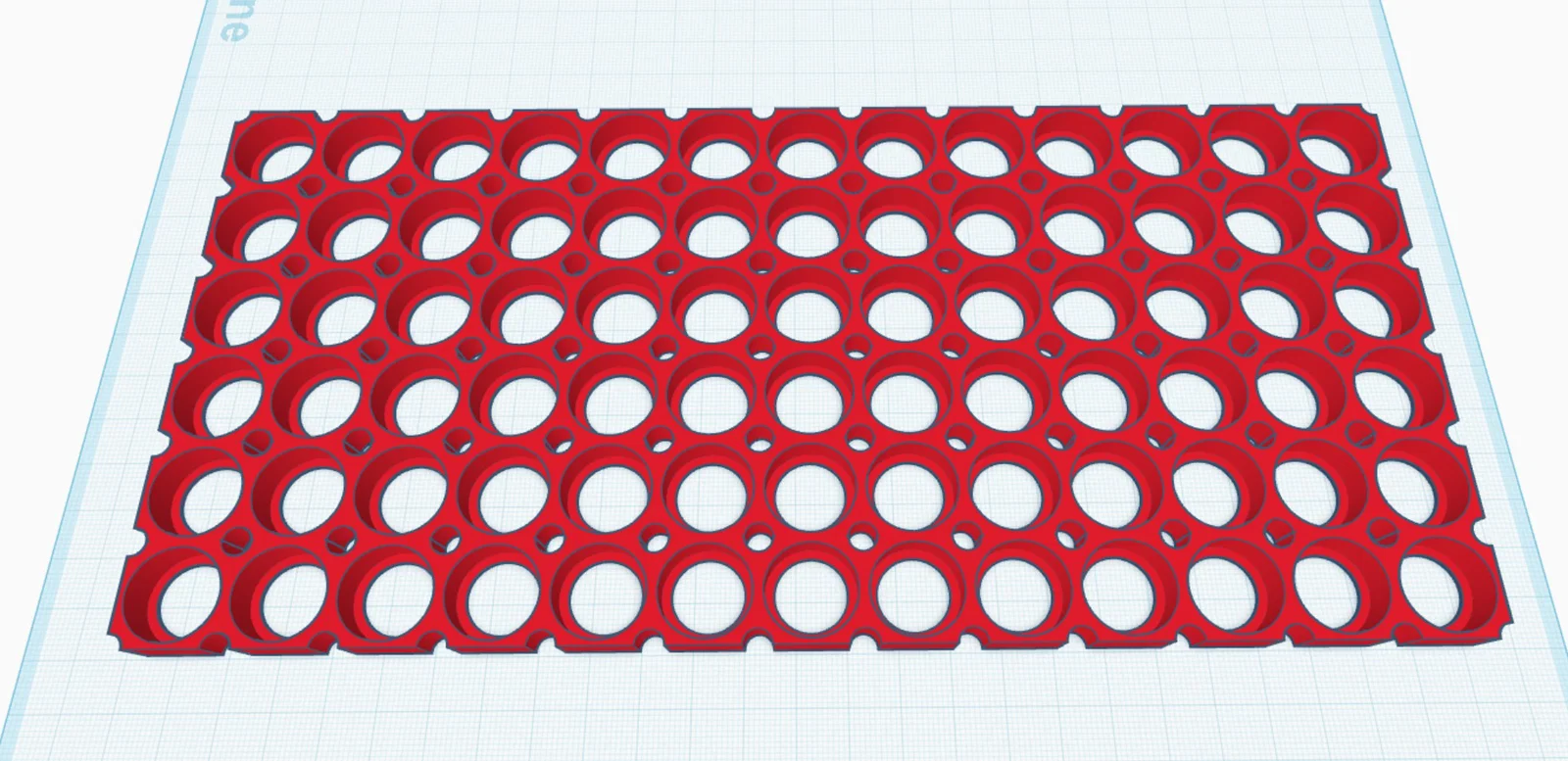

Đối với những anh em đam mê chế tạo xe điện (Ebike), việc sắp xếp và cố định các cell pin 18650 là công đoạn quan trọng nhất để đảm bảo an toàn và hiệu suất cho bộ pin 48V. Mẫu khay giữ pin (battery tray) 13S6P này được thiết kế chuyên biệt để giúp bạn tạo ra một khối pin chắc chắn, gọn gàng và chuyên nghiệp ngay tại nhà bằng máy in 3D. Với khoảng cách 20.3mm giữa các cell, khay này đảm bảo pin được bố trí hợp lý, giúp tối ưu hóa khả năng tản nhiệt và tránh tình trạng chập cháy do va chạm trong quá trình vận hành xe điện.

Thiết kế của mẫu tray này tích hợp sẵn các điểm chặn cell (cell stopper), giúp viên pin nằm cố định, không bị xê dịch dù xe có rung lắc mạnh trên những cung đường gồ ghề. Đây là giải pháp hoàn hảo để tự lắp ráp bộ pin 13S6P cho các hệ thống 48V phổ biến hiện nay. Việc sử dụng khay in 3D không chỉ tiết kiệm chi phí so với việc mua khung đúc sẵn mà còn cho phép bạn tùy chỉnh kích thước khối pin phù hợp với không gian chứa đồ trên khung sườn xe của mình.

Một số lưu ý quan trọng khi in và sử dụng mẫu khay này:

• Cấu hình in: Nên sử dụng chất liệu PETG hoặc ABS để đảm bảo khả năng chịu nhiệt tốt hơn so với PLA, giúp bộ pin bền bỉ trong môi trường nhiệt độ cao.
• Độ dày lớp in (Layer Height): Khuyến nghị nên chọn từ 0.2mm đến 0.28mm để đạt được sự cân bằng giữa độ chắc chắn và thời gian in.
• Độ lấp đầy (Infill): Nên thiết lập infill khoảng 30-40% dạng lưới (grid) để đảm bảo độ cứng cáp cần thiết cho cấu trúc giữ pin.
• Kiểm tra kỹ các lỗ cắm pin sau khi in, đảm bảo không có nhựa thừa làm cản trở quá trình lắp đặt viên pin 18650.
• Sắp xếp cực dương/cực âm theo đúng sơ đồ mạch 13S6P trước khi tiến hành hàn điểm (spot welding) để đảm bảo an toàn tuyệt đối.

Sử dụng khay giữ pin tự in này sẽ giúp các dự án độ xe điện của anh em trở nên ngăn nắp và an toàn hơn hẳn. Chúc anh em thực hiện thành công bộ pin cho chiếc xe điện của riêng mình!
