Removable Desk Bin Trash Can V2 - Thùng rác treo cạnh bàn tiện lợi

Do có nhiều người copy mẫu thiết kế của mình từ Thingiverse rồi nhận vơ là của họ, nên mình đăng lại lên Printables cho chắc ăn…

Đây là phiên bản thứ hai của dự án này với cái thùng nhìn "xịn sò" hơn và kích thước cũng to hơn bản gốc. Vì mình mới tập tành dùng CAD và OnShape nên bản V2 này mình đã ứng dụng thêm được vài tính năng hay ho trong phần mềm thiết kế mà mình vừa học được.

Thùng V2 này dùng chung bộ ngàm gắn với bản gốc, nên nếu bạn đã in 3 món đó rồi thì không cần phải in lại đâu nhé. Bạn có thể xem bản gốc ở đây: https://www.thingiverse.com/thing:6876946

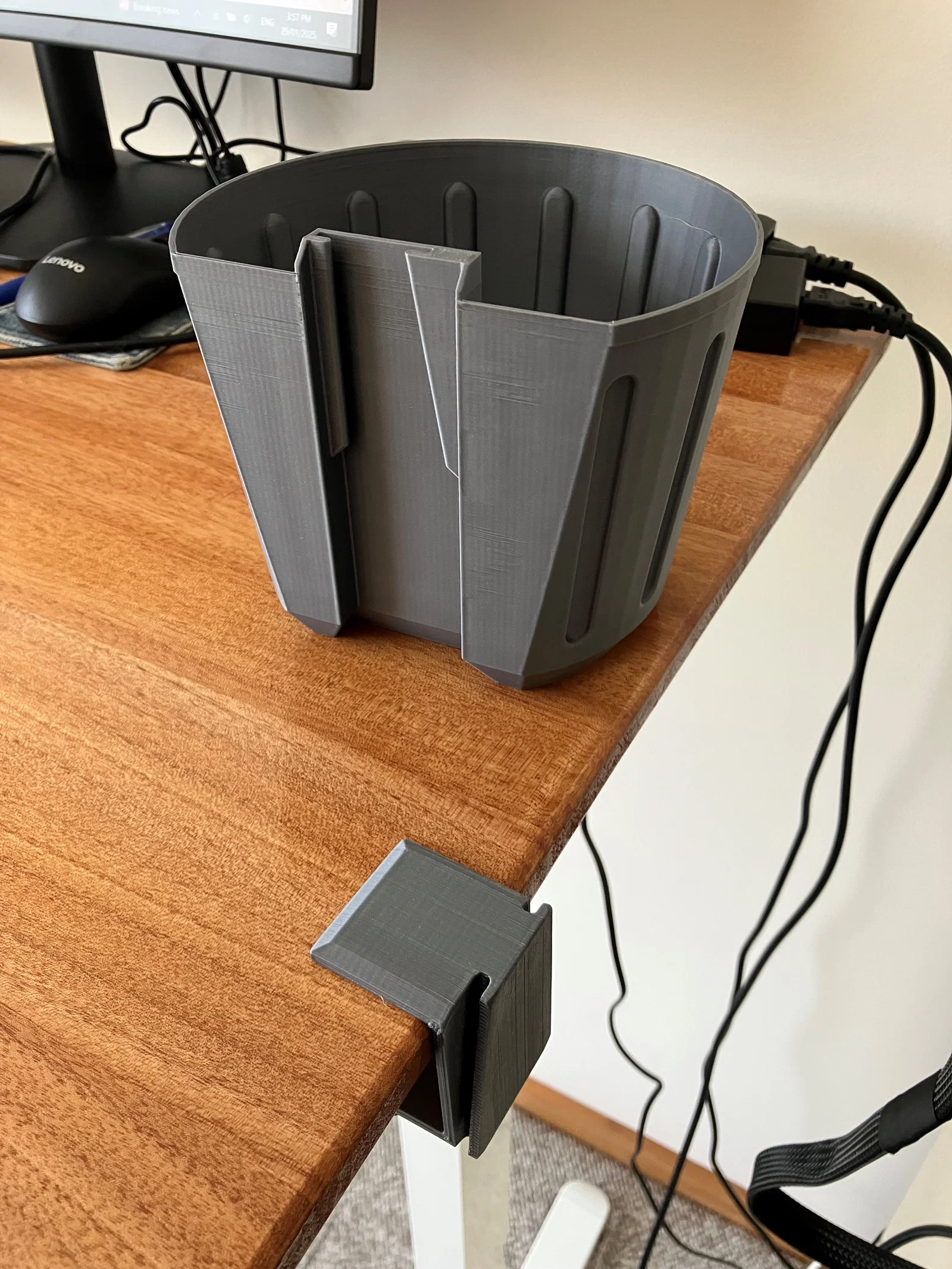

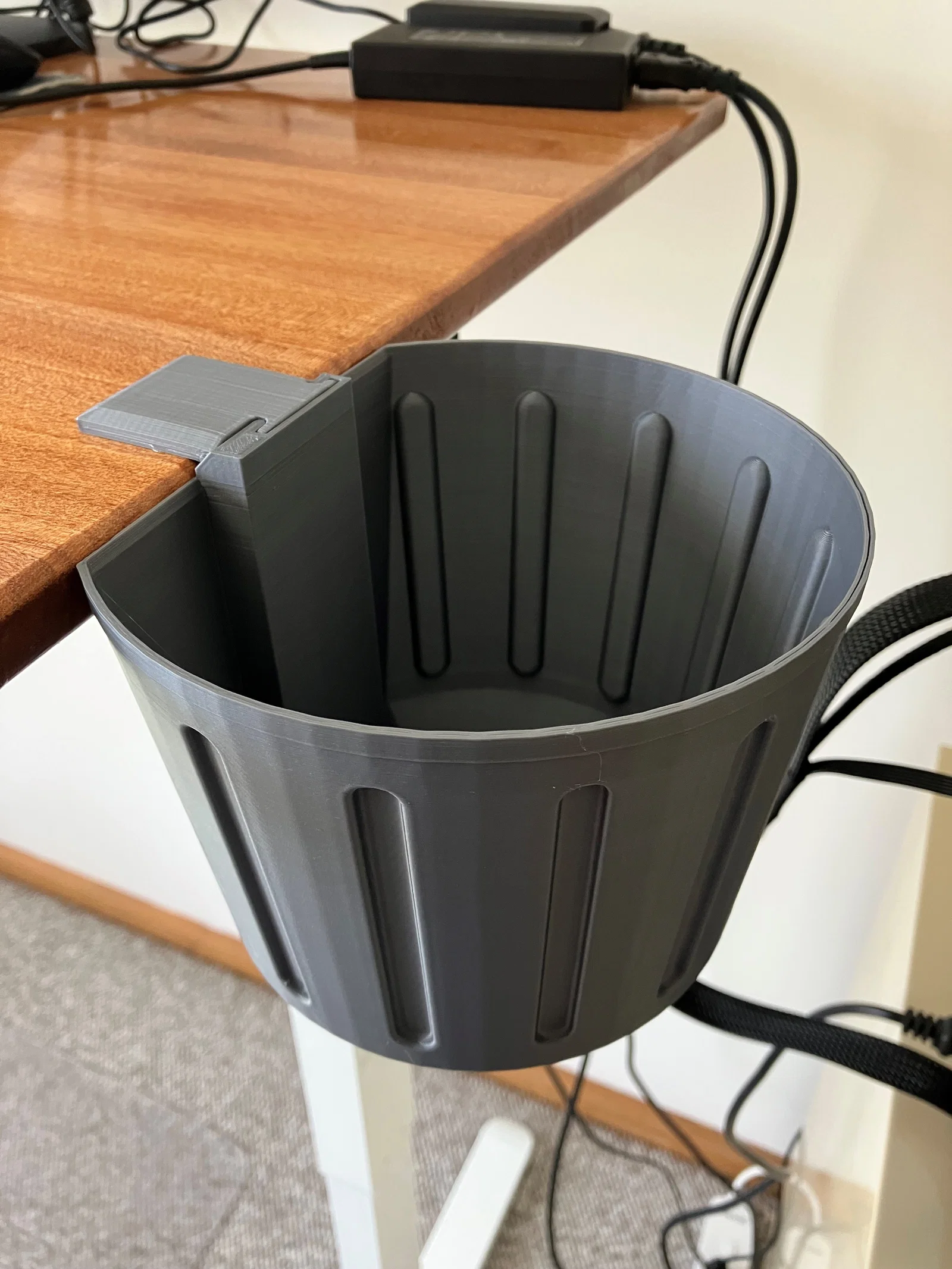

Đây là thùng rác hoặc hộp đựng đồ đa năng có thể tháo rời, kẹp thẳng vào cạnh bàn làm việc. Khi nào cần đổ rác, bạn chỉ việc trượt nó lên khỏi ngàm là xong.

Thiết kế bằng OnShape, bạn có thể copy tài liệu OnShape ở đây nếu muốn vọc vạch thêm (cần có tài khoản OnShape, nhưng tin vui là nền tảng CAD này miễn phí cho anh em maker nhé): https://cad.onshape.com/documents/b357f17716a928171559fa5e/w/f91cc9b9bfda8bfeb462c007/e/4d5ca68e2b3f9811d98580d3

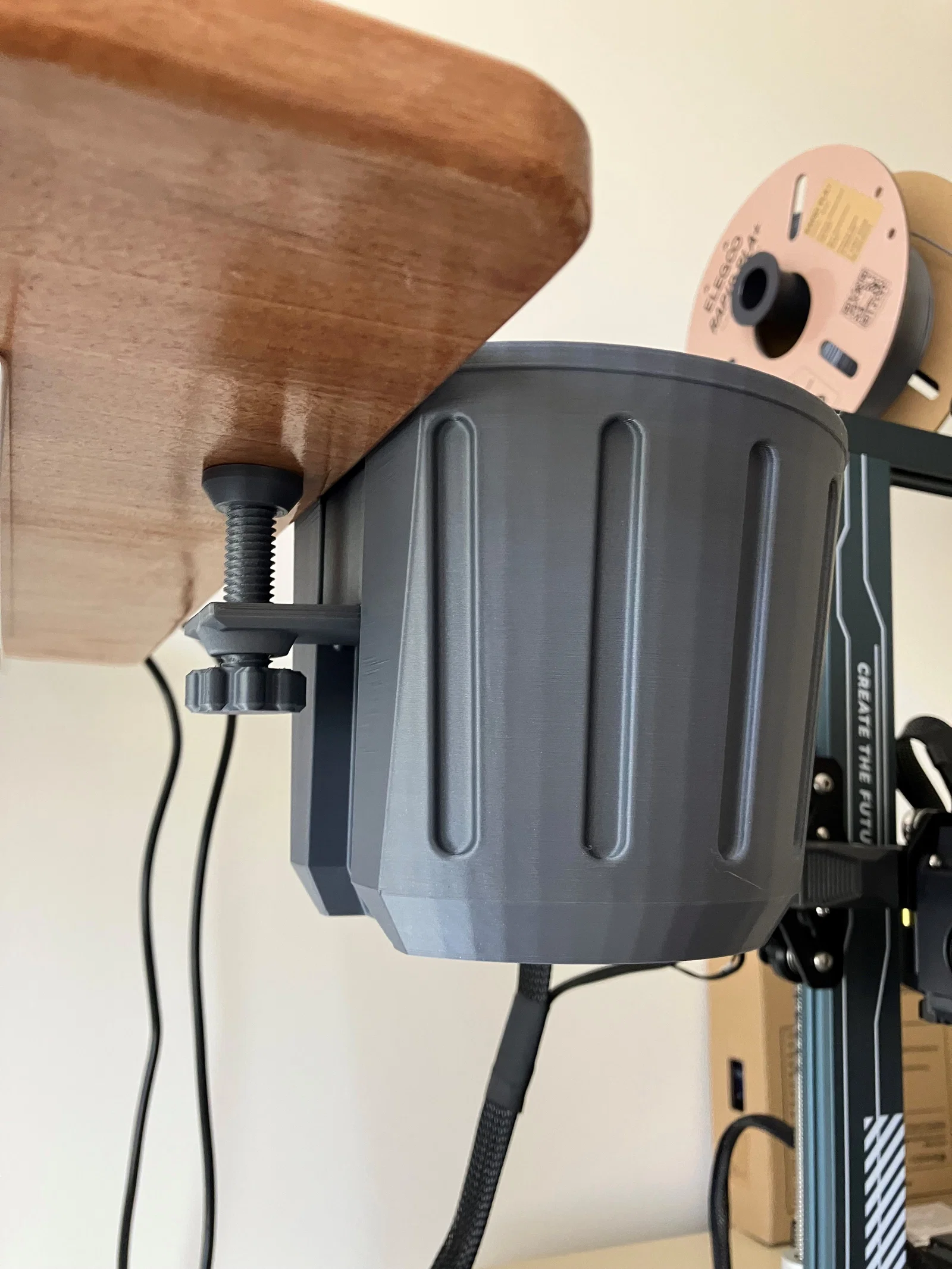

Kích thước thùng là 160x135x120mm (bản gốc hình chữ nhật là 120x80x90mm). Ngàm kẹp bàn phù hợp với độ dày mặt bàn từ 17-42mm (sử dụng combo "Desk Bracket"/"Bracket Screw"/"Screw Pad", xem chi tiết bên dưới cho các kích thước khác).

CẬP NHẬT 03/03/25 Đã thêm 2 chi tiết:

1. "Bracket Screw longer": dành cho bàn có mặt bàn mỏng. Vít này dài hơn 15mm so với bản chuẩn, có thể kẹp chặt với độ dày tối thiểu là 2mm (2-42mm khi dùng "Desk Bracket" chuẩn).

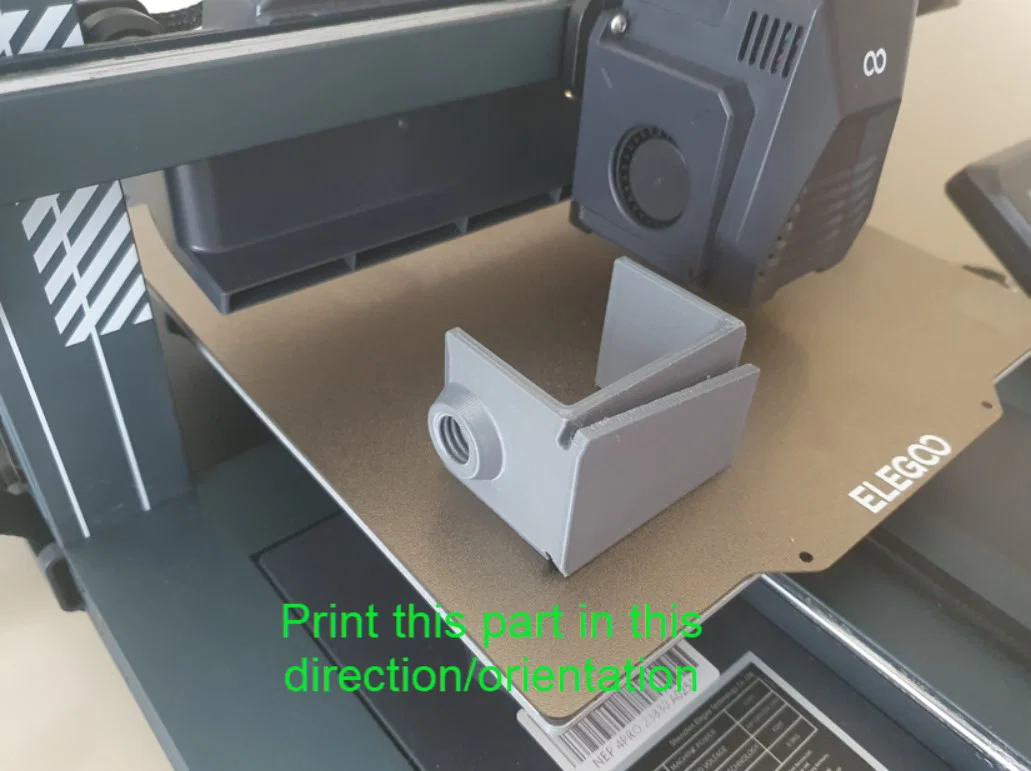

2. "Desk bracket for screws": như yêu cầu của các bạn, dùng để bắt vít trực tiếp vào cạnh bàn thay vì kẹp. Mình cũng đã thêm hướng dẫn đặt mặt in cho chi tiết này, khuyên dùng thêm brim để đảm bảo bám dính tốt.

CẬP NHẬT 06/03/25 Đã thêm chi tiết:

1. "Desk Bracket upto 55mm": cho phép dùng với bàn dày 32-55mm (kết hợp với "Bracket Screw"/"Screw Pad") hoặc 17-55mm (kết hợp với "Bracket screw longer"/"Screw Pad").

CẬP NHẬT 14/05/25 Đã thêm chi tiết:

1. “Bracket for top of wall”: để treo thùng lên vách ngăn. Có thể dùng chung với các loại vít tùy theo độ dày vách của bạn.

Nếu thấy thiết kế ổn thì cho mình xin 1 like nhé. Hoặc nếu có ý tưởng cải tiến gì thì cứ để lại bình luận. Nếu in xong thì chụp ảnh khoe thành quả trong mục Makes cho mình ngắm với nha.

CẬP NHẬT 05/05/25 Phiên bản mới đã ra lò, mời các bạn xem tại đây: Removable Desk Bin Trash Can V3 by steve__3d | Download free STL model | Printables.com

Thông số in

• Dòng máy in: ELEGOO
• Máy in: ELEGOO NEPTUNE 4 Pro
• Bè in (Rafts): Có
• Hỗ trợ (Supports): Không
• Độ phân giải: 0.2
• Mật độ in (Infill): 25%
• Chất liệu nhựa: PLA+
• Hãng nhựa: Elegoo
• Màu sắc: Bạc
• Ghi chú: Trong slicer, hãy đặt đáy thùng tiếp xúc với bàn in. Với ngàm kẹp, mình in phần "slider" nghiêng hướng lên trên (phần phẳng áp xuống bàn) và dùng thêm brim vì diện tích tiếp xúc với bàn in khá nhỏ.
