"Breeze": Hệ thống quạt phụ (auxiliary fan) cho Voron 2.4

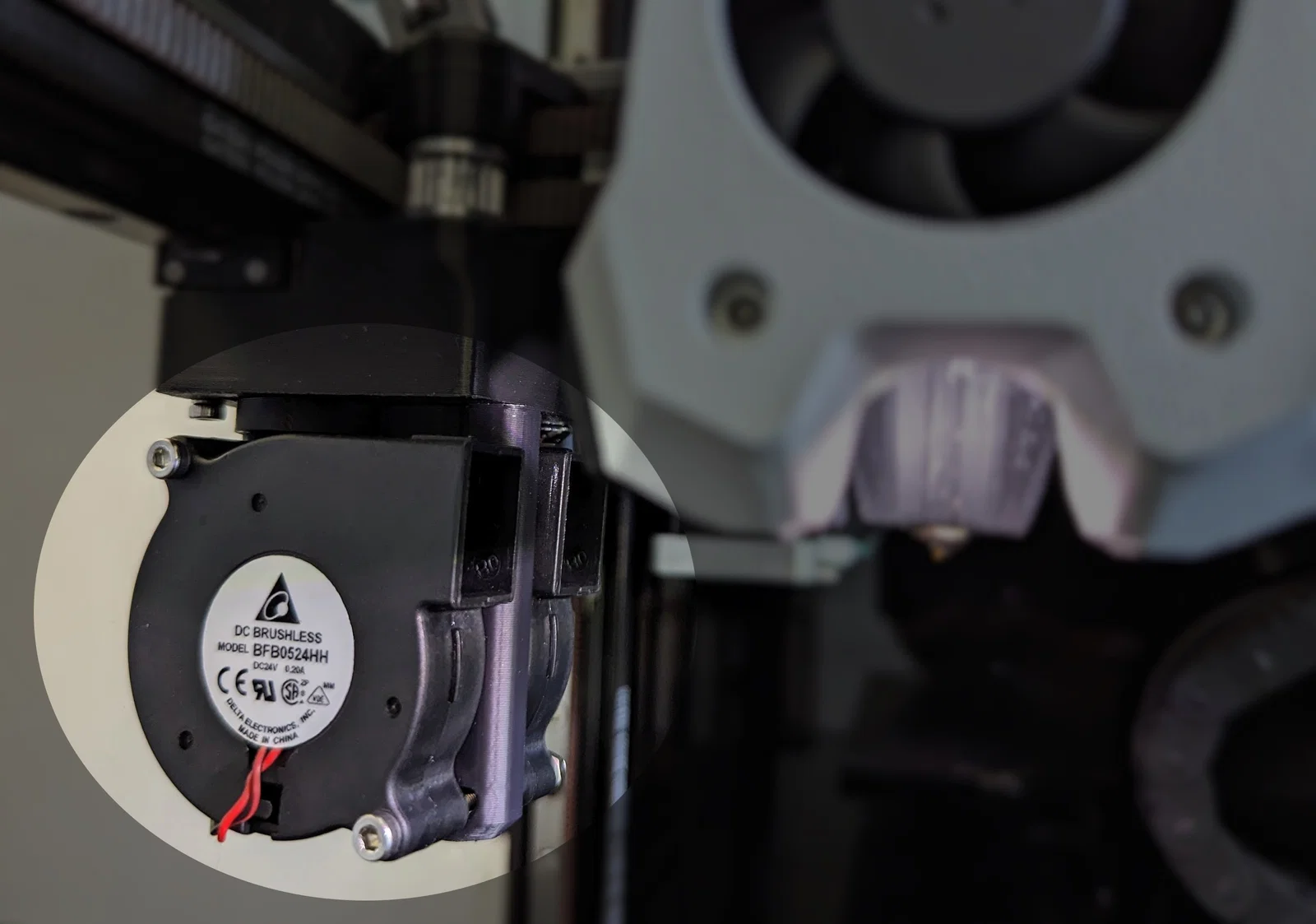

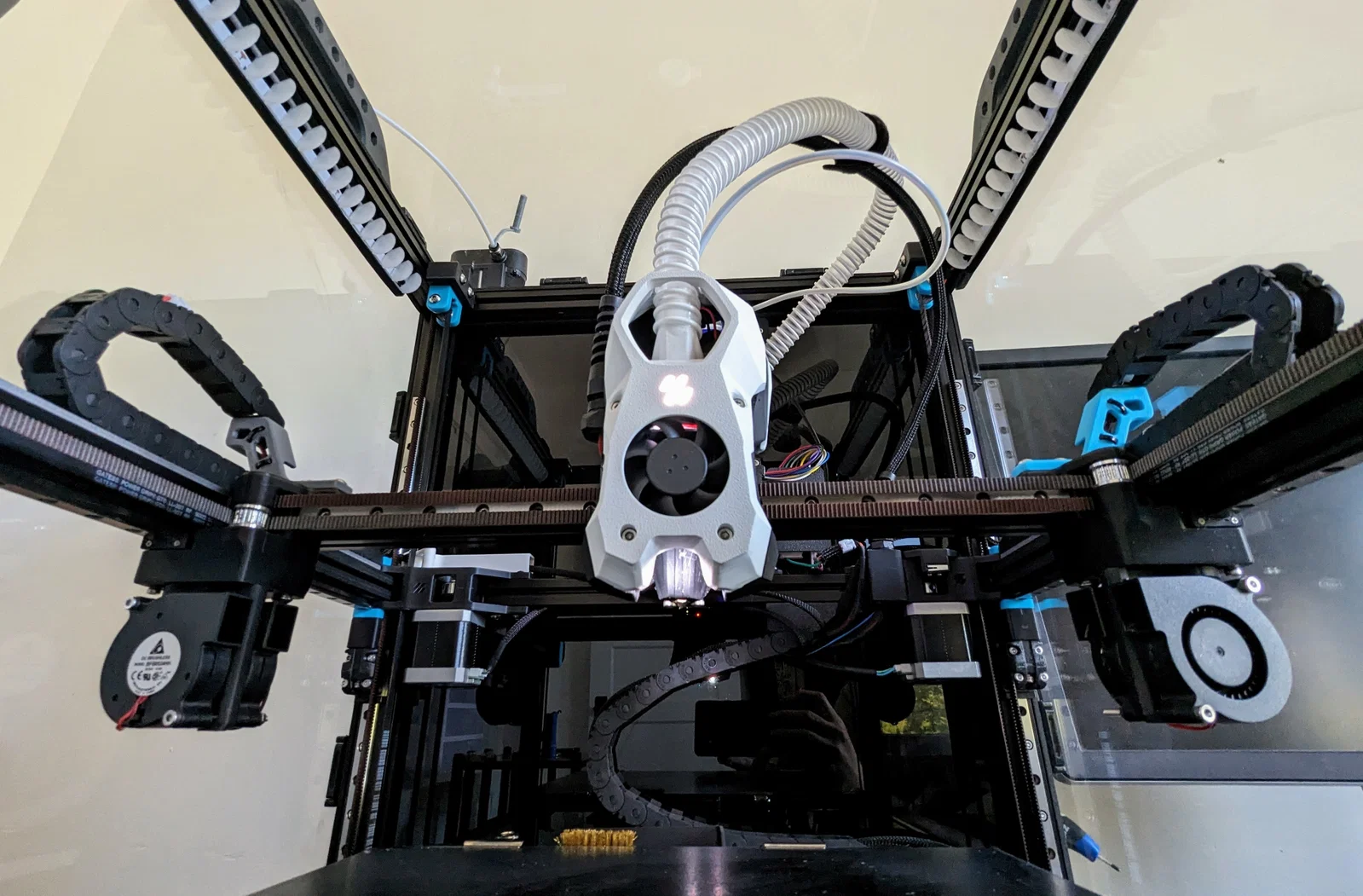

"Breeze" là một hệ thống quạt phụ (auxiliary fan) đơn giản cho máy in Voron 2.4. Bạn có thể gắn tối đa 4 quạt 5015 lên gantry (2 bên trái và 2 bên phải).

Việc này giúp tăng khả năng part cooling, đặc biệt hữu ích nếu bạn muốn in PLA hoặc PETG tốc độ cao trong enclosure.

Hardware BOM

(Có bao gồm affiliate links)

• Cho mỗi bộ gá (fan mount):
  • 2 x vít M3 SHCS dài 18mm để bắt mount vào Y carriage
  • 4 x đai ốc M3 nylon lock (https://amzn.to/45KZXOJ). Nếu không có nylon lock nut, bạn có thể dùng 2 đai ốc thường siết ngược nhau
  • 2 x vít M3 SHCS dài 45mm (https://amzn.to/3oH3mgW)
• Để shim (kê) bed lên:
  • 4 x M4 thumb nuts (https://amzn.to/43oBop5)
  • 4 x vít M3 dài 25mm
  • 4 x M3 hammer nuts
  • Xem thêm phần "Bed shimming" bên dưới để biết chi tiết.
• Quạt 5015 (tối đa 4 – mỗi mount 2 cái): https://amzn.to/3oK7YTt (Winsinn, rẻ nhưng không quá mạnh) hoặc https://amzn.to/3qyDqUY (Delta, mạnh hơn nhưng mắc hơn), hoặc các hãng khác.
• Khuyến nghị cho phần đi dây:
  • Solder connectors (https://amzn.to/3NdDh2k)
  • JST PH (https://amzn.to/42jr4xv) hoặc JST XH (https://amzn.to/43r8swW) đầu cái (female)
  • JST PH (https://amzn.to/3MJba9O) hoặc JST XH (https://amzn.to/43peyO9) đầu đực (male) tùy nhu cầu.

Printed parts

• Bắt buộc:
  • In mount(s) phù hợp tùy bạn muốn gắn quạt bên trái, bên phải, hoặc cả hai bên.
• Khuyến nghị:
  • Cho bản bên phải:
    • Voron 2.4 XY Joint Cable Bridge chính hãng, bản 2-hole hoặc 3-hole tùy loại cable chain bạn dùng. Có thể bạn đã gắn sẵn trên máy.
    • Official A-drive cable cover
  • Cho bản bên trái:
    • Voron 2.4 XY Joint Cable Bridge chính hãng, bản 2-hole hoặc 3-hole tùy loại cable chain bạn dùng. In bản mirror theo trục X.
    • B-drive cable cover mod

Wiring

Nếu bạn gắn 2 quạt cùng một bên, khuyến nghị nối dây song song (parallel) để có thể cắm chung vào cùng một connector trên mainboard.

Đây là cách mình đã nối dây bằng đầu cái JST PH (https://amzn.to/42jr4xv) và solder connectors (https://amzn.to/3NdDh2k):

Luồn dây qua cable chain và dùng các cable cover phù hợp (xem phần "Printed parts" phía trên).

Bed shimming

QUAN TRỌNG - VUI LÒNG ĐỌC KỸ

Khả năng cao là cụm quạt sẽ thò xuống thấp hơn cả tấm đáy (bottom panel) của máy. Để quạt có thêm khoảng hở, bạn rất có thể sẽ phải shim/kê bed lên thêm vài mm.

Mình làm bằng cách thêm 4 cái M4 thumb nuts (https://amzn.to/43oBop5) – mỗi góc một cái – để chồng thêm lên bộ thumb nut đang có (double up). Mình cũng dùng 4 vít M3 25mm và 4 M3 hammer nut.

Sau khi kê bed lên, bạn cũng có thể cần tăng chiều cao của vài bộ phận khác như Z endstop và nozzle scrubber, rồi cập nhật một số tọa độ trong macro phụ thuộc vào một vị trí Z cụ thể (ví dụ macro nozzle scrub).

Mount installation

Trên gantry của Voron 2.4, lưu ý XY Joint được bắt vào MGN9 carriage bằng 4 con vít. Tháo 2 con vít ở phía trong (hình đang minh họa XY Joint bên trái):

Gắn fan mount bằng 2 x vít M3 SHCS 18mm. Lúc đầu siết hơi lỏng một chút, sau đó xoay mount qua lại và lên xuống tùy ý để chỉnh nó hướng về đúng vị trí mong muốn. Hướng thổi thực tế sẽ tùy kích thước bed, vị trí hotend, v.v. Sau đó siết chặt vít để cố định mount.

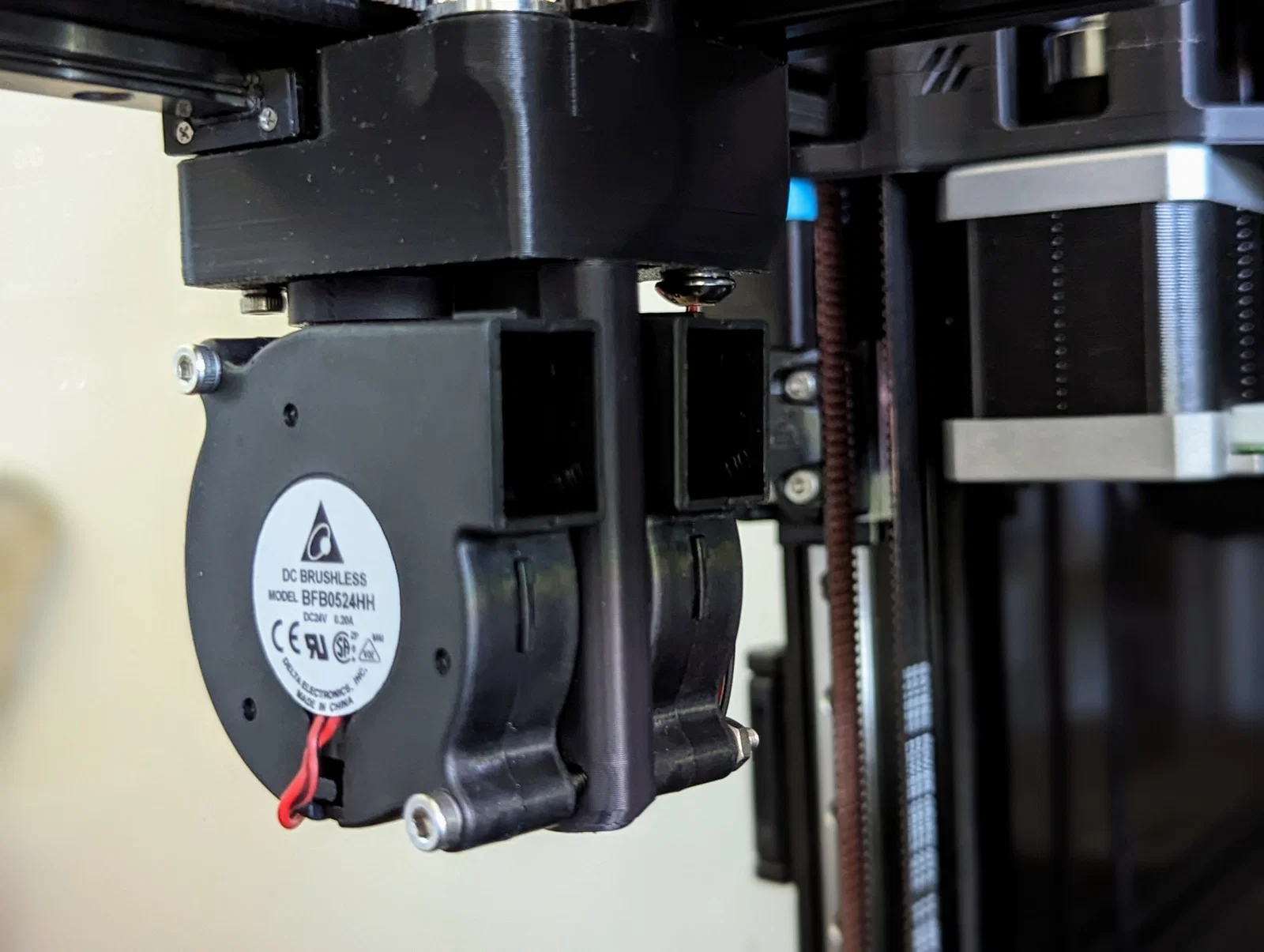

Cuối cùng, đặt 1 hoặc 2 quạt 5015 lên mount và cố định bằng 2 vít M3 SHCS 45mm, kèm mỗi vít 1 đai ốc M3 nylon lock hoặc 2 đai ốc lục giác M3 thường (mỗi vít).

Lặp lại quy trình ở XY joint còn lại nếu bạn muốn tăng công suất của hệ thống quạt phụ.

CẢNH BÁO: Đảm bảo mount và quạt không cấn vào X, Y & Z endstop, và không vướng vào đường đi của các món khác quanh bed và gantry (ví dụ: kẹp bed, purge bucket, v.v.).

Klipper settings

Để tham khảo, đây là cấu hình Klipper và các macro mình đang dùng. Có thể bạn sẽ phải chỉnh lại đôi chút cho phù hợp với máy và workflow của bạn:

[fan_generic breeze_left]
pin: PD13
max_power: 1.0
kick_start_time: 0.5

[fan_generic breeze_right]
pin: PD14
max_power: 1.0
kick_start_time: 0.5

[gcode_macro BREEZE_ON]
gcode:
    M117 Turn on breeze
    {% set speed = params.SPEED|default(100)|float%}
    SET_FAN_SPEED FAN=breeze_left SPEED={speed/100}
    SET_FAN_SPEED FAN=breeze_right SPEED={speed/100}

[gcode_macro BREEZE_OFF]
gcode:
    M117 Turn off breeze
    SET_FAN_SPEED FAN=breeze_left SPEED=0
    SET_FAN_SPEED FAN=breeze_right SPEED=0

Mình cũng đặt BREEZE_OFF trong macro PRINT_END để tắt quạt khi in xong.

Slicer settings

Để điều khiển quạt từ slicer, hãy thêm custom GCode vào mục “before layer change” của bản in. Ví dụ với Prusa Slicer: Printer settings > Custom G-Code > Before Layer Change.

{if layer_num == 2 && filament_type[0] == "PLA"} BREEZE_ON SPEED= 70{endif}
{if layer_num == 4 && filament_type[0] == "PLA"} BREEZE_ON SPEED= 100{endif}

Đoạn code trên sẽ bật quạt cho PLA ở 70% tại layer thứ 2 và 100% tại layer thứ 4. Bạn có thể thử tinh chỉnh các mức này để tìm ra thiết lập phù hợp cho bản in và filament của bạn.

Demo

Để xem hoạt động thực tế, coi live demo này:
