BLE CaberQU USB Cable Tester - Phiên bản vỏ case thay thế

Có một thiết bị kiểm tra cáp USB cực hay đến từ CaberQU mà anh em có thể tham khảo tại đây: https://caberqu.com/ -> BLE CaberQU. Đây là phiên bản vỏ case thay thế mà anh em có thể tự in được. Anh em chỉ cần mua PCB và linh kiện màn hình rời là có thể lắp ráp hoàn chỉnh vào bộ vỏ này.

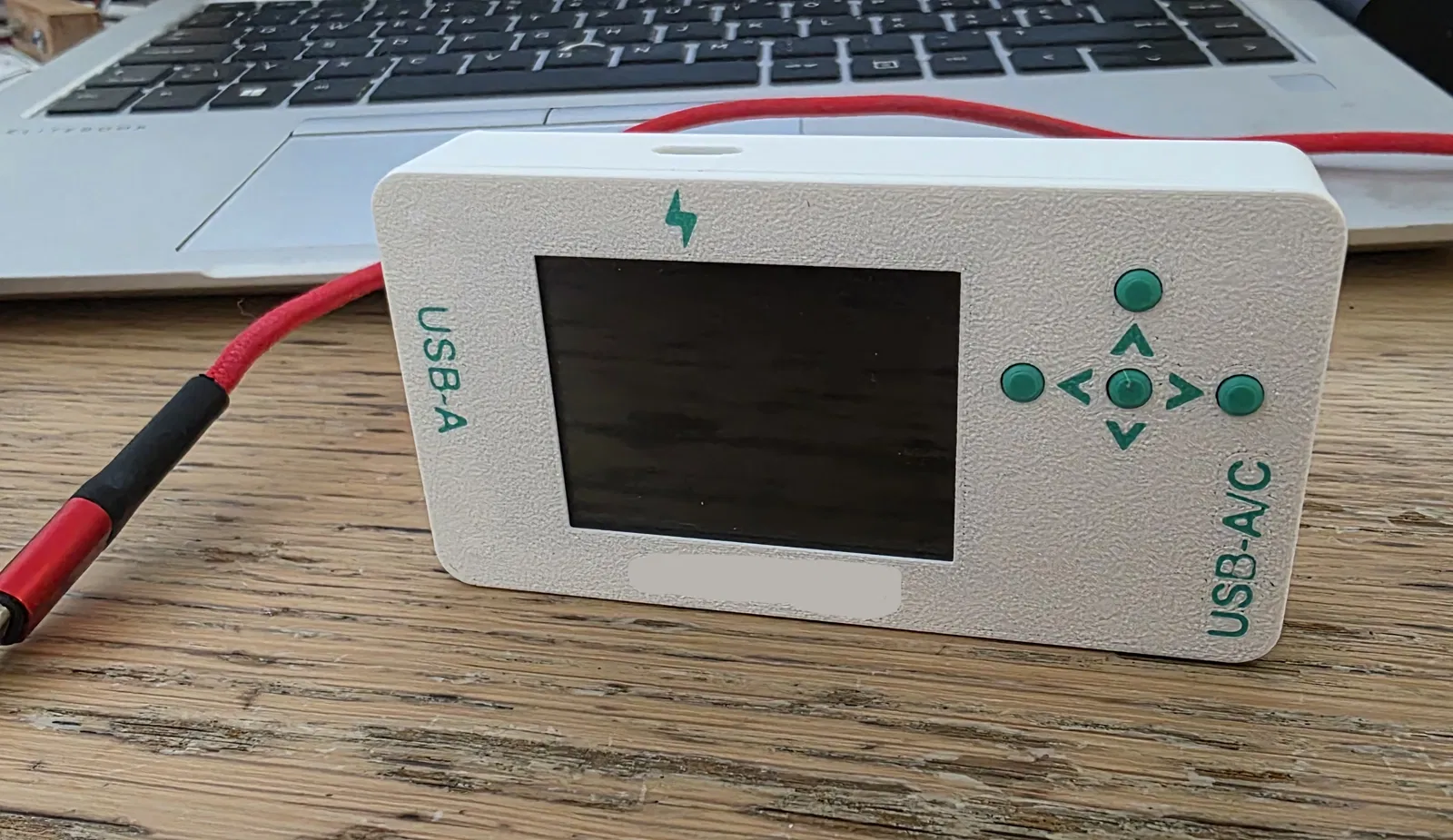

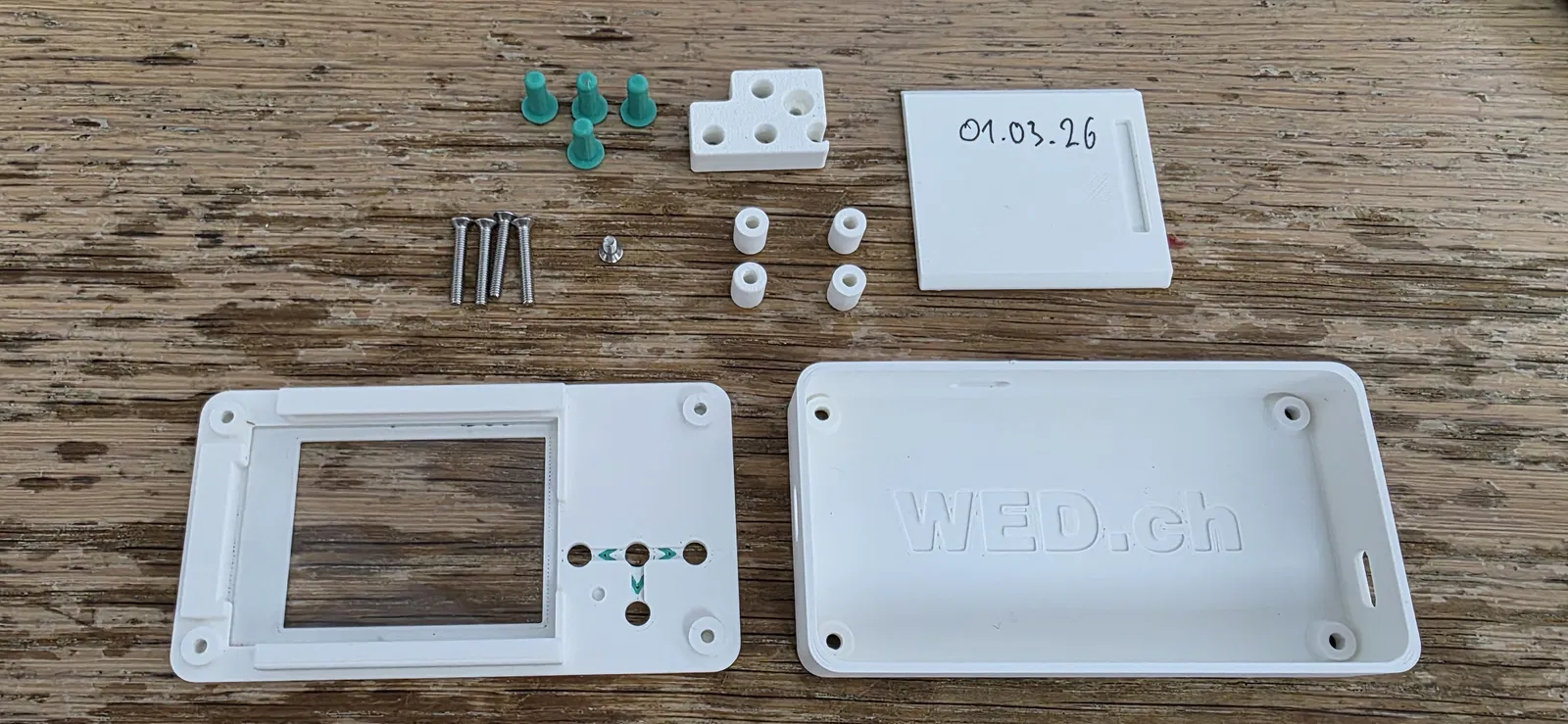

Anh em cần chuẩn bị:

• PCB và Màn hình cho BLE CaberQU
• 4 ốc vít đầu bằng M2.5x16mm (tính cả đầu)
• 1 ốc vít đầu bằng M2.5x5mm (tính cả đầu)
• Tấm nhựa Acrylic kích thước 50.5x36.0x1mm

Link mua PCB và màn hình LCD (mục linh kiện thay thế): https://caberqu.com/ Tìm BLE CaberQU.

Link mua ốc vít và tấm Acrylic:

Hex Head (Lục giác) https://s.click.aliexpress.com/e/_c2JUyEmr https://s.click.aliexpress.com/e/_c4KKLkVH

Torx Head (Sao) https://s.click.aliexpress.com/e/_c4KKLkVH

Acrylic Sheet: https://s.click.aliexpress.com/e/_c42Y3Wgb https://s.click.aliexpress.com/e/_c4LOSUwr (Cắt rất đơn giản: rạch một đường sâu bằng dao trổ, đặt lên mép bàn, cố định phần trên rồi bẻ nhẹ).

Lưu ý: Các ký hiệu trên nắp được vẽ bằng phần mềm slicer chứ không có sẵn trong file STL. Nếu anh em không tự vẽ vào thì khi in ra nắp sẽ trơn nhẵn.

Lưu ý: Độ dày thành tiêu chuẩn (1.5mm) có thể hơi chật với PCB. Trong trường hợp đó, anh em hãy dùng file STL "thin wall" với độ dày 1.35mm.

Hướng dẫn lắp ráp: (xem ảnh)

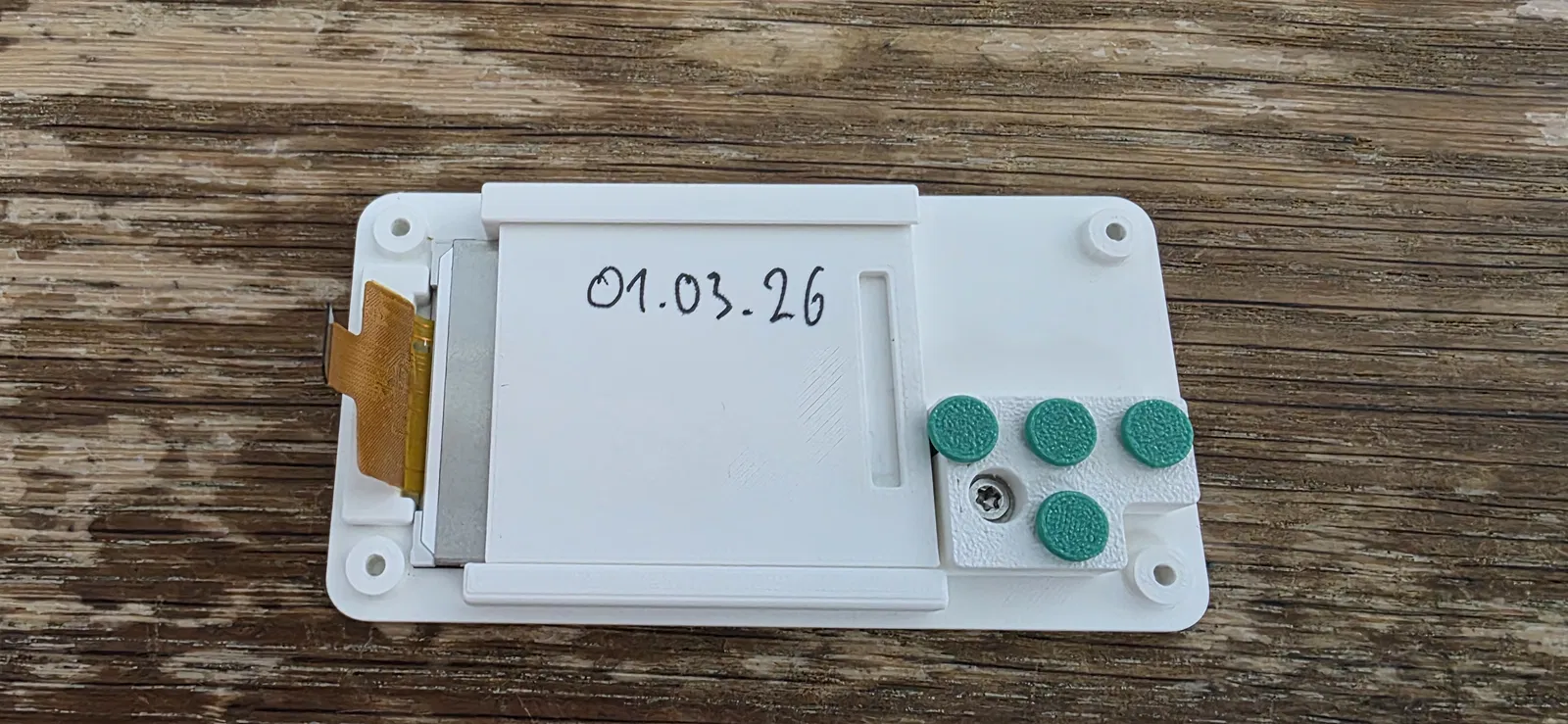

1. Mở lẫy kết nối LCD trên PCB, tháo LCD ra - nhớ là phải mở lẫy, đừng rút mạnh nhé!

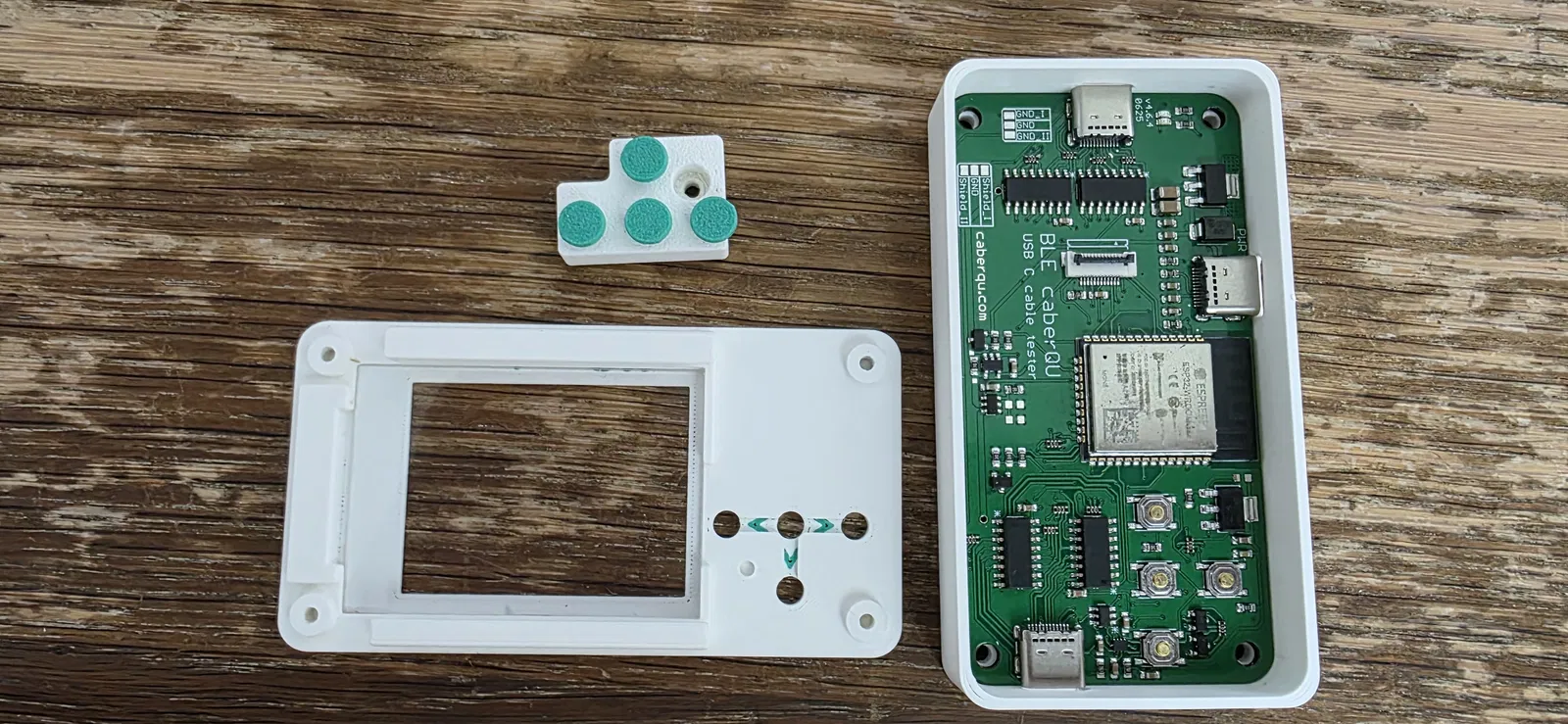

2. Lắp PCB vào vỏ - tùy vào máy in của anh em mà nó sẽ hơi khít. Nhớ kiểm tra hướng!
3. Lắp các nút nhấn vào khối nút.
4. Lắp tấm Acrylic.

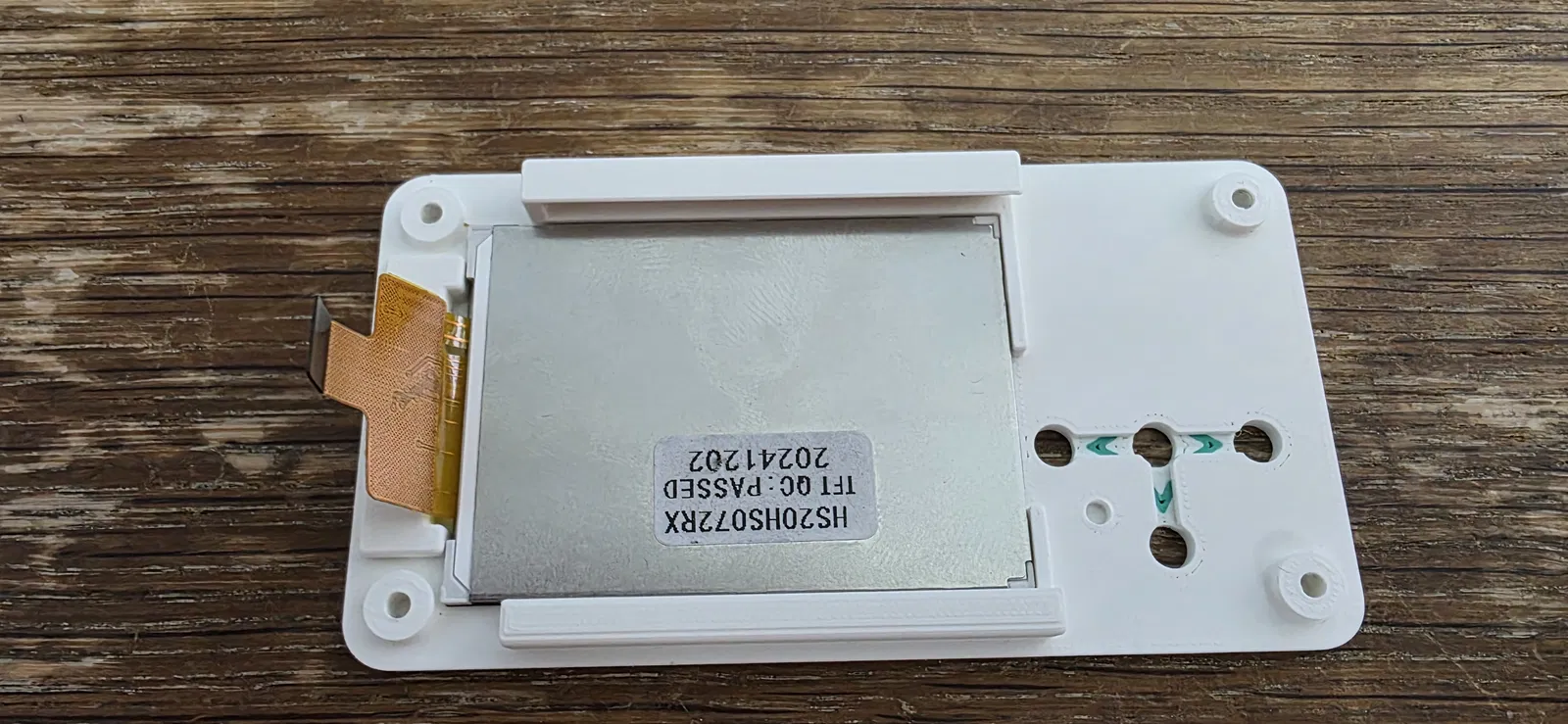

5. Lắp màn hình LCD.
6. Lắp tấm khóa giữ màn hình.
7. Bắt vít khối nút (cẩn thận kẻo bị rơi ra).
8. Dán miếng sticker bên ngoài để giữ các nút.

Giờ anh em sẵn sàng ghép hai mảnh lại với nhau:

1. Đặt đế xuống bàn.
2. Kết nối LCD.
3. Đóng nắp lại.

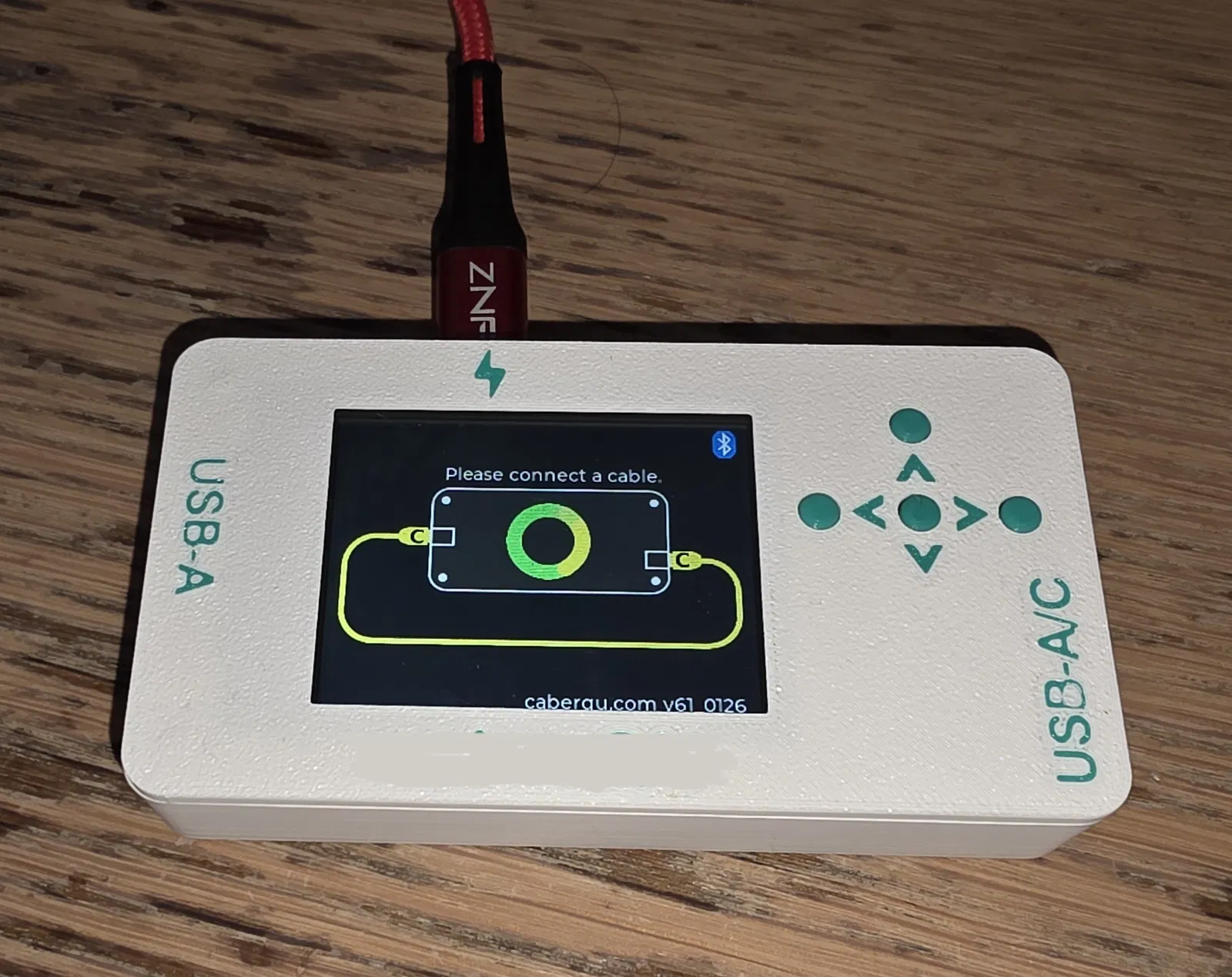

4. Cắm điện để kiểm tra xem màn hình có hoạt động không.
5. Lắp ốc vào nhưng đừng siết chặt.
6. Xoay thiết bị sao cho mặt có cổng nguồn hướng LÊN TRÊN và màn hình hướng về phía mình.

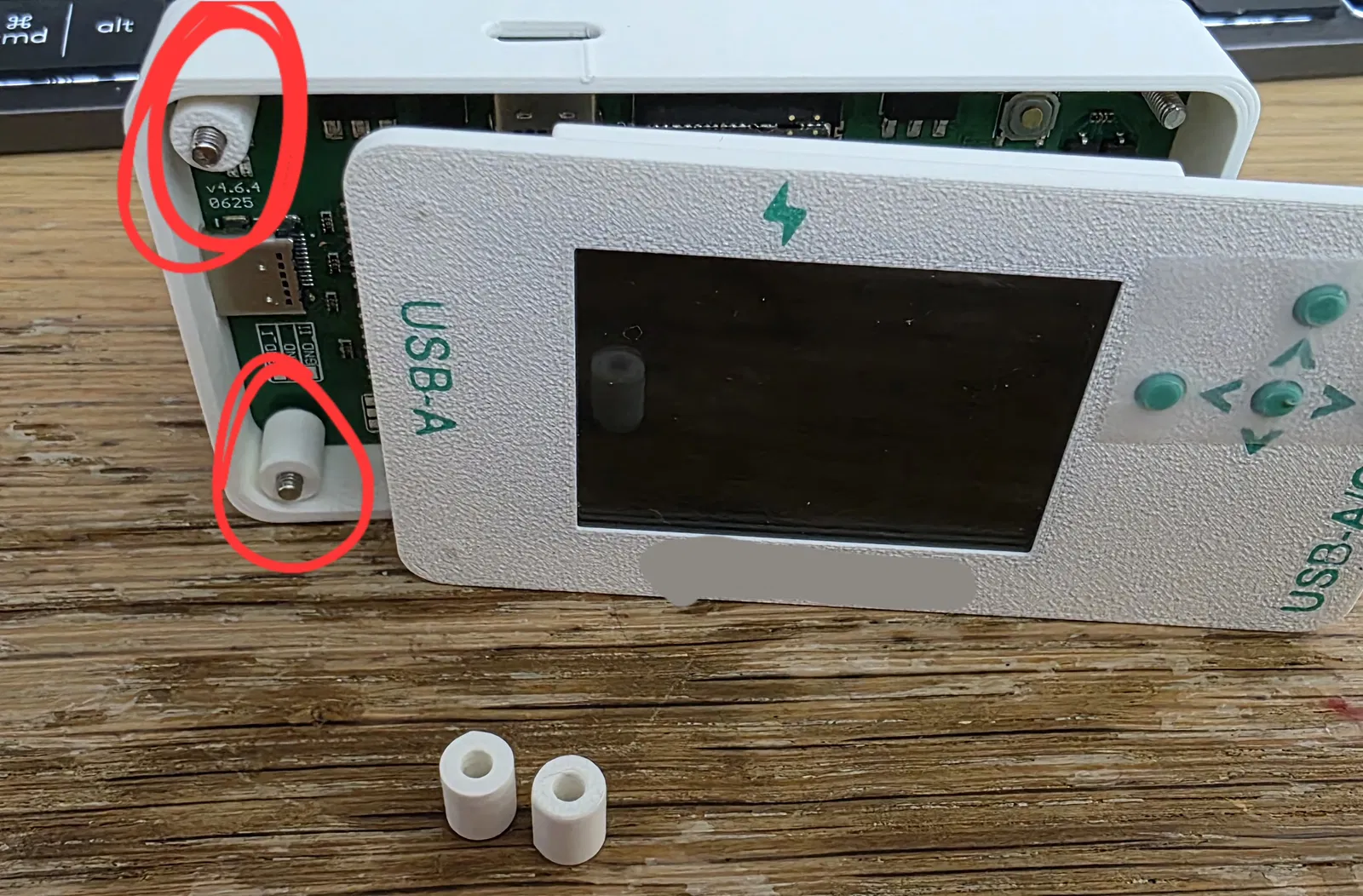

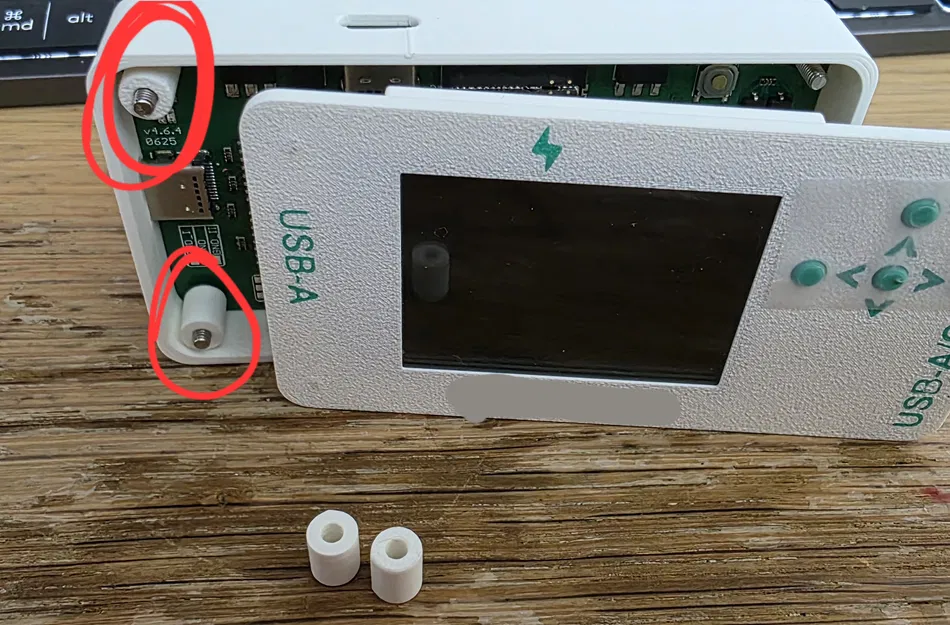

7. Mở hé ra một chút, ĐẨY bảng mạch sang phải, chèn miếng đệm.
8. Sau đó mở ra để chèn miếng đệm bên phải.
9. Siết chặt ốc vít.
10. Bóc băng keo.

Xong rồi - chúc anh em test cáp vui vẻ!
