Mô tả
Phiên bản 2 LayerLogic Pro là công cụ tạo file STL trên trình duyệt, giúp bạn tùy chỉnh hệ thống tấm chắn gió cửa sổ vừa vặn chính xác với kích thước cửa nhà mình. Bạn chỉ cần nhập chiều rộng, chiều cao cửa, kích thước khe cửa và đường kính ống dẫn máy lạnh — công cụ sẽ xuất ra các file STL sẵn sàng để in ở tỉ lệ 100%. Bạn không cần dùng phần mềm CAD.
CÔNG CỤ TẠO MẪU (GENERATOR)
https://layerlogicpro.github.io/Layerlogic-Pro/
BẠN SẼ NHẬN ĐƯỢC GÌ
- Nắp chặn trái + phải — các ngàm bên cạnh giúp trượt vào khe cửa dọc
- Tấm thoát khí với cổ nối 93.8mm — dùng để gắn ống máy lạnh và siết cổ dê
- Kiểu mặt chắn: Open (chỉ có lỗ ống), Mesh (lưới tích hợp, lọc côn trùng + rác), hoặc Louvre (lá sách nghiêng, chắn mưa + nắng) — chọn trước khi xuất file, không cần in rời
- Các tấm ghép giữa được tùy chỉnh theo đúng chiều rộng cửa của bạn
- Khớp nối Biscuit giúp khóa các tấm lại với nhau — cần số lượng (tổng số tấm − 1) × 2 khớp
- Rãnh U trên cùng (để hạ cửa xuống) + ngàm đáy (để đặt vào bệ cửa)
- Bao gồm file PDF hướng dẫn in chi tiết — có sơ đồ lắp ráp, hướng đặt mẫu, và cài đặt in tham khảo

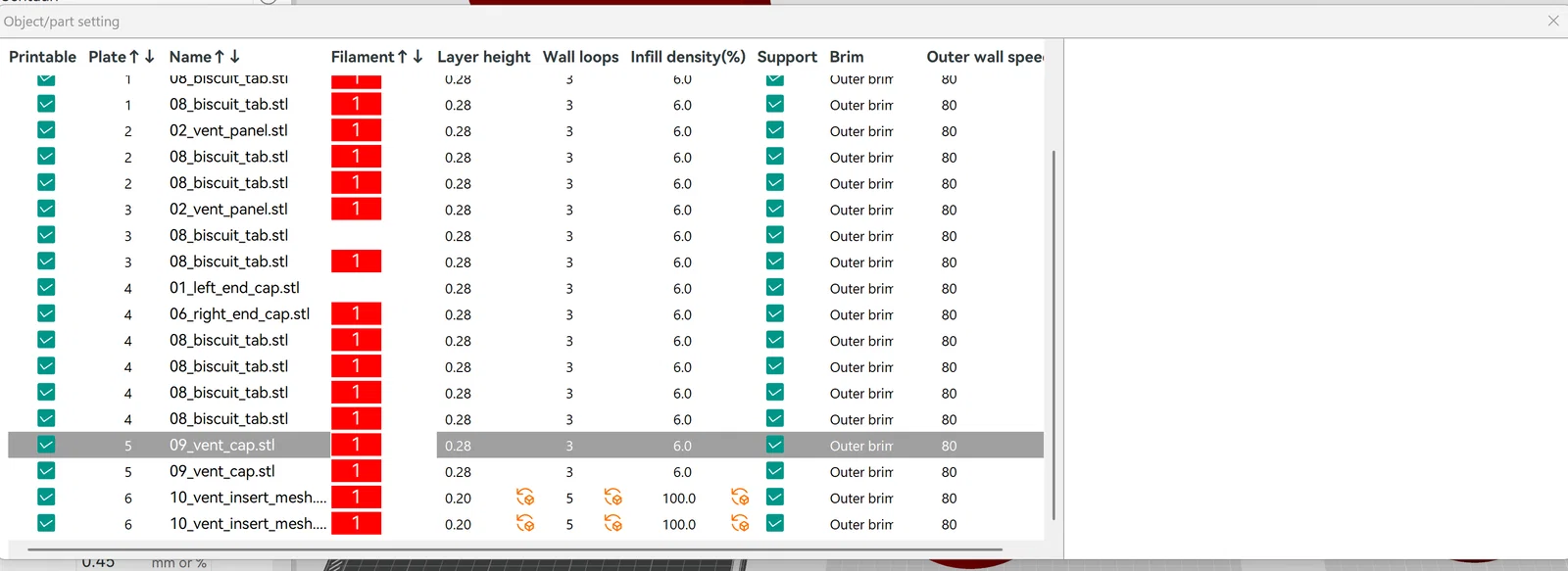

CÀI ĐẶT IN
Chất liệu: Khuyên dùng ASA. PETG cũng ổn.
Chiều cao lớp in: 0.28mm · Tường: 3 · Infill: 6% Cubic · Độ rộng nét in: 0.7mm
Supports: Tree (tự động), chỉ dùng build plate · Brim: khuyên dùng cho ASA/ABS
HƯỚNG ĐẶT MẪU
Nắp chặn + các tấm giữa: Đặt đứng — rãnh U ở trên, ngàm đáy hướng xuống bàn in. Chỉ dùng support cho các ngàm đáy.
Tấm thoát khí: Đặt nằm, cổ nối hướng LÊN, mặt lưới/lá sách cũng hướng lên. Dùng support cho lỗ cổ nối và ngàm đáy.

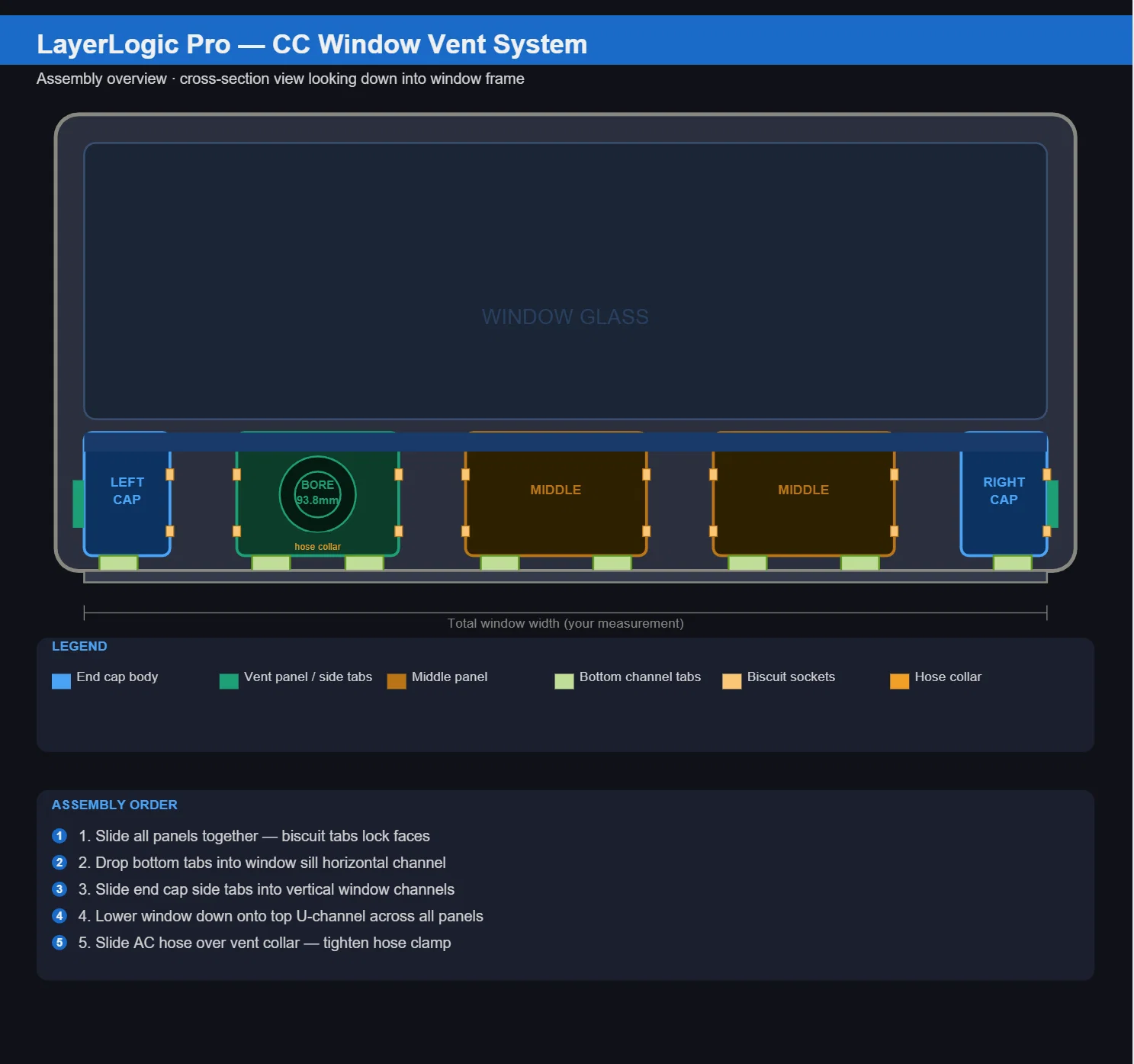

LẮP RÁP
- Trượt các tấm vào nhau — khớp nối biscuit sẽ khóa các mặt ở hai độ cao khác nhau
- Đặt các ngàm đáy vào khe ngang của bệ cửa sổ

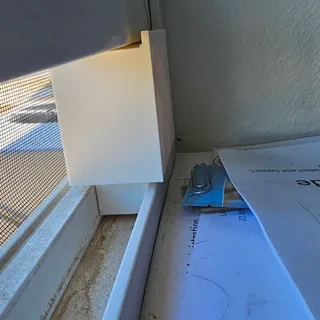

- Trượt các ngàm bên của nắp chặn vào khe cửa sổ dọc

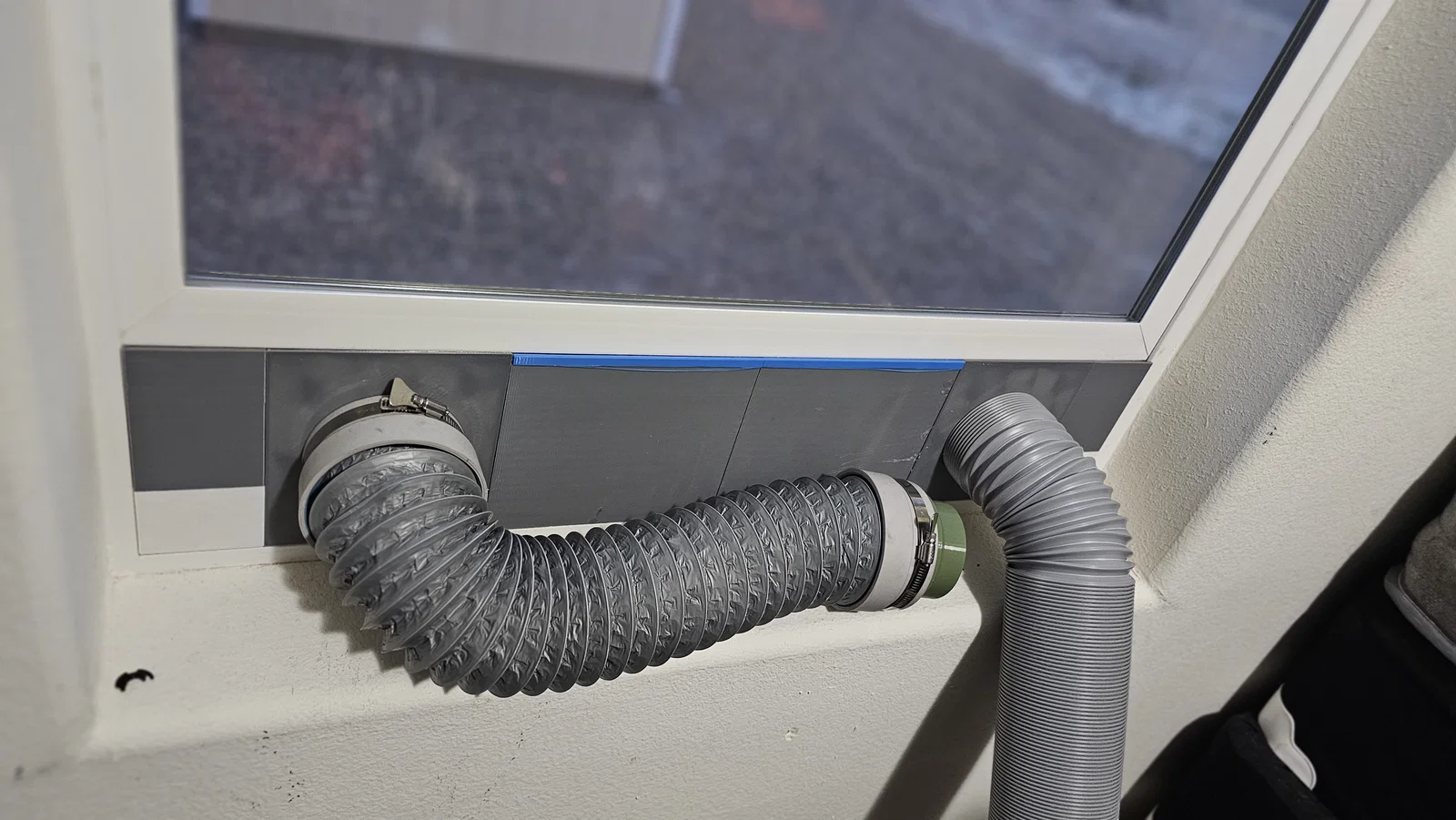

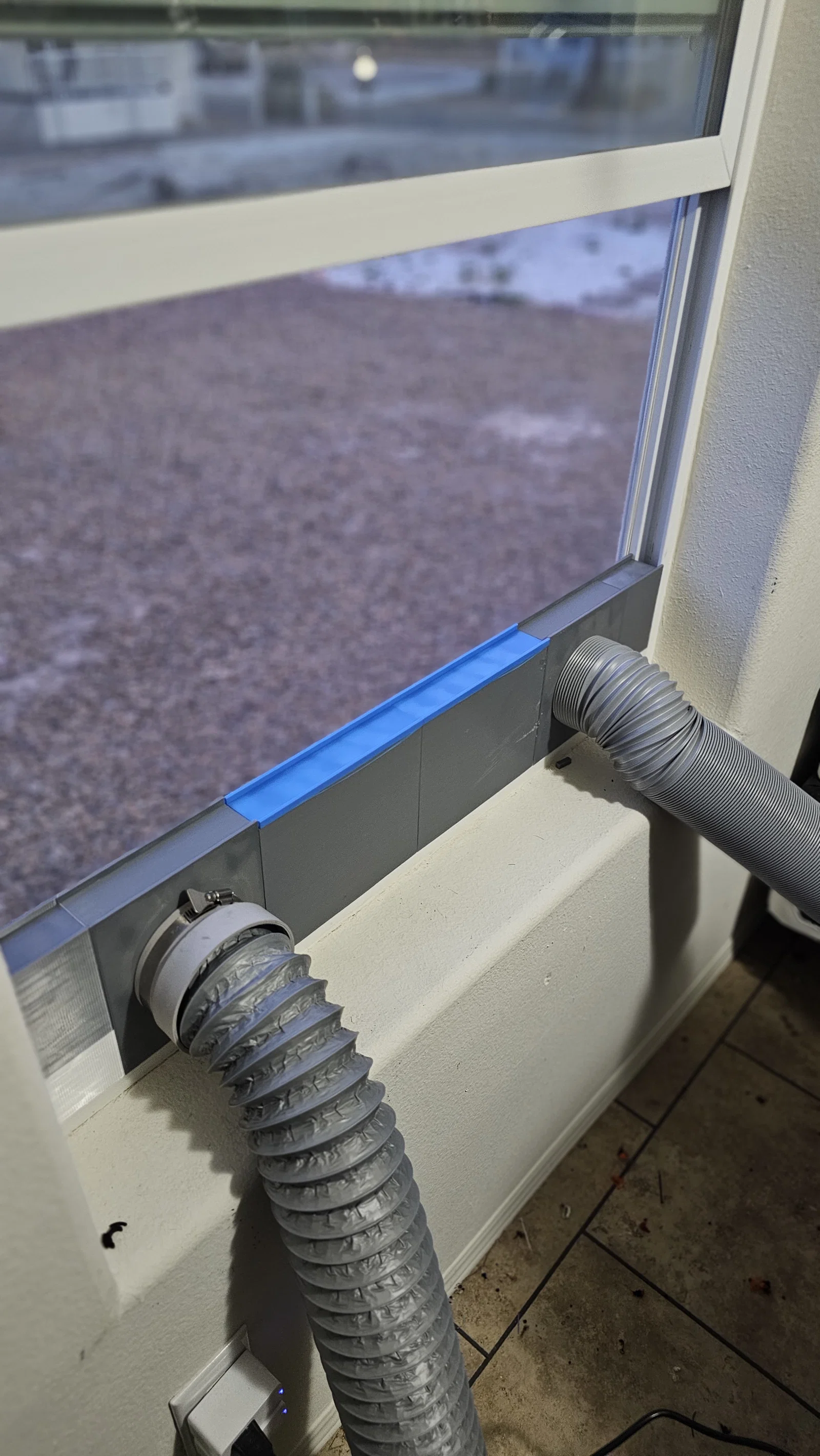

- Hạ cửa sổ xuống khớp với rãnh U ở trên cùng của toàn bộ các tấm

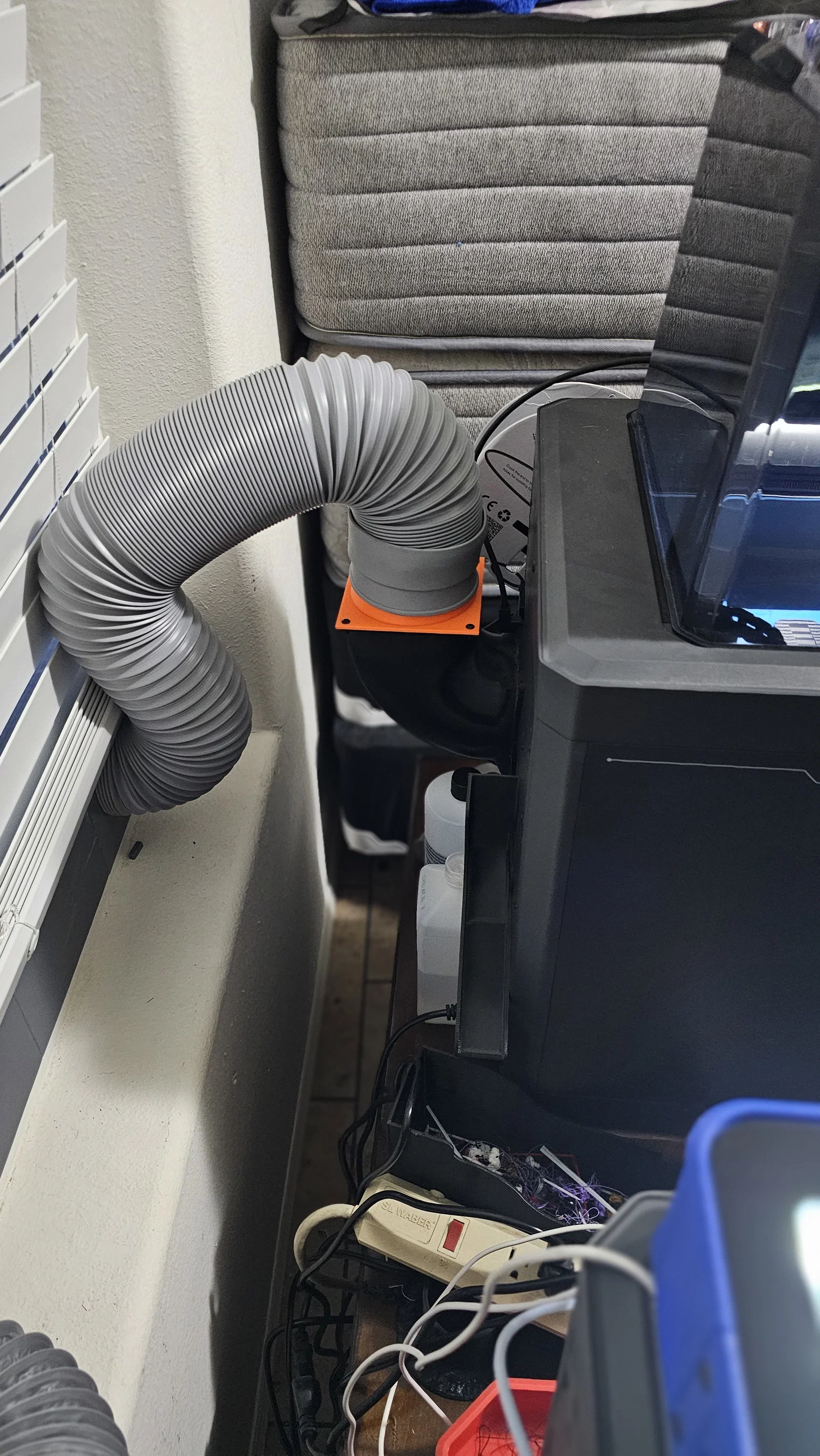

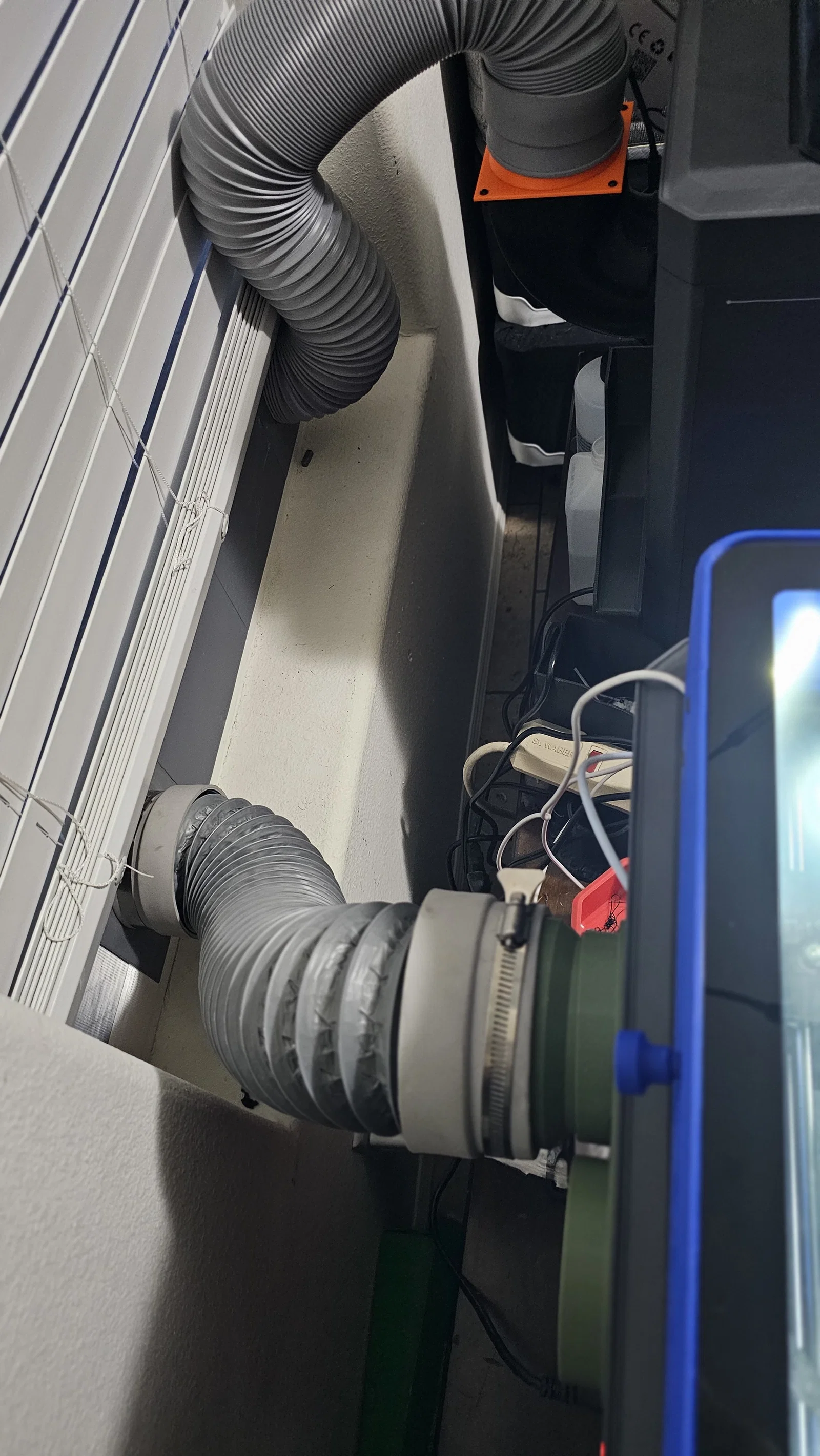

- Gắn ống máy lạnh vào cổ nối và siết cổ dê
CẦN ĐO ĐẠC GÌ
- Tổng chiều rộng cửa sổ
- Độ rộng khe cửa (cả khe dọc và khe ngang)
- Chiều cao khung và độ sâu tấm chắn
- Đường kính ngoài của ống máy lạnh — đo ở phần rãnh thấp, đừng đo ở phần gờ nổi
