NP5 GRYPHON REMIX (SOLENOID AND MANUAL) - Bản Remix NP5 Gryphon

Cập nhật 2-Mar-2023: Thêm file NP5K dùng barrel 1".

Cập nhật 12-Jan-2023: Thêm file tương thích Gryphon 1.3 cho cả bản solenoid và manual, lắp ráp sẽ dễ hơn. Đồng thời thêm sơ đồ wiring cho select-fire. Khả năng cao đây là cập nhật cuối, trừ khi còn thiếu file nào đó.

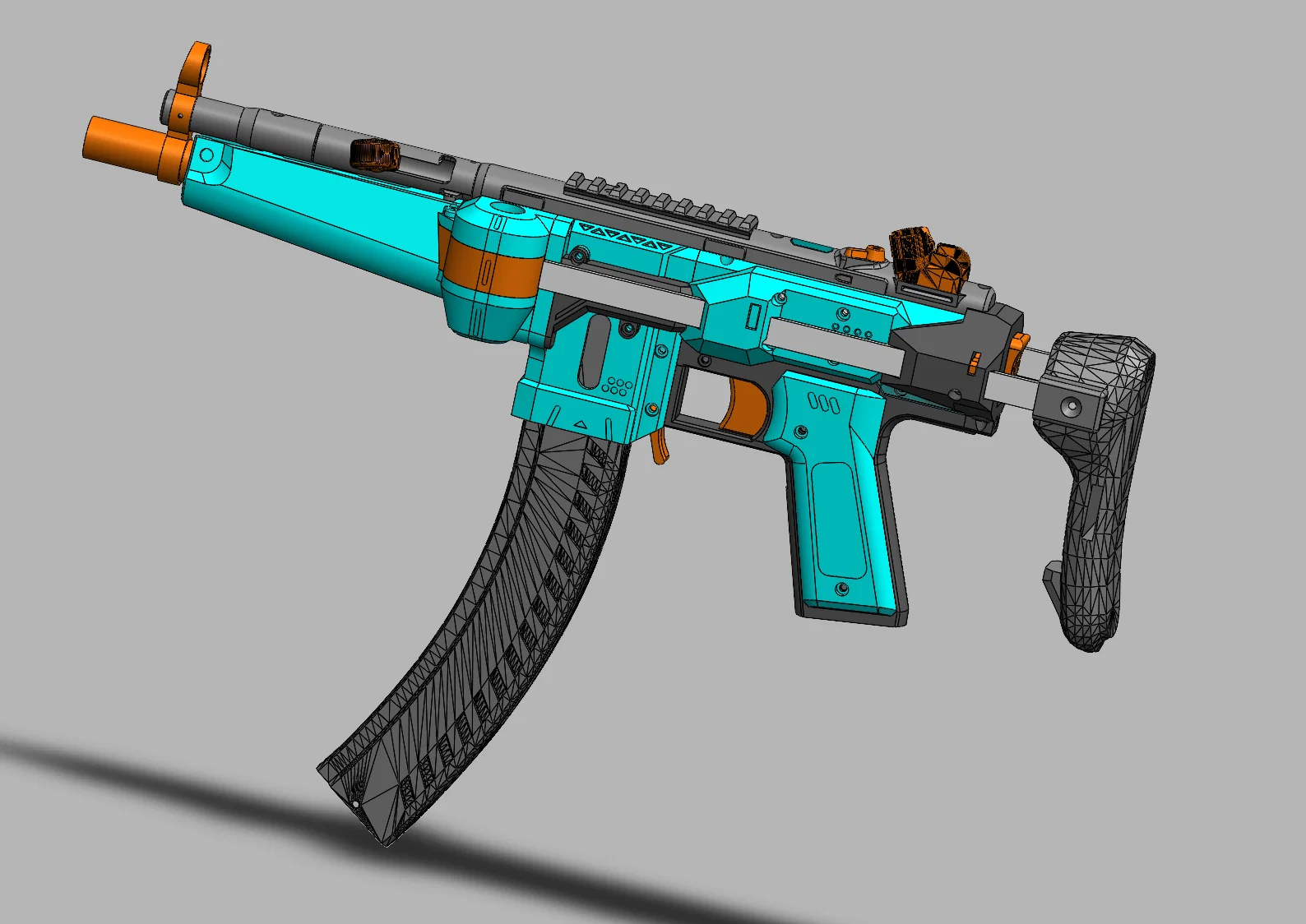

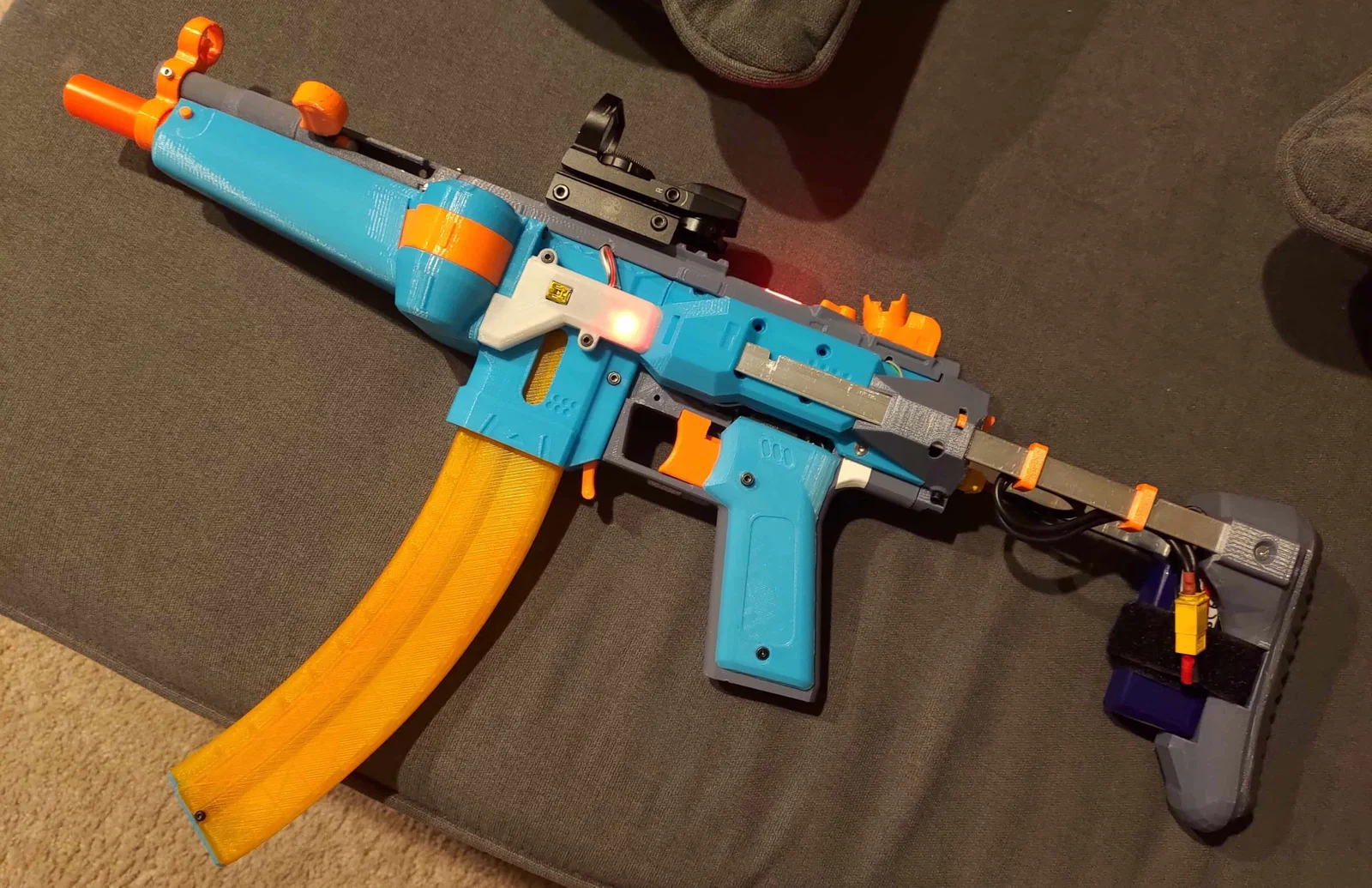

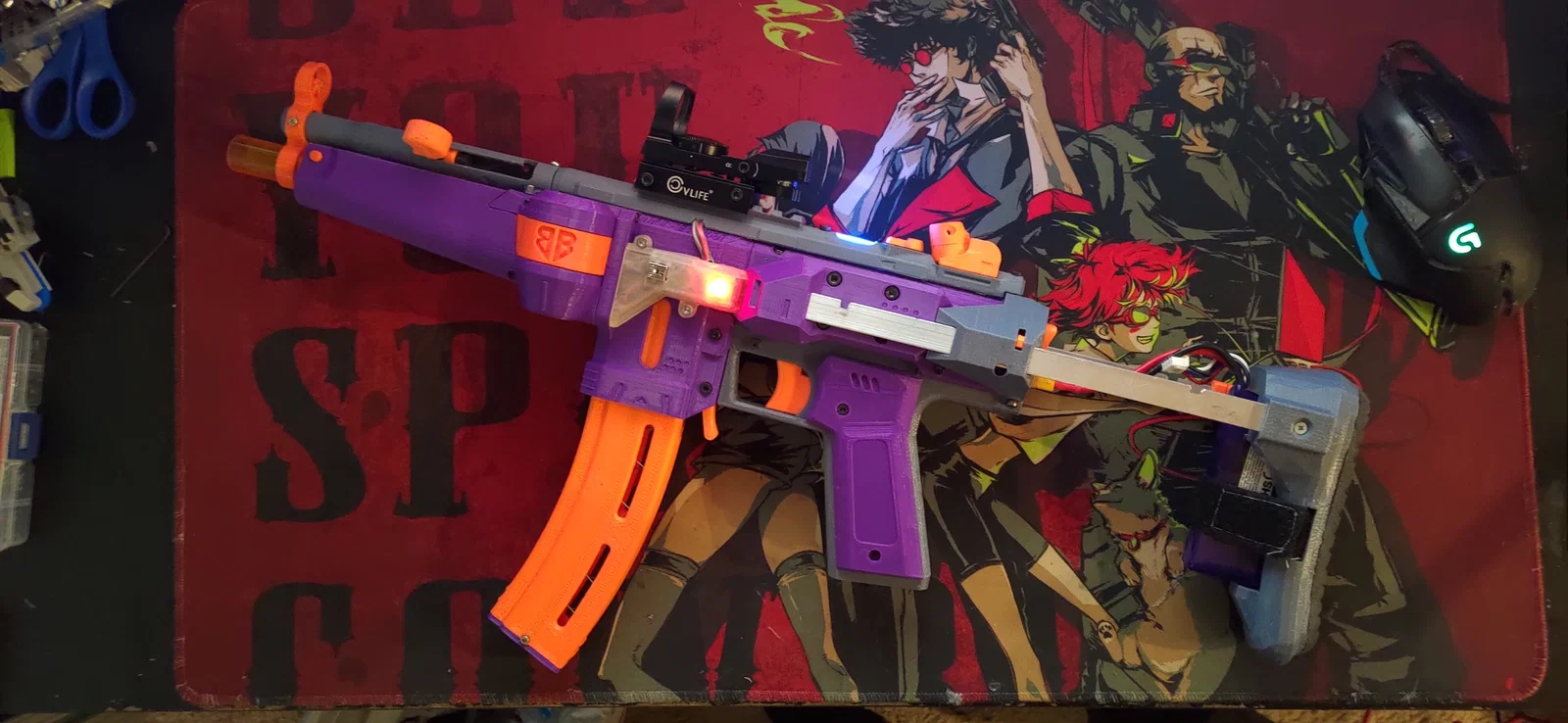

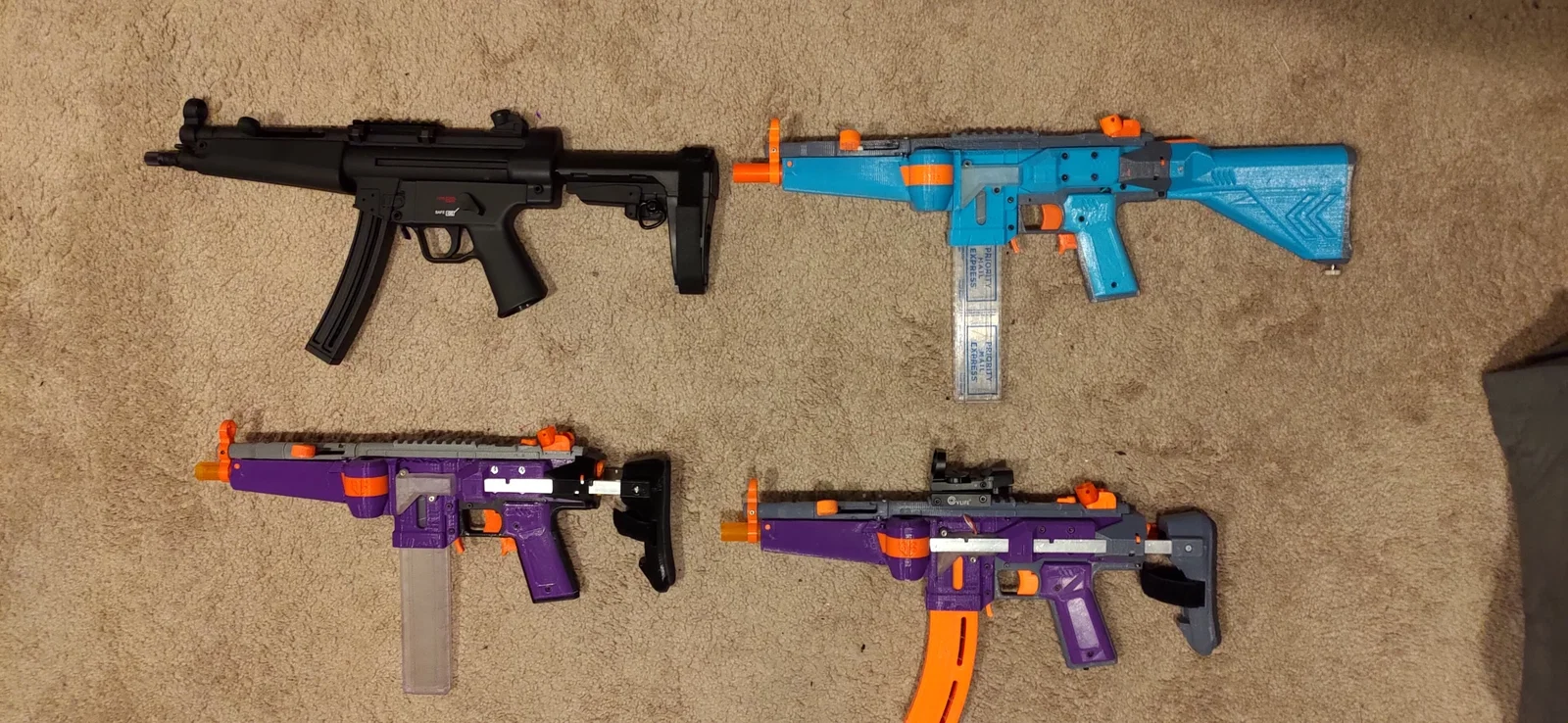

Album build (một phần): https://imgur.com/a/G08Jud2

Cập nhật 5-May-2022: Thêm file STEP khi có thể; một số CAD làm từ STL nên nhét qua STEP sẽ không “ưa” lắm. Blaster này giờ đã full Release.

Cập nhật 24-Apr-2022: Thêm A2 Stock, cấu hình lại single stage grip và FWC cover để không tự “banh” lúc lắp.

Cập nhật 3-Oct-2021: File gần như đã ở cấu hình cuối, vẫn đang beta cho tới khi mình release chính thức. Một số tolerance sẽ khá khó chịu nếu máy in của bạn chưa chuẩn. Đang chờ phản hồi để quyết định hướng đi.

Cập nhật 18-Sep-2021: Dọn dẹp file lớn lên version 0.3. Tất cả hardware được định danh trong file .pdf đính kèm, toàn bộ lỗ đã được kiểm tra để đảm bảo vít vừa, và chỉ dùng tối thiểu các loại vít. Mình vẫn cần tìm các loại potentiometer (pots) bán sẵn cho núm select-fire và núm chỉnh timing solenoid. Đây là hạng mục then chốt để lên bản 1.0.

NP5 Gryphon Open Beta: (hướng dẫn lắp ráp chắc sắp có)

Ghi công remix:
The Gryphon (Foam Dart Blaster) bởi Flygonial
Solenoid Gryphon Foam Dart Blaster bởi Egghebrecht
Folding Battery Stock for nerf gryphon 3s 2200mah compatible bởi zaXbek

Cứ để lại câu hỏi, mình sẽ phản hồi và cập nhật trang này với câu trả lời!
Dưới đây là phần phân tích các file có trong bộ:

Magwell NP5 Modified, dual wire run R/L large THIN VERSION:
Luôn luôn in.

SG 2ST Grip, NP5HyperdriveCoverR/L:
In nếu bạn làm Gryphon bản Solenoid (Hyperdrive).

Taffy & Egghebrecht's Solenoid Gryphon Files:
Các file này là những file đã được chỉnh sửa để tạo ra Solenoid Gryphon bản gốc. Mình để tách riêng để nếu Charamile Designs cập nhật,
thì có thể dễ nhận ra và thay thế. In nếu bạn làm Gryphon bản Solenoid (Hyperdrive).

Stock:
File cho stock và Mount cho phần còn lại của thân. Có một version stock “lỏng” hơn nếu máy in của bạn làm các mount tạo ma sát quá nhiều với thanh stock.
Luôn luôn in.

Grip&SlapCylinder:
File cho slap cylinder và grip. Riêng grip nằm trong thư mục FWC. Luôn luôn in.

Single Stage FWC:
Chứa file daybreak. (~140 FPS)

Dual Stage FWC:
Chứa file pulsar dual-stage. (~200 FPS)

Experimental Files IR-Hall Effect:
Mình đang thử nghiệm fire control theo vị trí. In nếu bạn biết rõ mình đang làm gì, còn không thì bỏ qua.

Drum Sight:
Luôn luôn in. Thêm chút keo nến (hot glue) nếu barrel xoay quá trơn.

Manual NP5:
Bản này là bản không solenoid, dùng file gốc của Flygonial kèm chỉnh sửa thân để khớp với phần còn lại của body NP5. Thư mục này là mix giữa file đã chỉnh và file gốc.

NP5 Firmware:
Vẫn chưa hoàn chỉnh; thư mục này chứa toàn bộ Arduino code để chạy blaster. Mình làm gấp nên D6 bị short sang A7 (không dùng) để giữ connector về một phía bằng header pin 90 độ. Hơi cẩu thả, nhưng chạy được. Sẽ cố chuyển qua pin D13.

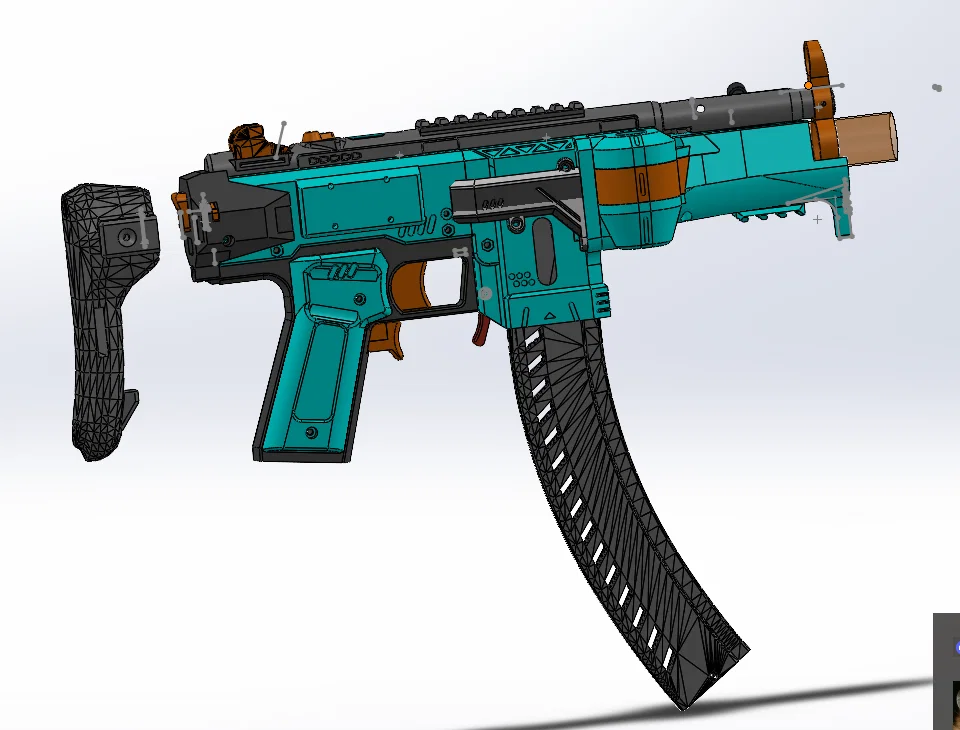

The STEP File:
Biết rồi, trong này có STL. Mình không có STEP và cũng lười hỏi. Nó làm mọi thứ hơi cồng kềnh, nhưng lúc đó mình đang gấp. Nếu bạn muốn STEP, mình sẽ phát hành theo từng part một, vì Solidworks cứ xuất STEP full là file to khủng.

Hardware cần thiết và nguồn mua được ghi trong Parts Accounting.pdf. Vị trí vít sẽ hoạt động gần như một “assembly manual”. Nói chung, có thể thay M3X10 bằng M3x8, vì
không hiểu sao nhiều bộ assortment kit lại không có M3x10.
