Giá đỡ Railcore LGX dùng Mosquito

Cập nhật 21/09/2023: Mình đã cập nhật mẫu với phiên bản V3, sau khoảng một năm mình đã gặp sự cố. Phiên bản V3 đã được gia cố rất nhiều và sẽ hoạt động tốt hơn trong thời gian dài hơn.

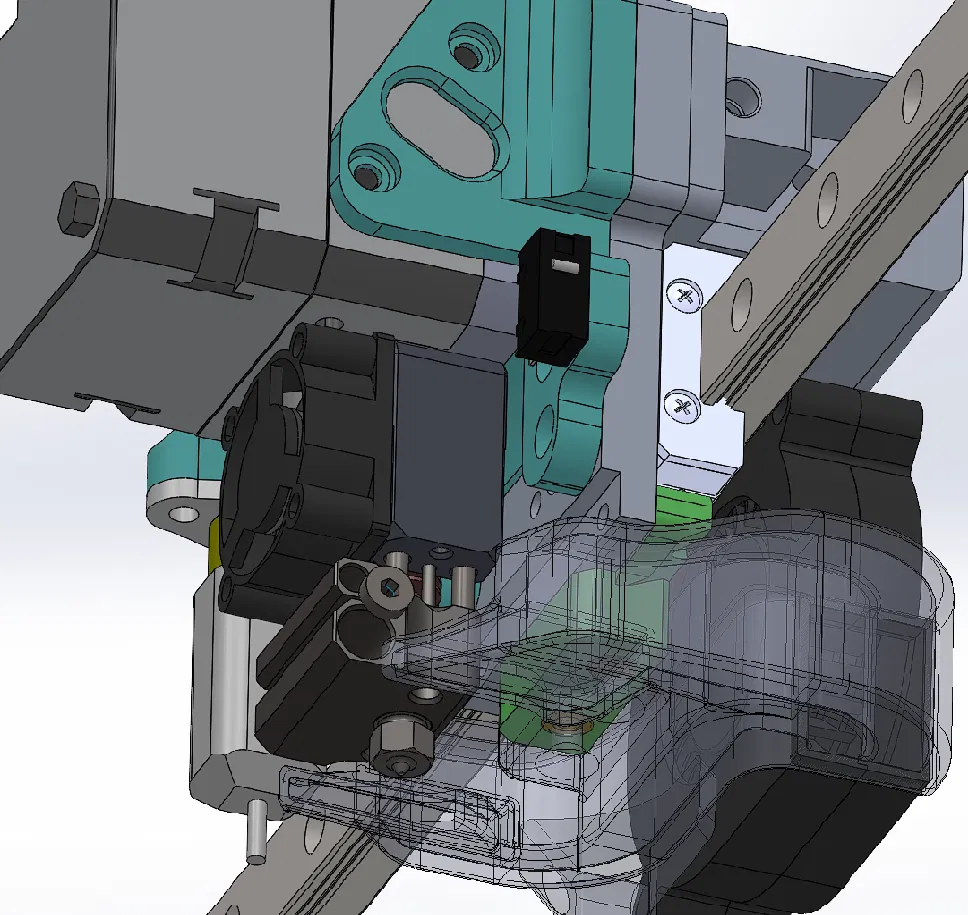

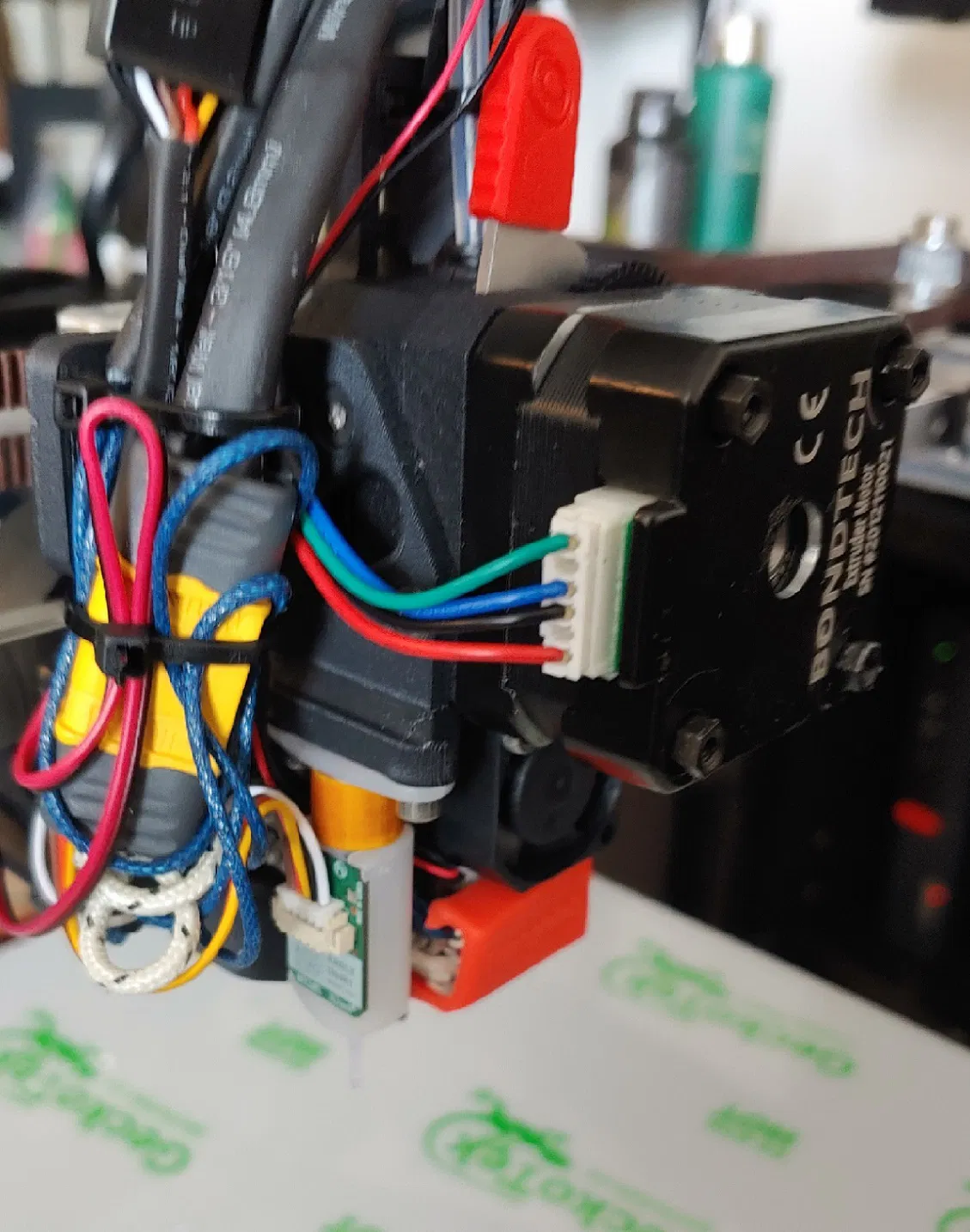

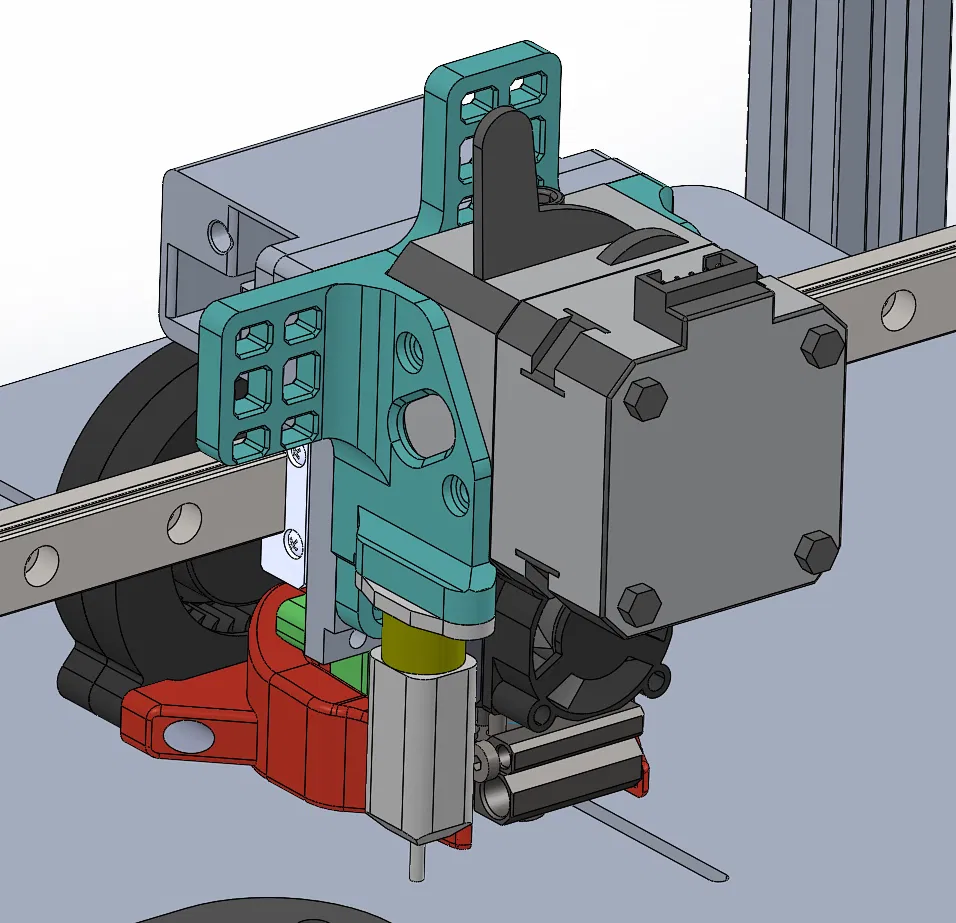

Đây là một bộ gắn cho Bondtech LGX có gắn mosquito cho Railcore. Mục đích là dùng cho tấm Y siêu nhẹ 713Maker Railcore II ZL series để gắn vào. Mình đã đính kèm các tệp .step nếu bạn cần sửa đổi bất cứ điều gì.

Trước khi gắn tấm đế, hãy gắn bộ chặn Y bằng cách đặt 2 con ốc M2 vào các lỗ trên đế. Tiếp theo, dùng 2 con ốc M2x10mm và luồn chúng qua bộ chặn và siết chặt vào các con ốc trong đế (hãy cẩn thận đừng siết quá chặt làm hỏng lỗ ren). Đảm bảo dây nối nằm ở phía dưới đế để không bị kẹp giữa LGX và đế.

Dùng 2 con ốc M3 Heatset và gắn chúng vào các lỗ BL-touch bằng mỏ hàn. Mình dùng www.amazon.com/gp/product/B07NBTCHP1

Dùng 5 con ốc M3x8mm để gắn đế vào tấm nhôm đế (1 lỗ ốc sẽ bị che bởi dây bộ chặn).

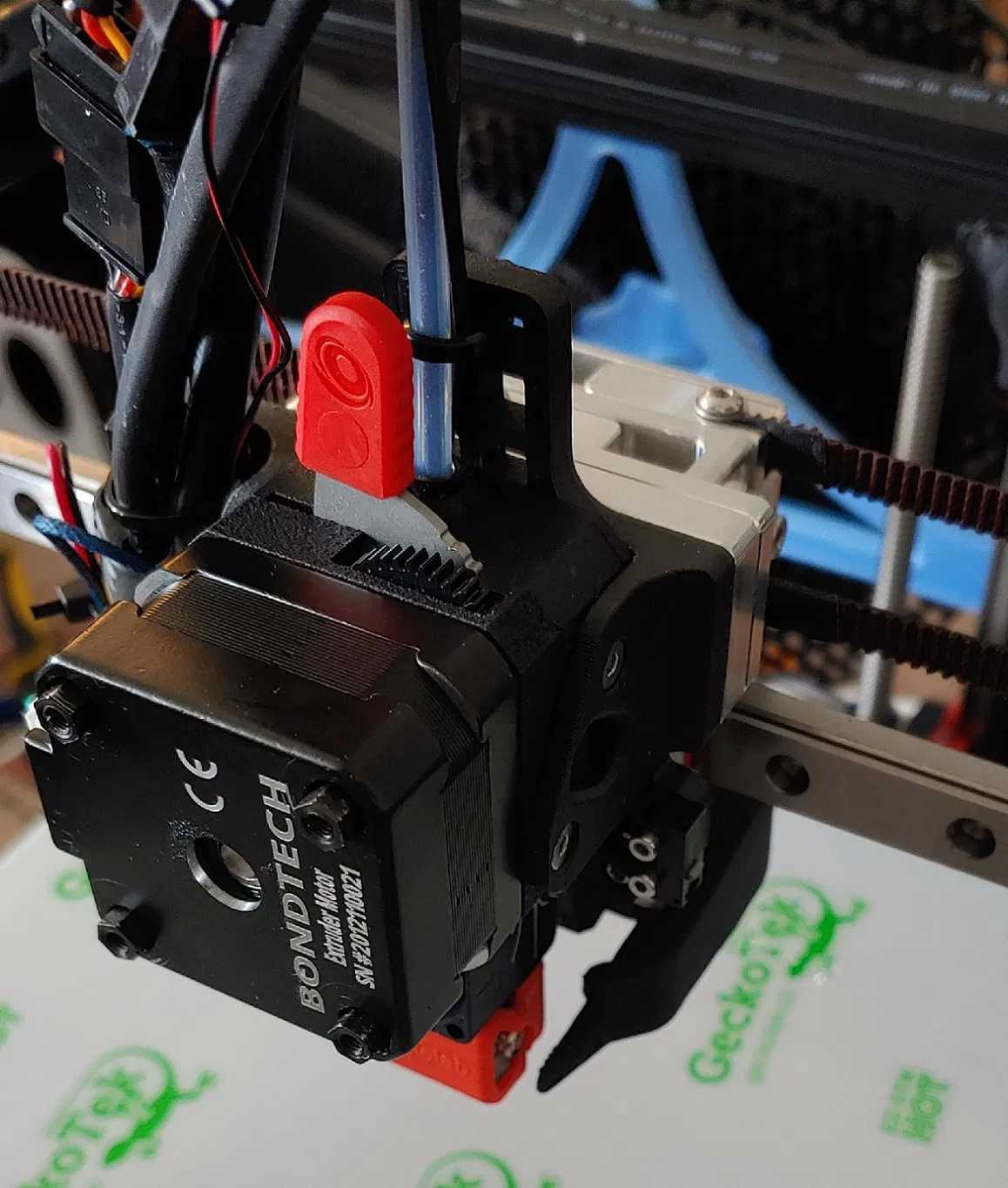

Đặt Bondtech LGX vào đế và dùng 4 con ốc M3x6 để gắn.

Gắn BL-touch bằng 2 con ốc M3x6.

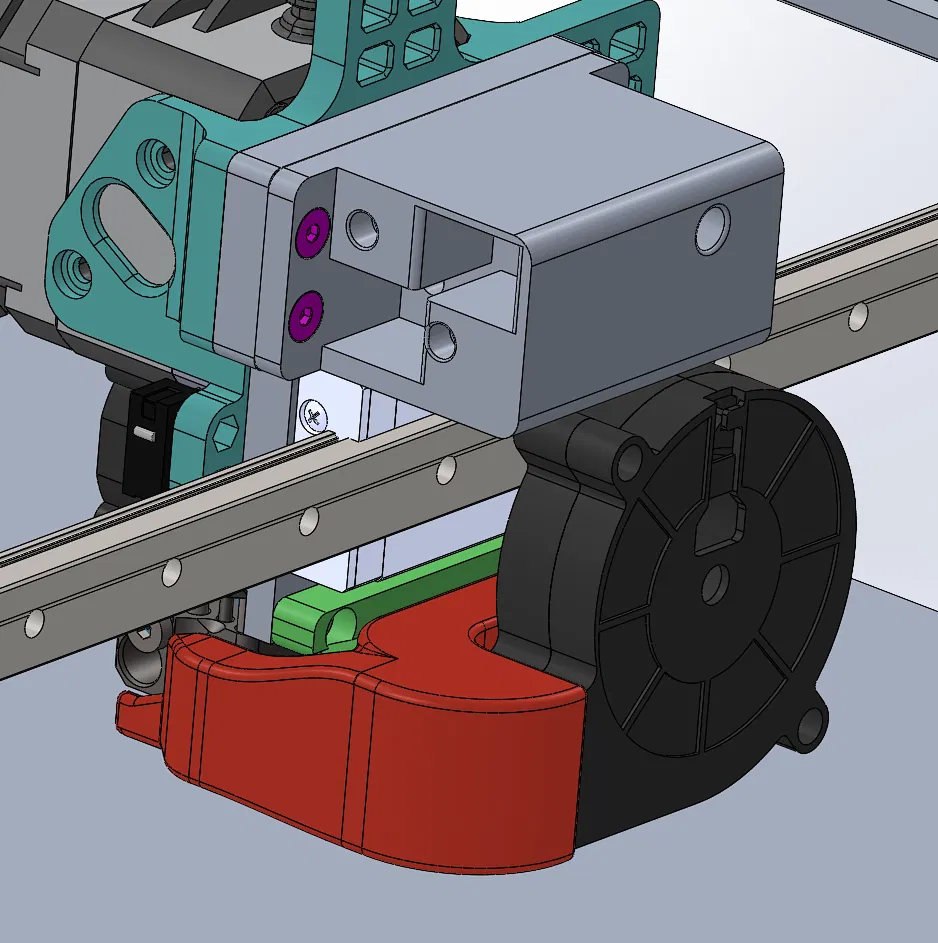

Dùng 2 con ốc M3 Heatset vào đế quạt LGX. Gắn nó vào tấm nhôm đế bằng 2 con ốc M3x8. Cái này đặt ở mặt sau của tấm nhôm đế thay vì mặt trước.

Gắn quạt James Toungue LGX vào đế quạt bằng 2 con ốc M3x6.

Hoàn tất việc đi dây là xong!

Các offset của BL-Touch là: dY = 23.39 dX = -7.13
