Khung gắn 22.5° cho MMU3

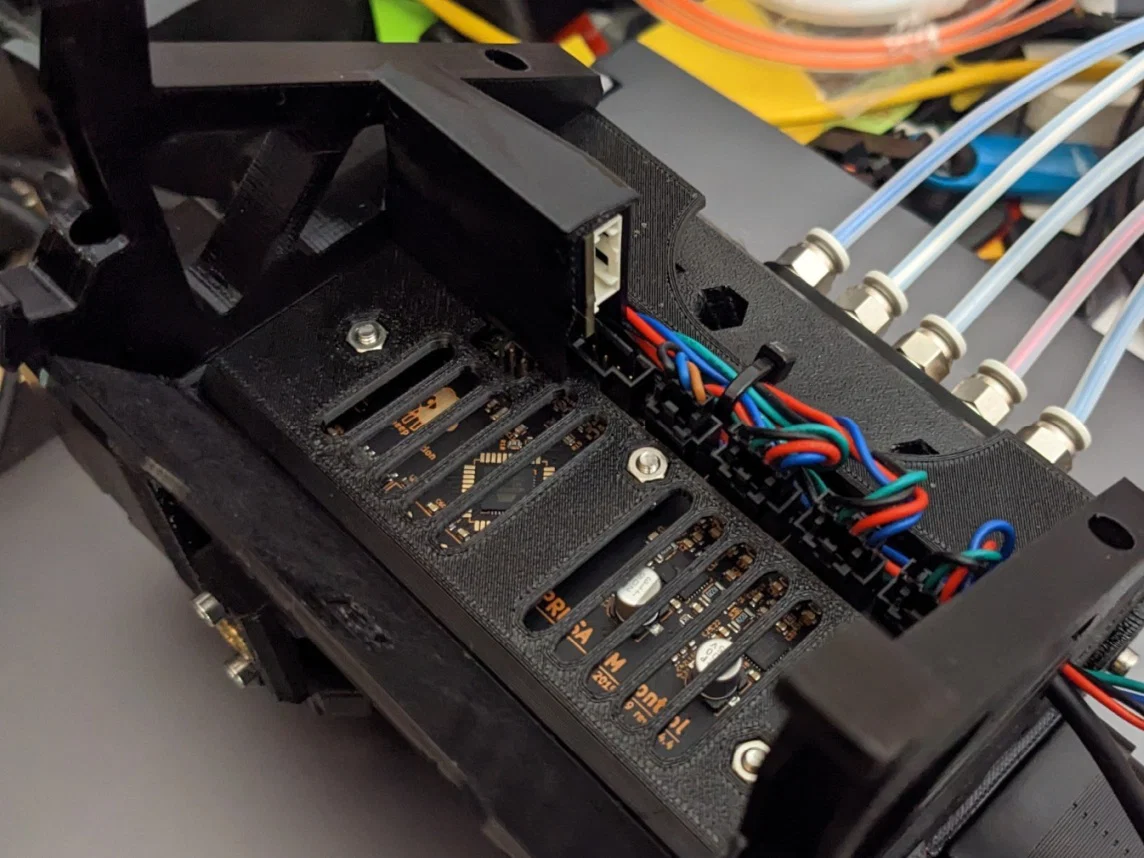

CẬP NHẬT: (25/11/2024) Tôi vừa bổ sung thêm một phiên bản khung gắn bên phải dạng treo dưới có kèm nắp bảo vệ hoàn toàn cho bo mạch PD.

Trước đây, tôi đã tạo ra một bản remix góc 22.5° cho khung MMU2 do nhu cầu sử dụng tủ kệ và cấp sợi từ phía trên. Những bộ khung đó vẫn dùng được cho MMU3, nhưng lại không tương thích với bảng tên (Label plate) của MMU3 hay giá đỡ bảng điều khiển treo dưới (Underslung control panel) tuyệt vời của universaljoint.

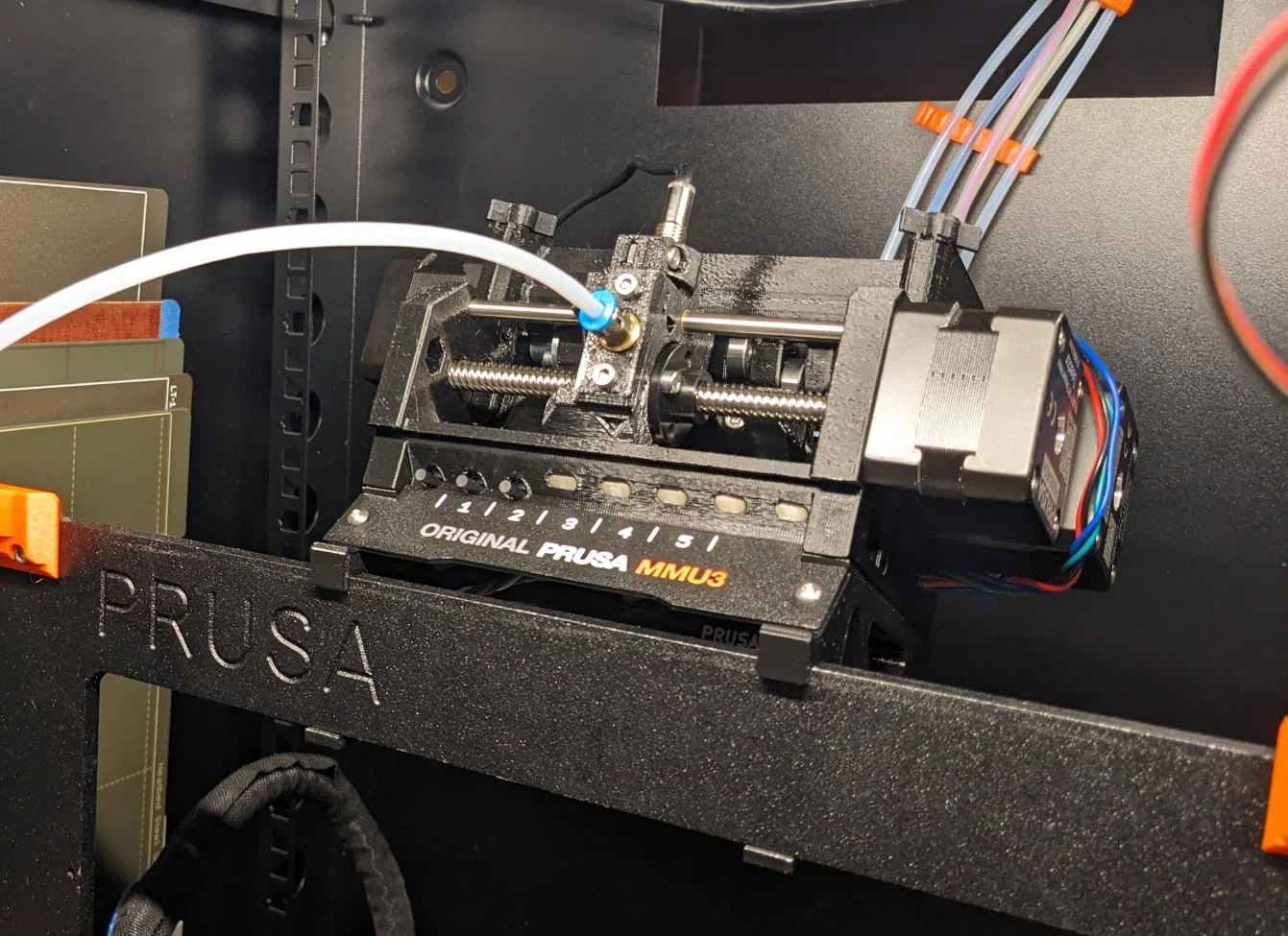

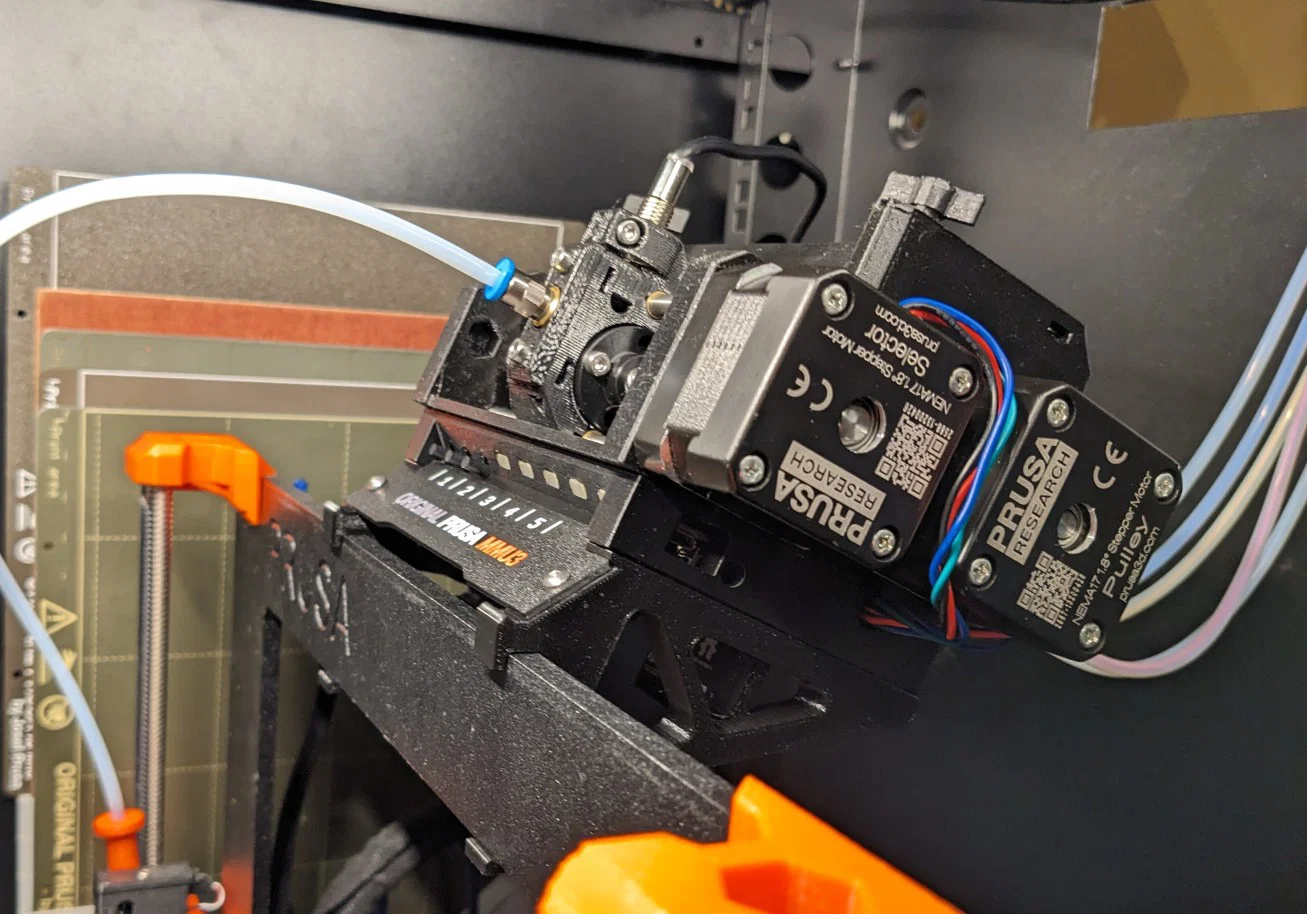

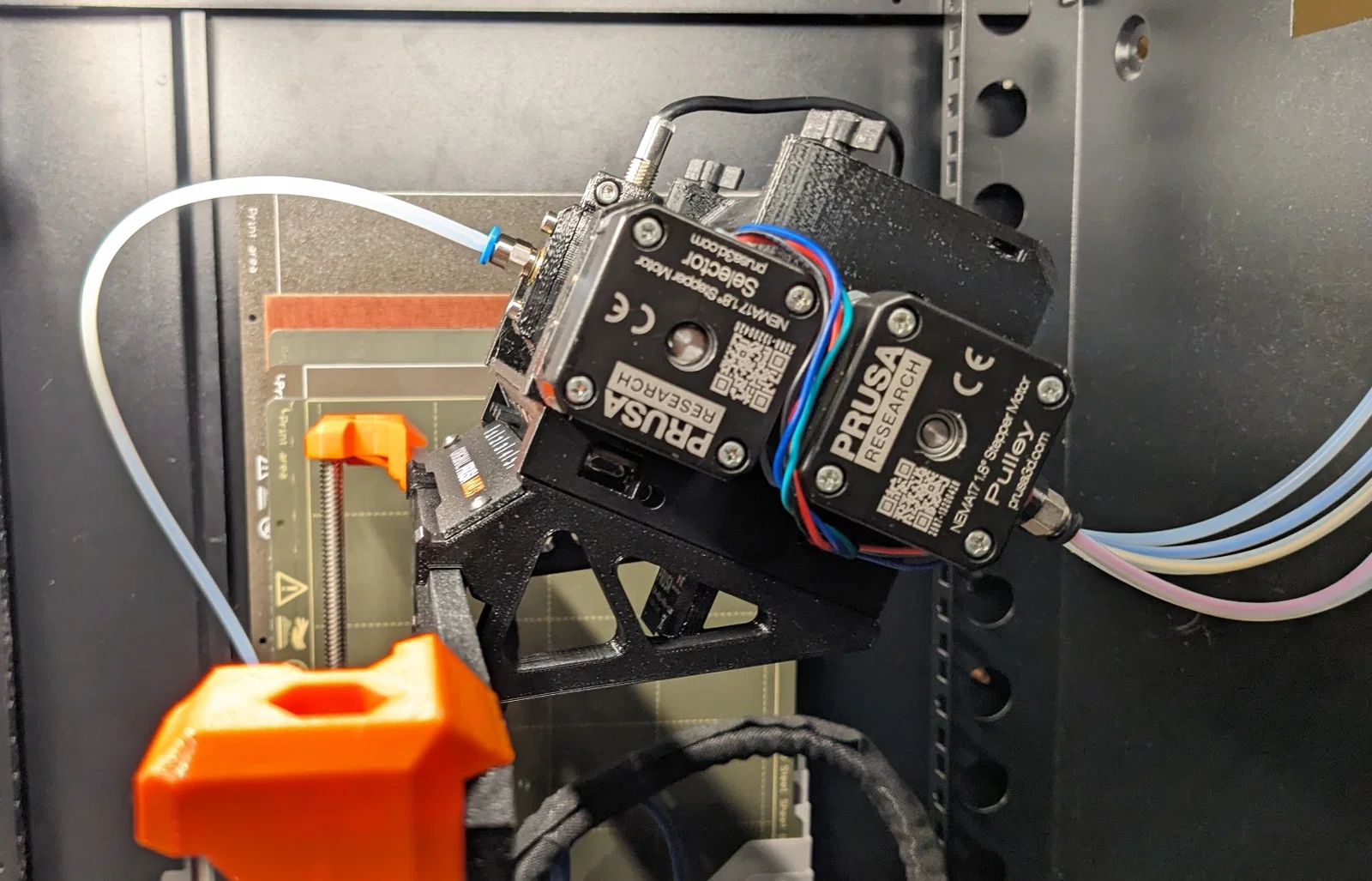

Bản remix này cung cấp bộ khung gắn góc 22.5° dành cho MMU3 có sử dụng kèm bảng tên.

Có tổng cộng 3 tệp mô hình. MMU3-22.5 có thể dùng cho cả hai bên nếu bạn không lắp bảng điều khiển treo dưới.

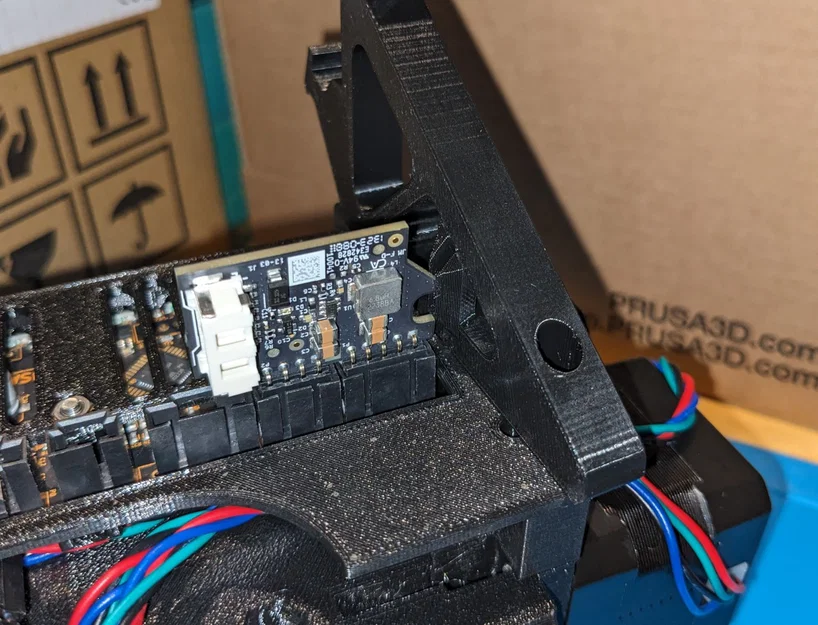

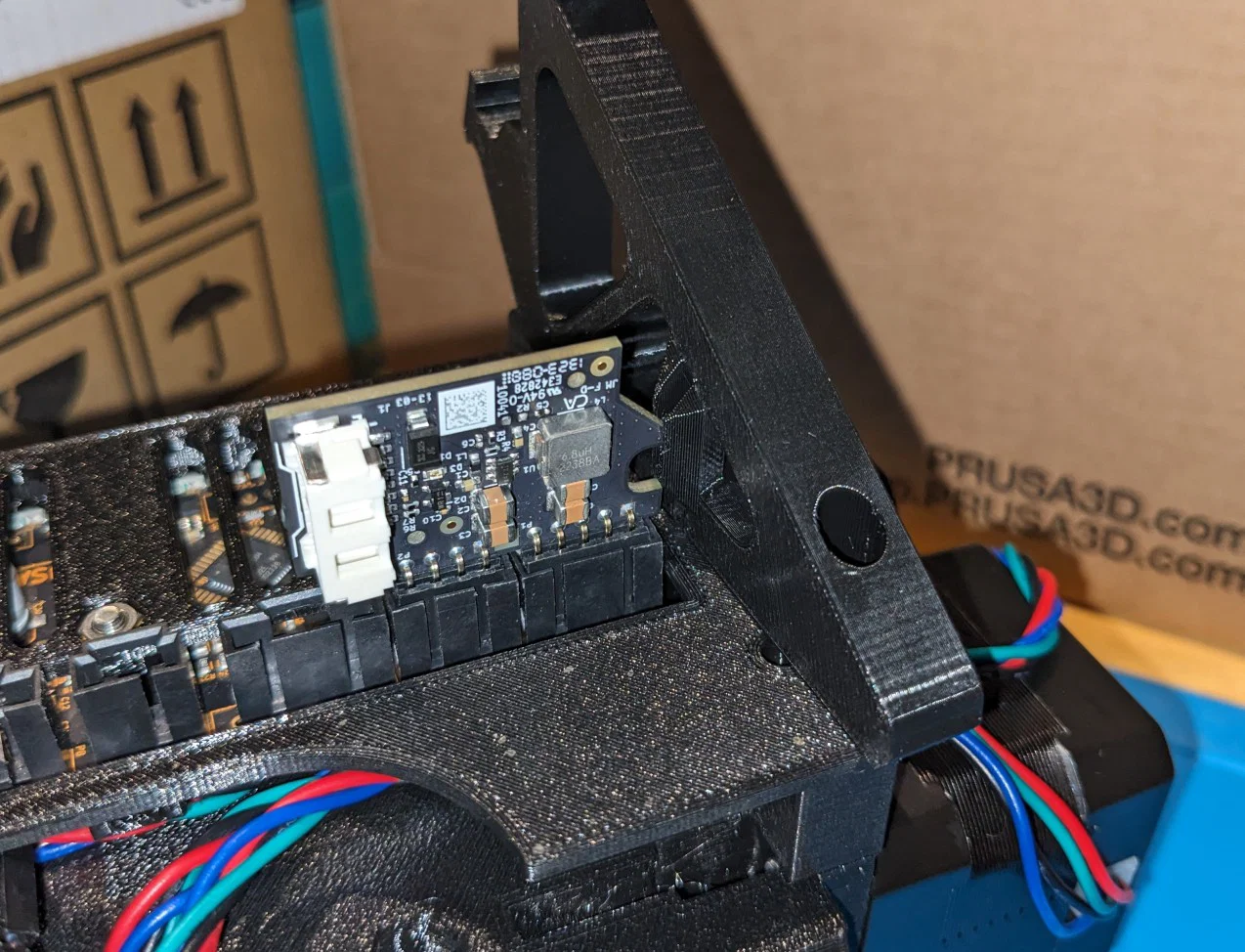

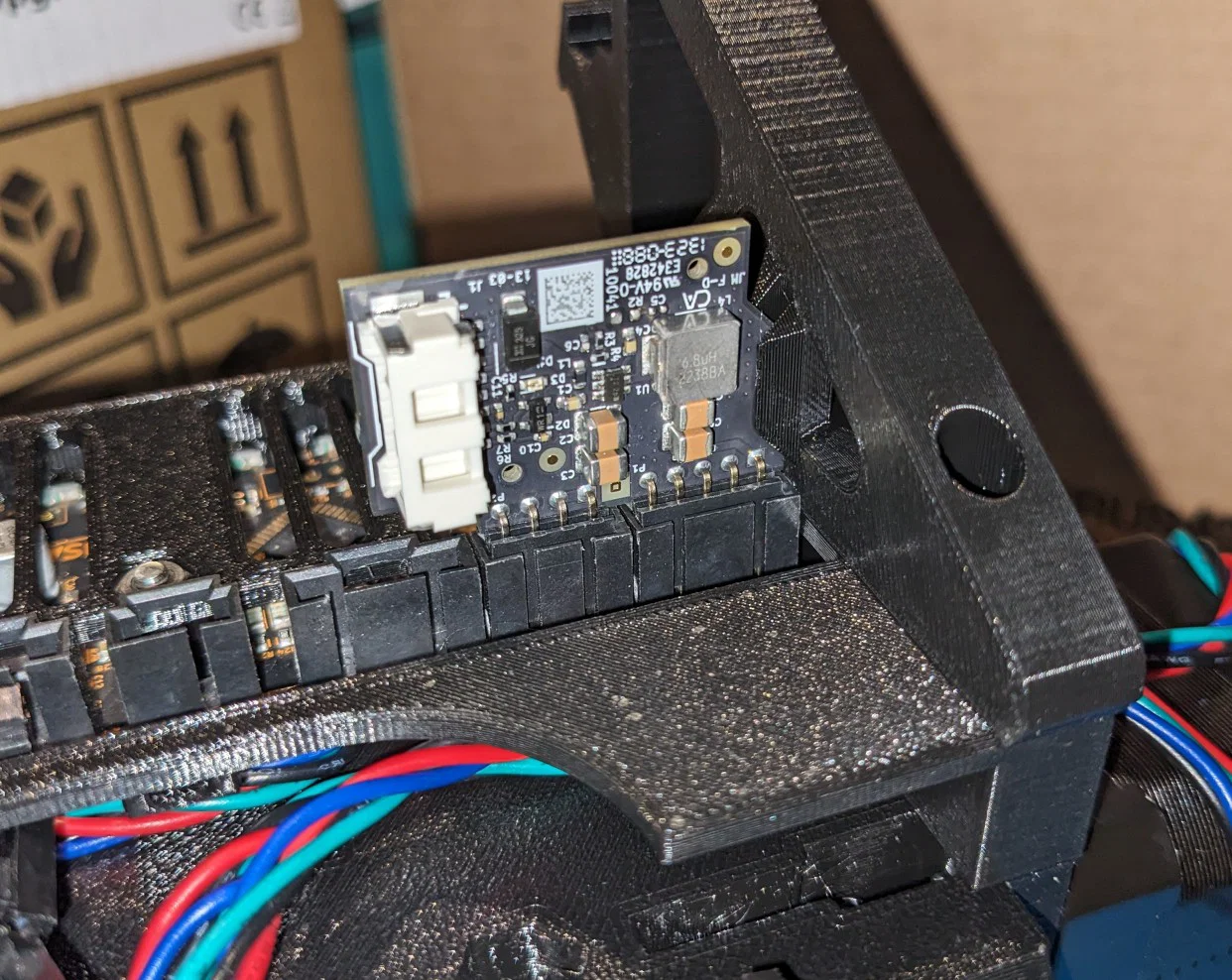

Nếu bạn có sử dụng bảng điều khiển treo dưới giống tôi, thì khung gắn bên trái và bên phải sẽ khác nhau. MU3-22.5-under-R được thiết kế với một khe rãnh để lắp và giữ bo mạch mở rộng PD. Khi lắp khung bên phải, hãy đảm bảo lắp bo mạch PD trước, sau đó trượt khung vào từ bên cạnh sao cho khớp với bo mạch. Khi đã đẩy chặt vào, các lỗ bắt vít trên khung sẽ thẳng hàng với vỏ của bảng điều khiển treo dưới, đồng thời khung cũng đóng vai trò là giá đỡ hỗ trợ thêm cho bo mạch PD.

Không có phiên bản kèm công tắc nguồn vì MMU3 hiện đã có thể bật tắt thông qua cài đặt trong menu.

Nếu bạn không cần dùng bảng tên MMU3 và cũng không sử dụng bảng điều khiển treo dưới, bạn có thể dùng mẫu khung gắn MMU 22.5 độ cũ của tôi vẫn rất tốt.
