Bảng gắn công tắc Philips Hue Tap dial cho công tắc hiện có

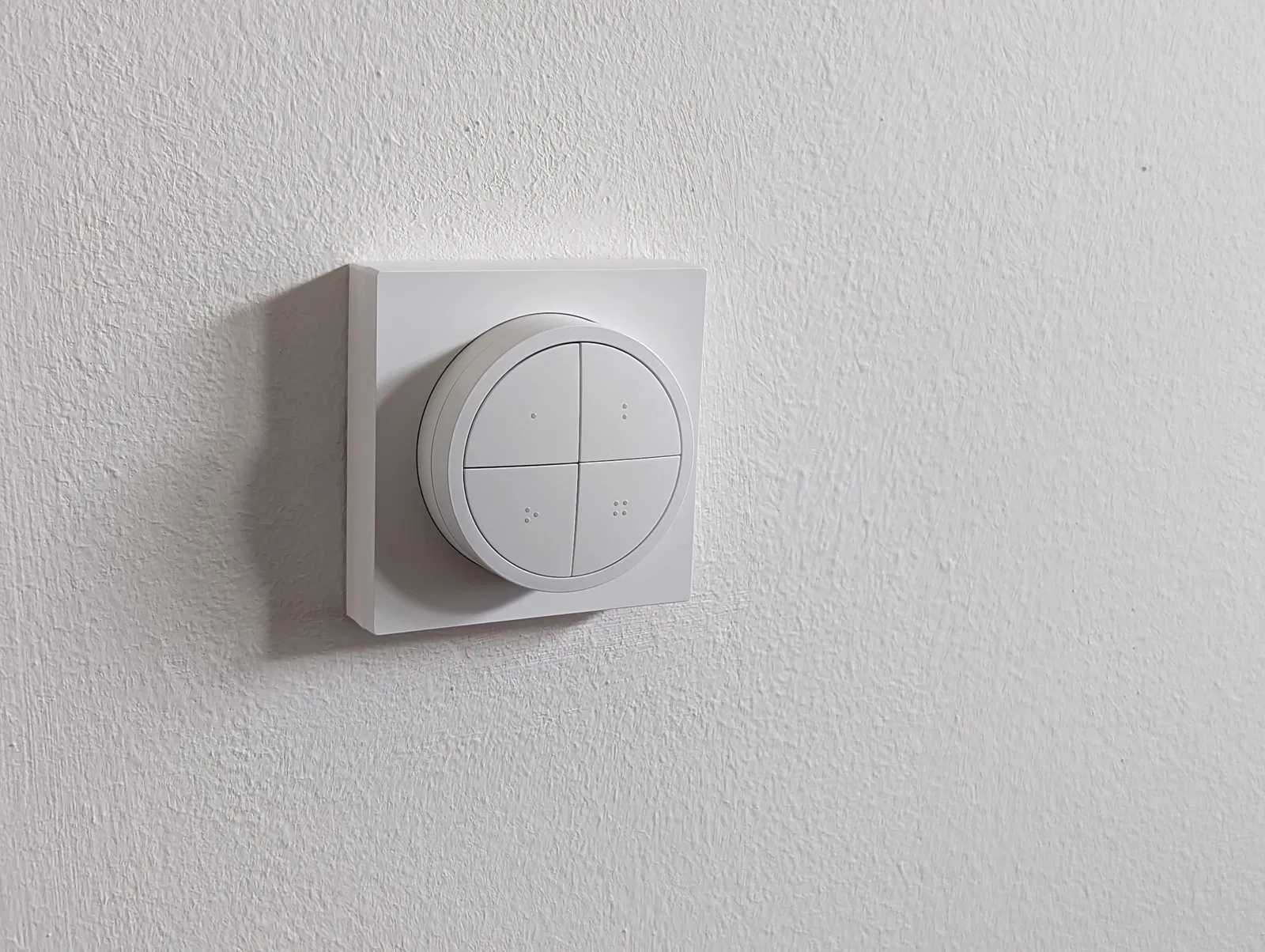

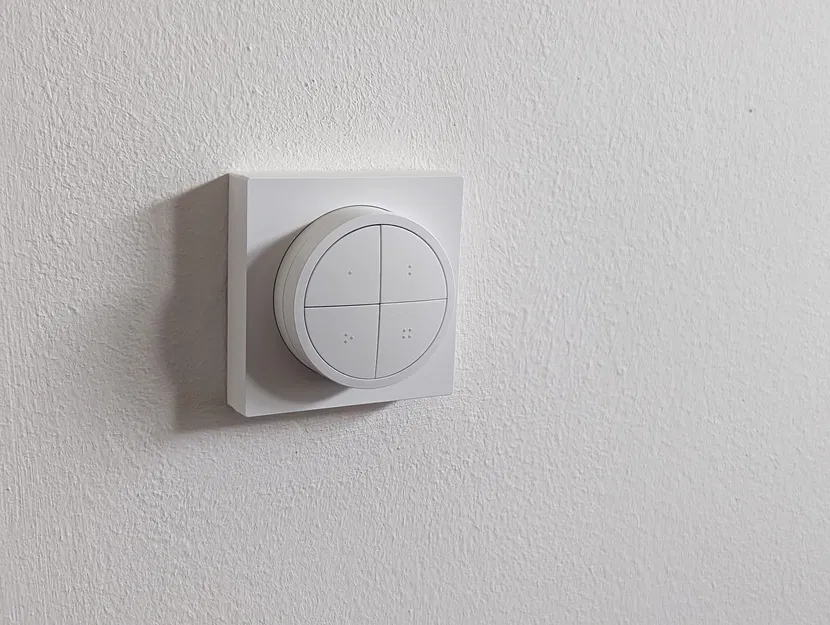

Bảng lưng để lắp đặt công tắc điều chỉnh Philips Hue Tap ở trên một công tắc đèn hiện có (NL) theo cách mà cơ chế công tắc gốc vẫn có thể truy cập được (mặc dù không có vỏ nhựa của nó).

Các giải pháp tương tự (có sẵn trên thị trường) tồn tại cho các công tắc Hue khác (ví dụ: Công tắc Dimmer Hue) và cho công tắc đèn UK. Tôi không tìm thấy bất kỳ cái nào phù hợp với công tắc đèn của tôi...

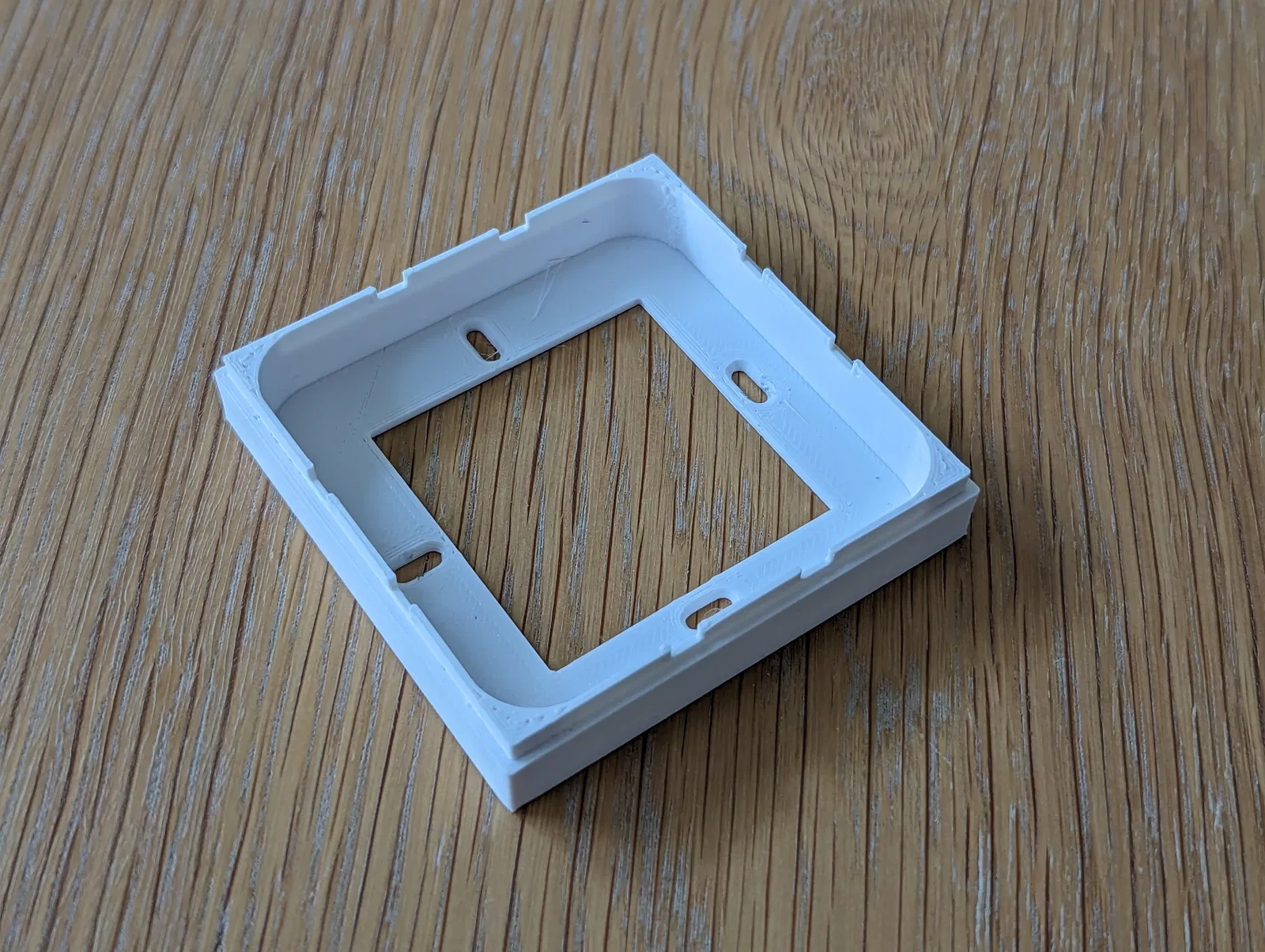

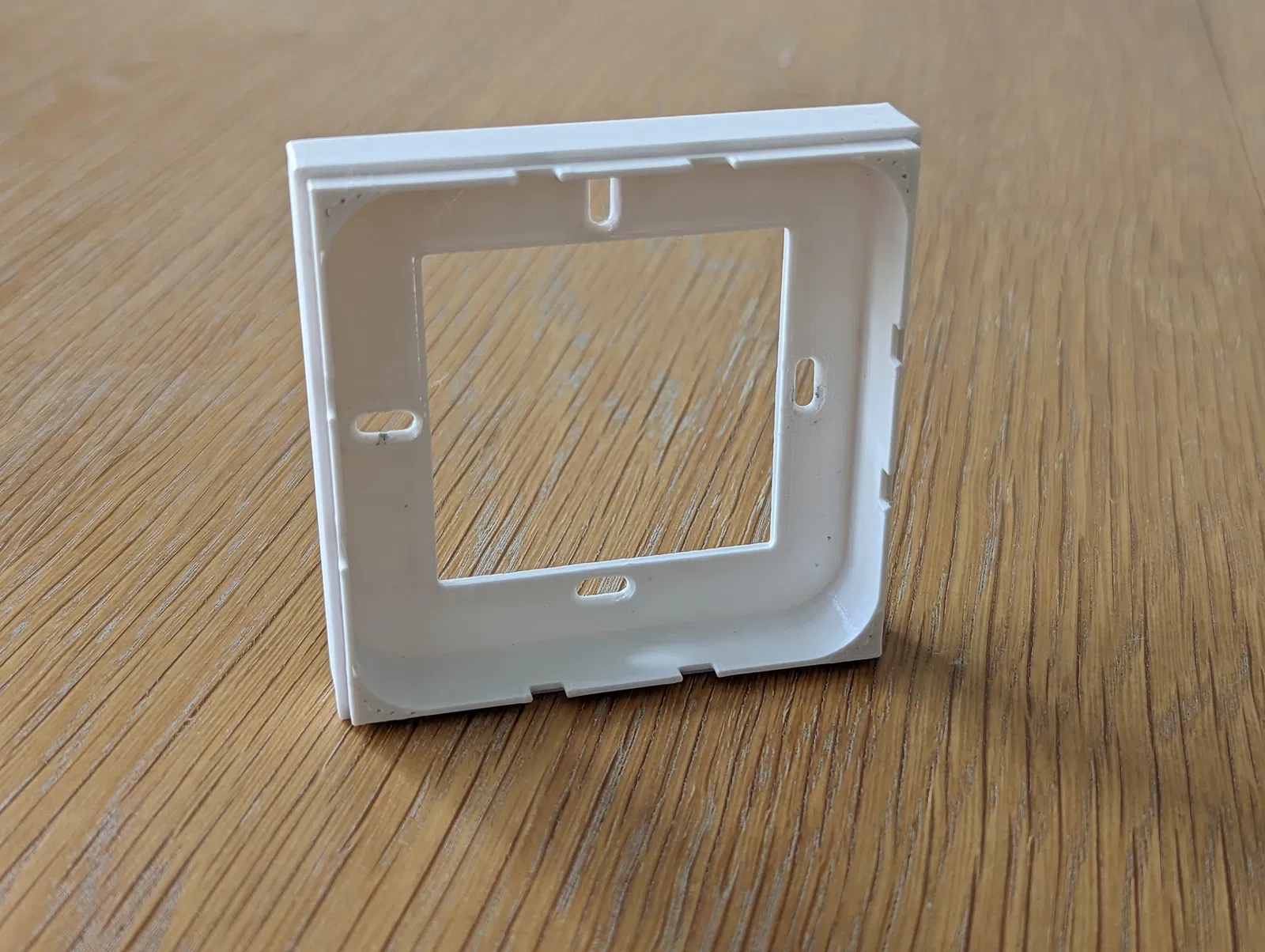

Bố cục bảng lưng (tức là, kích thước và vị trí ốc vít) giống hệt như bảng lưng đi kèm với công tắc điều chỉnh Hue Tap – ngoại trừ phần cắt ở giữa và độ sâu tăng lên, cả hai đều để phù hợp với cơ chế công tắc đèn phía sau công tắc điều chỉnh Hue Tap.

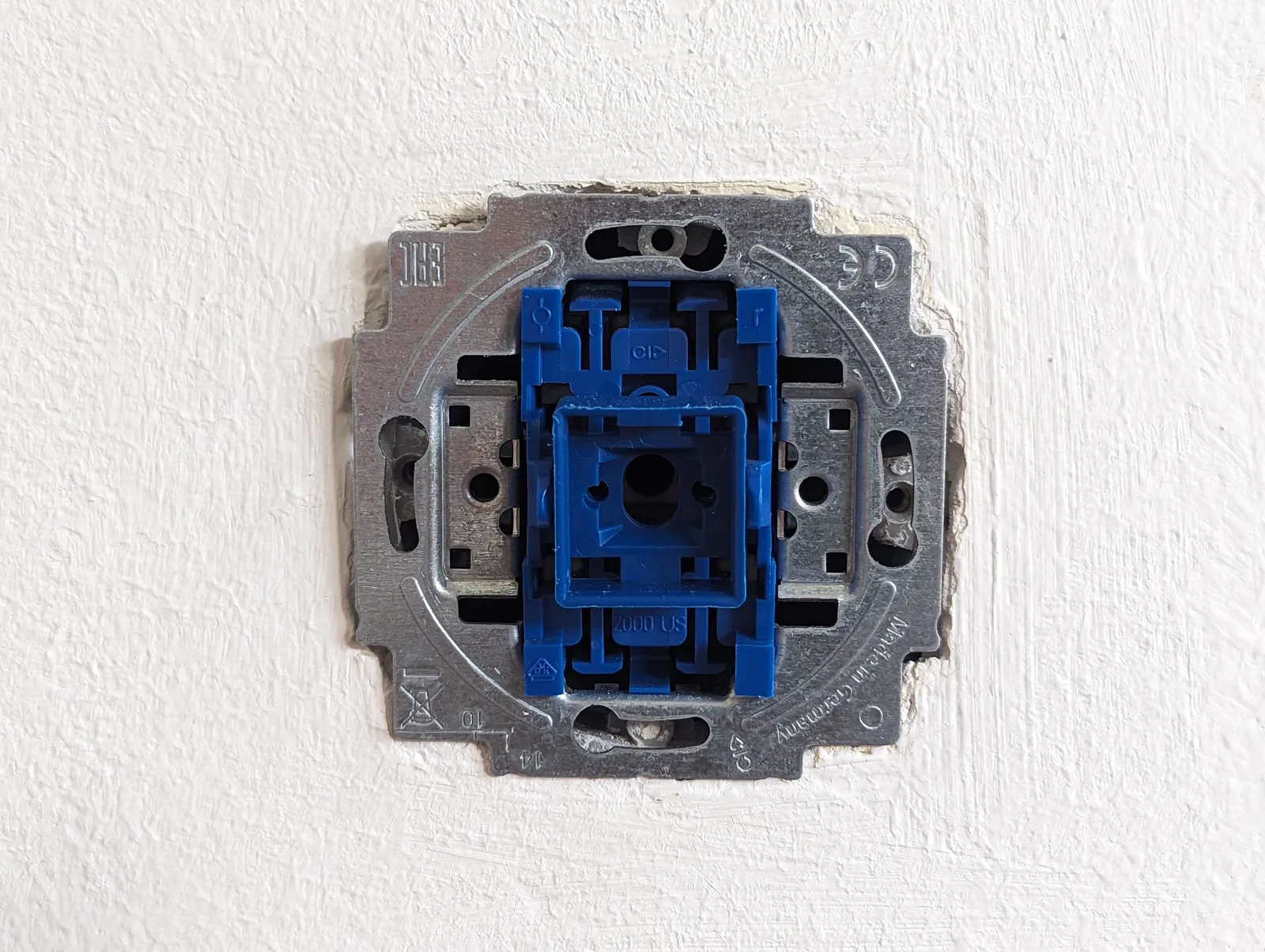

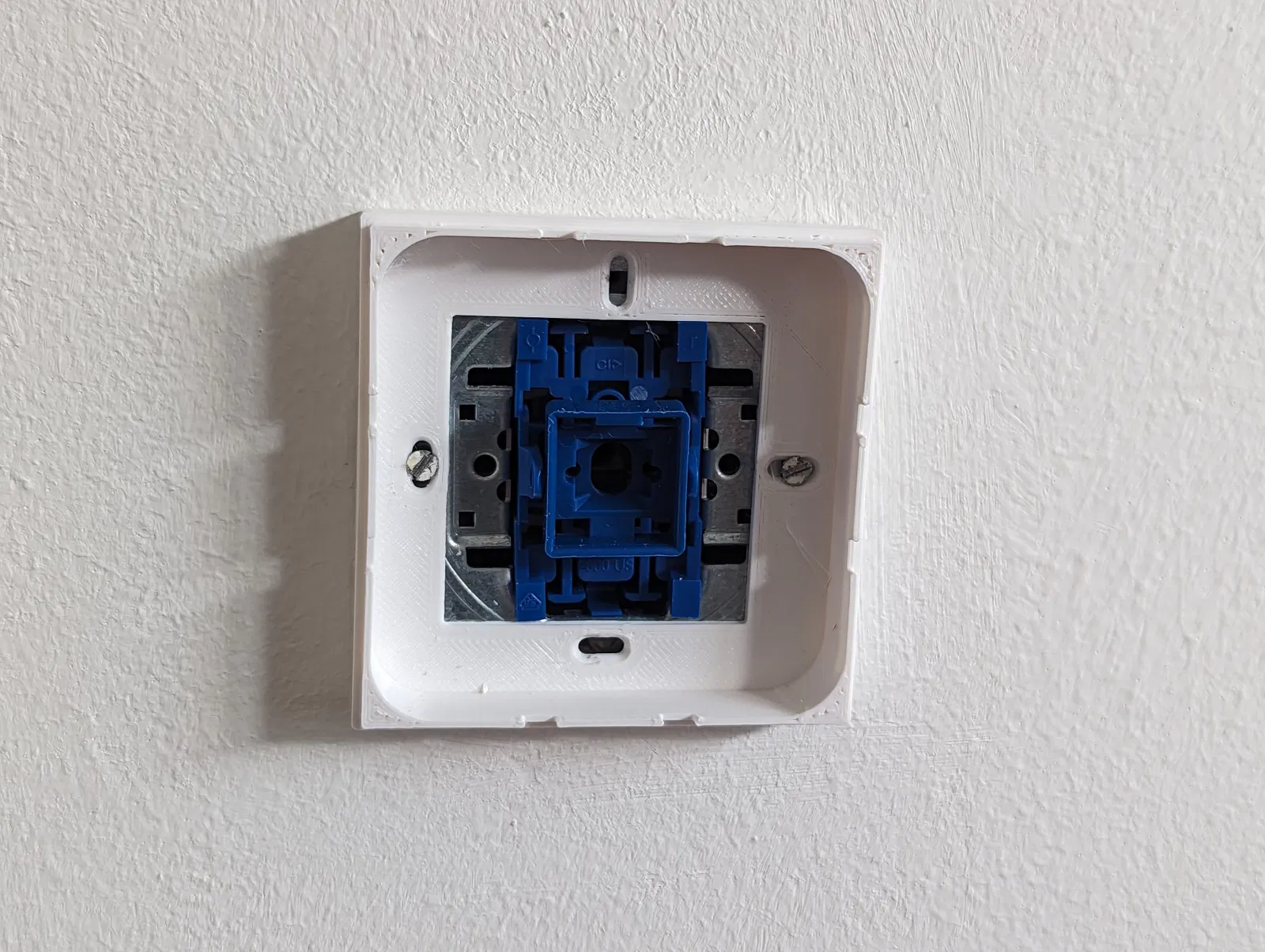

Công tắc đèn trong các bức ảnh là một chiếc Busch-Jaeger (Busch-Duro 2000 SI) mà tôi giả định là một công tắc khá tiêu chuẩn (ít nhất ở NL/DE; có thể trên hầu hết châu Âu đại lục?)...

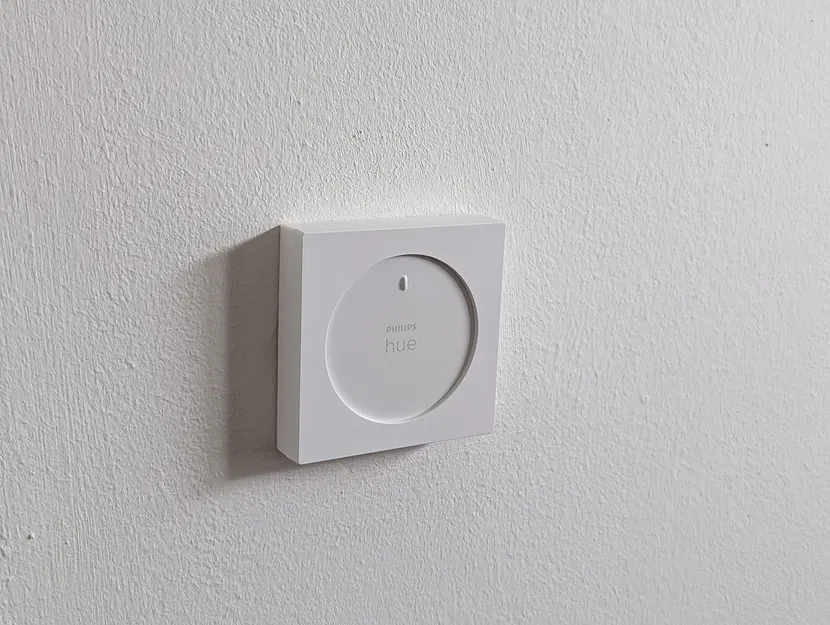

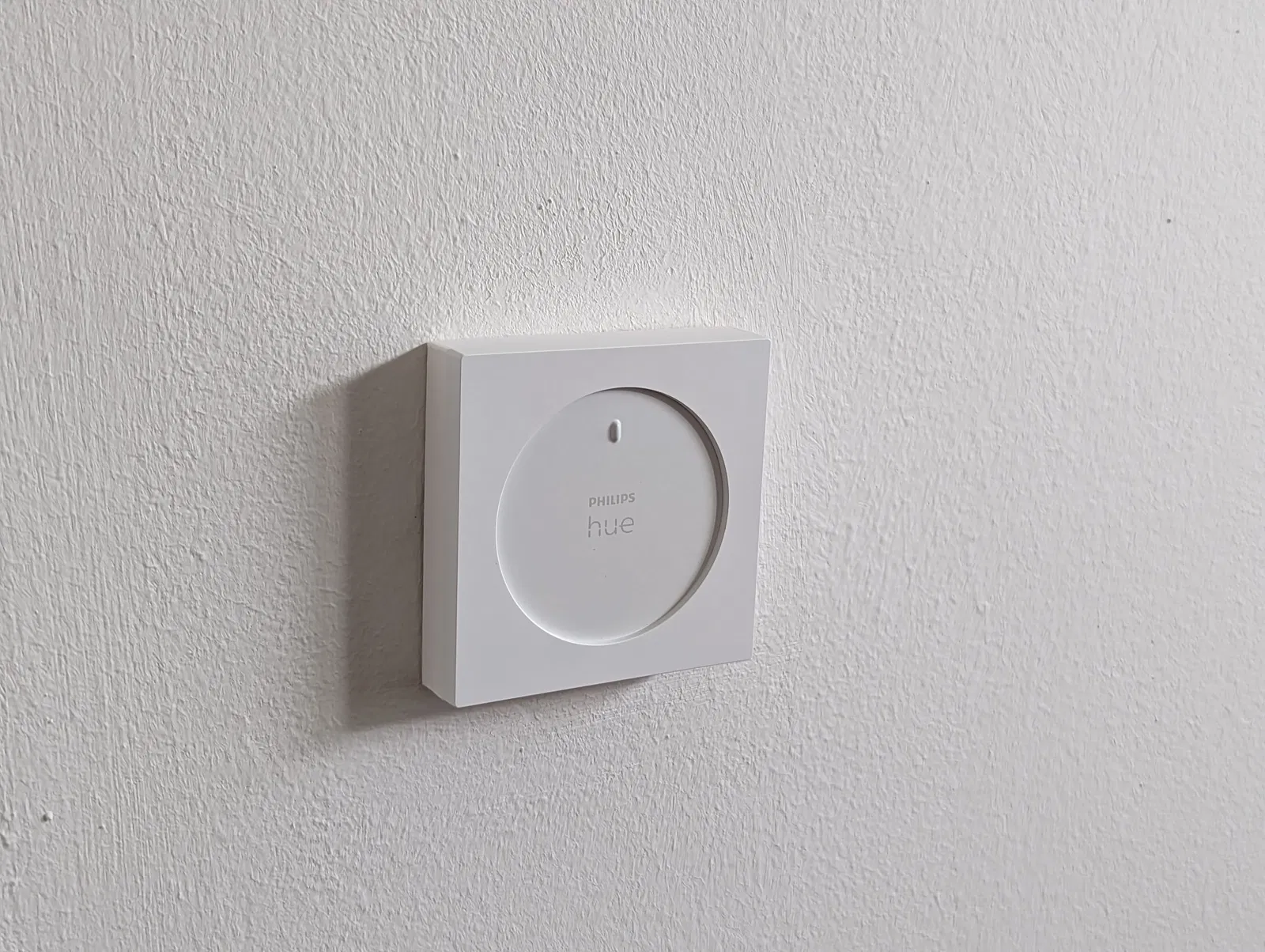

Bảng mặt trước gắn vào bảng lưng in 3D giống như với bảng gốc. Bạn có thể dễ dàng nâng nó ra từ phần cắt nhỏ ở dưới cùng trong trường hợp bạn cần truy cập vào cơ chế công tắc đèn vật lý.

Tệp G-code/3MF được cung cấp (Prusa MINI+) in bằng PETG với vòi phun 0,60 mm và chiều cao lớp 0,20 mm. Nó sử dụng 4 đường viền và 0% độ đầy.

Đây là một mô hình đơn giản; các vòi phun, chiều cao lớp khác, v.v. cũng sẽ hoạt động tốt. Mô hình cũng có thể được in bằng PLA; các phần vẫn gắn kết đúng cách. Tôi đã chọn PETG vì nó có vẻ là một lựa chọn tốt hơn/an toàn hơn liên quan đến các đặc tính cơ học xung quanh điện (tức là, khả năng chống cháy).

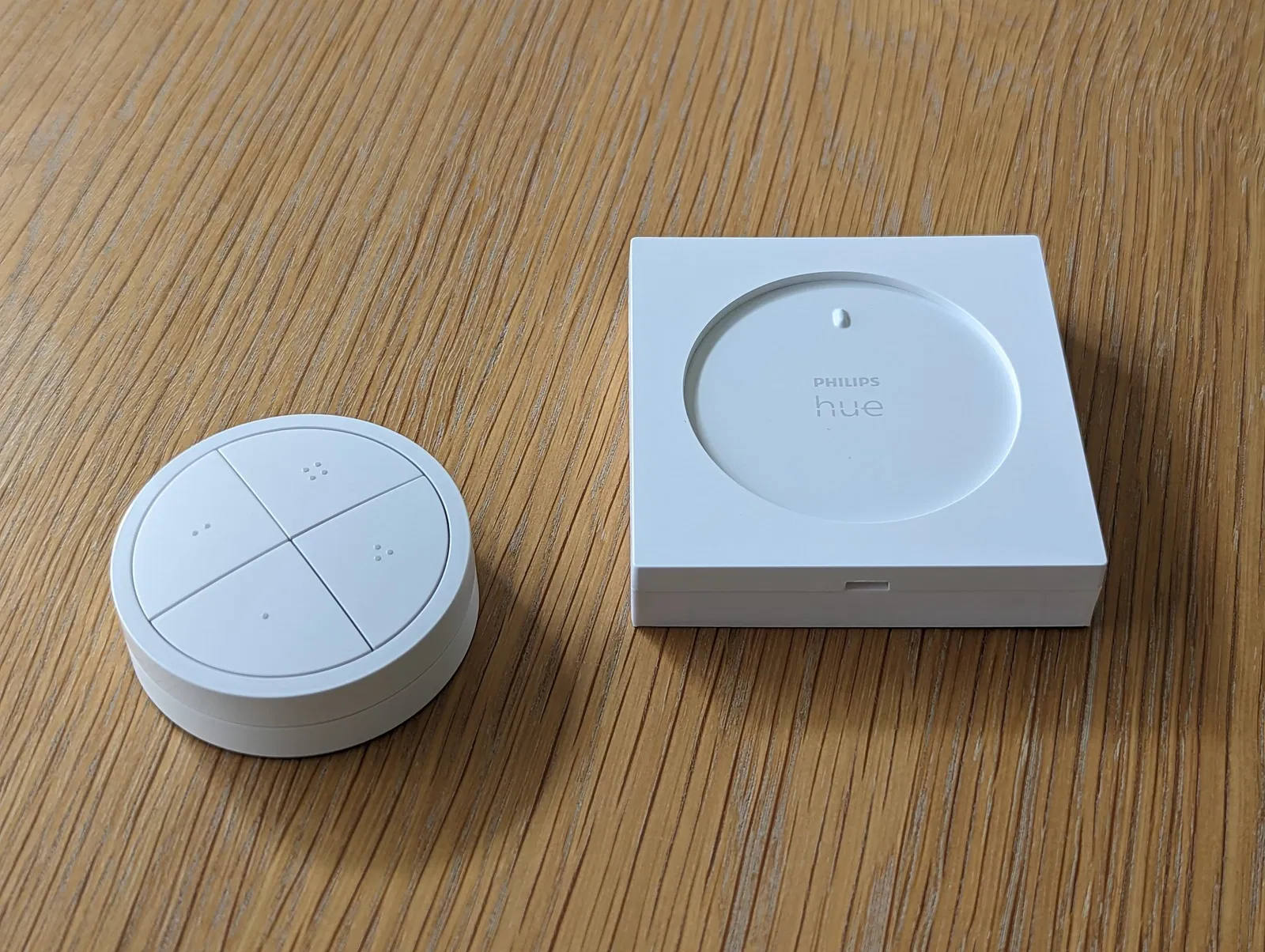

Sợi nhựa được sử dụng trong các bức ảnh là Prusament PETG màu Trắng Tín hiệu (RAL 9003). Màu sắc gần với (nhưng không hoàn toàn trùng khớp với) màu của công tắc điều chỉnh Hue Tap màu trắng.
