Nắp cống 8 inch cho gara với thiết kế viền lõm

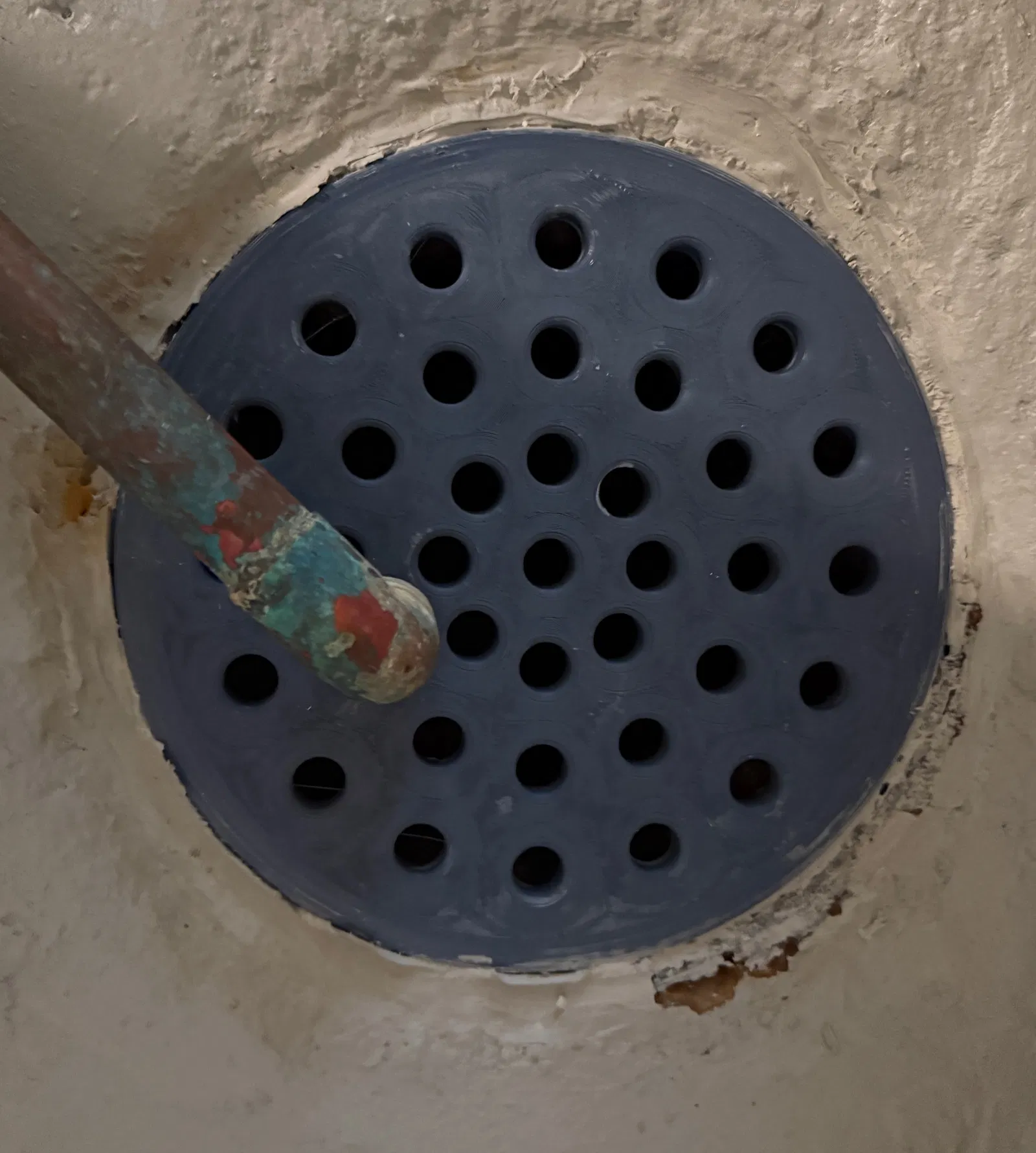

Mình đã cải tiến mẫu nắp cống 8 inch cho gara với phần viền lõm giúp khớp chặt hơn. Thiết kế còn có các chi tiết vát cạnh và bo tròn để hỗ trợ thoát nước tối ưu. Mẫu này có thể in dễ dàng với các bước thiết kế đơn giản trên Fusion 360.
Mô tả
Mình đã thiết kế lại mẫu này với phần rãnh khoét lõm ở đáy để khớp vừa vặn hơn với miệng cống 8 inch của mình. Ngoài ra, mình có thêm vát cạnh (chamfer) ở dưới để nắp cống nằm cố định và bo tròn (fillet) ở trên để thoát nước tốt hơn. Mẫu này khá dễ để tự vẽ trên Fusion 360: bắt đầu bằng một vòng tròn 8 inch, sau đó thêm các vòng tròn phụ tại đường kính 2, 4 và 6 inch. Bạn đặt các lỗ 1/2 inch trên mỗi vòng tròn rồi nhân bản lỗ cắt này xung quanh, cuối cùng là thêm vát cạnh và bo tròn các góc. Bạn có thể in theo cả hai chiều. Nếu đặt mặt hướng lên trên thì cần dùng thêm support. Ngược lại, nếu úp mặt xuống thì in sẽ ổn mà không cần support.
