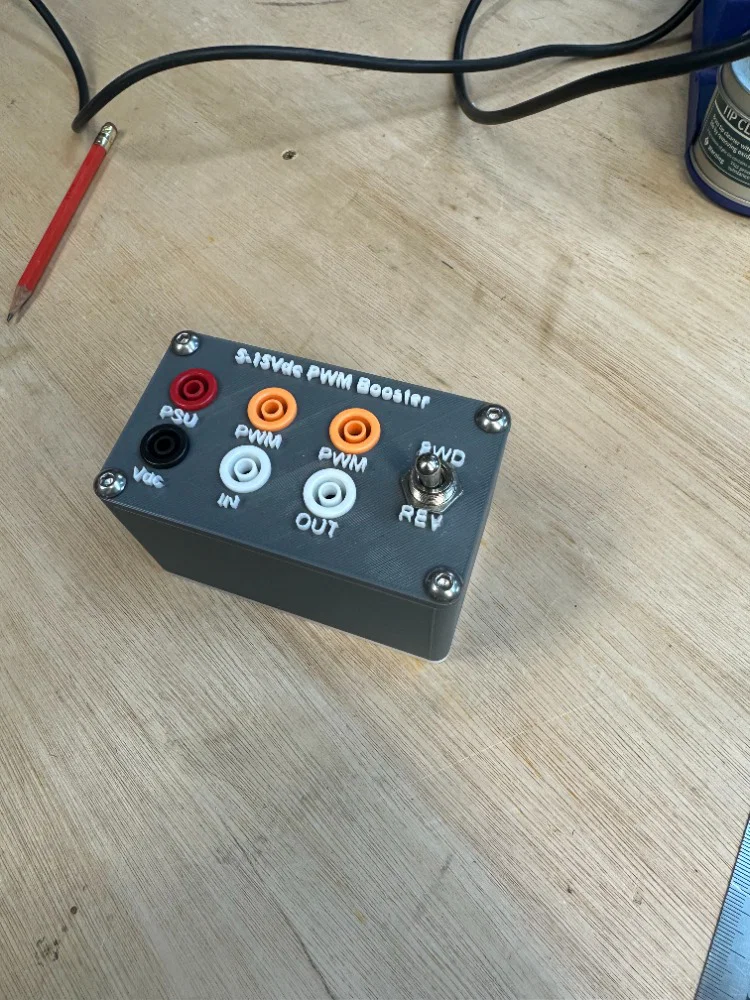

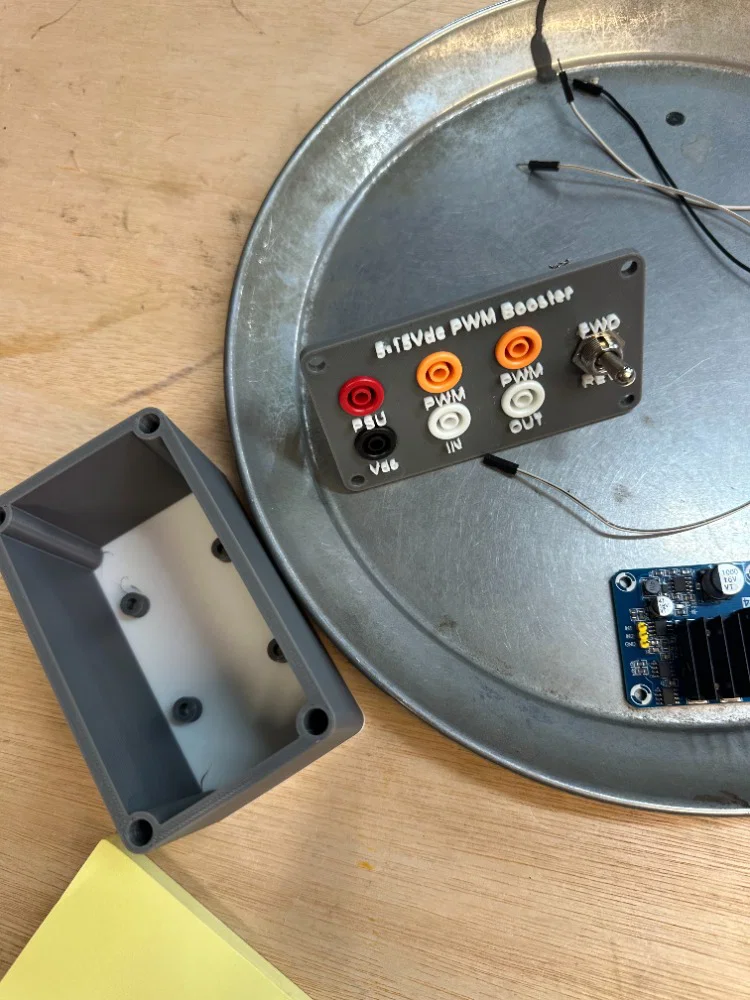

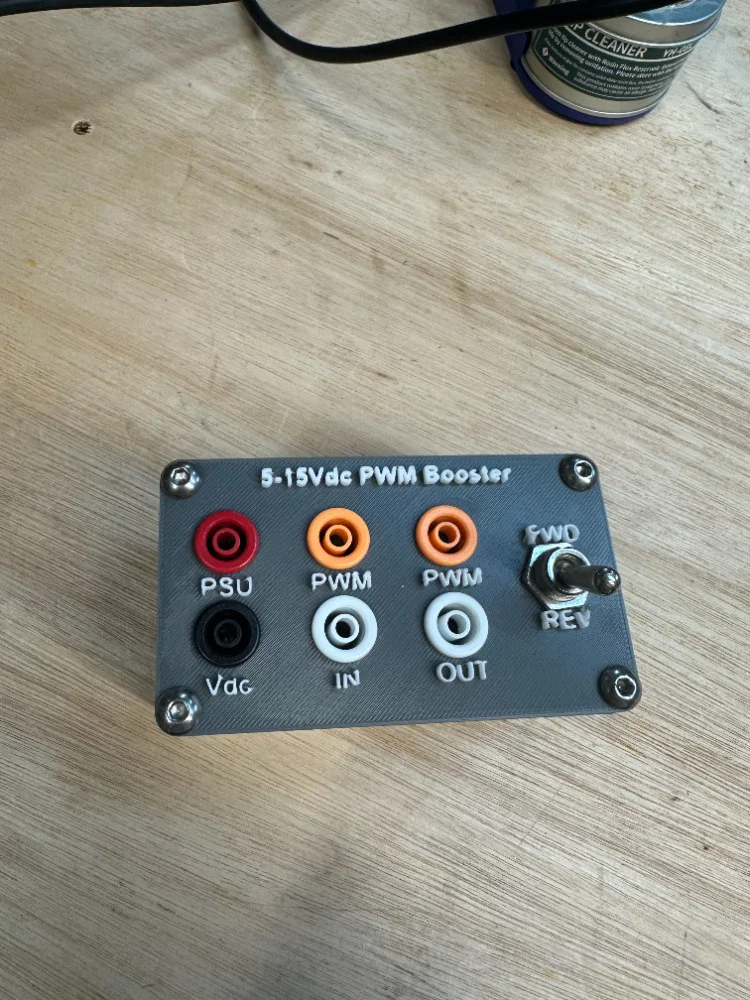

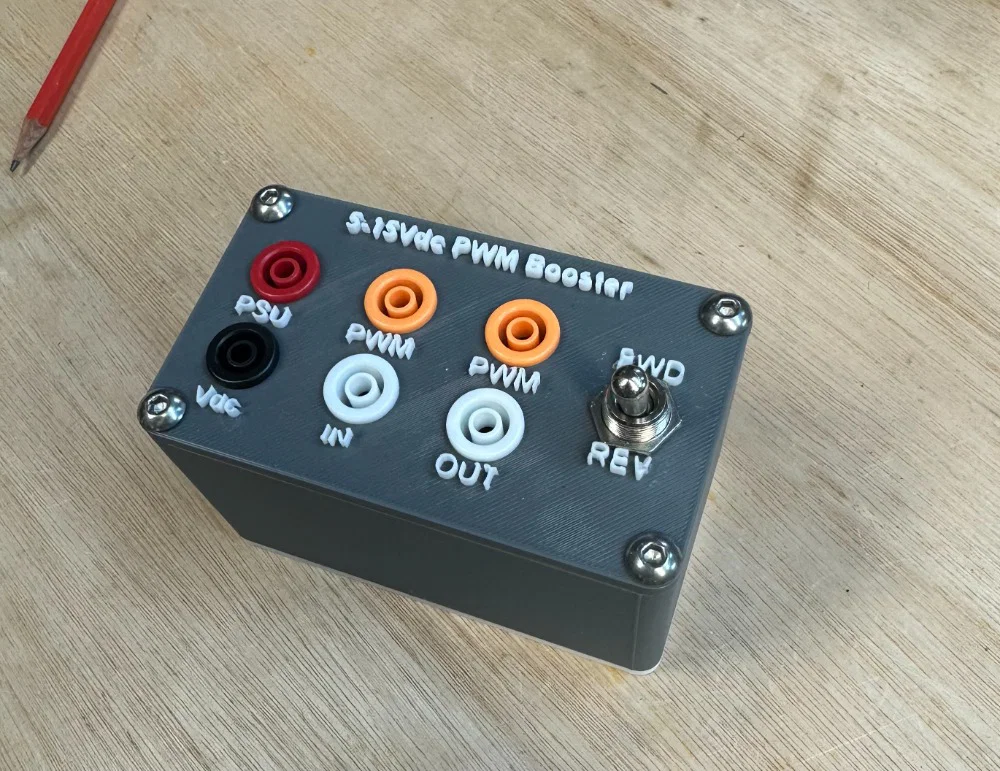

Bộ khuếch đại tín hiệu PWM
Giải pháp đơn giản để tăng cường sức mạnh cho tín hiệu PWM từ máy phát tín hiệu của bạn. Dự án này sử dụng mạch H-bridge giá rẻ để điều khiển các thiết bị tải lớn, kèm hướng dẫn chi tiết về linh kiện bảo vệ để đảm bảo an toàn cho mạch điện.
Mô tả
Bộ khuếch đại tín hiệu PWM.
Trong quá trình thử nghiệm hoặc thiết kế, đôi khi bạn sẽ thấy rất tiện nếu máy phát tín hiệu của mình có thể tạo ra một tín hiệu PWM đủ mạnh để điều khiển các thiết bị có tải lớn.

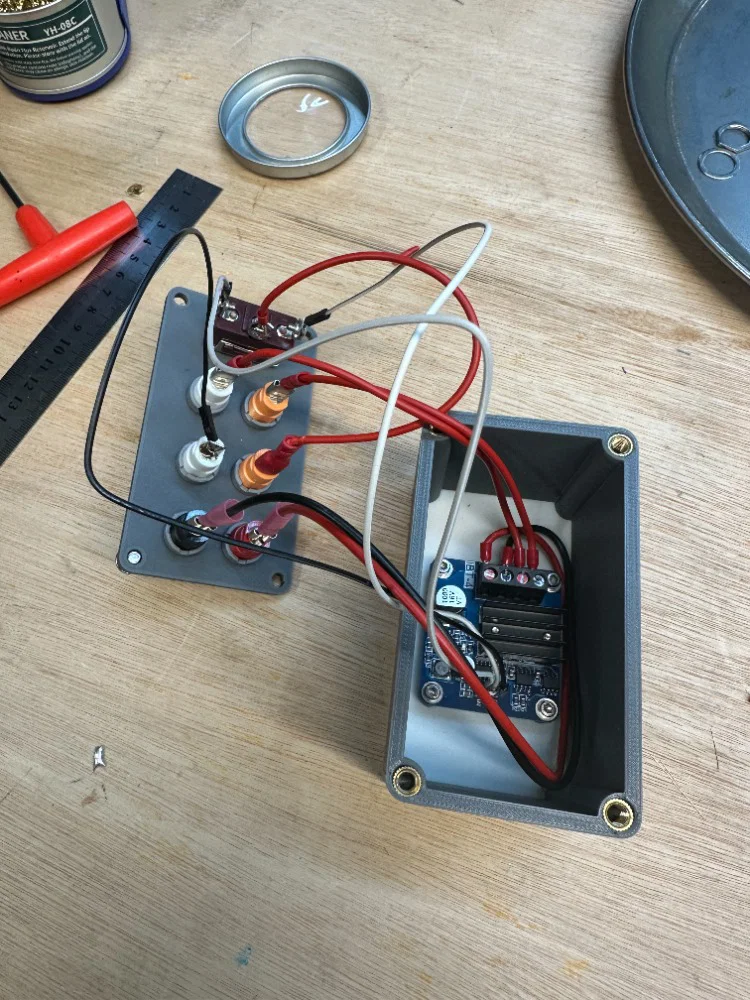

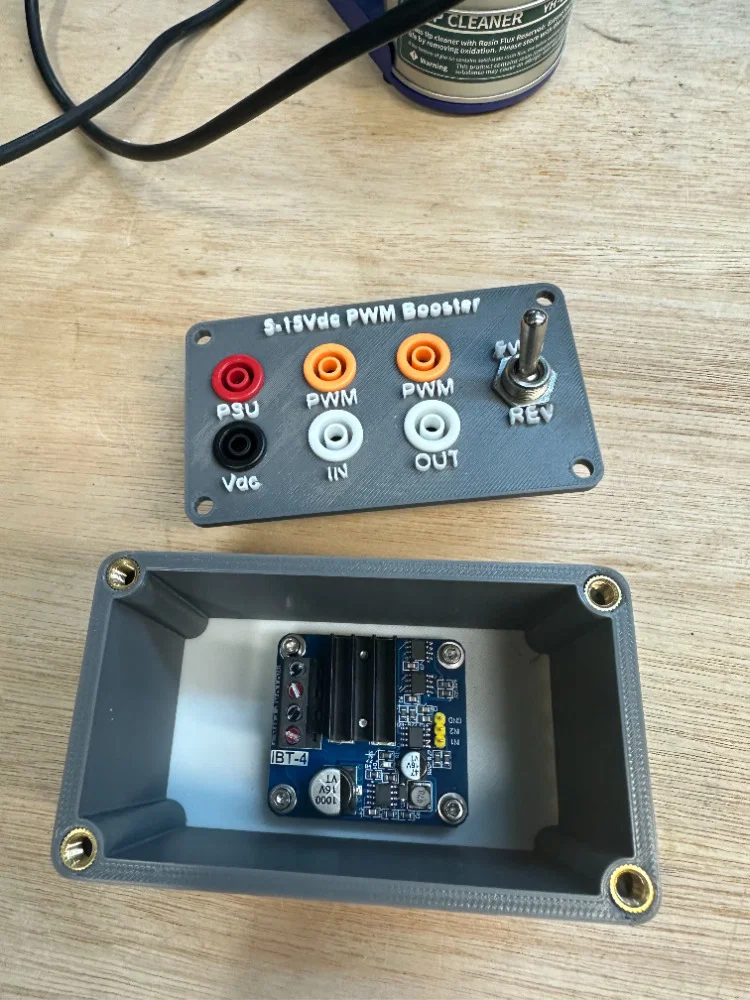

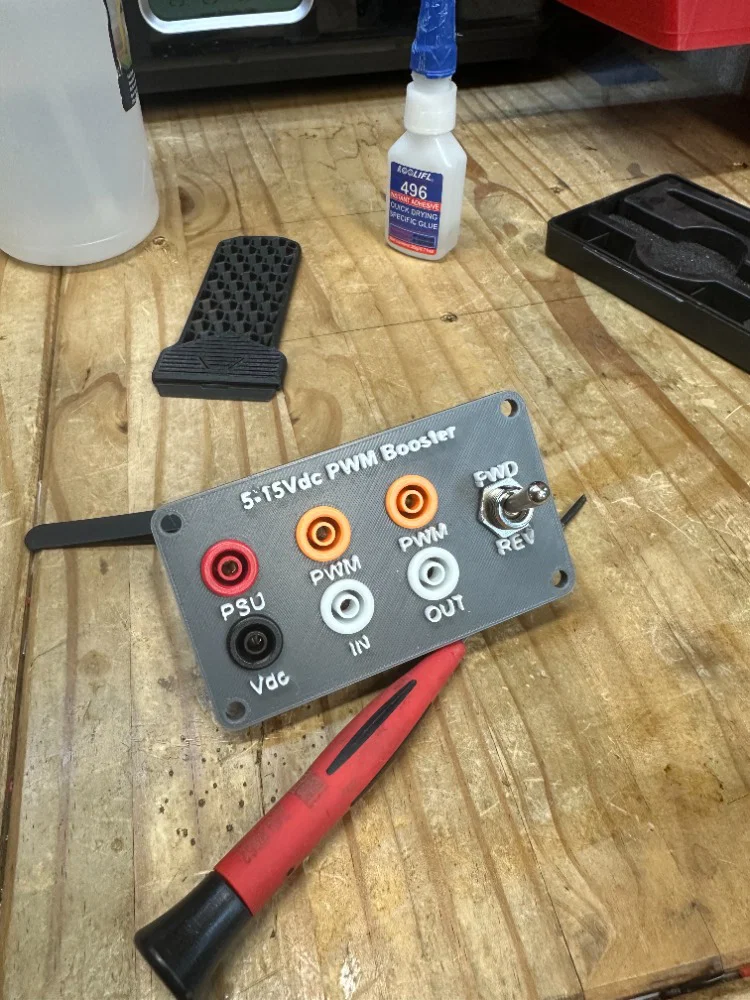

Bản in bộ khuếch đại PWM này yêu cầu một mạch H-bridge giá rẻ, ví dụ như: https://www.amazon.co.uk/dp/B07RQKS377?ref=ppx_pop_mob_ap_share (Mô-đun điều khiển động cơ kênh đơn dòng cao 50A, điện áp làm việc từ 5V đến 15V). Tuy giá rẻ nhưng nếu bạn dùng để chạy động cơ, việc chuyển hướng hoặc phanh đột ngột có thể tạo ra "điện áp máy phát", vốn không được bảo vệ trong thiết kế mạch này và có thể gây hư hỏng linh kiện điện tử. Vì vậy, bạn chỉ cần lắp thêm một diode TVS 15V hai chiều vào các đầu ra. Ví dụ: https://www.amazon.co.uk/dp/B0BZYGSVD8?ref=cm_sw_r_cso_em_apin_dp_QQ7MNTV2PRV22DFSVP5J&th=1

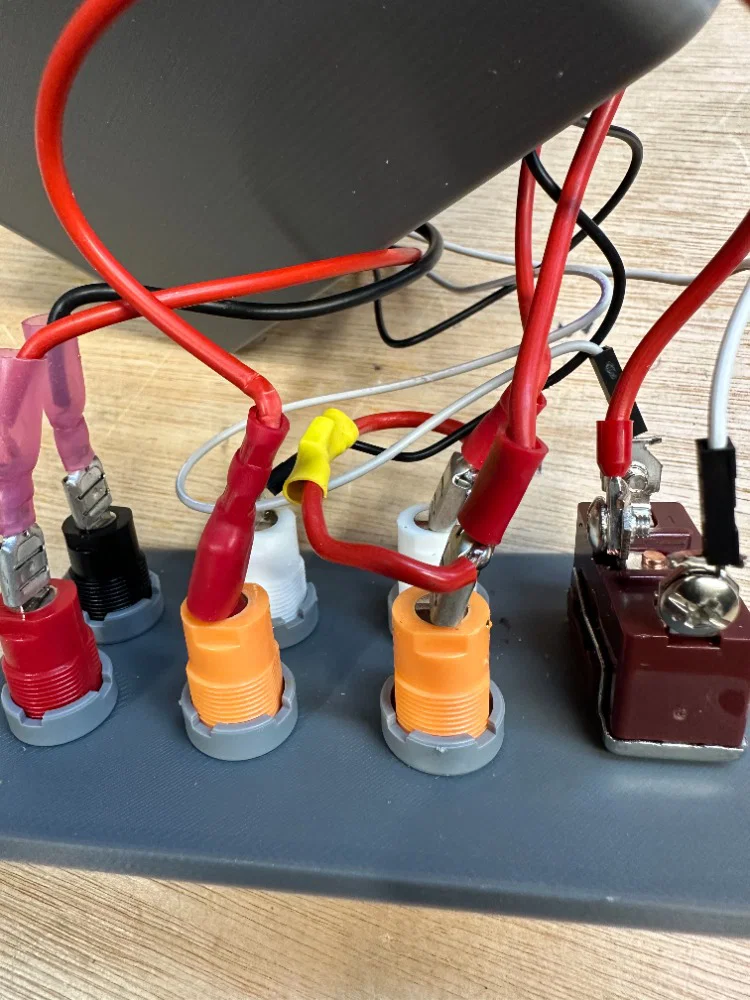

Ổ cắm: https://www.amazon.co.uk/dp/B0DXV5SK1M?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1
Công tắc hai chiều: amazon.co.uk/QWORK-Performance-Rocker-Premium-Position/dp/B09Q172RVD/ref=sr_1_6?th=1
Nếu bạn cần sơ đồ mạch thì cứ liên hệ nhé, nhưng nếu bạn đã tính đến chuyện in cái này thì chắc là mọi thứ đã quá rõ ràng rồi! :)

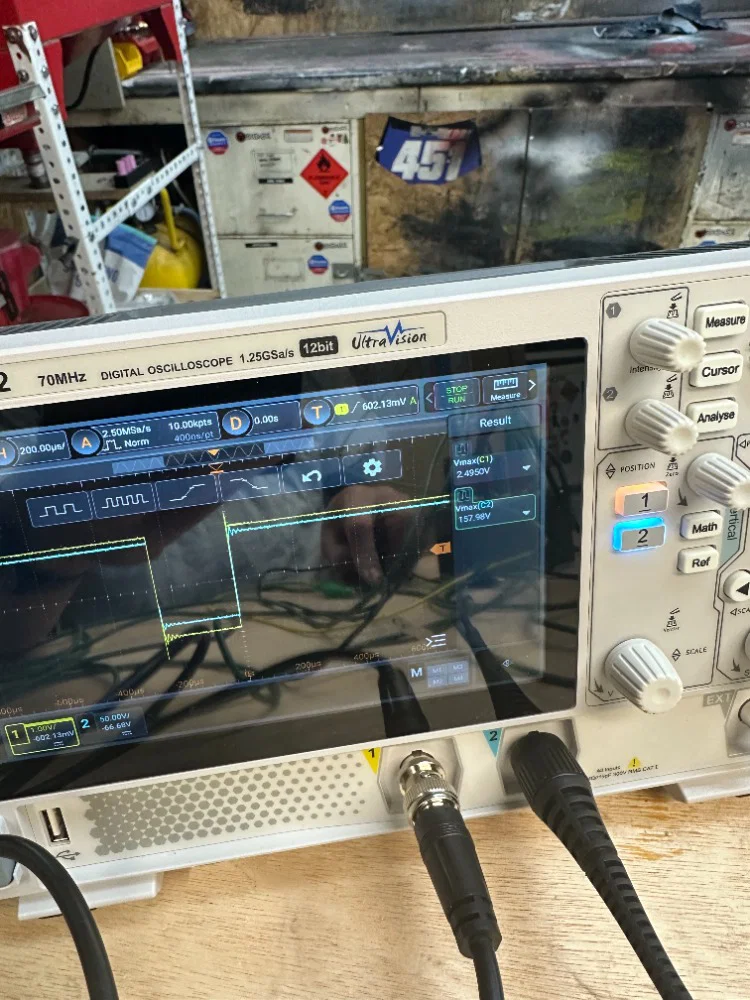

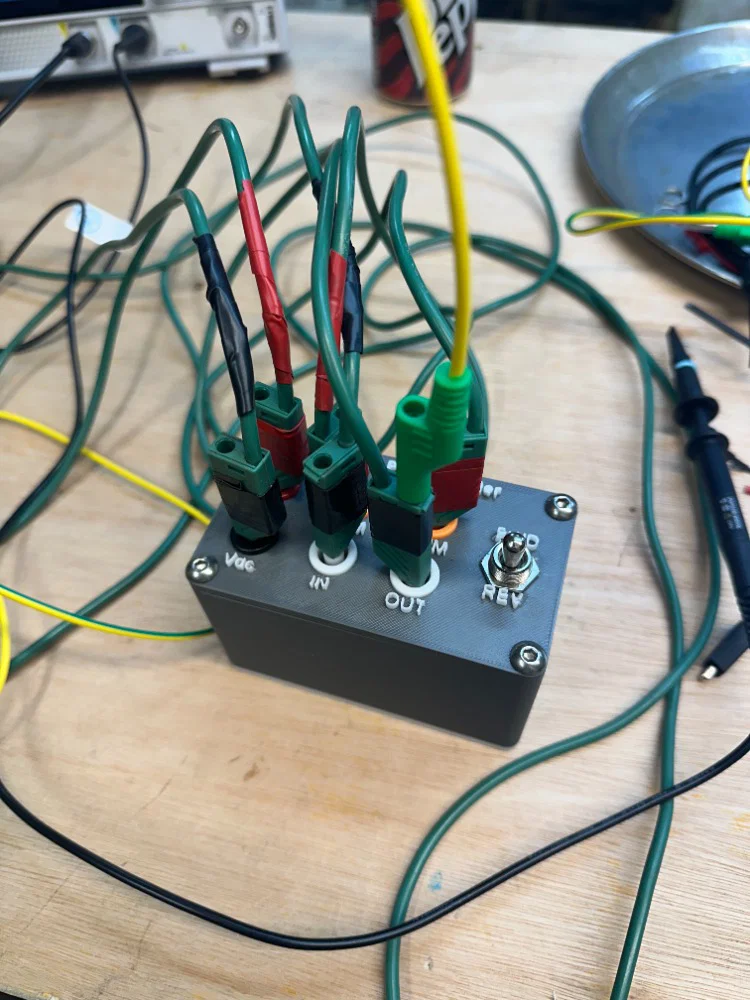

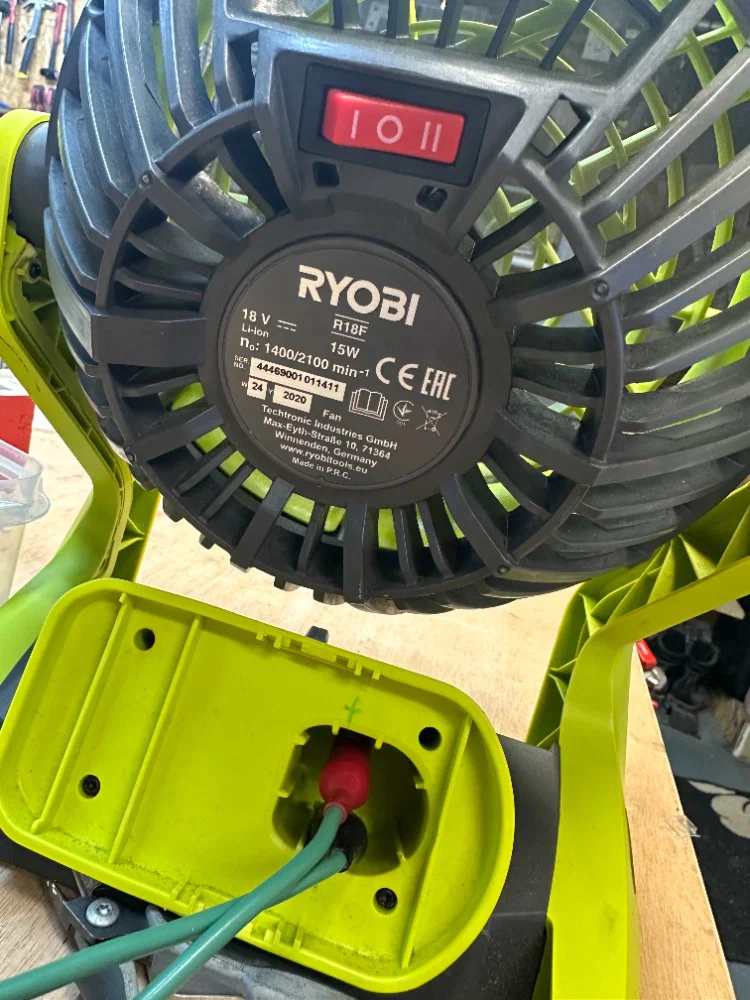

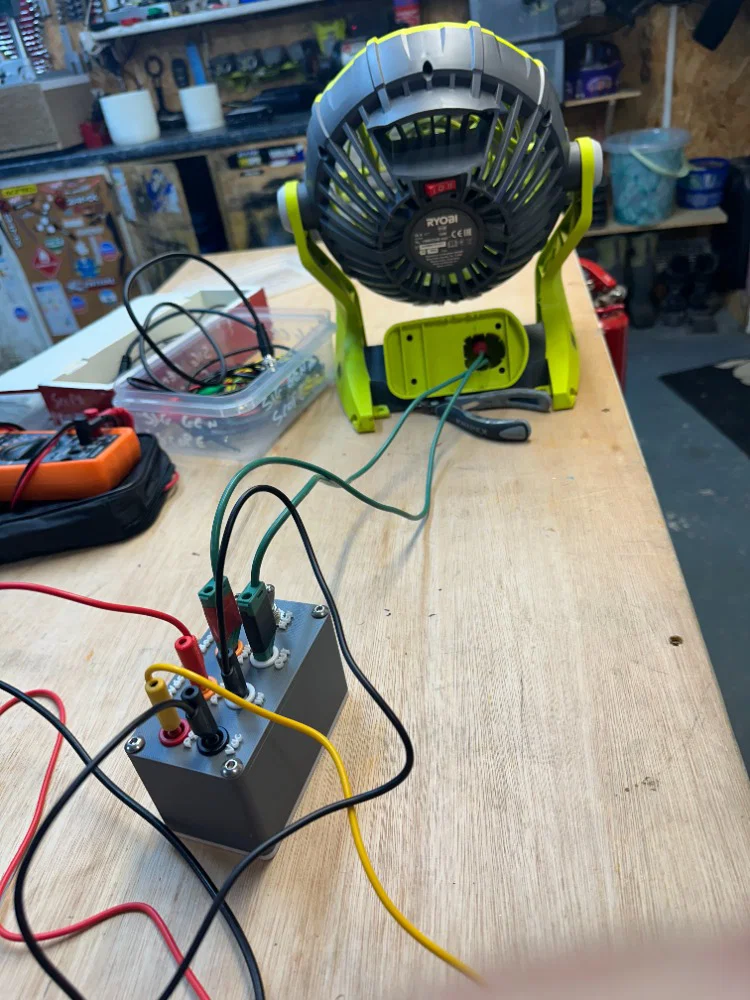

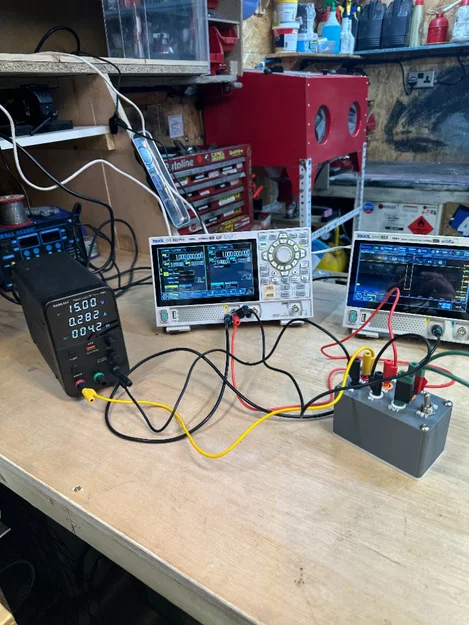

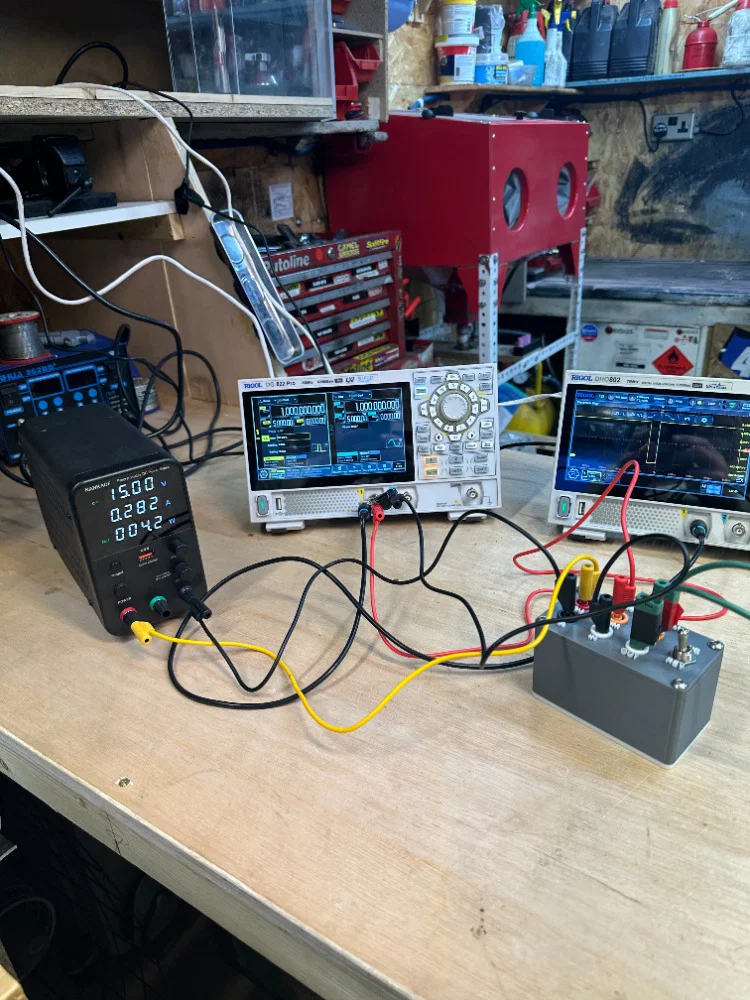

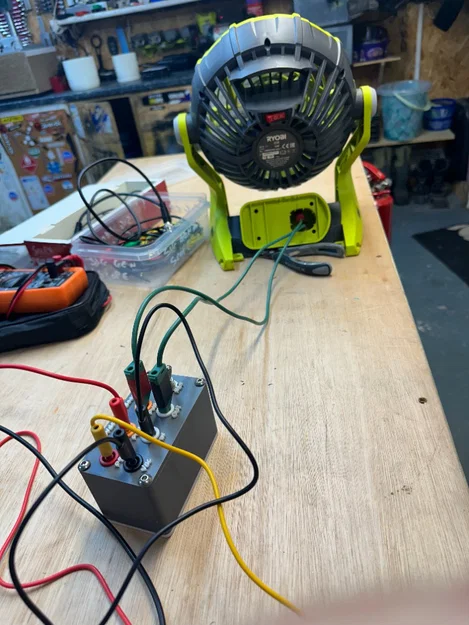

Các hình ảnh minh họa cho thấy một chiếc RIGOL DG822 pro đang điều khiển quạt Ryobi 18V quay hai chiều để làm demo.
