Vỏ hộp in 3D cho Olimex XDS100v3 JTAG Adapter tiện lợi

Vỏ hộp bảo vệ (Case) cho bộ điều hợp Olimex XDS100v3

Nếu anh em đang sở hữu bộ điều hợp JTAG Olimex TMS320-XDS100V3+ để lập trình cho các dòng vi xử lý của Texas Instruments, chắc hẳn anh em sẽ thấy bo mạch này thường để trần rất dễ bám bụi hoặc va đập khi làm việc trên bàn kỹ thuật. Mẫu vỏ hộp (case) in 3D này là giải pháp hoàn hảo giúp bảo vệ thiết bị của anh em một cách gọn gàng, chuyên nghiệp và cực kỳ chắc chắn nhờ thiết kế dạng snap-fit (khớp gài) không cần dùng ốc vít.

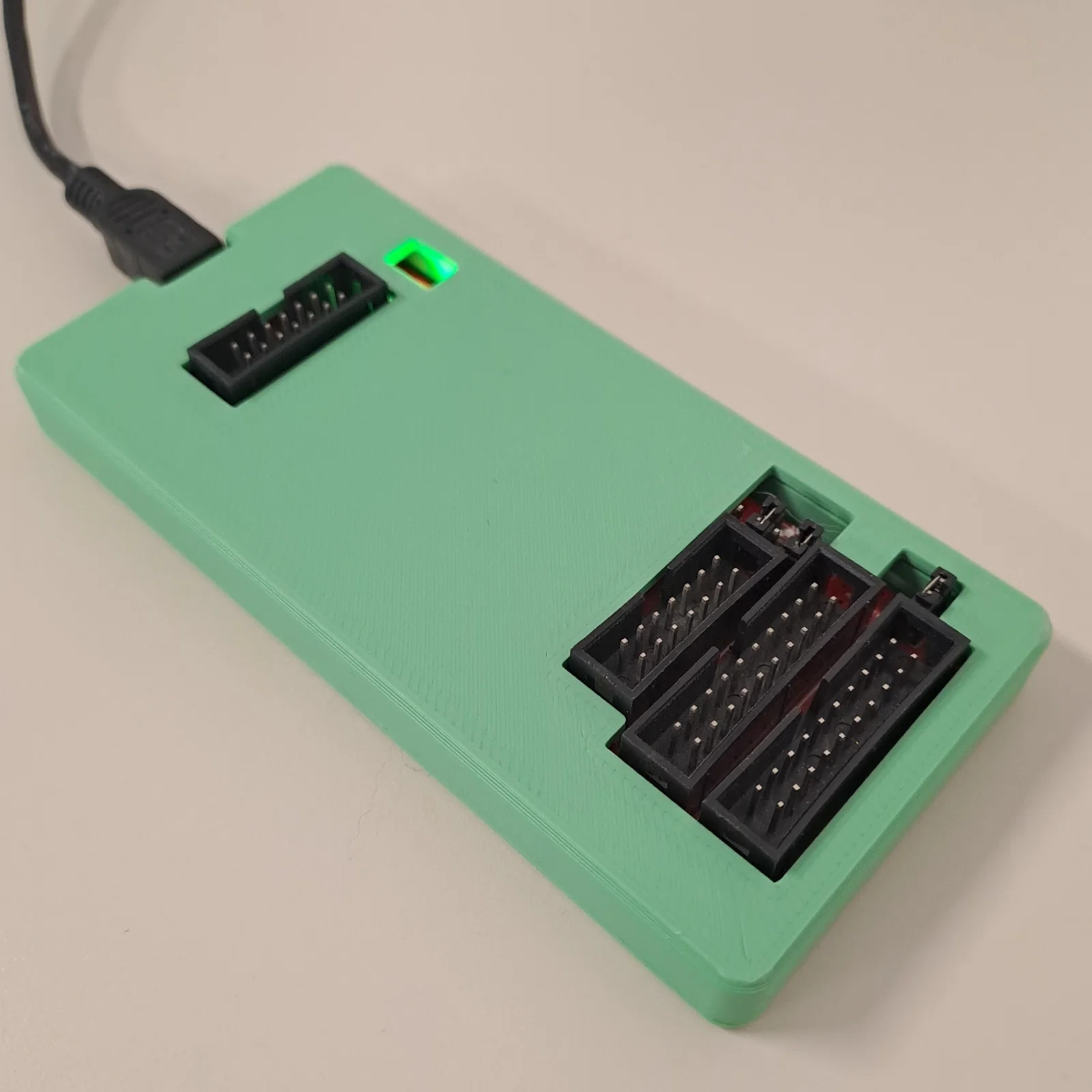

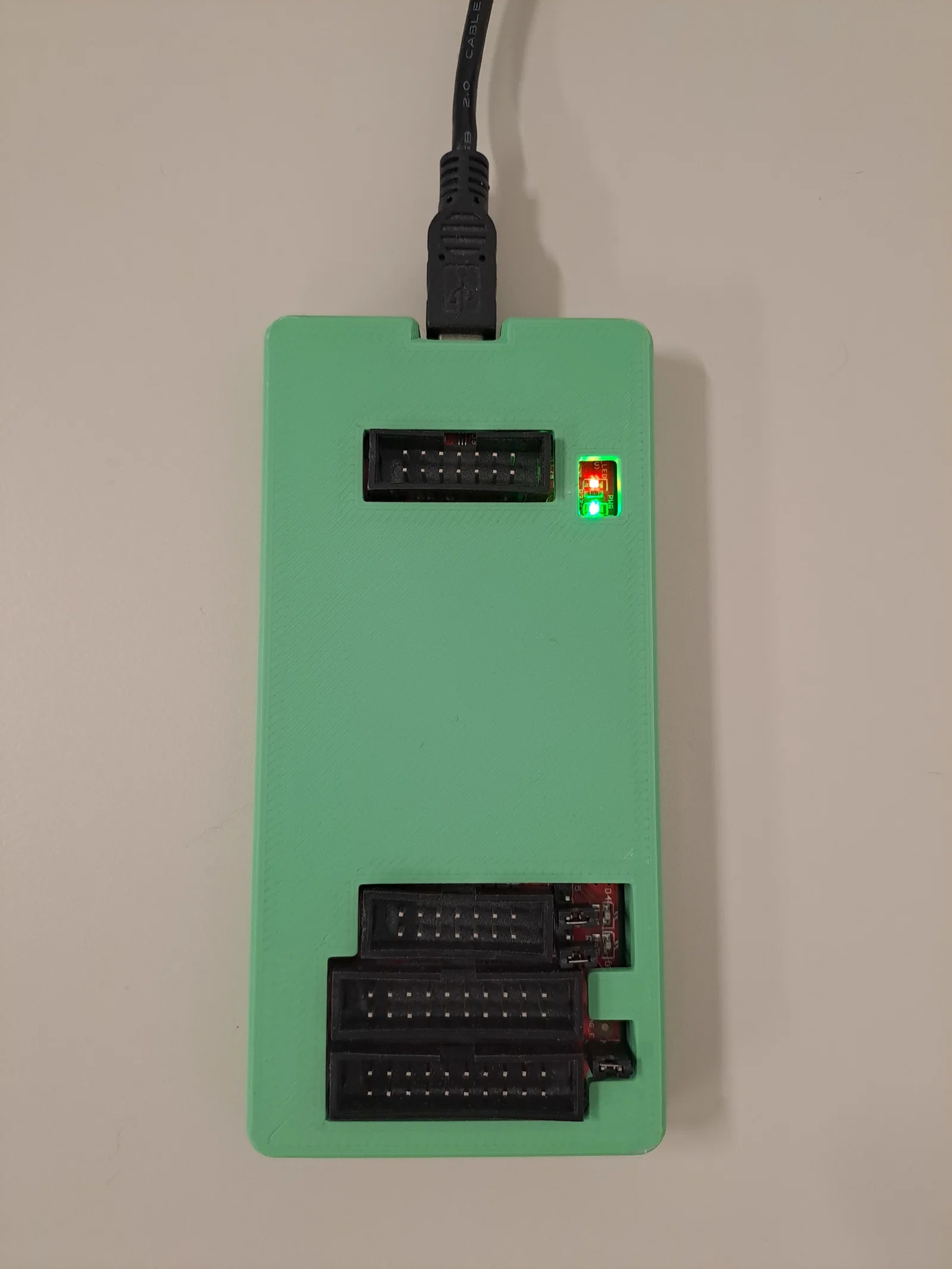

Vỏ hộp được thiết kế với hai phần vỏ trên và dưới khớp hoàn hảo với nhau, giúp bảo vệ bảng mạch bên trong khỏi những tác động không mong muốn. Phần mặt trên được khoét lỗ chính xác cho các cổng kết nối JTAG và đèn tín hiệu LED, đảm bảo anh em vẫn có thể quan sát trạng thái hoạt động của thiết bị mà không cần tháo vỏ. Đây là một món phụ kiện in 3D rất hữu ích cho các kỹ sư, sinh viên ngành điện tử hoặc những ai đam mê vọc vạch hệ thống nhúng, giúp không gian làm việc trở nên ngăn nắp và an toàn hơn.

Một số đặc điểm nổi bật và lưu ý khi in 3D mẫu case này:

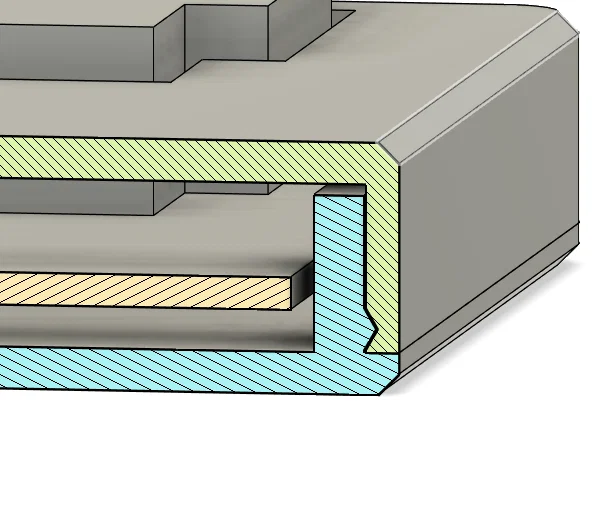

• Thiết kế snap-fit: Khớp gài được tinh chỉnh kỹ lưỡng giúp việc lắp ráp nhanh chóng, dễ dàng mà không cần dùng thêm bất kỳ loại ốc vít nào.
• Tương thích hoàn hảo: Các lỗ khoét được đo đạc chính xác cho Olimex XDS100v3, giúp lộ ra các cổng kết nối và đèn báo mà không bị cấn.
• Chất liệu khuyên dùng: Nên sử dụng nhựa PLA hoặc PETG để đạt độ bền cơ học tốt nhất và đảm bảo các khớp gài không bị giòn gãy.
• Thiết lập in 3D: Để đạt độ chính xác cho khớp nối, anh em nên in với độ dày lớp (layer height) khoảng 0.2mm hoặc thấp hơn.
• Mẹo nhỏ: Nếu sau khi in mà khớp nối quá chặt hoặc quá lỏng, anh em có thể điều chỉnh nhẹ hệ số co ngót (horizontal expansion) trong phần mềm slicer để đạt kết quả ưng ý nhất.

Nhìn chung, đây là một dự án in 3D đơn giản nhưng mang lại hiệu quả thực tế cực kỳ cao, giúp bảo vệ món đồ chơi công nghệ đắt tiền của anh em bền bỉ hơn theo thời gian.
