CC - CYD: Case màn hình giám sát cho máy in Centauri Carbon

Giới thiệu

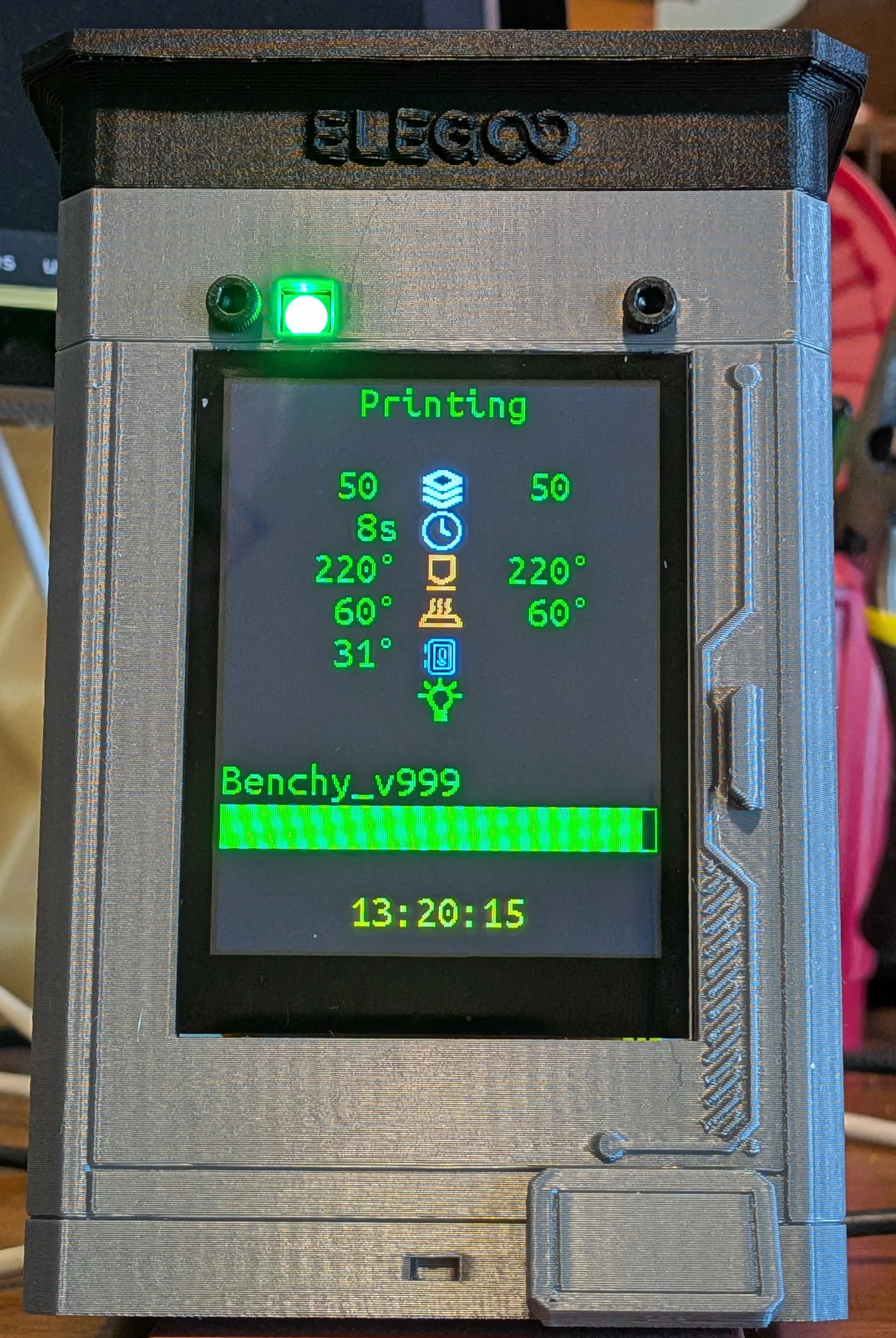

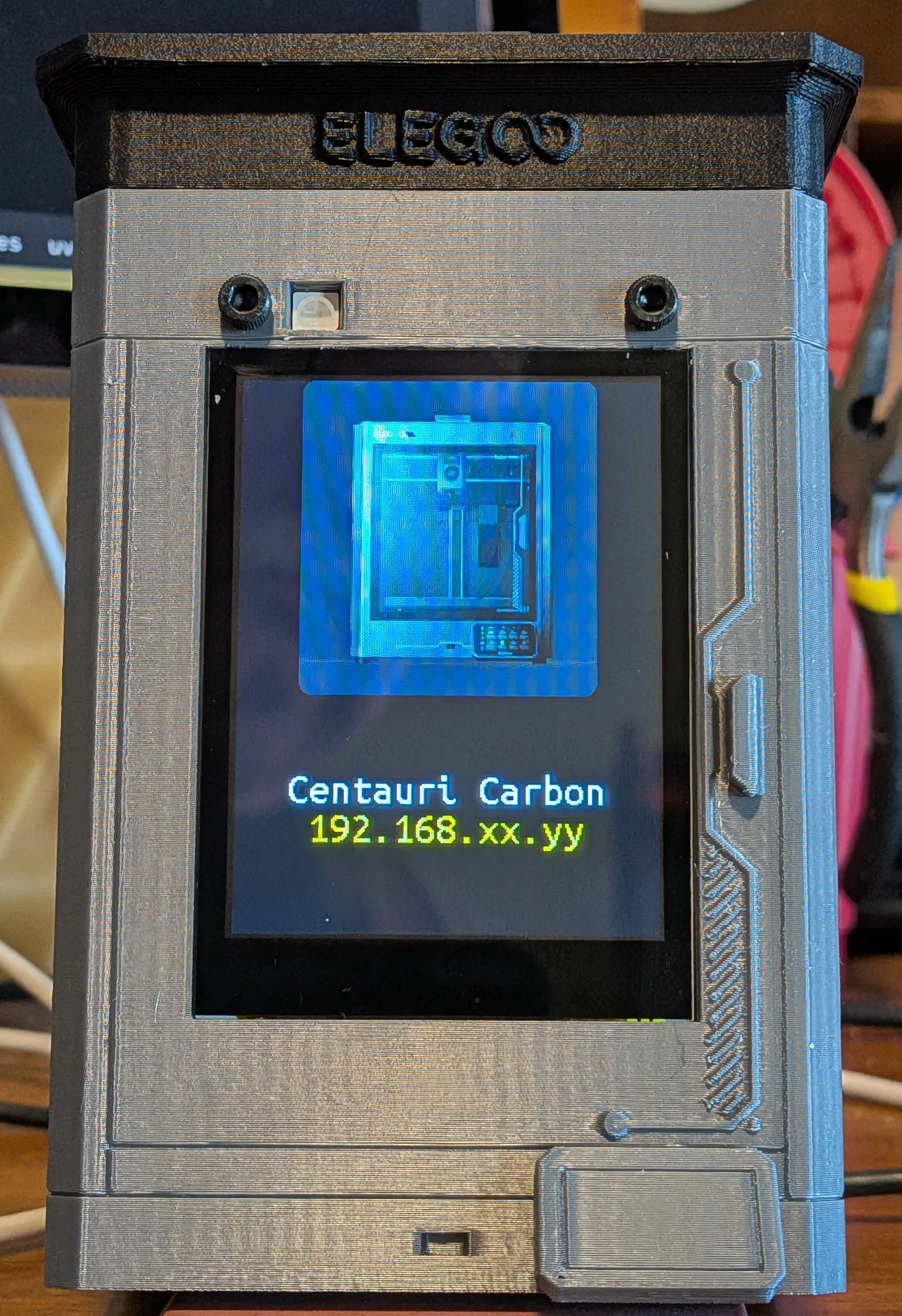

Còn cách nào tuyệt vời hơn để theo dõi chiếc Centauri Carbon của bạn bằng một phiên bản Centauri Carbon thu nhỏ tích hợp CYD (Cheap Yellow Display)?

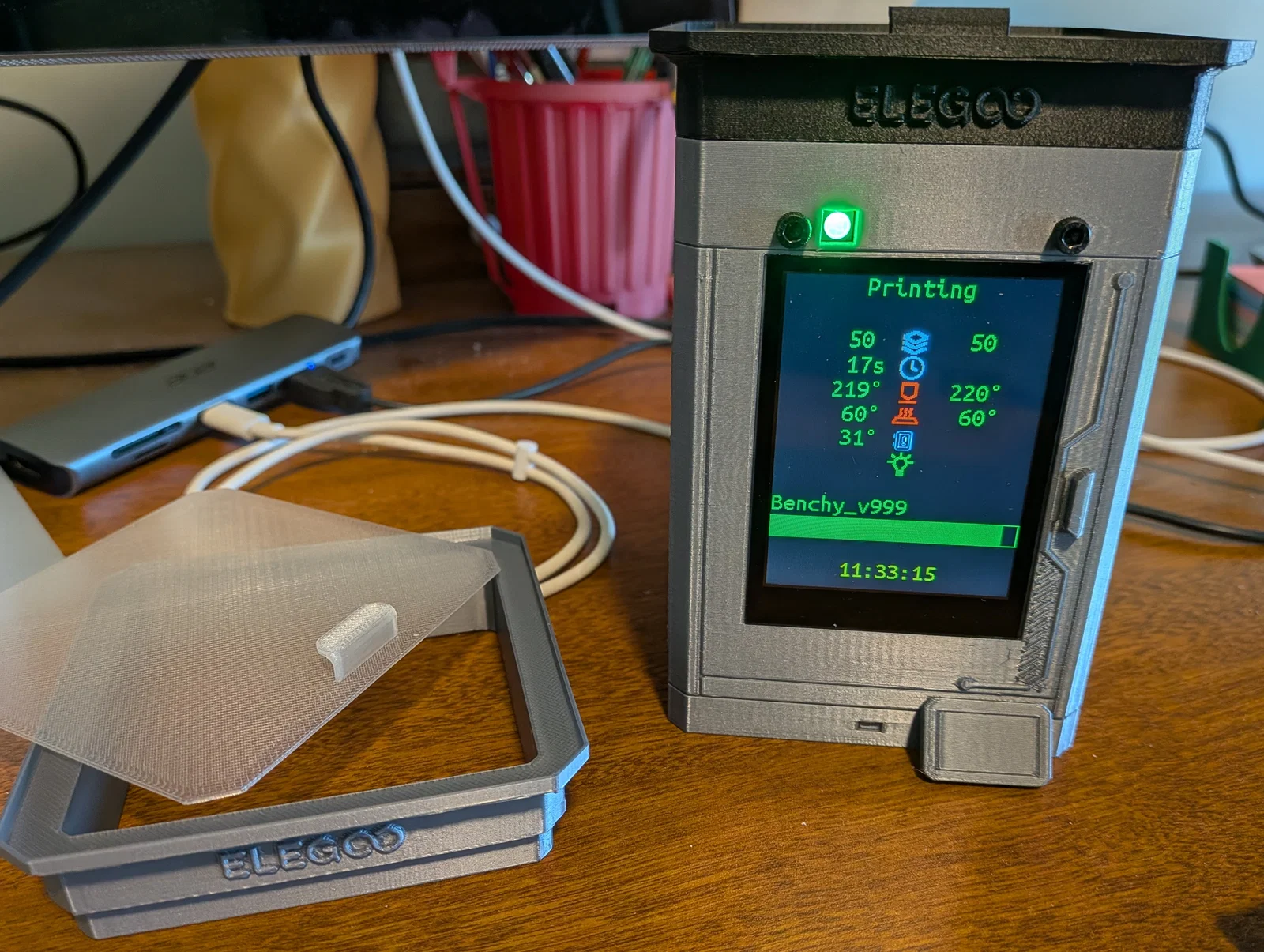

Mình đã tùy chỉnh file CC MINI.STL đi kèm theo máy in để lắp vừa màn hình 2.8" Cheap Yellow Display (CYD). Mình đã thêm các lỗ ở mặt trước để gắn CYD phẳng với mặt case, cũng như tạo một lỗ thoát cáp USB ở phía sau. Mình cần kéo dài phần trên của case một chút nên đã tạo thêm một bộ nâng (riser) và nắp "kính" cho nó.

Danh sách file

• cc-monitor-ldr: case có lỗ cho cảm biến LDR (hoặc đèn LED trên các mẫu CYD đời mới).
• cc-monitor-plain: case cơ bản không có lỗ cho LDR/LED.
• cc-riser-logo: bộ nâng có logo Elegoo.
• cc-riser: bộ nâng trơn (không có logo).
• glass: nắp che có tay cầm (bạn có thể đổi màu cho tay cầm sau lớp 0.4mm nếu muốn).

Phụ kiện cần chuẩn bị

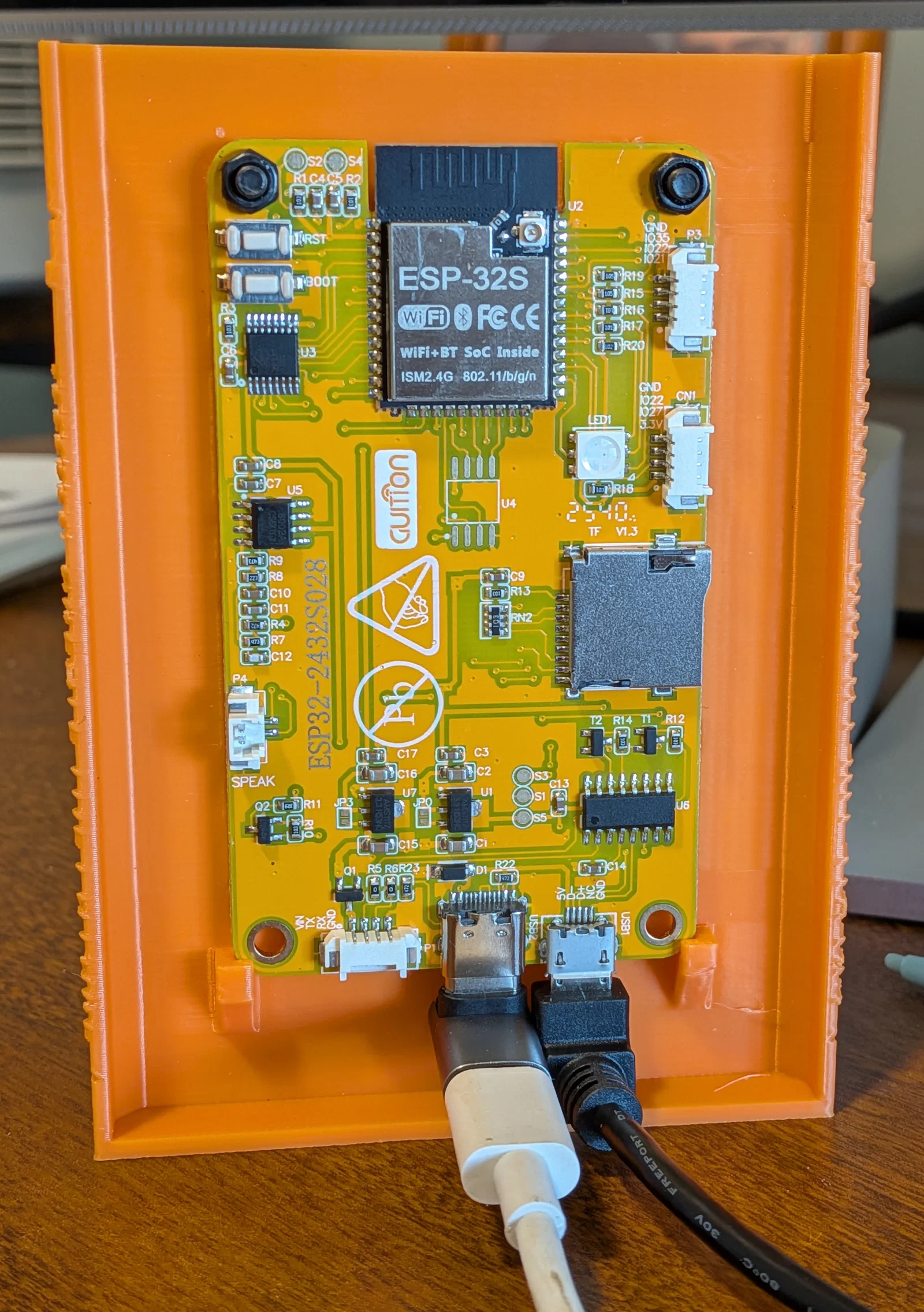

• Cáp USB góc vuông: bạn có thể dùng cáp micro-USB góc vuông hoặc đầu chuyển USB-C góc vuông kết hợp cáp USB-C thường. (Lưu ý: hình ảnh chỉ mang tính minh họa - TUYỆT ĐỐI KHÔNG cắm nguồn cho CYD bằng 2 cáp cùng lúc!!)
• 2 ốc M3 6mm.
• 2 đai ốc M3.

Lưu ý

• Mọi chi tiết đều cần dùng support khi in (xin lỗi vì sự bất tiện này...)
• Việc in nắp kính trong suốt khá là khó. Mình thiết kế nắp dày 0.4mm và in thành 2 lớp, mỗi lớp 0.2mm. Đó là phiên bản có tay cầm trong suốt. Sau đó mình rút kinh nghiệm là nên in thật chậm với chiều cao lớp nhỏ, nên cái phiên bản có tay cầm màu được in ở độ cao lớp 0.1mm trông sẽ trong hơn một chút (dù vẫn chưa hoàn hảo).
• Chương trình giám sát vẫn cần hoàn thiện thêm. Mình sẽ cập nhật khi thấy nó ổn định. Nếu bạn nào quan tâm, mình có 2 chương trình Python trên desktop để: a) kết nối với CC và ghi lại các thông báo trạng thái vào file, b) chương trình giả lập để mô phỏng máy in CC bằng cách gửi thông báo từ file đó đến CYD. Xem thêm thông tin tại Github của mình.

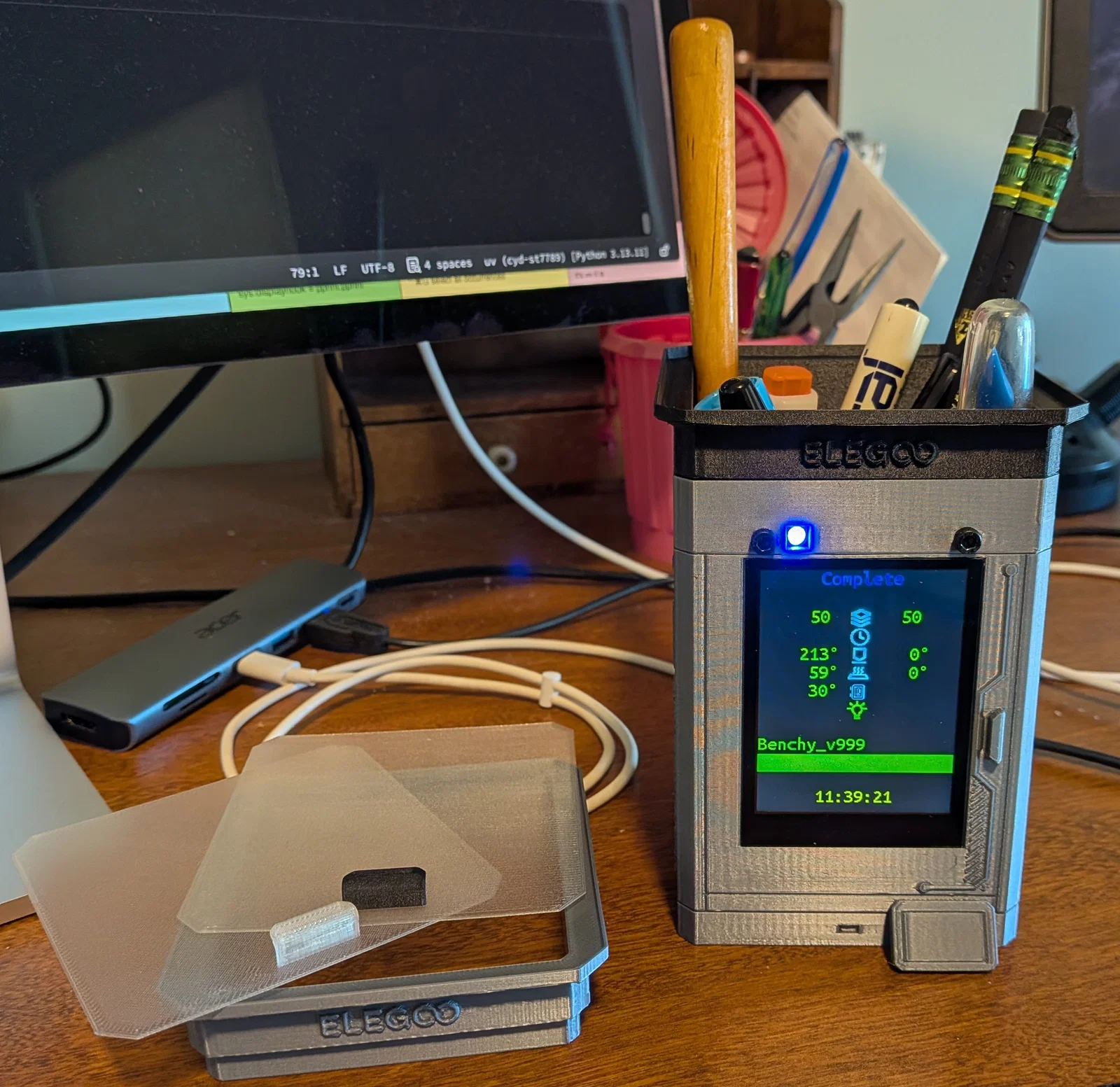

• Nếu bạn không lắp nắp kính (và cả riser nếu muốn), sản phẩm này sẽ trở thành một chiếc ống cắm bút rất hữu ích trên bàn làm việc đấy.

Tuyên bố miễn trừ trách nhiệm

Đây thực tế là bản "remix" từ model gốc của Elegoo đi kèm máy in của mình, nhưng vì mình không thể dẫn link trực tiếp đến file trên ổ cứng, mình không thể sử dụng tính năng Remix trên Printables được.
