Ngàm/Giá đỡ cho mạch USB Type-C Power Trigger

Ngàm/Giá đỡ cho mạch USB Type-C Power Trigger

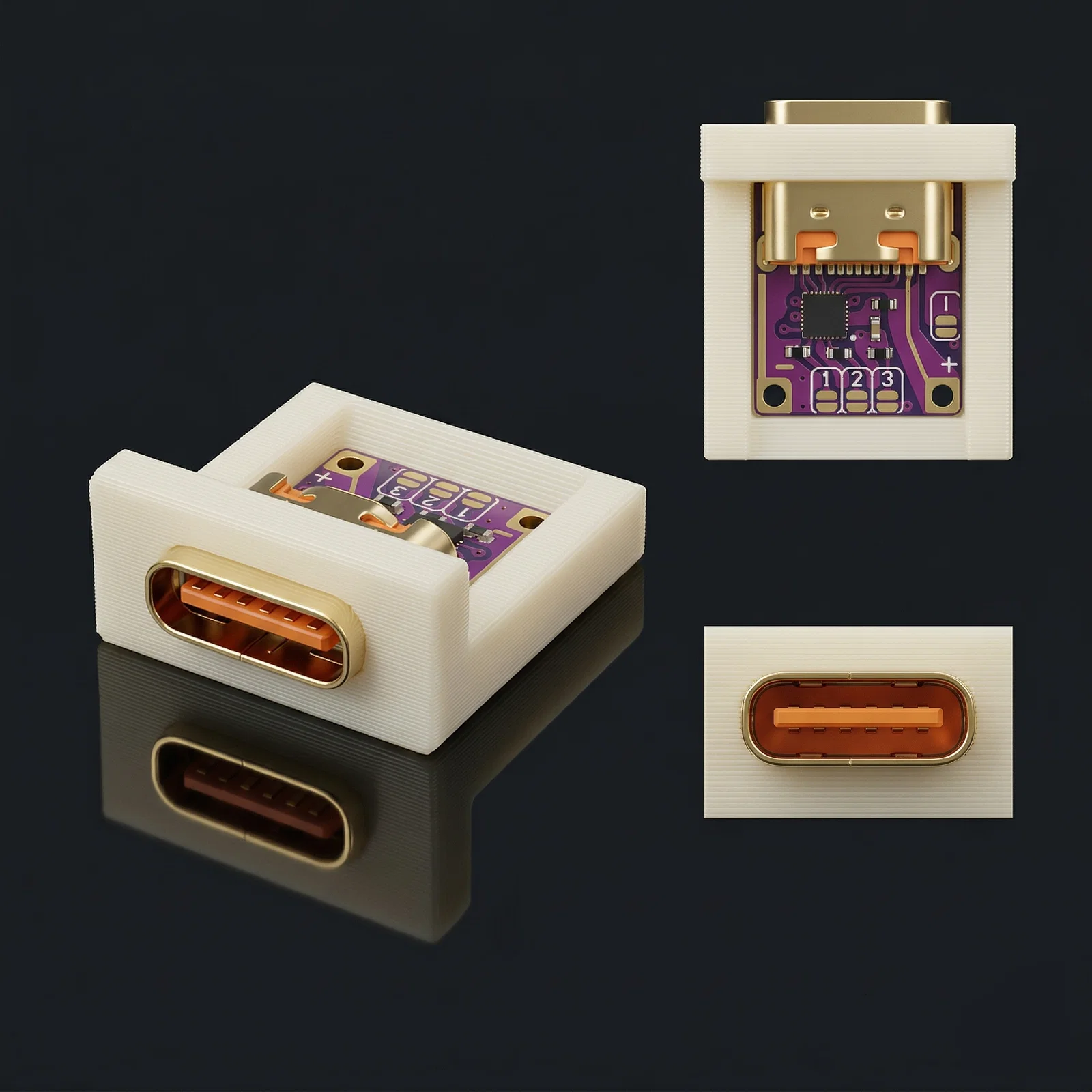

Đây là mẫu ngàm thiết kế tối giản, tinh tế dành riêng cho các mạch USB-C Trigger / Power Delivery (PD) phổ biến. Khác với các loại bo mạch breakout thông thường, giá đỡ này được tối ưu hóa cho các mạch chỉ dùng để cấp nguồn (không truyền dữ liệu), là giải pháp hoàn hảo để nâng cấp các dự án DIY của bạn lên chuẩn sạc USB-C hiện đại.

Sản phẩm có mặt trước giúp che đi các vết cắt gồ ghề trên vỏ hộp và cố định chắc chắn mạch USB-C. Thiết kế này mang lại vẻ ngoài chuyên nghiệp như hàng công nghiệp, đồng thời đảm bảo cổng kết nối vững chãi mỗi khi bạn cắm dây.

Tính năng nổi bật

• Thiết kế chuyên cấp nguồn: Được tùy chỉnh riêng cho các mạch trigger không có đường truyền dữ liệu (V+, V-).

• Tích hợp chuyên nghiệp: Tôi có đính kèm file STEP trong phần tải xuống. Bạn có thể dễ dàng tích hợp ngàm này vào các thiết kế CAD phức tạp hoặc chỉnh sửa tùy ý theo nhu cầu riêng.

• Hoàn thiện gọn gàng: Mặt nạ che phủ hoàn toàn lỗ khoét, cho bạn vẻ ngoài chỉn chu như sản phẩm chính hãng.

Mẹo nhỏ: Lắp ráp dễ dàng

Mẹo lắp đặt: Để lắp hoặc tháo mạch dễ dàng nhất, hãy cắm dây cáp USB-C vào mạch trước. Sử dụng chính sợi cáp đó như một chiếc "tay cầm" để canh chỉnh và đẩy mạch vào giá đỡ (hoặc kéo ra). Cách này giúp đầu cắm được đặt ngay ngắn và thao tác mượt mà hơn.

Khả năng tương thích

Được thiết kế chuyên biệt cho các mạch USB-C trigger trên AliExpress:

• Link linh kiện: USB Type-C PD Trigger Board

• Chức năng: Chỉ dùng cho sạc và cấp nguồn (Không hỗ trợ truyền dữ liệu).

Thông số in

• Chất liệu: PLA, PETG, hoặc ABS/ASA.

• Độ dày lớp in (Layer Height): 0.16mm - 0.2mm để đạt chi tiết tốt nhất.

• Độ đặc (Infill): 100% (chi tiết nhỏ nên khuyến khích in đặc để đảm bảo độ bền).

• Vách (Walls): 3 đường perimeter.
