Đầu nối dây kéo dài cho Anderson Power Poles

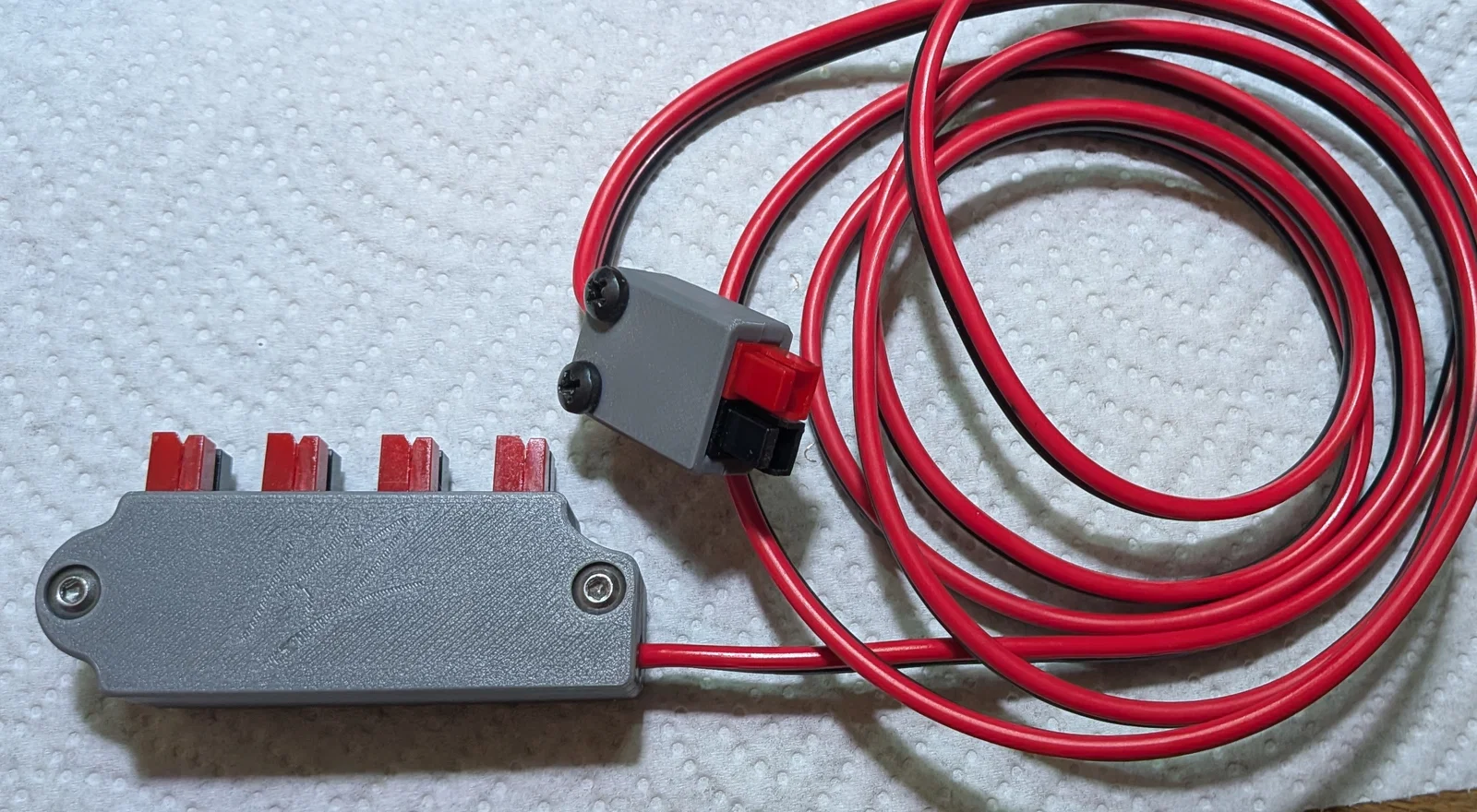

Đây là đầu nối cho dây kéo dài 4 cổng dành cho các jack Anderson Power Poles. Đây là phần đầu cắm của cụm 4 cổng, còn đầu nối đơn lẻ thì bạn có thể sử dụng mẫu vỏ bọc Power Pole đơn mà mình đã chia sẻ trước đó. Mình sẽ để link ở cuối bài viết này nhé.

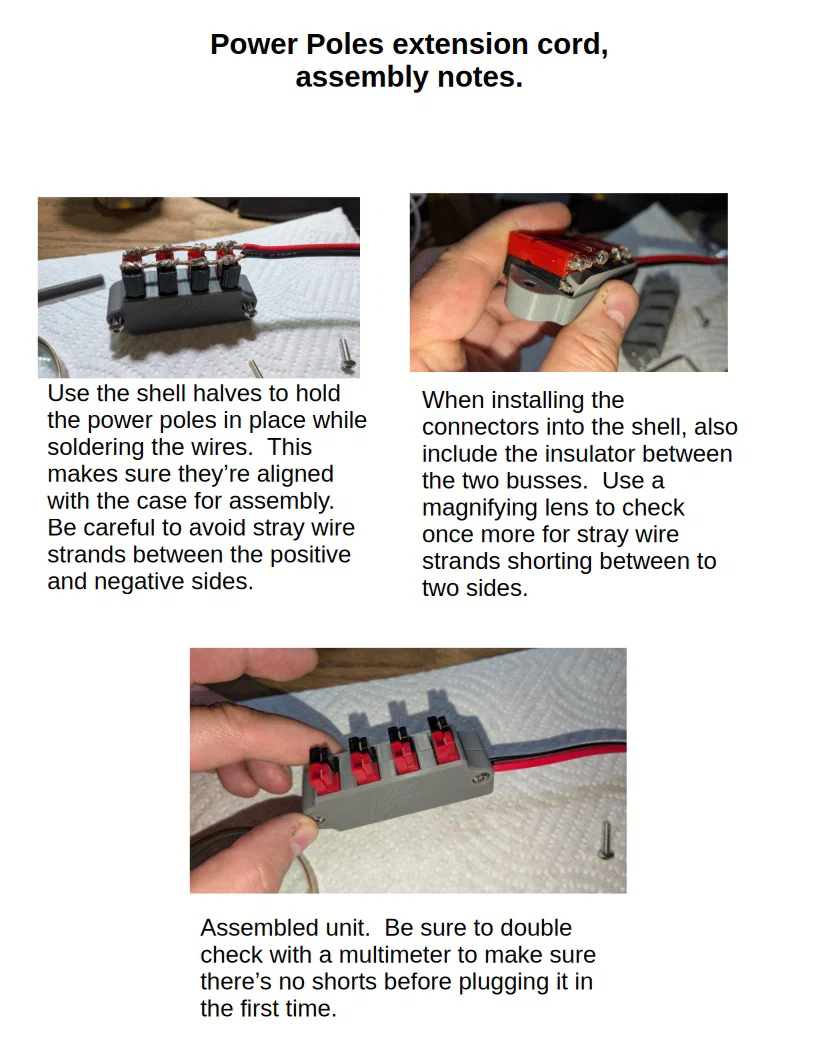

Mẫu này được thiết kế cho dây điện 14 gauge. Bạn hãy in cả ba mảnh ra. Chuẩn bị bốn cặp đầu nối Power Pole với các đoạn dây ngắn khoảng 20mm. Tuốt vỏ một đầu của dây nguồn chính khoảng 50mm để tạo thành các dây bus âm và dương. Bạn có thể ghép hai nửa vỏ lại với nhau trong khi các đầu dây Power Pole hướng lên trên, điều này sẽ giúp giữ chúng thẳng hàng và đúng khoảng cách trong lúc bạn hàn các dây nối vào dây bus chính.

Sau khi hàn xong, bạn có thể đặt chúng vào trong một nửa của vỏ bọc. Lỗ luồn dây vào có các cạnh để khớp với khe hở của dây nguồn, bạn có thể cần điều chỉnh một chút để đưa dây vào rồi trượt dây qua để đặt các đầu nối vào trong vỏ. Hãy thật cẩn thận với những sợi dây đồng nhỏ bị tưa ra, tránh để chúng chạm chập vào dây bus nhé.

Bạn sẽ cần hai con ốc M4 x 14mm để cố định hai nửa vỏ lại với nhau.

Đây là link đến mẫu vỏ đơn cho đầu còn lại của dây nguồn: [Link]
