Vỏ pin sạc dự phòng mini cho pin 18650 và module IP5306

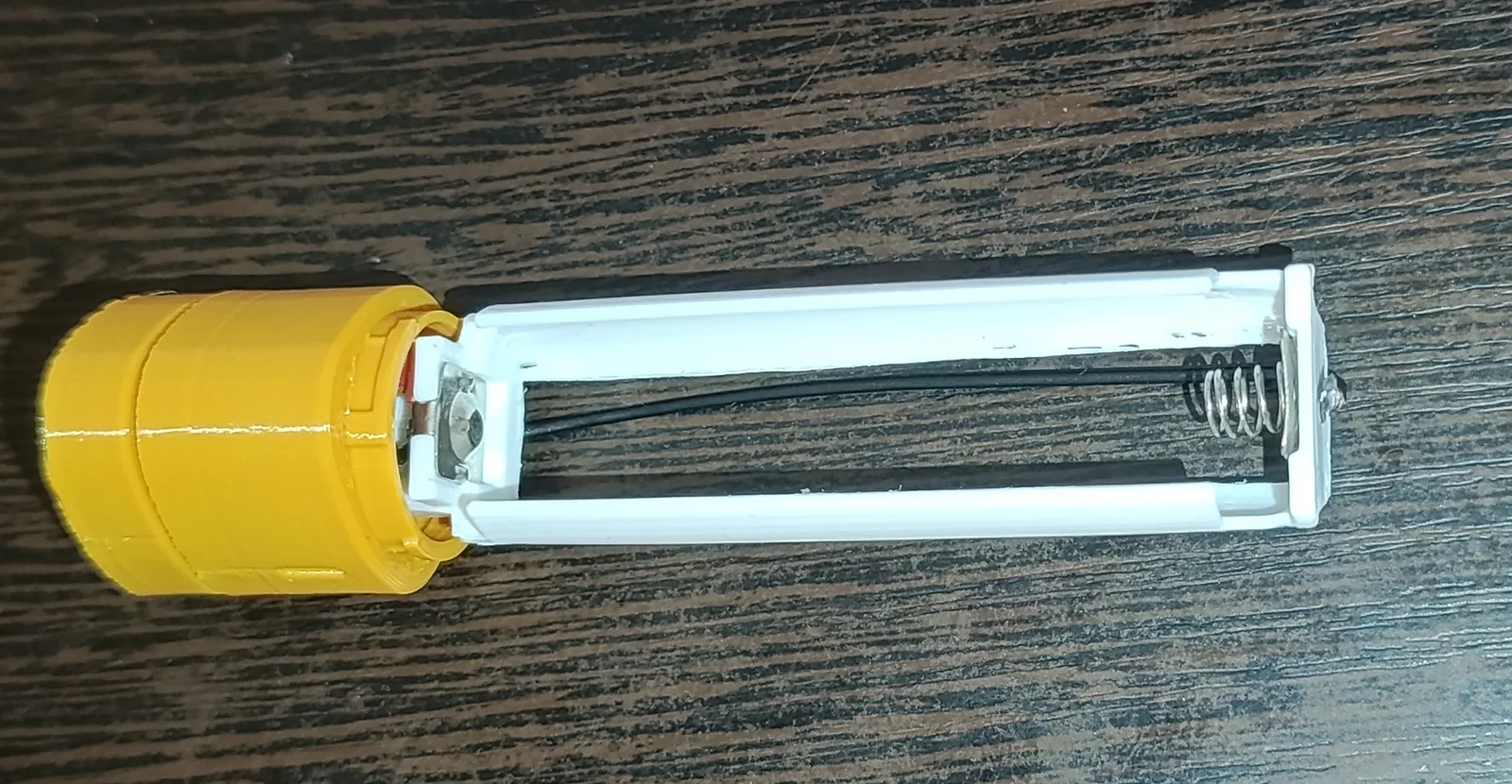

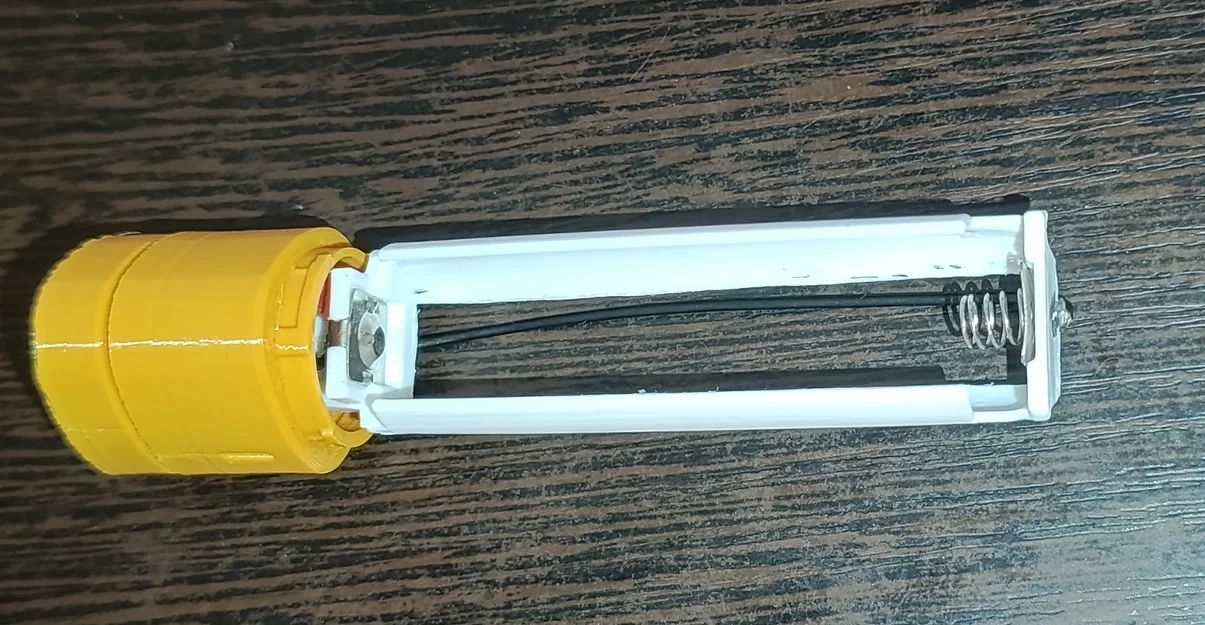

Nếu anh em đang tìm một giải pháp tự tay làm (DIY) pin sạc dự phòng nhỏ gọn, tiện lợi thì mẫu thiết kế này chính là thứ anh em cần. Đây là vỏ case in 3D được tối ưu hóa đặc biệt cho pin 18650 phổ biến, kết hợp hoàn hảo với module sạc xả IP5306. Điểm đặc biệt của bản thiết kế này là phần thân đã được kéo dài thêm 3mm so với bản gốc, giúp anh em dễ dàng lắp đặt thêm các tấm tiếp xúc lò xo, đảm bảo kết nối điện ổn định và bền bỉ hơn.

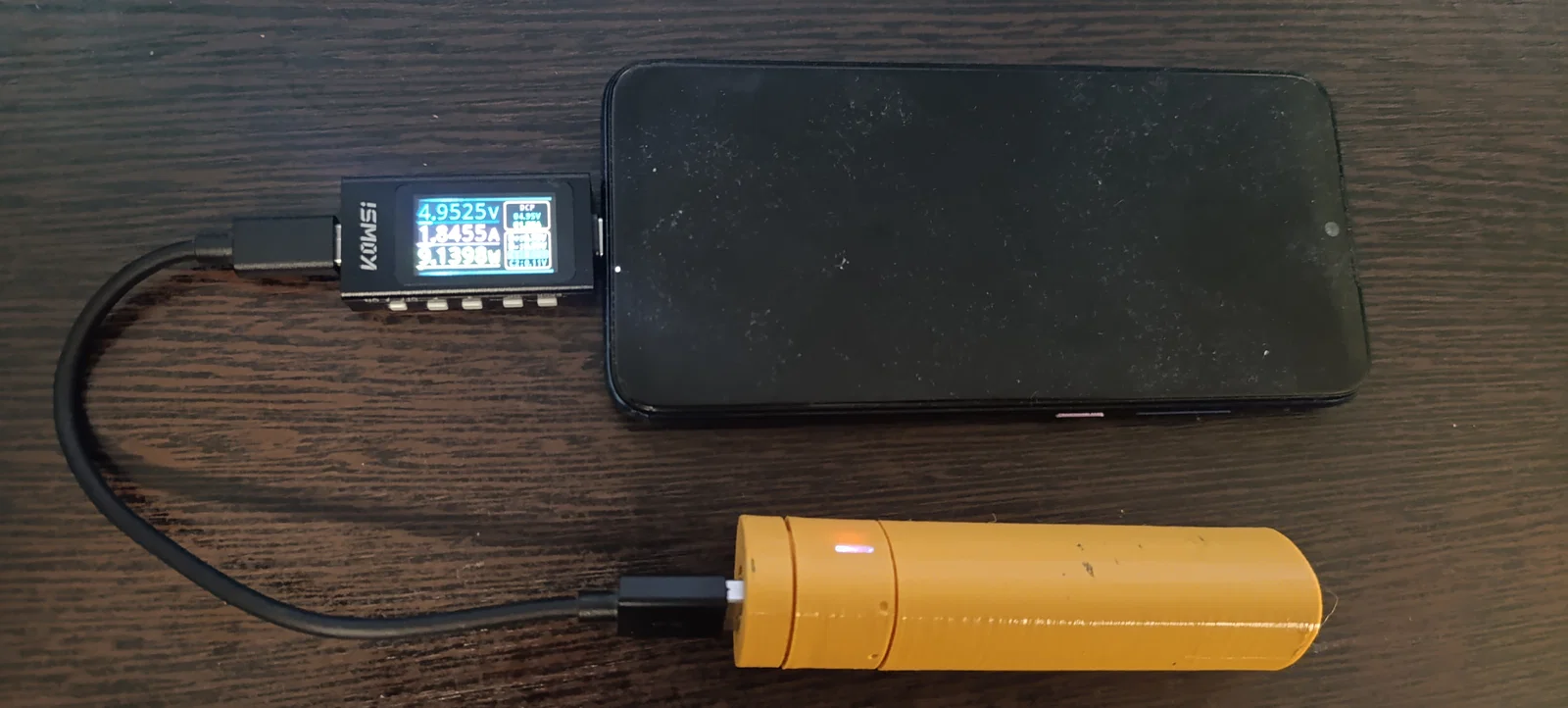

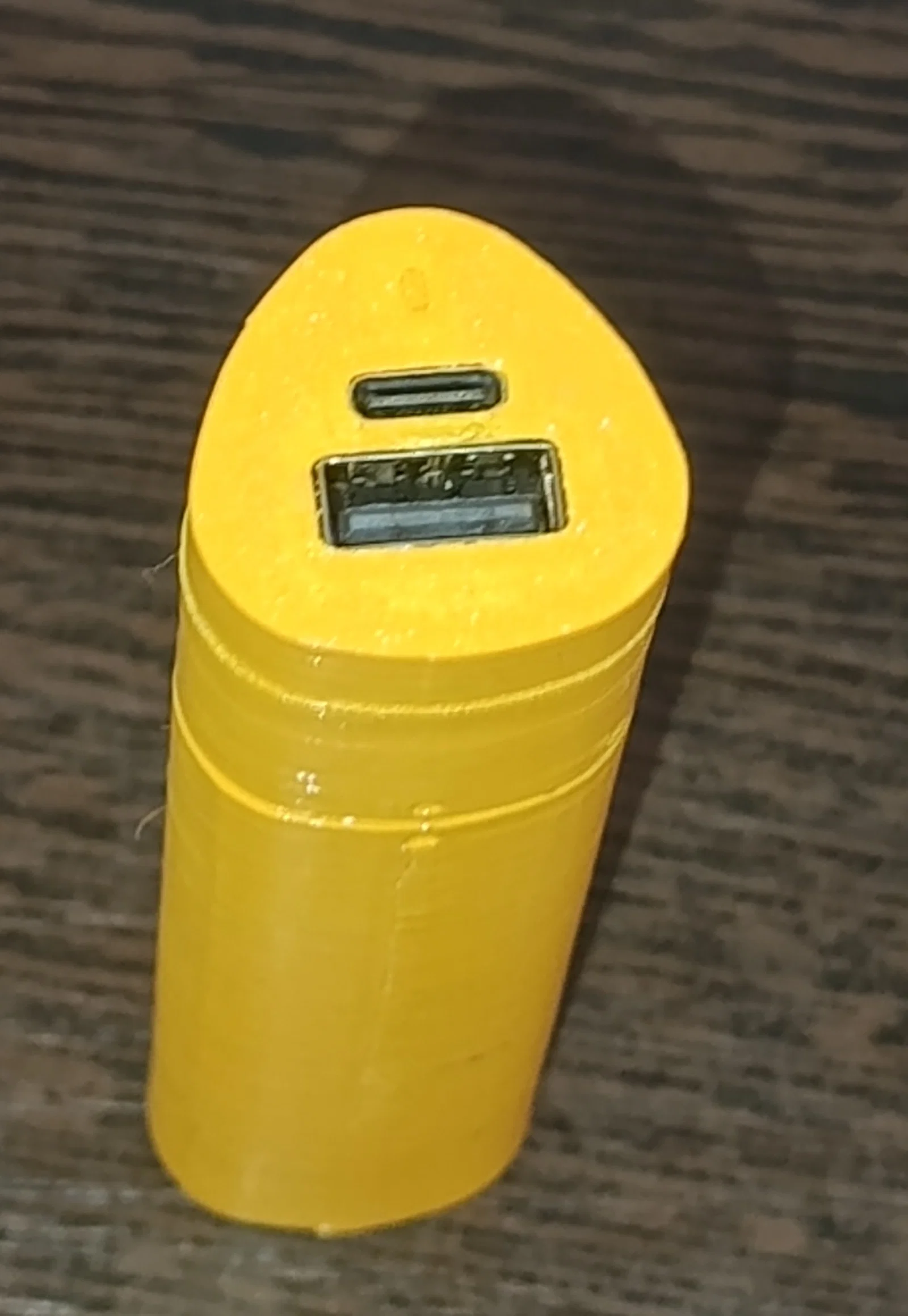

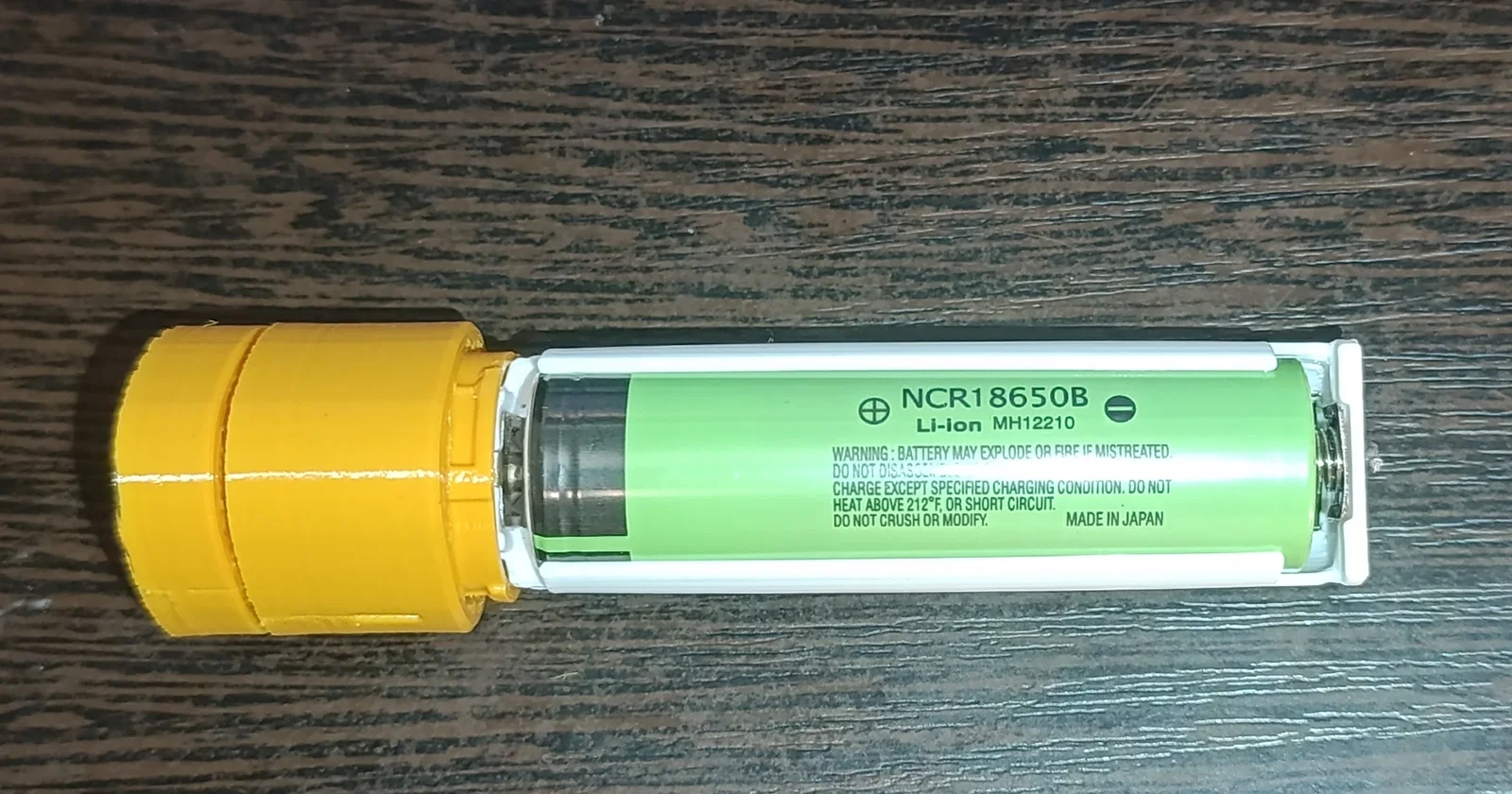

Cách sử dụng rất đơn giản, anh em chỉ cần lắp pin 18650 vào khung, cố định bằng các tấm tiếp xúc lò xo là đã có ngay một cục sạc dự phòng cá nhân. Thiết kế này hướng tới sự linh hoạt, cho phép anh em thay thế pin cực kỳ nhanh chóng khi cần, không cần dùng keo hay các biện pháp cố định vĩnh viễn. Sản phẩm hoàn thiện cầm vừa tay, kiểu dáng công nghiệp hiện đại và rất phù hợp để làm các dự án điện tử cá nhân, mang theo bên mình khi đi làm hoặc đi chơi.

Dưới đây là một số lưu ý quan trọng để anh em in và lắp ráp bộ vỏ này hiệu quả nhất:

• Tương thích với các loại pin sạc 18650 tiêu chuẩn hiện nay.
• Sử dụng kết hợp với mạch sạc xả IP5306 để có hiệu suất sạc ổn định và hỗ trợ sạc nhanh.
• Bản thiết kế đã được nới rộng thêm 3mm, tạo không gian thoải mái cho các tấm tiếp xúc lò xo (spring contact plates).
• Khi in 3D, anh em nên sử dụng nhựa PLA hoặc PETG với độ dày lớp in (layer height) từ 0.16mm đến 0.2mm để đảm bảo độ chính xác của các khớp nối.
• Nên in ở chế độ in chậm để các chi tiết nhỏ như rãnh lắp mạch không bị lỗi, giúp việc lắp ráp trở nên dễ dàng hơn.
• Luôn kiểm tra kỹ cực dương và cực âm của pin trước khi lắp vào vỏ để tránh xảy ra hiện tượng chập điện gây hỏng module sạc.

Đây là một dự án nhỏ nhưng mang lại giá trị sử dụng cực kỳ cao, giúp anh em tận dụng các viên pin 18650 cũ để tạo ra một món đồ công nghệ hữu ích cho riêng mình.
