Bộ lọc bụi xoáy Cyclone 3D tùy chỉnh cho máy hút bụi xưởng mộc

Bộ lọc bụi xoáy (Cyclone) tùy chỉnh cho xưởng mộc

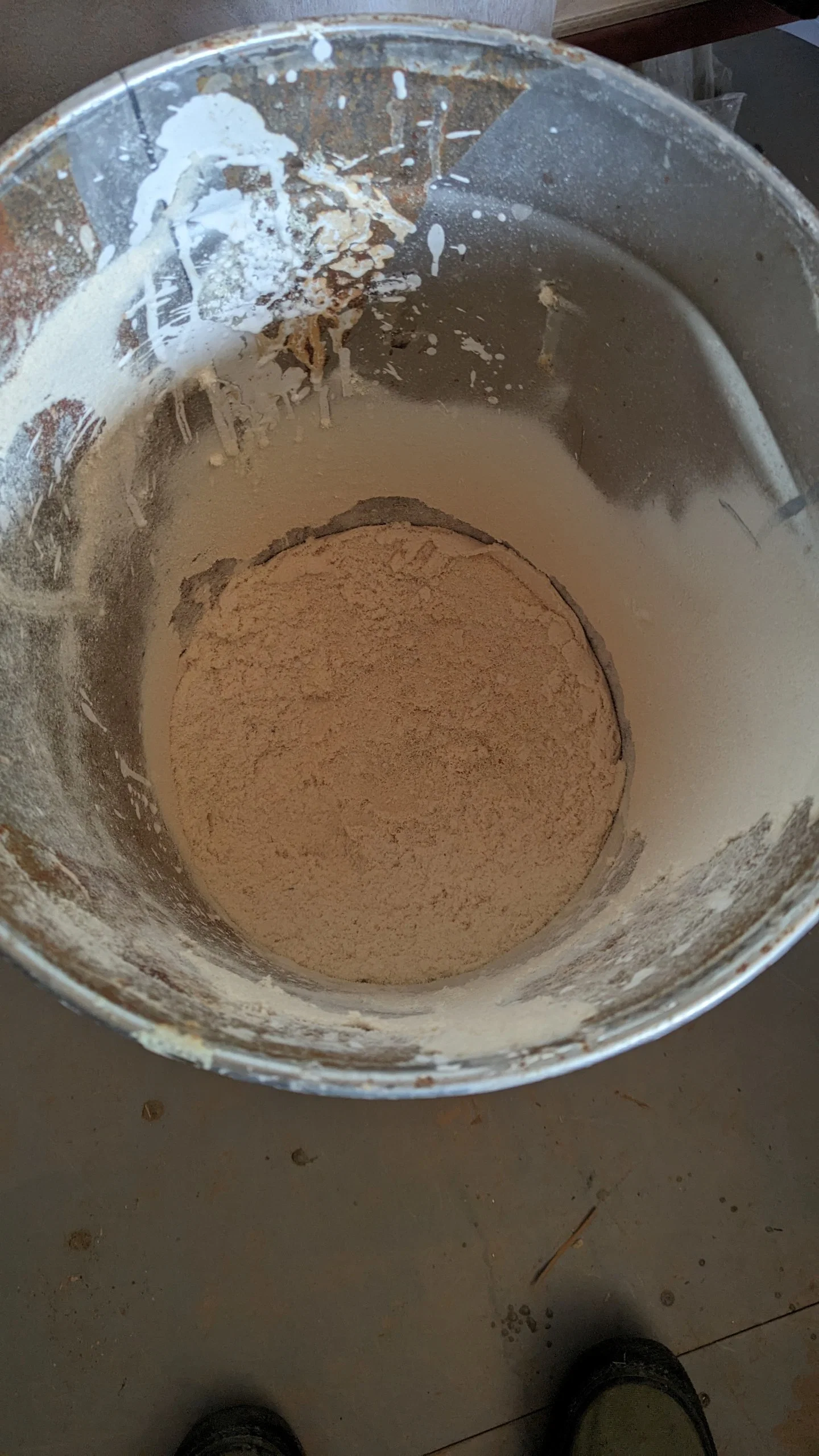

Bạn là một người đam mê làm mộc hoặc thường xuyên sử dụng các thiết bị cầm tay tạo ra nhiều bụi mịn? Bộ lọc bụi xoáy (cyclone) này chính là giải pháp hữu hiệu giúp bạn giữ cho không gian làm việc luôn sạch sẽ và bảo vệ tuổi thọ cho máy hút bụi của mình. Thay vì để bụi bẩn trực tiếp đi vào túi lọc của máy hút bụi, thiết kế dạng xoáy này sẽ tận dụng lực ly tâm để tách bụi và mảnh vụn ra khỏi luồng khí, sau đó gom chúng trực tiếp vào một chiếc thùng chứa bên dưới.

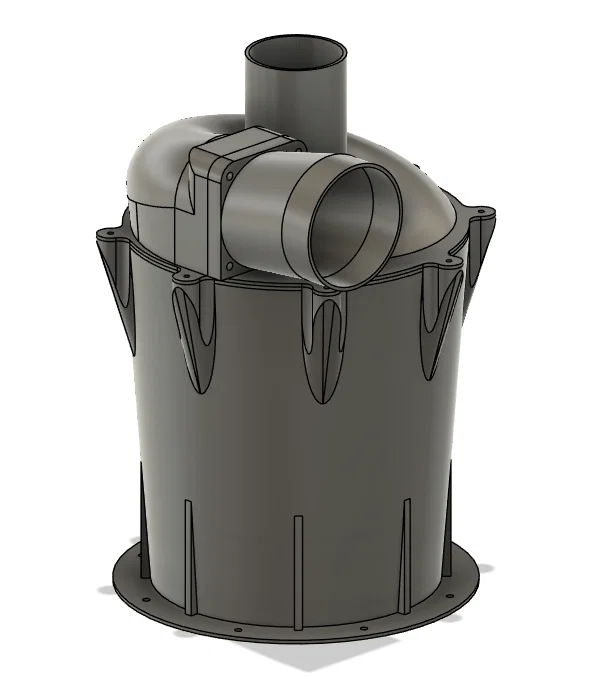

Thiết bị này được thiết kế theo dạng tham số (parametric), cho phép bạn tùy chỉnh kích thước các ống dẫn sao cho phù hợp nhất với hệ thống máy hút sẵn có tại nhà. Trong bộ file gốc, tác giả đã cung cấp sẵn kích thước tiêu chuẩn với đầu vào 70mm và đầu ra 50mm, vốn rất thông dụng cho các loại ống dẫn bụi công nghiệp hoặc tự chế. Chỉ cần in các bộ phận ra, lắp ghép vào nắp thùng cũ là bạn đã có ngay một hệ thống lọc bụi hiệu quả, tiết kiệm chi phí hơn nhiều so với việc mua các loại máy hút chuyên dụng đắt tiền.

Để đạt được hiệu quả tốt nhất và đảm bảo độ bền cho sản phẩm sau khi in 3D, bạn cần lưu ý một số điểm quan trọng sau đây:

• Vật liệu in: Hãy ưu tiên sử dụng nhựa PETG hoặc ABS để đảm bảo độ cứng cáp và khả năng chịu nhiệt tốt, tránh dùng PLA vì nhựa này có thể bị giòn hoặc biến dạng trong môi trường làm việc khắc nghiệt.
• Thiết lập in: Nên sử dụng độ dày tường (wall thickness) từ 3-4 lớp trở lên và mật độ lấp đầy (infill) khoảng 30-40% dạng lưới để đảm bảo cấu trúc vững chắc, tránh tình trạng bị móp méo do lực hút mạnh của máy.
• Tùy chỉnh thông số: Nếu kích thước ống dẫn của bạn khác với file STL có sẵn, hãy tải file F3D (Fusion 360) đi kèm để thay đổi các tham số đầu vào và đầu ra một cách chính xác nhất.

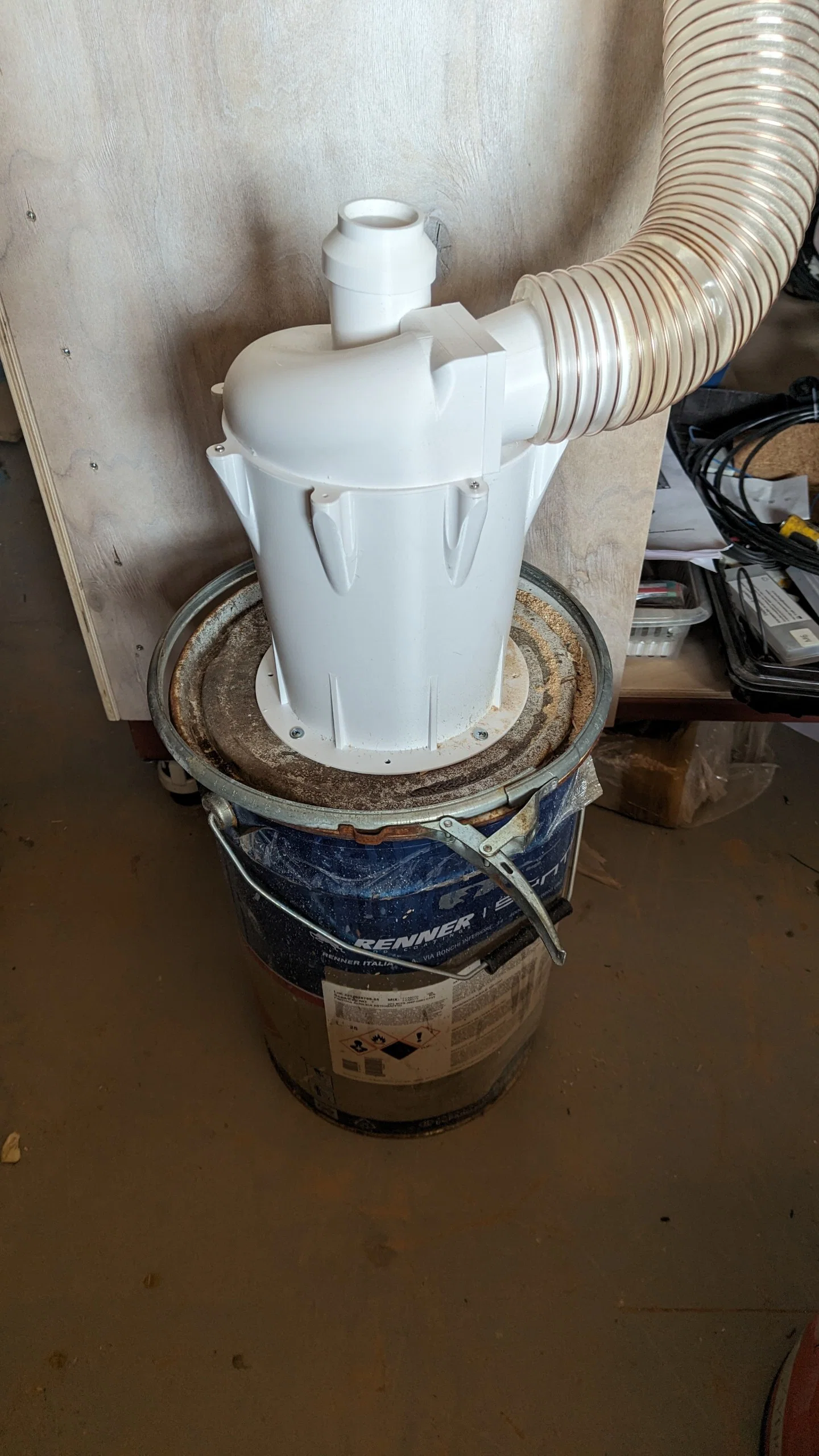

• Gia cố nắp thùng: Khi lắp bộ cyclone lên nắp thùng chứa, hãy đảm bảo các điểm kết nối được làm kín hoàn toàn bằng gioăng cao su hoặc keo silicone để tránh bị hở khí, làm giảm lực hút của hệ thống.
• Lưu ý vệ sinh: Mặc dù bộ lọc này giúp gom hầu hết bụi bẩn, hãy định kỳ kiểm tra thùng chứa để đổ bỏ rác thải, tránh việc bụi đầy quá mức làm nghẹt luồng khí và ảnh hưởng đến hiệu suất của máy hút.

Đây thực sự là một dự án in 3D vô cùng thực tế, giúp tối ưu hóa công cụ lao động và nâng cao trải nghiệm trong xưởng mộc của bạn.
