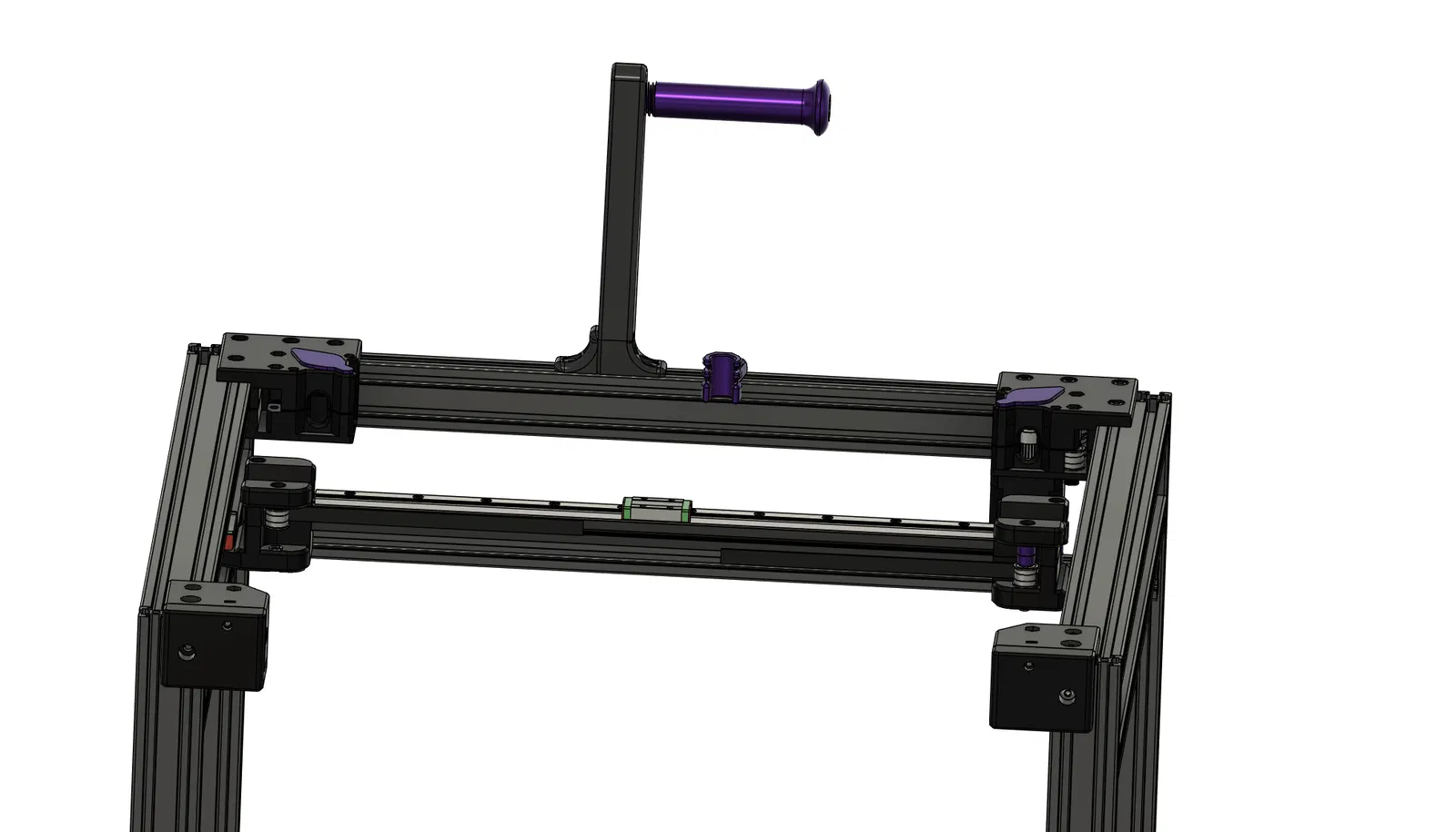

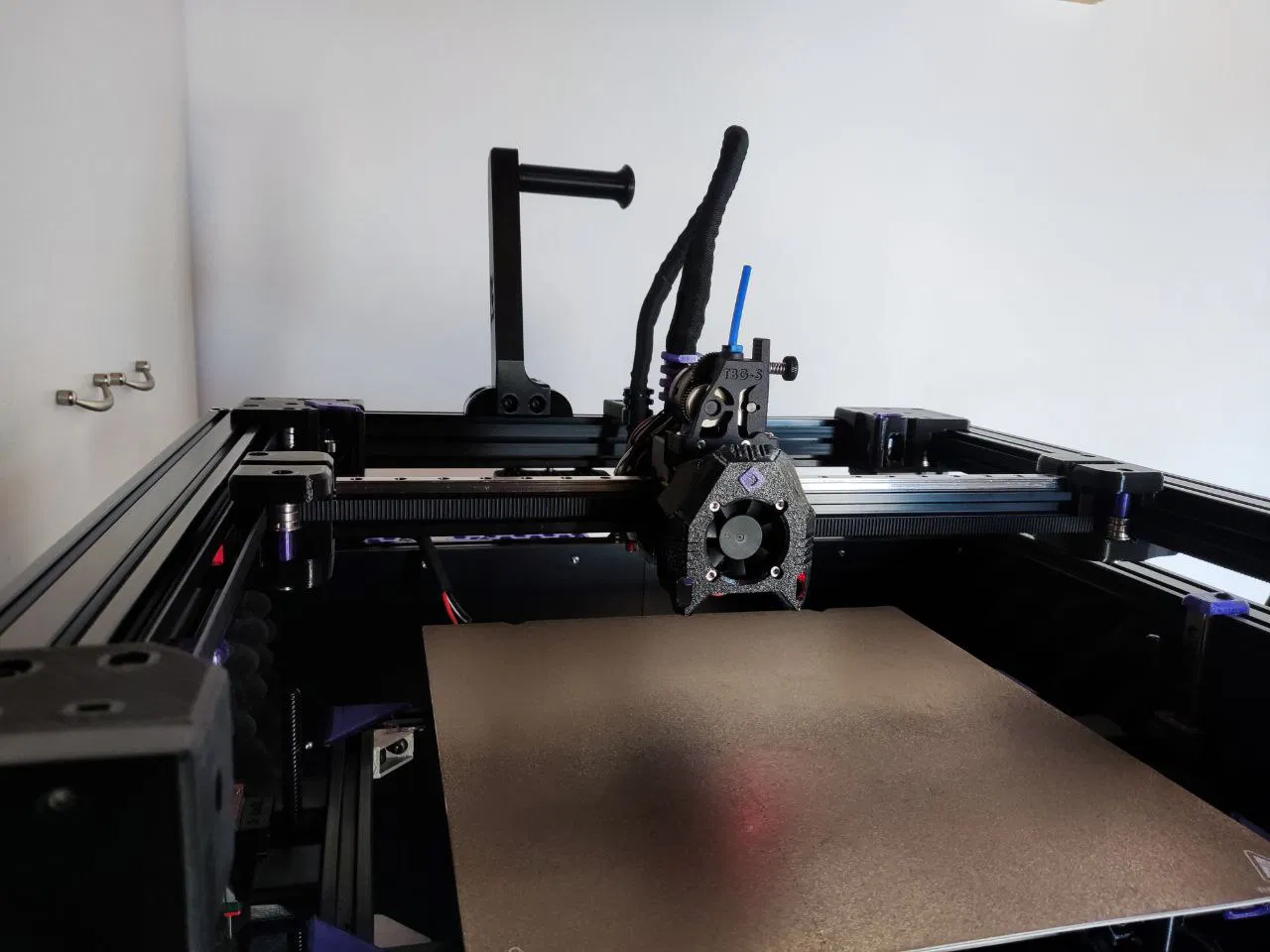

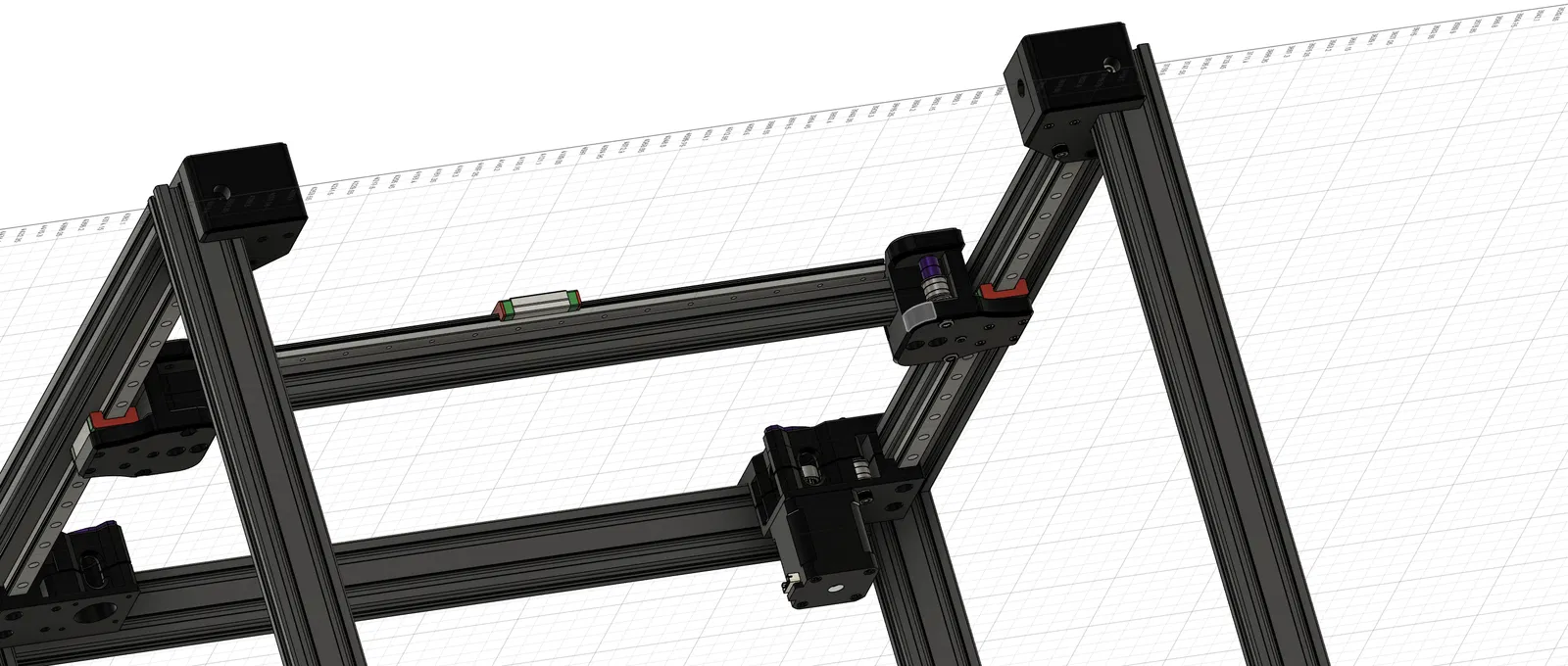

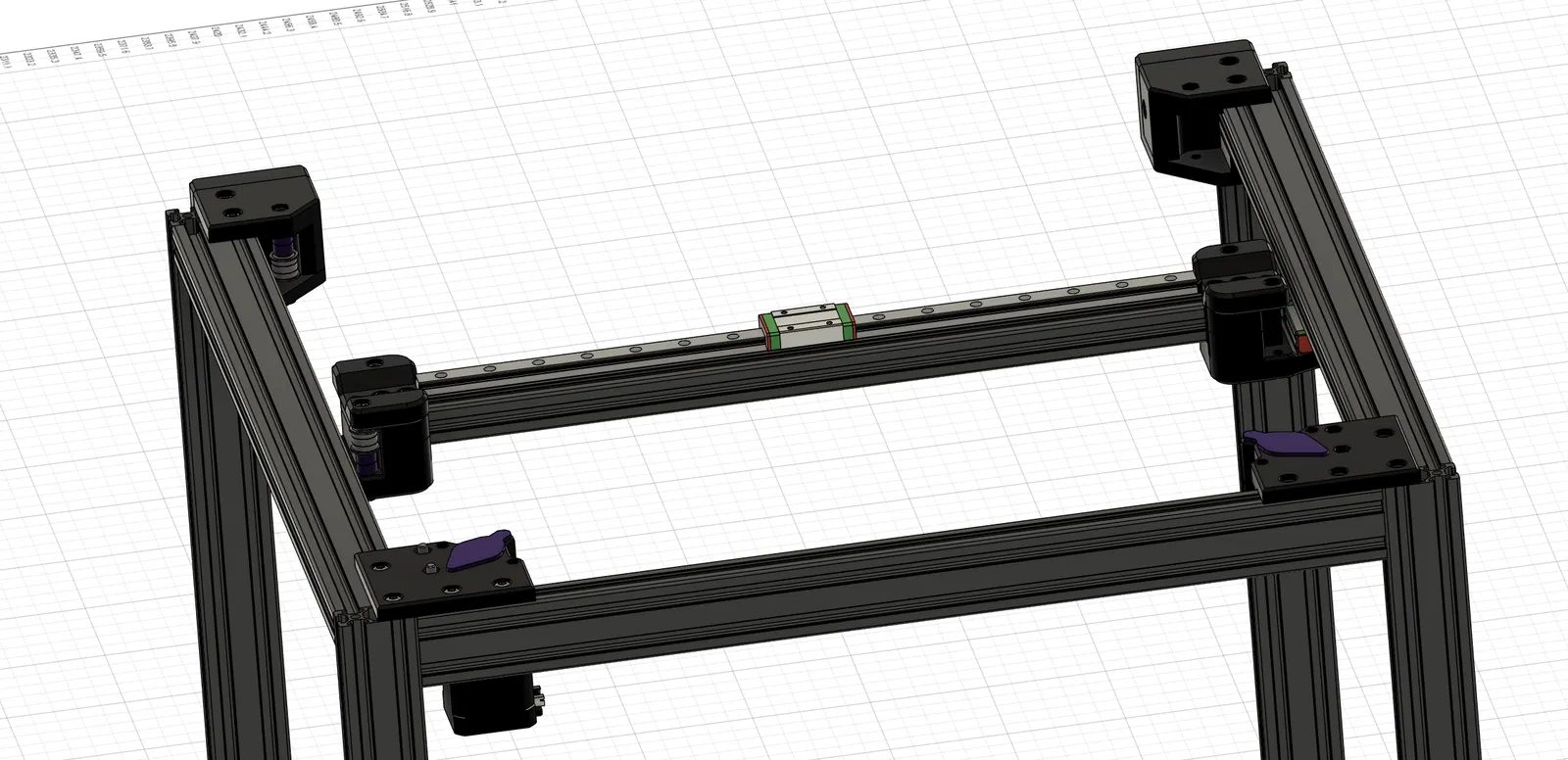

Bộ chuyển đổi BLV sang động học Rat Vcore (in 3D hoàn toàn)

Cái này cần thêm một số chỉnh sửa và một danh sách BOM (với các liên kết cho các bộ phận cần thiết). Tôi đang làm việc trên các bộ phận phần cứng (Đai ốc, Bu lông, v.v.), Mục tiêu là sử dụng càng nhiều phần cứng đi kèm với bộ BLV càng tốt (xem fysetc), với ngoại lệ rõ ràng là các bộ phận liên quan đến động học, chẳng hạn như vòng bi, bu lông và đai ốc M5 và tất nhiên là dây đai 9mm. Tôi sẽ bổ sung một số thông số kỹ thuật theo thời gian. Hiện tại, bạn sẽ tìm thấy phần động học bên phải chứa tất cả phần cứng cần thiết (phần bên trái sử dụng những thứ tương tự). Tôi đề nghị in bộ phận này bằng vật liệu như PA-CF hoặc PC (như PCblend từ Prusa), ngay cả PETG CF cũng có thể hoạt động tốt với độ cứng và độ bền cao. Cẩn thận với PA (không phải CF), ở một số thương hiệu tôi nhận thấy có sự biến dạng đáng kể theo thời gian. Khả năng in các bộ phận Y được cải thiện so với các bộ phận Vcore. Tôi đã tách bộ phận thành 2 mảnh để có dung sai tốt hơn ở vị trí sẽ chứa vòng bi và vòng đệm. Tệp định dạng step sẽ được nâng cấp và thay đổi theo thời gian. PS Tôi sẽ bổ sung khả năng tương thích với thanh trượt 1515 và ray MGN7 cho gantry, do một số thử nghiệm cho kết quả rất tốt với sự kết hợp này, và sẽ rất hay nếu có thêm phản hồi về cái này. - Chỉ gantry 1515 với thanh trượt Châu Âu - UPDATE 1: Đã thêm phiên bản cho gantry thanh trượt 1515. Tôi đề nghị sử dụng thanh trượt 1515 (460mm) theo tiêu chuẩn Voron V0, vì nó tương thích với ray MGN7 và MGN9. Để lắp đai ốc M3 vào thanh trượt 1515 (định dạng Voron) bạn chỉ cần đai ốc M3. Nó cũng đang ở dạng BETA, tôi chỉ đang chờ một số bộ phận phần cứng. Sử dụng ray mgn7 trên thanh trượt 1515 cho một gantry rất nhẹ. UPDATE 2: Đã cải thiện một vài chi tiết nhỏ ở các bộ phận Idler. Phiên bản cho gantry 1515 cũng cần được cập nhật, đồng thời bạn có thể sử dụng các bộ phận Idler của phiên bản "tiêu chuẩn". UPDATE 3: Đã hoàn thành kiểm thử BETA và nó hoạt động tốt, tôi và một vài người khác đã thử nghiệm, tệp đã được cập nhật lên V4. Cải thiện đường đi của dây đai cho các bộ phận Idler, và một vài dung sai. Phiên bản gantry 1515 đang được thử nghiệm và cần một số điều chỉnh. UPDATE 4: Phiên bản 1515 (1515 460mm) cho thanh trượt nhôm EU đã được thử nghiệm và hoạt động. UPDATE 5: Gantry 1515 (1515 460mm) cho thanh trượt nhôm EU đã được cải thiện. Sự cải thiện về khả năng tốc độ so với thanh trượt 2020 là nhất quán. Bản cập nhật tiếp theo sẽ điều chỉnh EVA 3 và EVA 2 cho 1515 và mgn9 (chiều cao cần được điều chỉnh). LIÊN KẾT HỮU ÍCH (LƯU Ý KIỂM TRA LIÊN KẾT CẨN THẬN, ĐÔI KHI CÓ THỂ XẢY RA VIỆC SẢN PHẨM ĐƯỢC LIÊN KẾT SẼ THAY ĐỔI DO ALIEXPRESS. TRONG TRƯỜNG HỢP ĐÓ, NẾU BẠN CÓ BẤT KỲ NGHI NGỜ NÀO HOẶC SẢN PHẨM CÓ VẺ SAI, HÃY BÁO LẠI TRONG PHẦN BÌNH LUẬN. TÔI SẼ CỐ GẮNG KIỂM TRA CÁC LIÊN KẾT ĐỊNH KỲ) F695 x 24 https://s.click.aliexpress.com/e/_DB8h4ZL 695 x 12 https://s.click.aliexpress.com/e/_DEBkCAp Miếng đệm Mini Precision (5x8x1) x 29 https://s.click.aliexpress.com/e/_DmhM8xX Ống đệm nhôm 6mm (hoặc sử dụng Ống đệm in 3D) https://s.click.aliexpress.com/e/_DnaqmRX Dây đai 9mm https://s.click.aliexpress.com/e/_DdU6w2N Puli GT2 cho dây đai 9mm x 2 https://s.click.aliexpress.com/e/_DcRfHBj TBG-S Trianglelab https://s.click.aliexpress.com/e/_DdvCw3R Adapter EVA 3 cho TBG-S Gantry 1515 460mm (chọn loại 500mm và ghi chú cho người bán để cắt 460mm) https://s.click.aliexpress.com/e/_DnDxcIh BOM cho phiên bản gantry 2020 M5 10mm x 30 m5 20mm x 1 M6 10mm x 4 M5 45mm x 6 M5 40mm x 4 Đai ốc M5 khóa x 11 M3 35mm x 8 M3 40mm x 2 M3 14mm x 4 M3 20mm x 2 Đai ốc M3 khóa x 2 Đai ốc vuông M3 x 6
