Nâng cấp Sculpfun S9: Giá đỡ xích cáp và công tắc hành trình

Tác giả wmnl

Lượt tải
10
Lượt thích
1
Lượt coi
70

File 2 107,7 KB

  • sculpfun_s9_cable_chains_mount_left_1776545130.stlSTL · 82,6 KB
  • sculpfun_s9_cable_chains_mount_right_1776545131.stlSTL · 25,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#268582
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

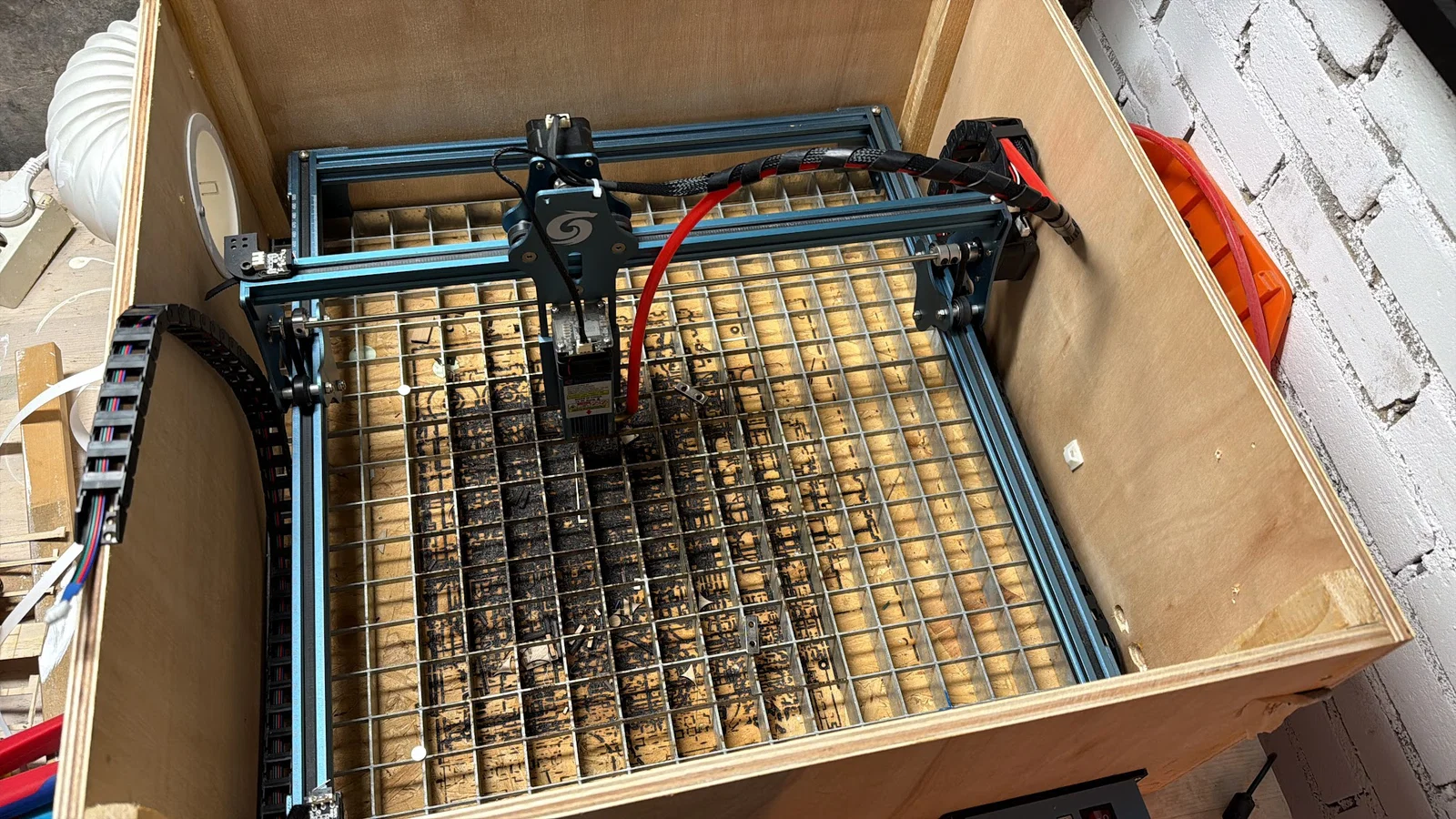

Nâng cấp hệ thống quản lý dây cáp và độ an toàn cho máy Sculpfun S9 của bạn với bộ giá đỡ được thiết kế riêng này. Được thiết kế hoàn toàn bằng Fusion 360, các giá đỡ này tạo nền tảng vững chắc để lắp đặt xích dẫn cáp (drag chains) và công tắc hành trình (limit switches) cho máy, giúp tránh tình trạng dây bị đứt gãy do mỏi và hỗ trợ tính năng tự động về gốc (homing) chính xác.

Các tính năng chính:

  • Hỗ trợ hai loại xích: Tối ưu hóa cho hai kích thước xích khác nhau để phù hợp với mật độ dây cáp:

    • Bên trái (Trục X): Thiết kế cho xích cáp 7x15mm.

    • Bên phải (Trục Y): Thiết kế cho xích cáp 10x20mm.

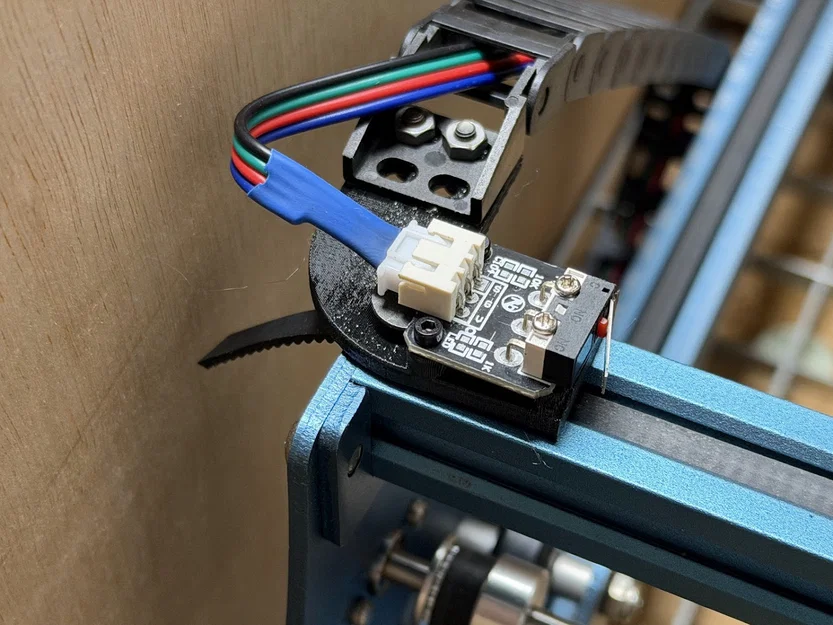

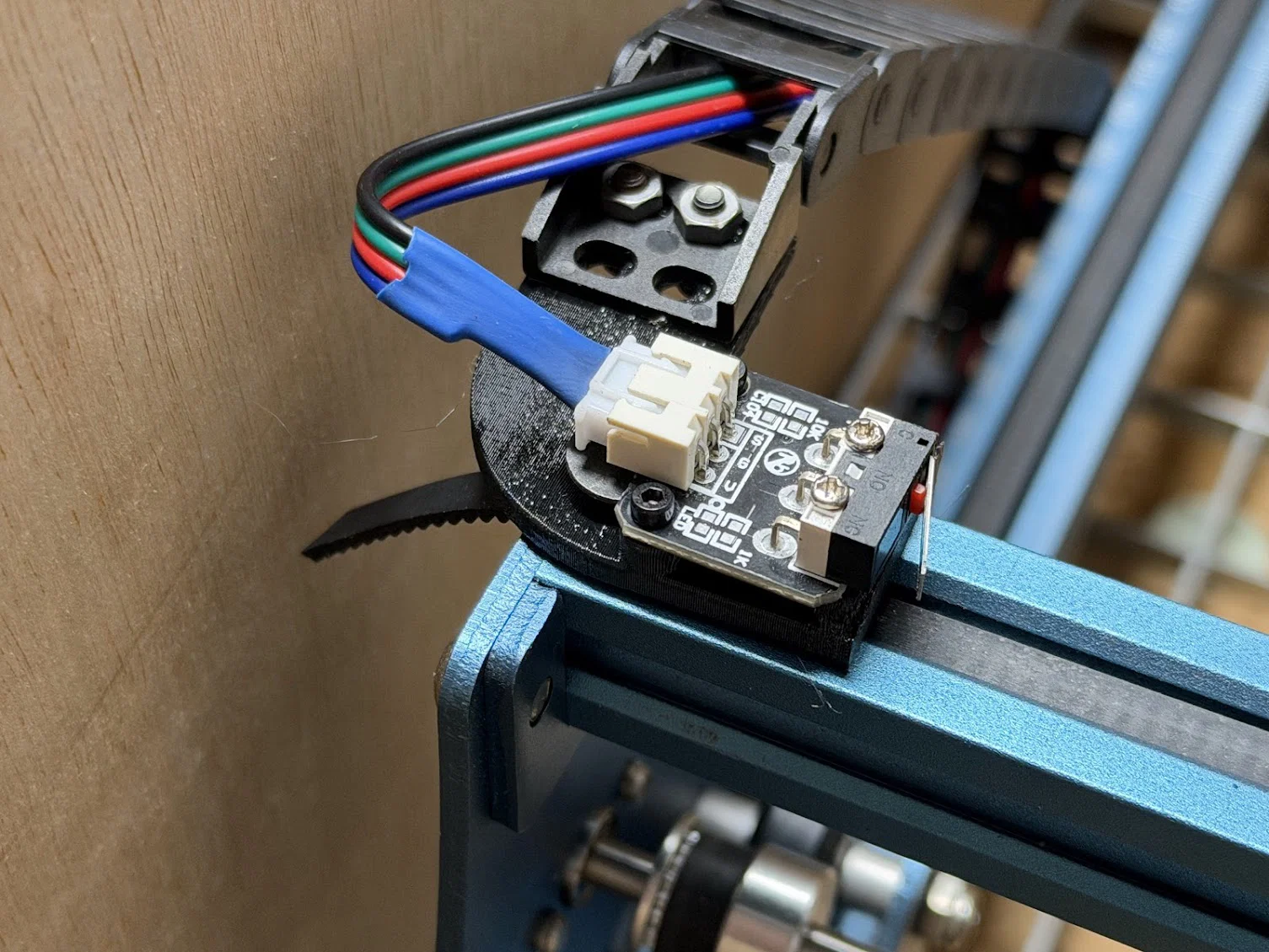

  • Tích hợp công tắc hành trình: Bao gồm các điểm gắn chuyên dụng cho công tắc hành trình, giúp máy có thể tự nhận biết vị trí gốc và tránh va đập vào khung máy.

  • Độ hoàn thiện cao: Được thiết kế riêng khớp hoàn hảo với khung máy Sculpfun S9.

Bộ sản phẩm bao gồm:

  • sculpfun+s9+cable+chains+mount+left.stl (giá đỡ 7x15mm)

  • sculpfun+s9+cable+chains+mount+right.stl (giá đỡ 10x20mm)

Thông số in ấn:

  • Vật liệu: Khuyên dùng PETG hoặc ASA (để chịu nhiệt tốt hơn gần laser/động cơ), tuy nhiên dùng PLA+ vẫn rất tốt.

  • Infill (Độ đặc): 25% – 40% (kiểu Grid hoặc Gyroid để đảm bảo độ cứng).

  • Supports (Hỗ trợ): Cần ít support tùy thuộc vào khả năng in cầu (bridging) của máy in bạn đang sử dụng.
