Cánh Tay Khớp Nối Module Một Nút (One Button Modular Articulated Arm)

Đã tương thích sẵn với các phụ kiện thiết kế cho các phiên bản arm trước. Một số mình đã đính kèm ngay trong trang này, và các món đó cũng có sẵn

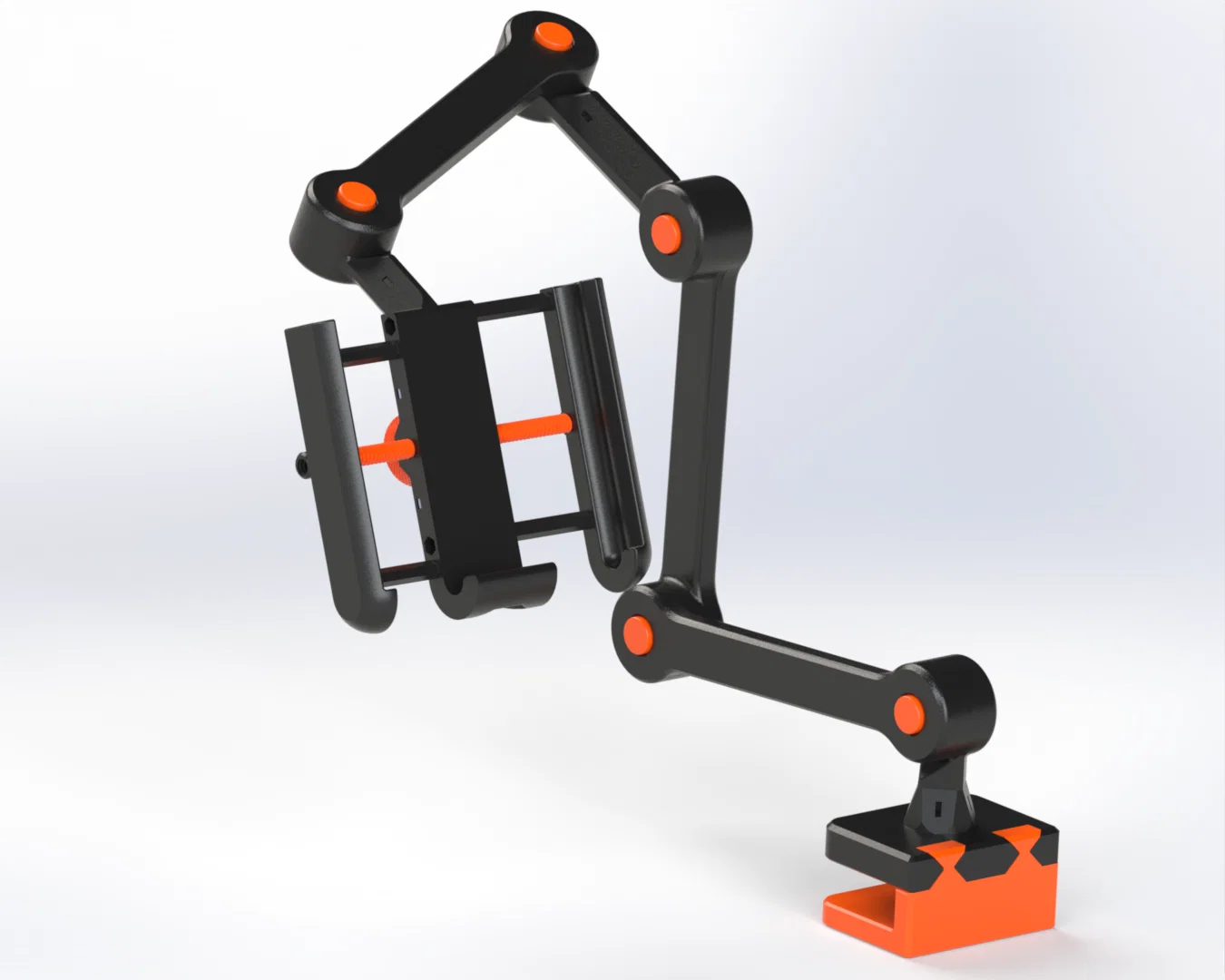

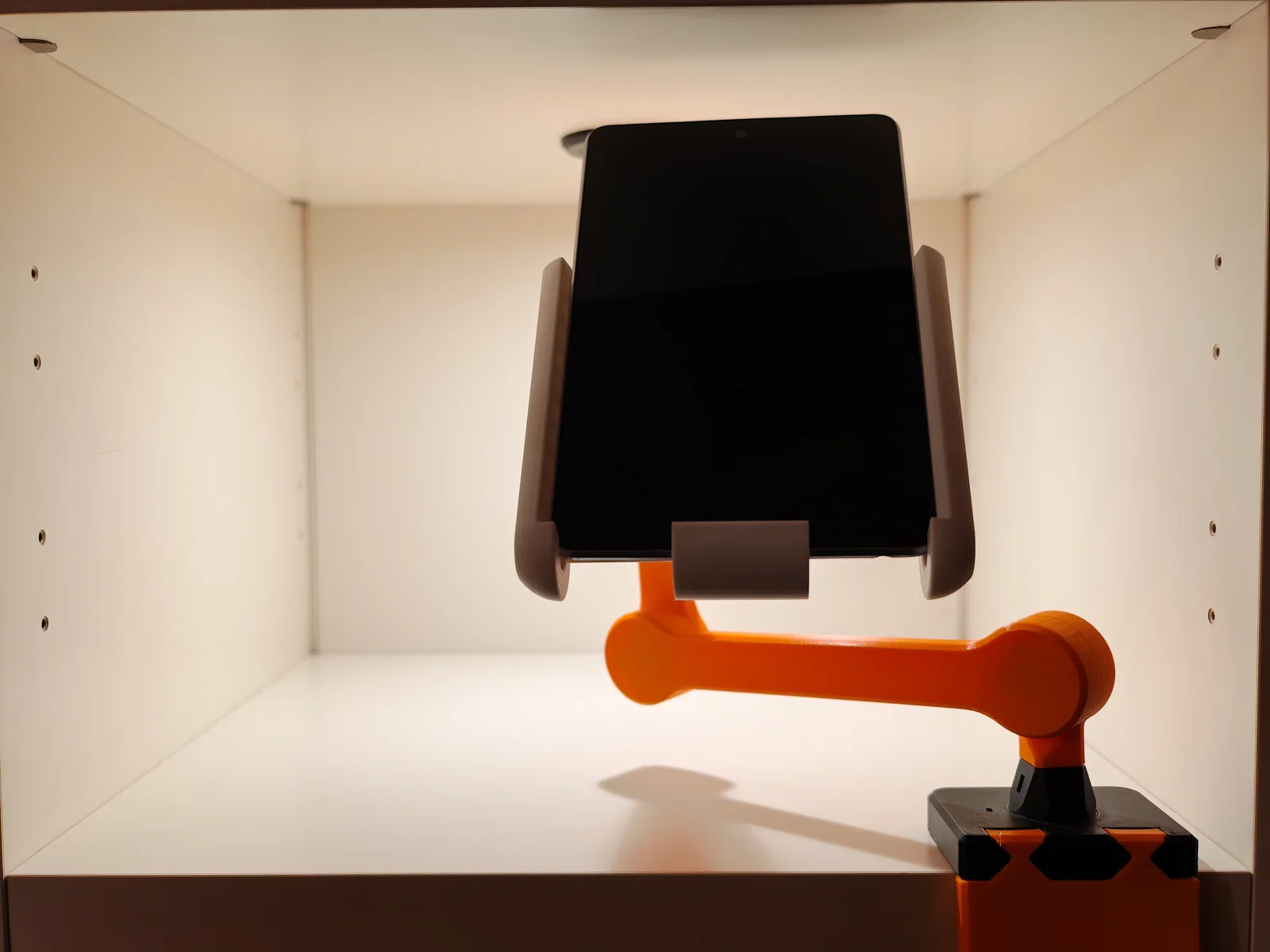

Giá đỡ smartphone/tablet:

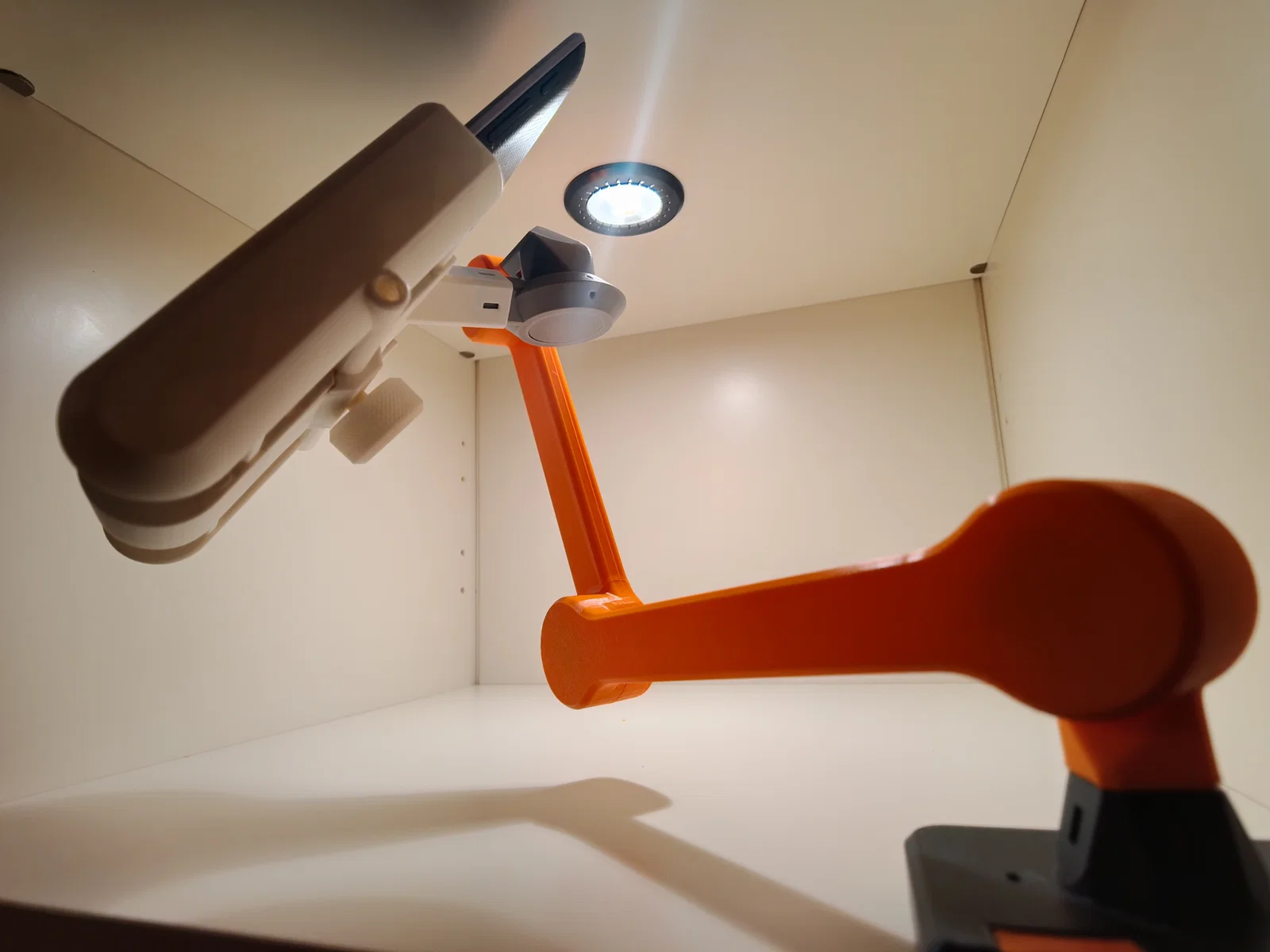

Kẹp xoay/đế:

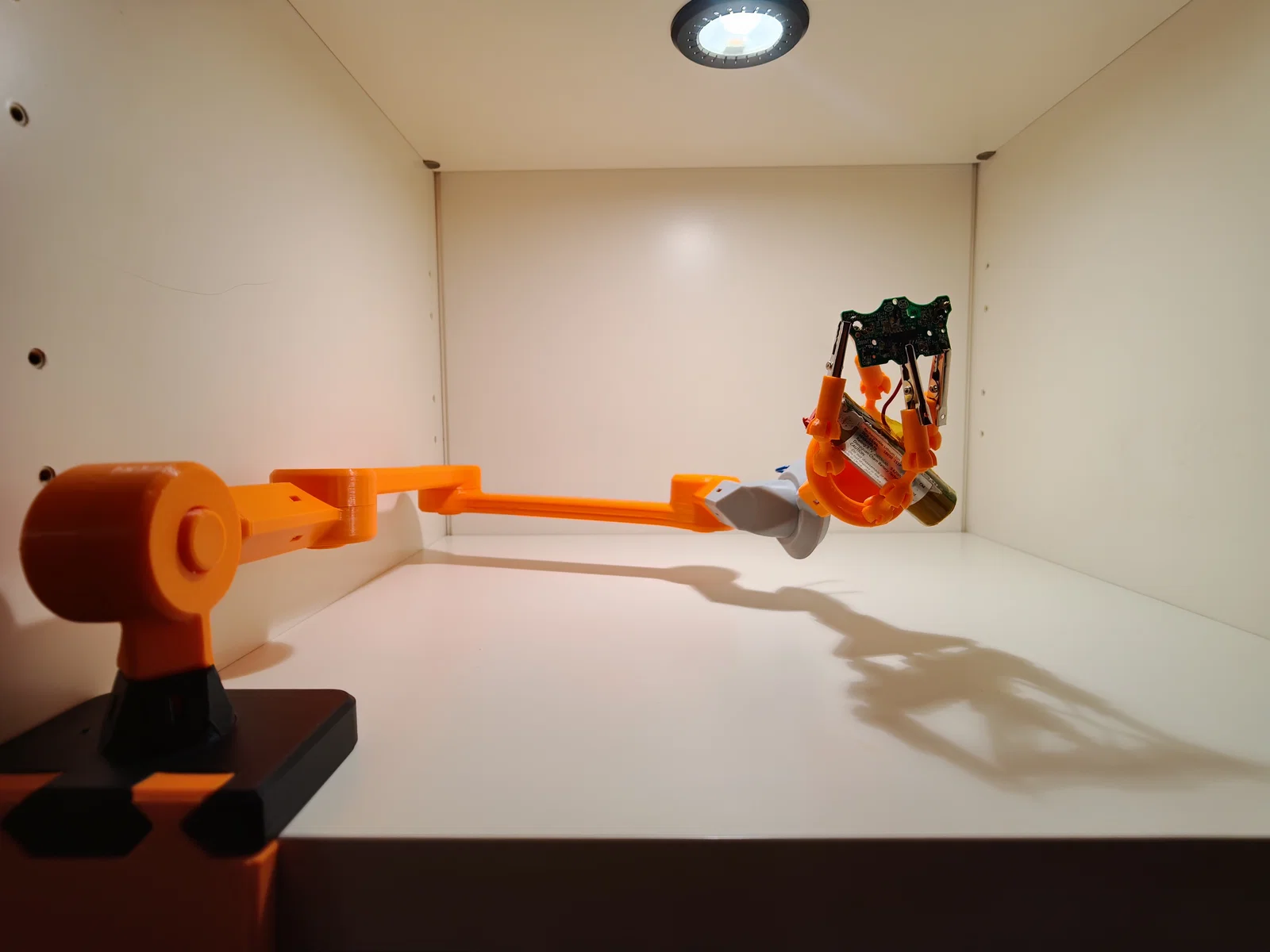

Adapter “helping hands”:

Cánh tay articulated này được thiết kế lại từ đầu để giải quyết điểm yếu lớn nhất của hai phiên bản trước: trước giờ khả năng chịu lực tác dụng theo trục xoay của arm luôn rất tốt, nhưng lực mạnh theo phương vuông góc với trục đó có thể làm các khớp (hinge) bị “nhún” nhiều hơn mình mong muốn.

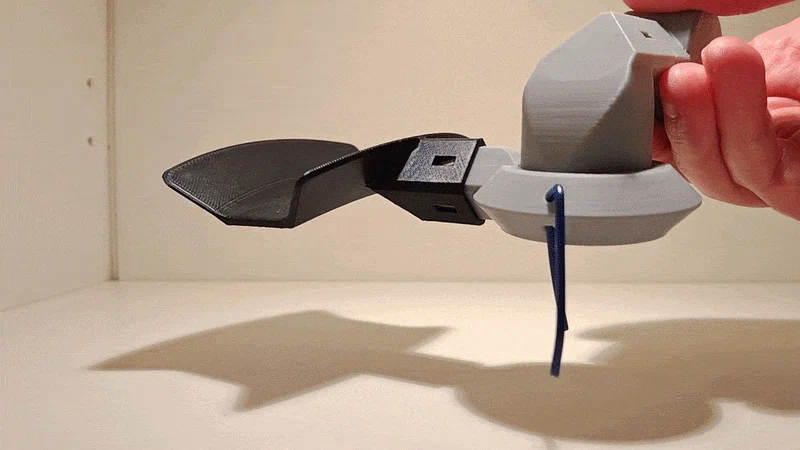

Cơ chế twist-lock có cải thiện, nhưng vẫn chưa đủ. Cơ chế mới này có hai bộ “răng” (teeth) lệch nhau: một bộ để khóa xoay, và một bộ để khóa hai khớp ở đúng vị trí đó; muốn tách ra thì gần như phải làm gãy.

Nhược điểm duy nhất là không có cơ chế “giữ” (retention) trong lúc chỉnh: khi chưa khóa xoay thì arm/hinge sẽ tự do di chuyển, nên bạn cần giữ chúng lại bằng tay cho tới khi khóa.
Nhưng bù lại, việc sắp xếp lại cực kỳ dễ, không có ngàm khóa (locking tabs) và bền hơn.

Chưa hết đâu—với cơ chế mới này, thứ bạn cần để hoạt động chỉ là một món gì đó để đẩy nút/chi tiết bên trong. Cá nhân mình khuyên dùng nam châm 10x3mm, nhưng cũng có thể dùng lò xo (springs), thậm chí lò xo in 3D, nên hoàn toàn có thể lắp mà không cần phần cứng ngoài.

Các bước lắp ráp:

• Một bộ hinge hoàn chỉnh gồm cặp A và B, chi tiết bên trong (inner piece), và thứ bạn dùng để đẩy nó. Dùng nam châm cùng với ‘Magnet Holder’.

• Hinge ‘A’ và ‘B’ sẽ xen kẽ: kẹp/đế là A --- gắn arm/hinge B lên --- rồi đến A, cứ vậy tiếp tục.

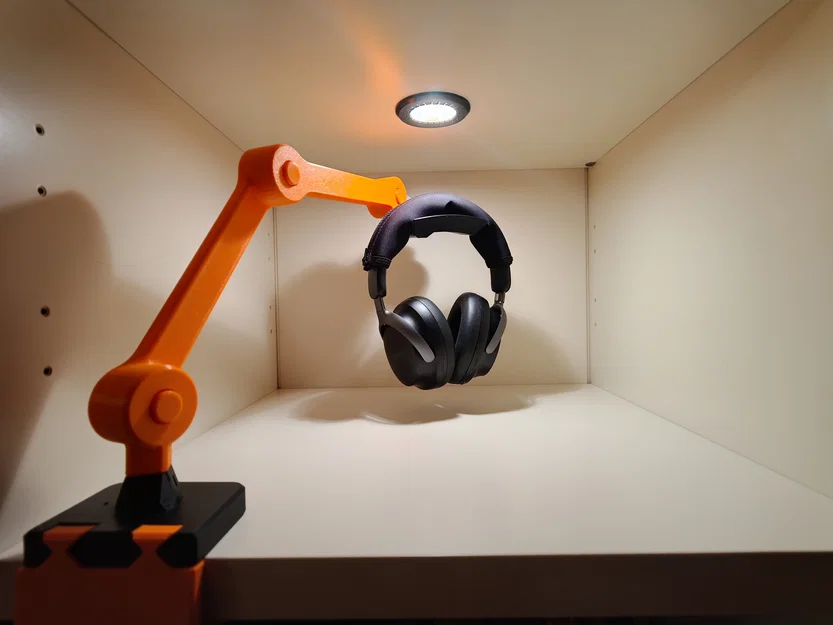

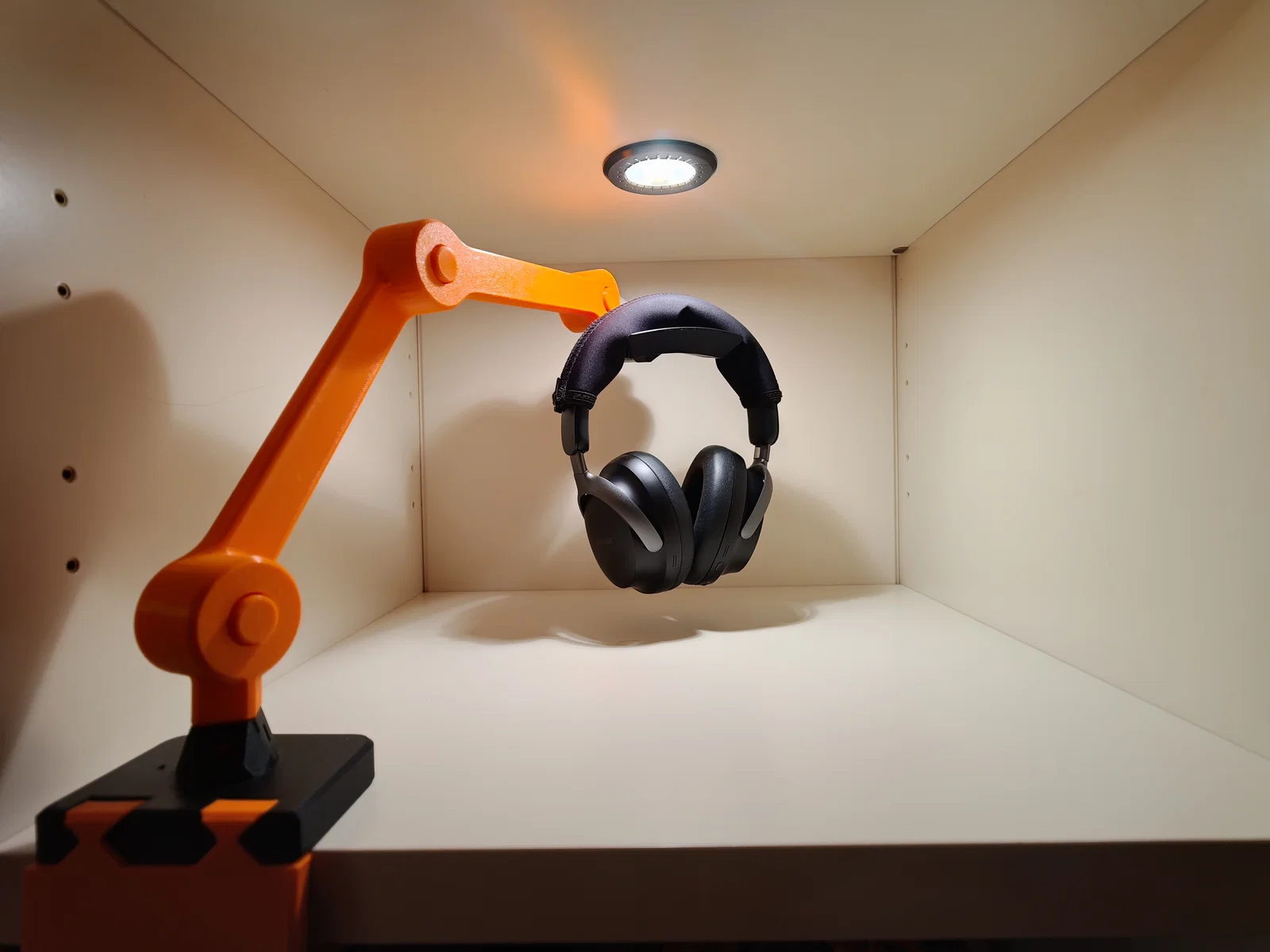

• Có connector “male” và “female”. Các phụ kiện (headphone holder, smartphone holder, v.v.) và kẹp xoay/đế dùng connector female; hãy dùng một hinge có connector male để gắn vào chúng.

Mẹo thêm về hướng nam châm: theo mình cách dễ nhất để đảm bảo hai nam châm đẩy nhau là như vầy: đặt một viên nam châm vào ‘inner piece’ (mình gợi ý dùng ‘magnet tool’ cho tiện). Đặt viên thứ hai ở phía đối diện, nằm phẳng trên nút (nó sẽ được giữ nhờ viên đã nằm trong chi tiết). Lấy magnet holder và ấn vào viên nam châm đó.

Các file .step cho hinge, connector và arm đã được đính kèm sẵn. Nếu bạn cần một file cụ thể thì cứ hỏi mình.
